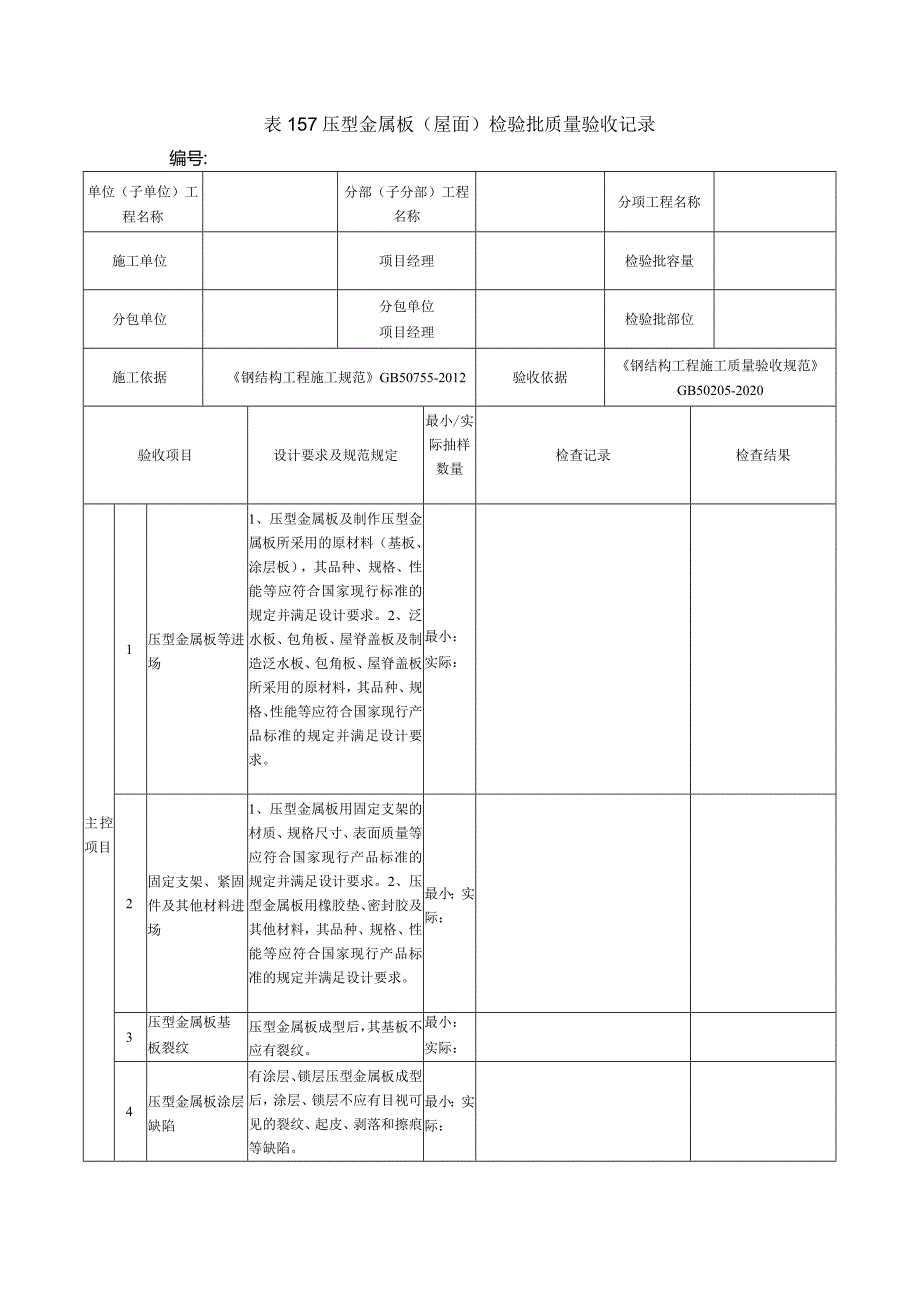

1、表157压型金属板（屋面）检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1压型金属板等进场1、压型金属板及制作压型金属板所采用的原材料（基板、涂层板），其品种、规格、性能等应符合国家现行标准的规定并满足设计要求。2、泛水板、包角板、屋脊盖板及制造泛水板、包角板、屋脊盖板所采用的原材料，其品种、规格、性能等应符合国家现行产品标准的
2、规定并满足设计要求。最小：实际：2固定支架、紧固件及其他材料进场1、压型金属板用固定支架的材质、规格尺寸、表面质量等应符合国家现行产品标准的规定并满足设计要求。2、压型金属板用橡胶垫、密封胶及其他材料，其品种、规格、性能等应符合国家现行产品标准的规定并满足设计要求。最小：实际：3压型金属板基板裂纹压型金属板成型后，其基板不应有裂纹。最小：实际：4压型金属板涂层缺陷有涂层、锁层压型金属板成型后，涂层、锁层不应有目视可见的裂纹、起皮、剥落和擦痕等缺陷。最小：实际：5压型金属板等现场安装1、压型金属板、泛水板、包角板和屋脊盖板等应固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，连接件数量、规格、间

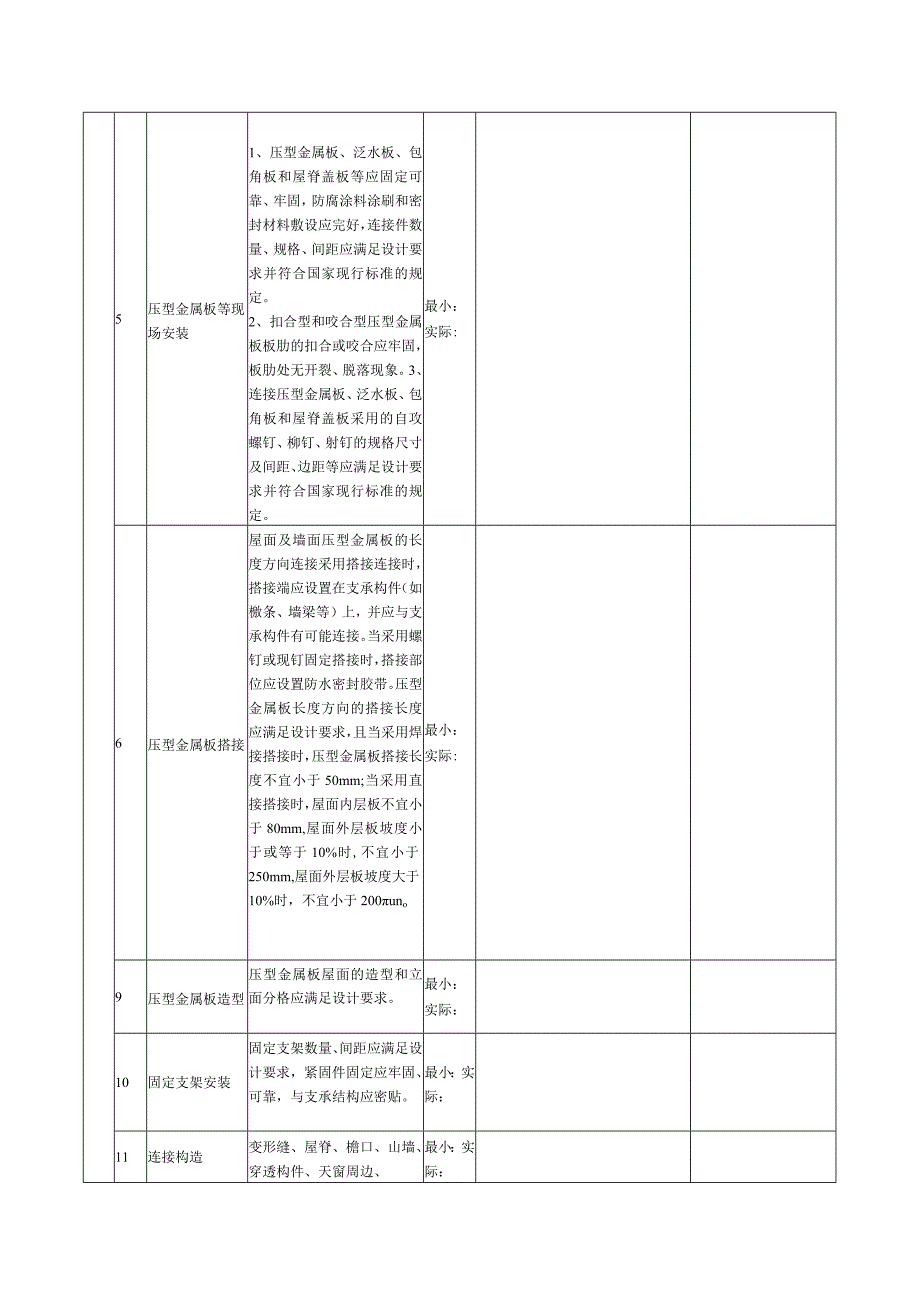

3、距应满足设计要求并符合国家现行标准的规定。2、扣合型和咬合型压型金属板板肋的扣合或咬合应牢固，板肋处无开裂、脱落现象。3、连接压型金属板、泛水板、包角板和屋脊盖板采用的自攻螺钉、柳钉、射钉的规格尺寸及间距、边距等应满足设计要求并符合国家现行标准的规定。最小：实际:6压型金属板搭接屋面及墙面压型金属板的长度方向连接采用搭接连接时，搭接端应设置在支承构件（如檄条、墙梁等）上，并应与支承构件有可能连接。当采用螺钉或现钉固定搭接时，搭接部位应设置防水密封胶带。压型金属板长度方向的搭接长度应满足设计要求，且当采用焊接搭接时，压型金属板搭接长度不宜小于50mm;当采用直接搭接时，屋面内层板不宜小于80mm

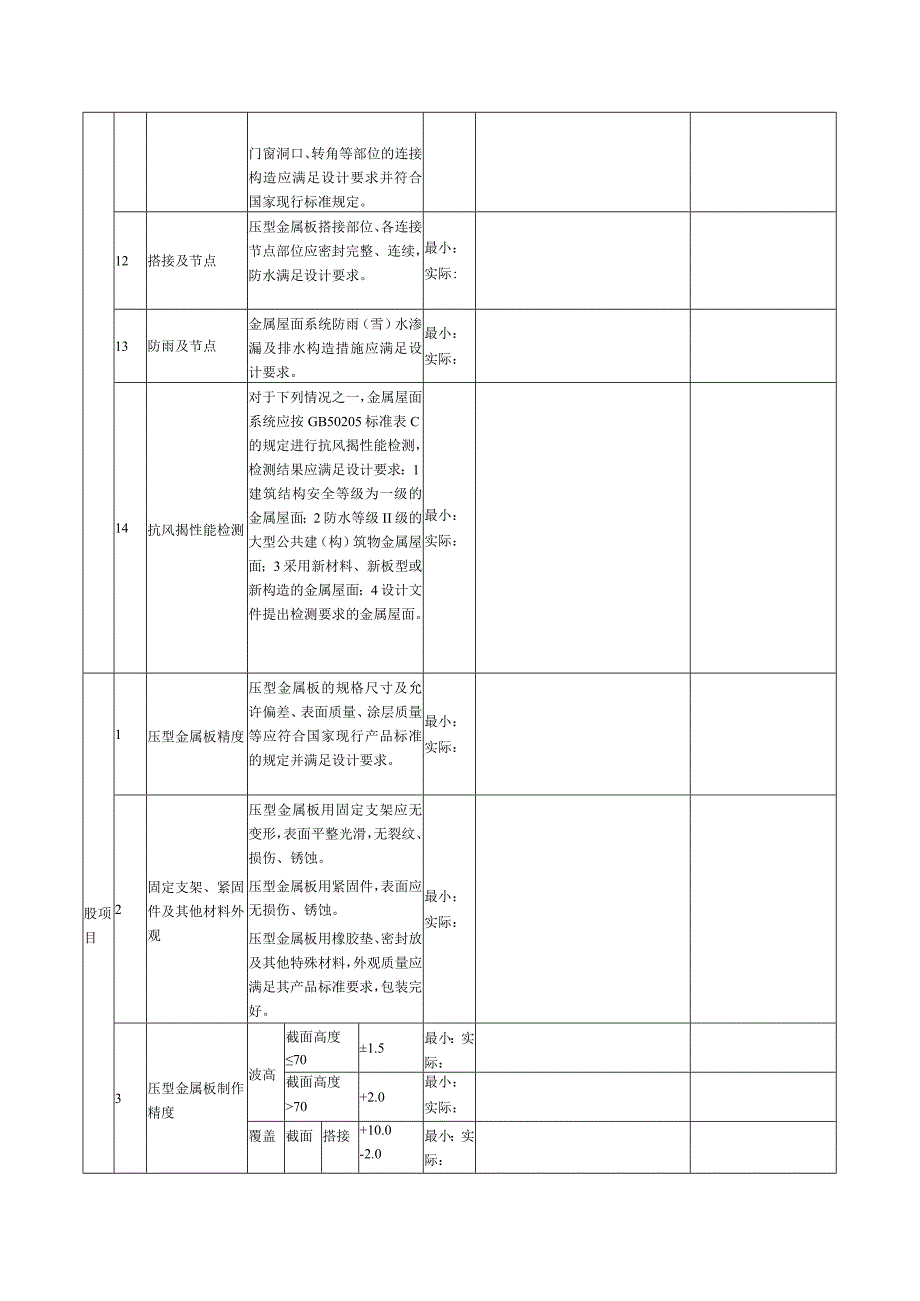

4、,屋面外层板坡度小于或等于10%时,不宜小于250mm,屋面外层板坡度大于10%时，不宜小于200uno最小：实际:9压型金属板造型压型金属板屋面的造型和立面分格应满足设计要求。最小：实际：10固定支架安装固定支架数量、间距应满足设计要求，紧固件固定应牢固、可靠，与支承结构应密贴。最小：实际：11连接构造变形缝、屋脊、檐口、山墙、穿透构件、天窗周边、最小：实际：门窗洞口、转角等部位的连接构造应满足设计要求并符合国家现行标准规定。12搭接及节点压型金属板搭接部位、各连接节点部位应密封完整、连续，防水满足设计要求。最小：实际:13防雨及节点金属屋面系统防雨（雪）水渗漏及排水构造措施应满足设计要求。
5、最小：实际：14抗风揭性能检测对于下列情况之一，金属屋面系统应按GB50205标准表C的规定进行抗风揭性能检测，检测结果应满足设计要求：1建筑结构安全等级为一级的金属屋面；2防水等级II级的大型公共建（构）筑物金属屋面；3采用新材料、新板型或新构造的金属屋面；4设计文件提出检测要求的金属屋面。最小：实际：股项目1压型金属板精度压型金属板的规格尺寸及允许偏差、表面质量、涂层质量等应符合国家现行产品标准的规定并满足设计要求。最小：实际：2固定支架、紧固件及其他材料外观压型金属板用固定支架应无变形，表面平整光滑，无裂纹、损伤、锈蚀。压型金属板用紧固件，表面应无损伤、锈蚀。压型金属板用橡胶垫、密封放及
6、其他特殊材料，外观质量应满足其产品标准要求，包装完好。最小：实际：3压型金属板制作精度波高截面高度701.5最小：实际：截面高度70+2.0最小：实际：覆盖截面搭接+10.0-2.0最小：实际：宽度高度W70型扣合型、咬合型+3.0-2.0最小：实际：截面局,度70搭接型+6.0-2.0最小：实际：扣型、咬型+3.0-2.0最小：实际：波长+9.00最小：实际：波距2.0最小：实际：横向剪切偏差b/100或6.0最小：实际：侧向弯曲在测量长度L范围内20.0最小：实际：4压型金属板表面质量压型金属板成型后，板面应平直，无明显翘曲；表面应清洁，无油污、无明显划痕、磕伤等。切口应平直，切面整齐，板
7、边无明显翘角、凹凸与波浪形，且不应有皴褶。最小：实际：5压型金属板安装及连接外观压型金属板安装应平整、顺直，板面不应有施工残留物和污物。檐口和墙面下端应呈直线，不应有未经处理的孔洞。连接压型金属板、泛水板、包角板和屋脊盖板采用的自攻螺钉、柳钉、射钉等与被连接板应紧固密贴，最小：实际:外观排列整齐。6压型金属板安装精度屋面檐口、屋脊与山墙收边的直线度檐口与屋脊的平行度（如有）泛水板、屋脊盖板与屋脊的平行度（如有）12.0最小：实际：压型金属板板肋或波峰直线度压型金属板板肋对屋脊的垂直度（如有）L/800,且不大于25.0:限最实檐II相邻两块压型金属板端部错位6.0釐压型金属板卷边板件最大波浪高4.0釐7固定支架安装外观固定支架安装后应无松动、破损、变形，表面无杂物。最小：实际：8构造节点安装外观变形缝、屋脊、檐、山墙、穿透构件、天窗周边、门窗洞口、转角等连接部位表面应清洁干净，不应有施工残留物和污物。最小：实际：9保温隔热、防水等材料装配式金属屋面系统保温隔热、防水等材料及构造应满足设计要求并符合国家现行标准的规定。最小：也不施工单位检查结果班组长：分包单位项目质检员：项目部质检员：年月日监理单位验收结论专业监理工程师:
