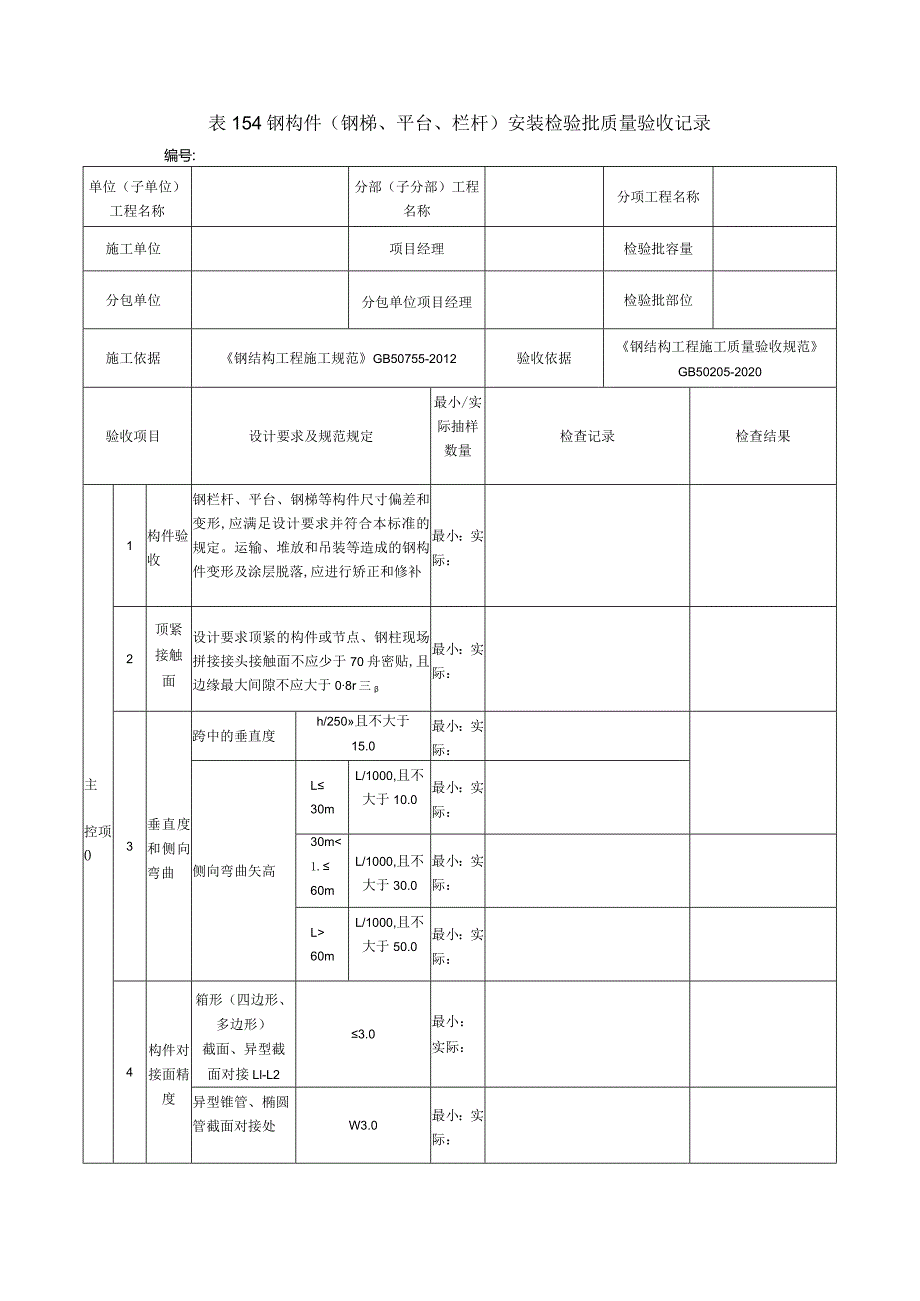

1、表154钢构件（钢梯、平台、栏杆）安装检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项01构件验收钢栏杆、平台、钢梯等构件尺寸偏差和变形,应满足设计要求并符合本标准的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落,应进行矫正和修补最小：实际：2顶紧接触面设计要求顶紧的构件或节点、钢柱现场拼接接头接触面不应少于70舟密贴,且边缘最

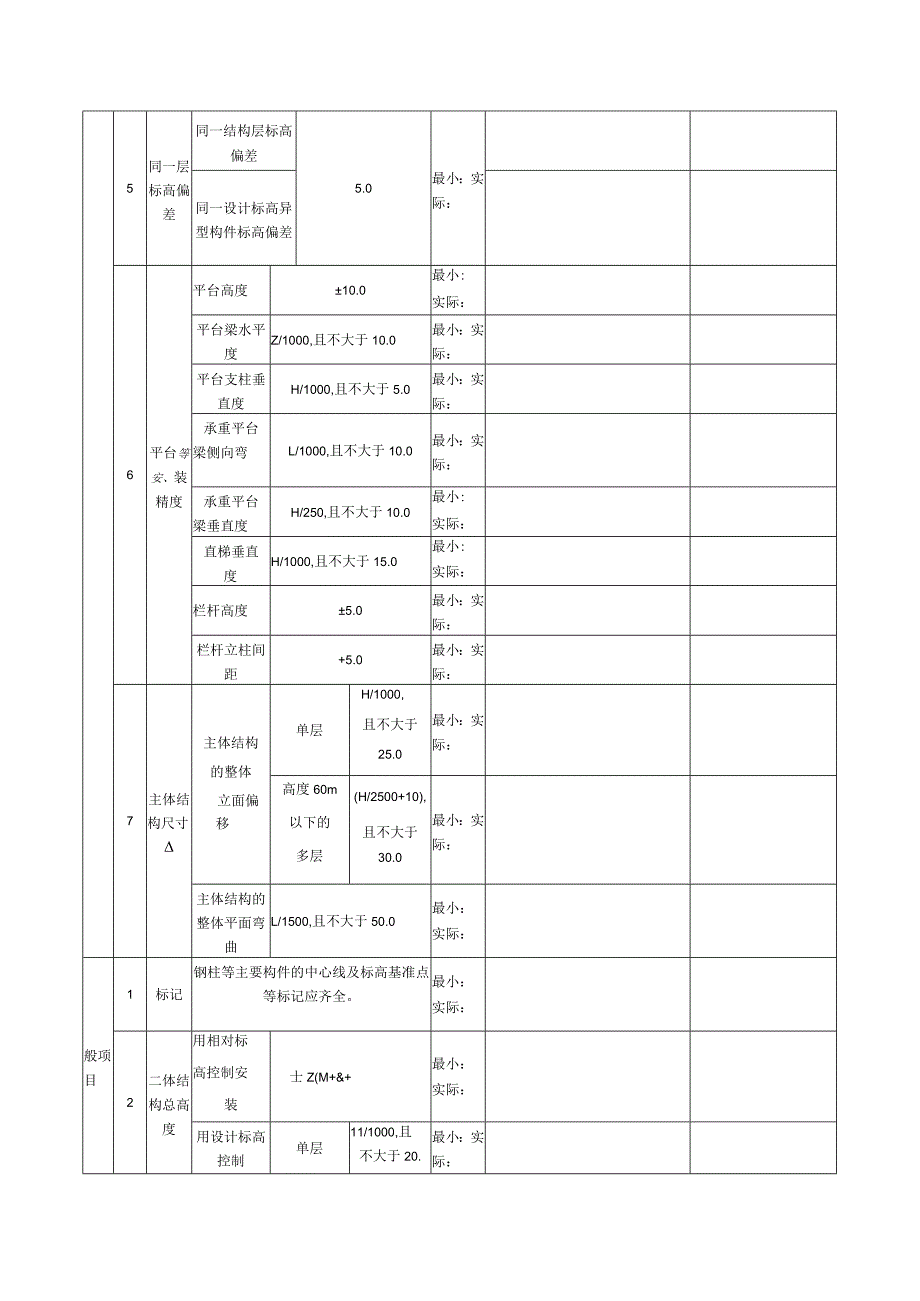

2、大间隙不应大于08r三最小：实际：3垂直度和侧向弯曲跨中的垂直度h/250且不大于15.0最小：实际：侧向弯曲矢高L30mL/1000,且不大于10.0最小：实际：30m60mL/1000,且不大于50.0最小：实际：4构件对接面精度箱形（四边形、多边形）截面、异型截面对接Ll-L23.0最小：实际：异型锥管、椭圆管截面对接处W3.0最小：实际：5同一层标高偏差同一结构层标高偏差5.0最小：实际：同一设计标高异型构件标高偏差6平台等安、装精度平台高度10.0最小:实际：平台梁水平度Z/1000,且不大于10.0最小：实际：平台支柱垂直度H/1000,且不大于5.0最小：实际：承重平台梁侧向弯L
3、/1000,且不大于10.0最小：实际：承重平台梁垂直度H/250,且不大于10.0最小:实际：直梯垂直度H/1000,且不大于15.0最小:实际：栏杆高度5.0最小：实际：栏杆立柱间距+5.0最小：实际：7主体结构尺寸主体结构的整体立面偏移单层H/1000,且不大于25.0最小：实际：高度60m以下的多层(H/2500+10),且不大于30.0最小：实际：主体结构的整体平面弯曲L/1500,且不大于50.0最小：实际：般项目1标记钢柱等主要构件的中心线及标高基准点等标记应齐全。最小：实际：2二体结构总高度用相对标高控制安装士Z(M+&+最小：实际：用设计标高控制单层11/1000,且不大于2

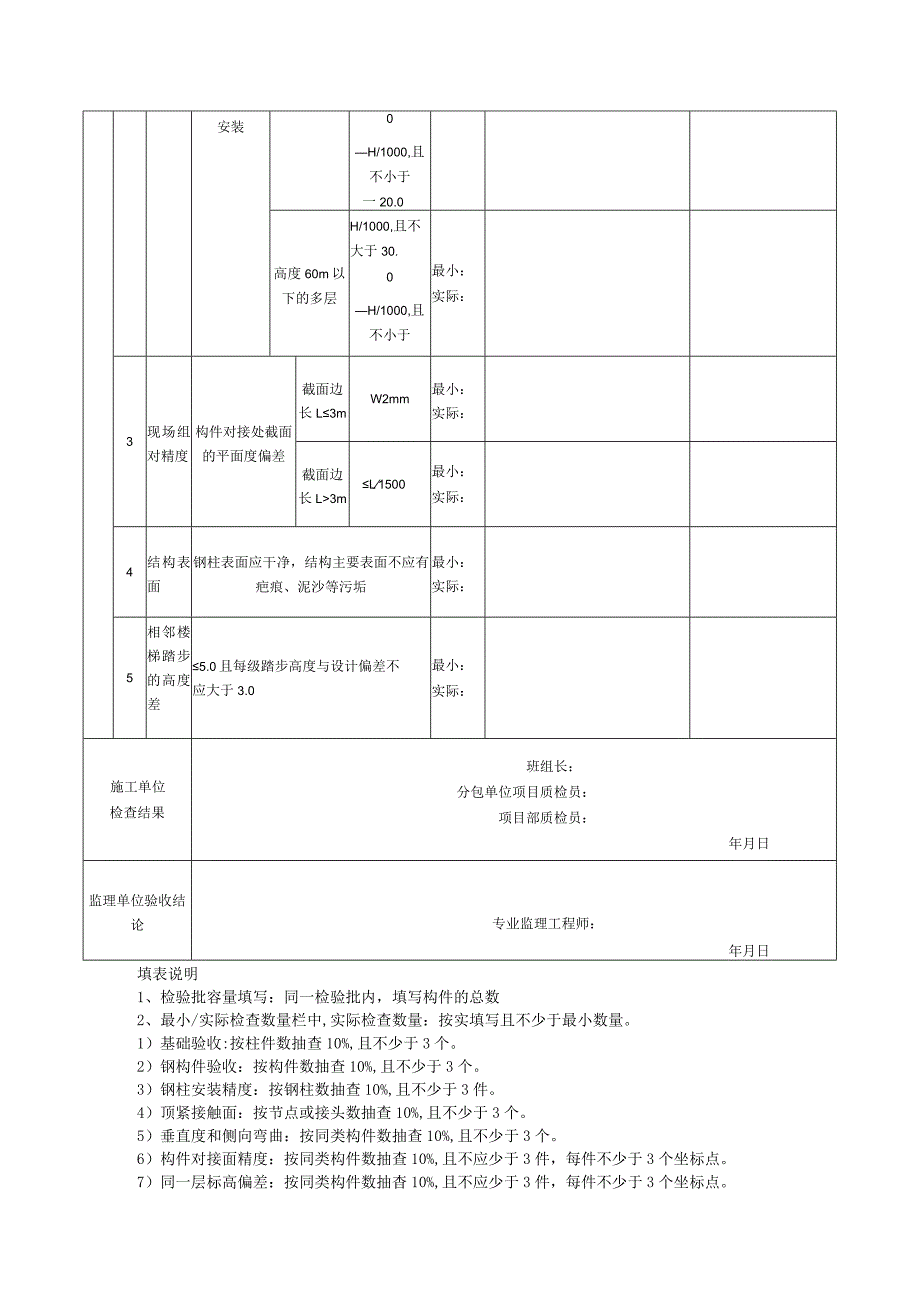

4、0.最小：实际：安装0H/1000,且不小于一20.0高度60m以下的多层H/1000,且不大于30.0H/1000,且不小于-30.0最小：实际：3现场组对精度构件对接处截面的平面度偏差截面边长L3mW2mm最小：实际：截面边长L3mL1500最小：实际：4结构表面钢柱表面应干净，结构主要表面不应有疤痕、泥沙等污垢最小：实际：5相邻楼梯踏步的高度差5.0且每级踏步高度与设计偏差不应大于3.0最小：实际：施工单位检查结果班组长：分包单位项目质检员：项目部质检员：年月日监理单位验收结论专业监理工程师：年月日填表说明1、检验批容量填写：同一检验批内，填写构件的总数2、最小/实际检查数量栏中,实际检
5、查数量：按实填写且不少于最小数量。1）基础验收:按柱件数抽查10%,且不少于3个。2）钢构件验收：按构件数抽查10%,且不少于3个。3）钢柱安装精度：按钢柱数抽查10%,且不少于3件。4）顶紧接触面：按节点或接头数抽查10%,且不少于3个。5）垂直度和侧向弯曲：按同类构件数抽查10%,且不少于3个。6）构件对接面精度：按同类构件数抽查10%,且不应少于3件，每件不少于3个坐标点。7）同一层标高偏差：按同类构件数抽杳10%,且不应少于3件，每件不少于3个坐标点。8）剪力墙错边：按构件数抽查10%,且不应少于3个。9）平台等安装精度：按钢平台总数抽查10%,栏杆、钢梯按总长度各抽查IOK但钢平台不
6、应少于1个，栏杆不应少于5m,钢梯不应少于1跑。10）主体结构尺寸：对主要立面全部检查。对每个检查的立面，除两列角柱外，尚应至少选取一列中间柱。11）地脚螺栓（锚栓）尺寸：按基础数抽查10船且不应少于3个。12）标记：按同类构件或钢柱数抽查10%,且不应少于3个。13）构件安装精度：按同类构件数抽查10%,且不少于3个。14）主体结构总高度：按标准列数抽查10%且不少于4列。15）吊车梁安装精度：按钢吊车梁数抽查10%,且不少于3槁。16）钢梁安装精度：按钢梁数抽杳10%,且不少于3个。17）橡条等安装精度：按同类构件数抽查10%,且不少于3件。18）现场组对精度：按同类构件数抽查10船且不少于3件。19）结构表面：按同类构件数抽查10%,且不少于3件。3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准。
