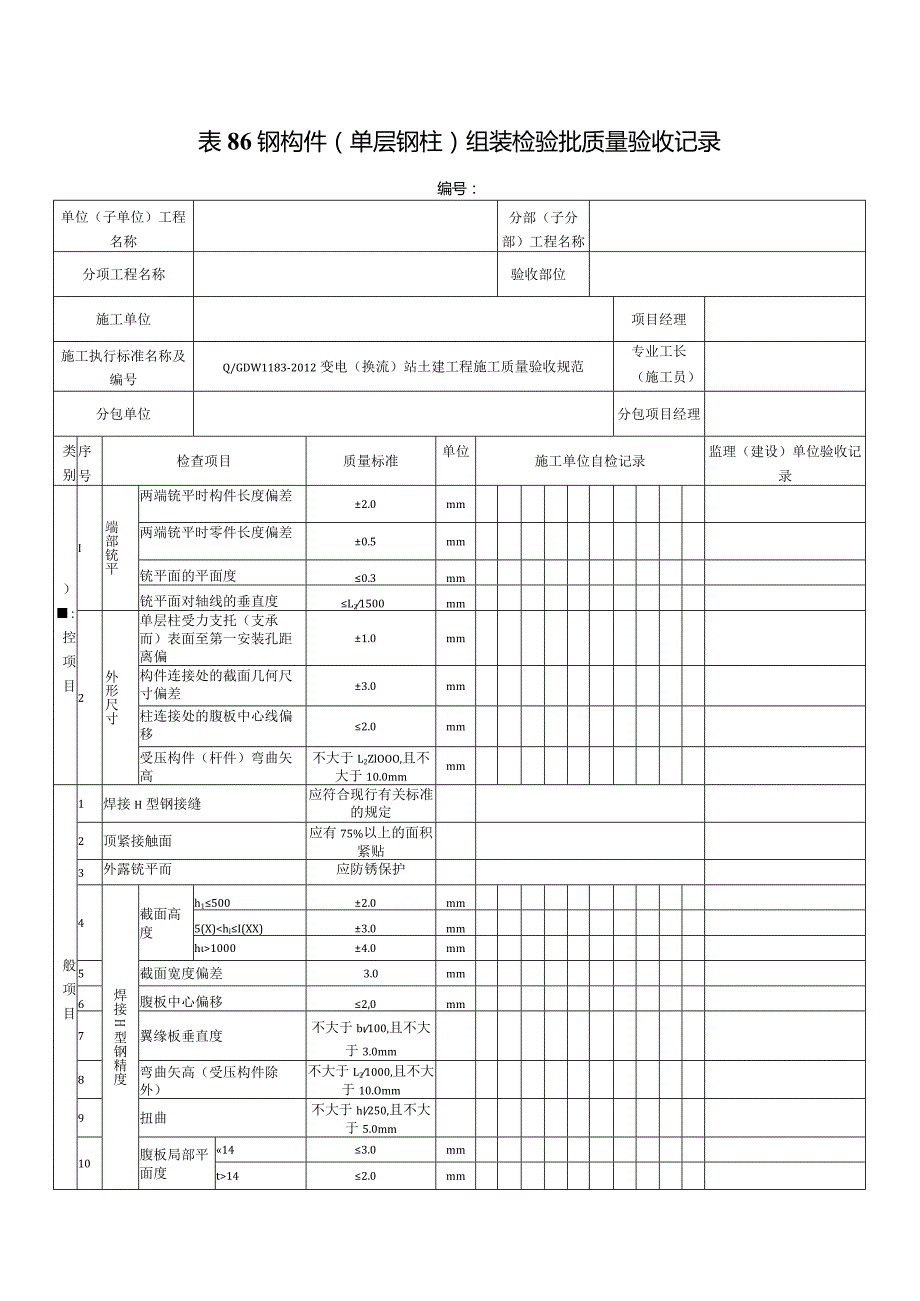

1、表86钢构件（单层钢柱）组装检验批质量验收记录编号：单位（子单位）工程名称分部（子分部）工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号Q/GDW1183-2012变电（换流）站土建工程施工质量验收规范专业工长（施工员）分包单位分包项目经理类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录）:控项目I端部铳平两端铳平时构件长度偏差2.0mm两端铳平时零件长度偏差0.5mm铳平面的平面度0.3mm铳平面对轴线的垂直度L21500mm2外形尺寸单层柱受力支托（支承而）表面至第一安装孔距离偏差1.0mm构件连接处的截面几何尺寸偏差3.0mm柱连接处的腹板中心线偏移

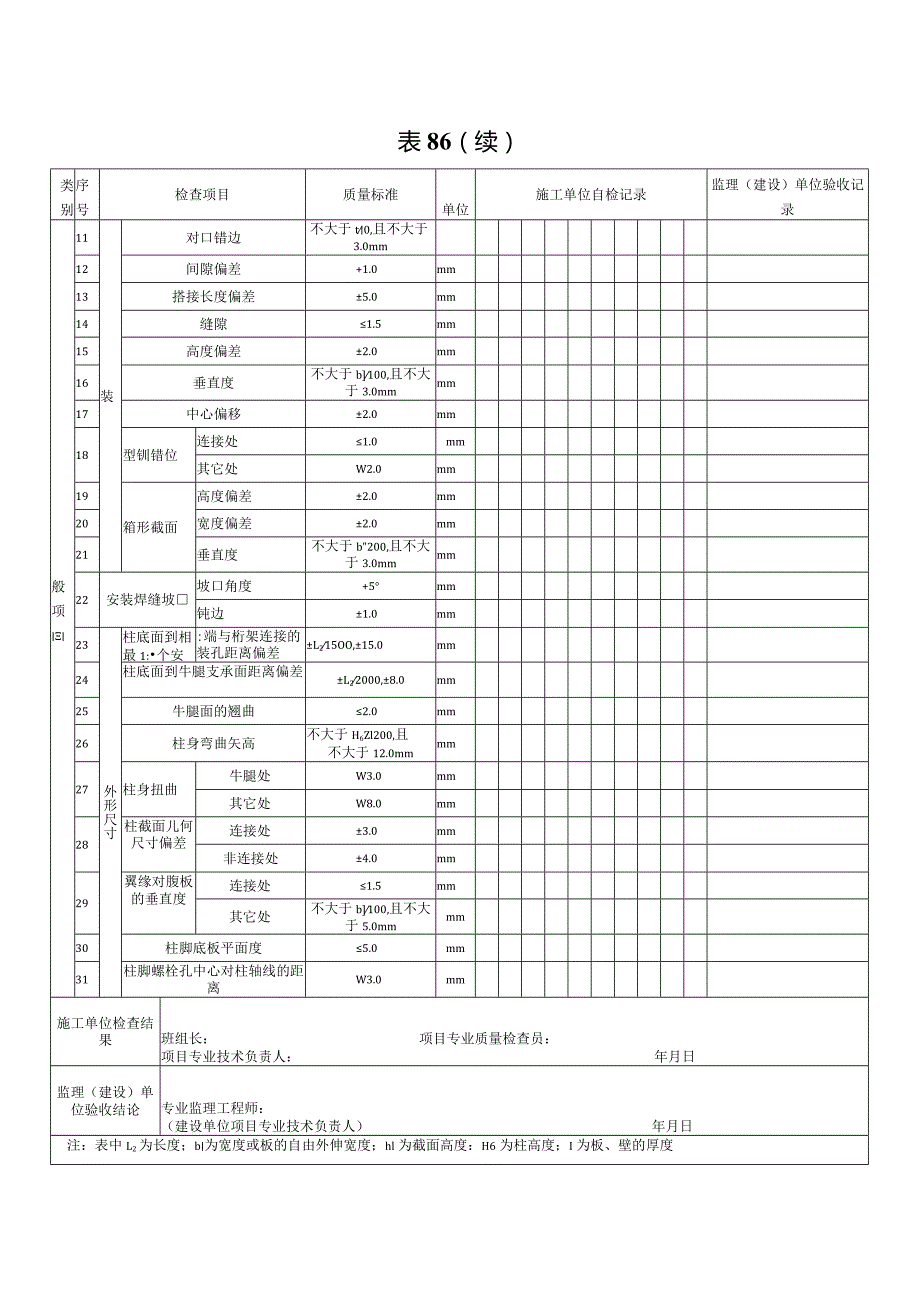

2、2.0mm受压构件（杆件）弯曲矢高不大于L2ZlOOO,且不大于10.0mmmm般项目1焊接H型钢接缝应符合现行有关标准的规定2顶紧接触面应有75%以上的面积紧贴3外露铳平而应防锈保护4焊接H型钢精度截面高度h15002.0mm5(X)10004.0mm5截面宽度偏差3.0mm6腹板中心偏移2,0mm7翼缘板垂直度不大于b100,且不大于3.0mm8弯曲矢高（受压构件除外）不大于L21000,且不大于10.Omm9扭曲不大于h250,且不大于5.0mm10腹板局部平面度143.0mmt142.0mm表86（续）类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录般项11装对口错
3、边不大于t0,且不大于3.0mm12间隙偏差+1.0mm13搭接长度偏差5.0mm14缝隙1.5mm15高度偏差2.0mm16垂直度不大于b100,且不大于3.0mmmm17中心偏移2.0mm18型钏错位连接处1.0mm其它处W2.0mm19箱形截面高度偏差2.0mm20宽度偏差2.0mm21垂直度不大于b200,且不大于3.0mmmm22安装焊缝坡坡口角度+5mm钝边1.0mm23外形尺寸柱底面到相最1:个安:端与桁架连接的装孔距离偏差L215OO,15.0mm24柱底面到牛腿支承面距离偏差L22000,8.0mm25牛腿面的翘曲2.0mm26柱身弯曲矢高不大于H6Zl200,且不大于12.0mmmm27柱身扭曲牛腿处W3.0mm其它处W8.0mm28柱截面儿何尺寸偏差连接处3.0mm非连接处4.0mm29翼缘对腹板的垂直度连接处1.5mm其它处不大于b100,且不大于5.0mmmm30柱脚底板平面度5.0mm31柱脚螺栓孔中心对柱轴线的距离W3.0mm施工单位检查结果班组长：项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日注：表中L2为长度；b为宽度或板的自由外伸宽度；hl为截面高度：H6为柱高度；I为板、壁的厚度
