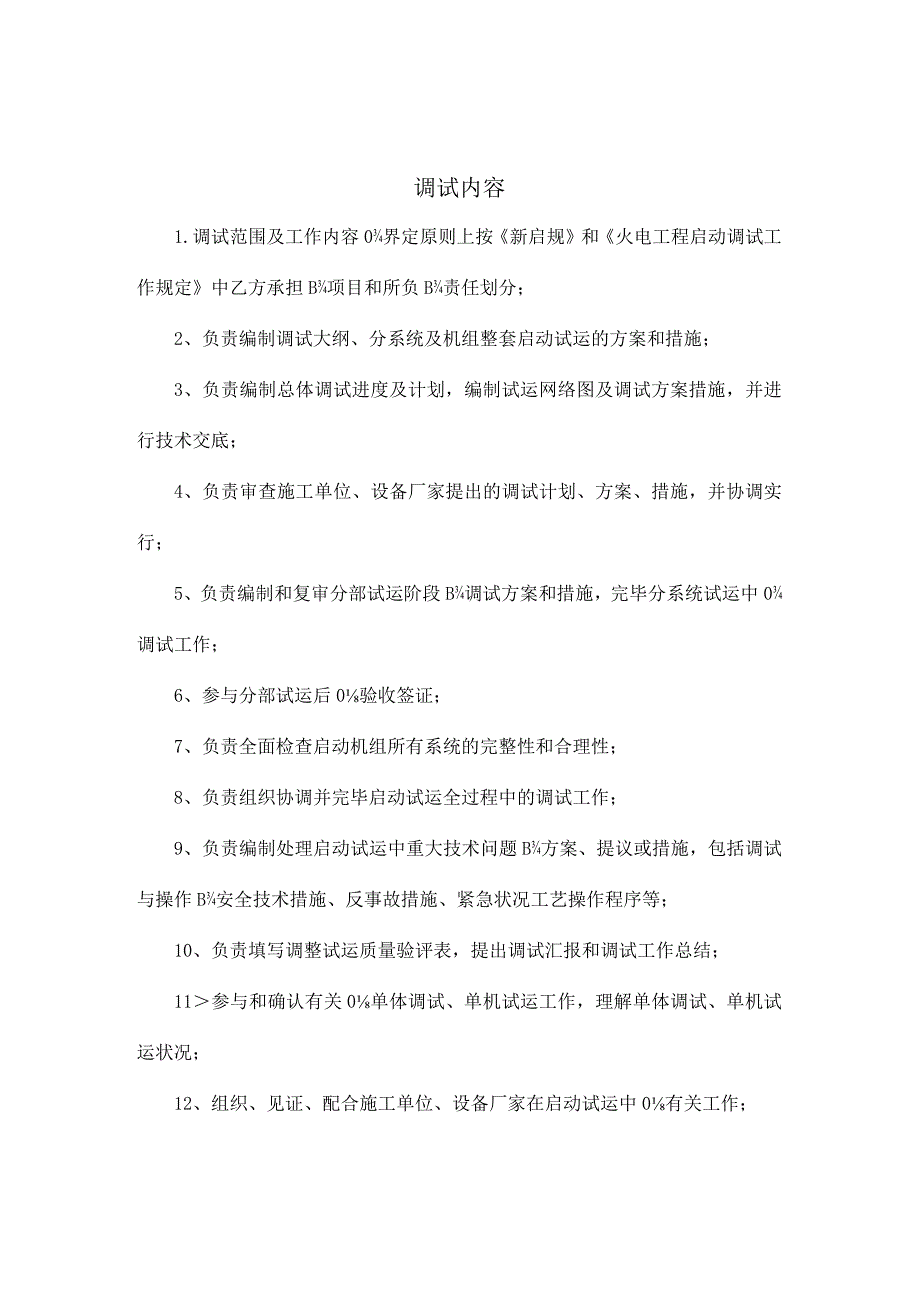

1、调试内容1.调试范围及工作内容0界定原则上按新启规和火电工程启动调试工作规定中乙方承担B项目和所负B责任划分；2、负责编制调试大纲、分系统及机组整套启动试运的方案和措施；3、负责编制总体调试进度及计划，编制试运网络图及调试方案措施，并进行技术交底；4、负责审查施工单位、设备厂家提出的调试计划、方案、措施，并协调实行；5、负责编制和复审分部试运阶段B调试方案和措施，完毕分系统试运中0调试工作；6、参与分部试运后0验收签证；7、负责全面检查启动机组所有系统的完整性和合理性；8、负责组织协调并完毕启动试运全过程中的调试工作；9、负责编制处理启动试运中重大技术问题B方案、提议或措施，包括调试与操作B安

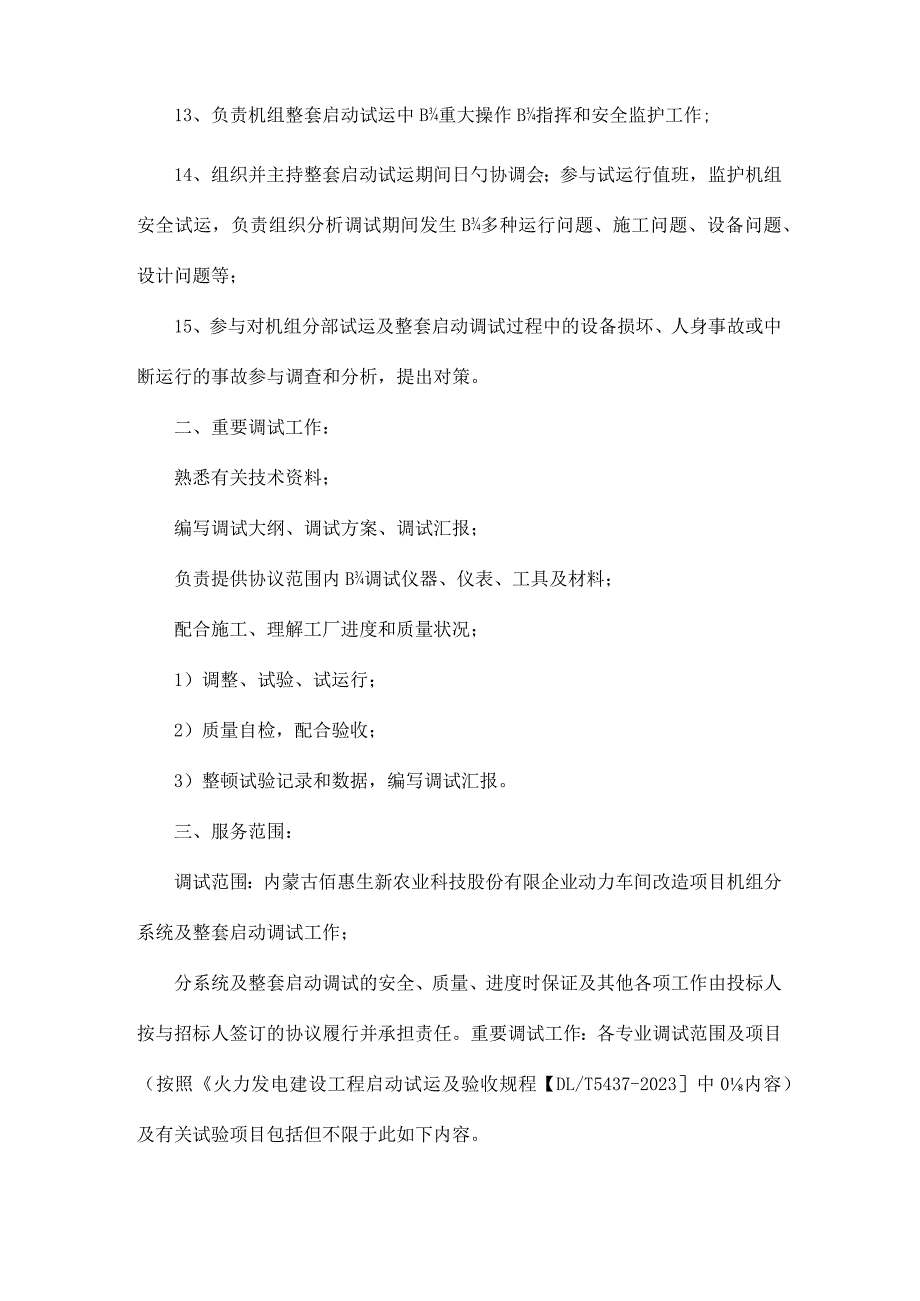

2、全技术措施、反事故措施、紧急状况工艺操作程序等；10、负责填写调整试运质量验评表，提出调试汇报和调试工作总结；11参与和确认有关0单体调试、单机试运工作，理解单体调试、单机试运状况；12、组织、见证、配合施工单位、设备厂家在启动试运中0有关工作；13、负责机组整套启动试运中B重大操作B指挥和安全监护工作;14、组织并主持整套启动试运期间日勺协调会；参与试运行值班，监护机组安全试运，负责组织分析调试期间发生B多种运行问题、施工问题、设备问题、设计问题等；15、参与对机组分部试运及整套启动调试过程中的设备损坏、人身事故或中断运行的事故参与调查和分析，提出对策。二、重要调试工作：熟悉有关技术资料；编

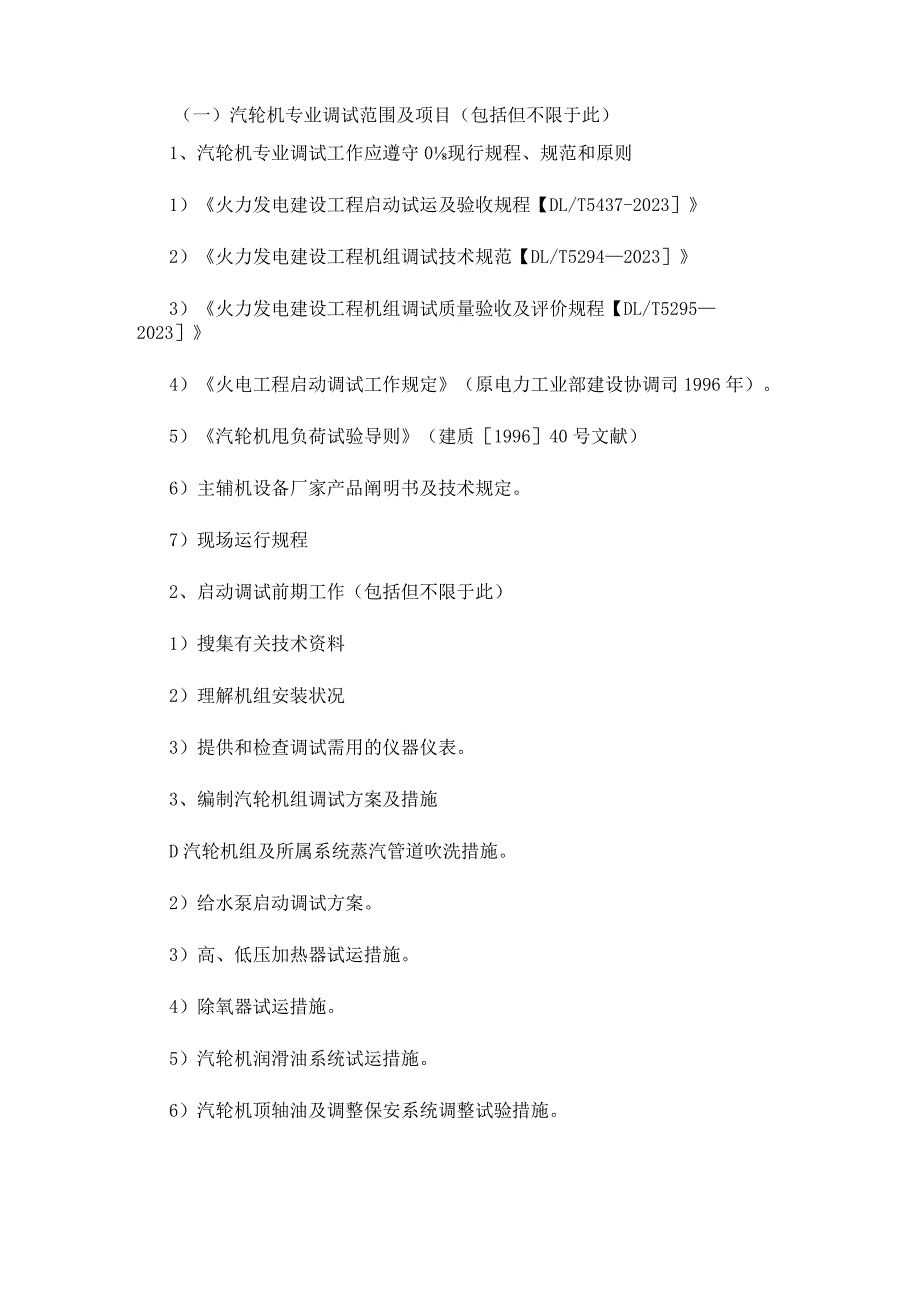

3、写调试大纲、调试方案、调试汇报；负责提供协议范围内B调试仪器、仪表、工具及材料；配合施工、理解工厂进度和质量状况；1）调整、试验、试运行；2）质量自检，配合验收；3）整顿试验记录和数据，编写调试汇报。三、服务范围：调试范围：内蒙古佰惠生新农业科技股份有限企业动力车间改造项目机组分系统及整套启动调试工作；分系统及整套启动调试的安全、质量、进度时保证及其他各项工作由投标人按与招标人签订的协议履行并承担责任。重要调试工作：各专业调试范围及项目（按照火力发电建设工程启动试运及验收规程【DL/T5437-2023中0内容）及有关试验项目包括但不限于此如下内容。（一）汽轮机专业调试范围及项目（包括但不限于
4、此）1、汽轮机专业调试工作应遵守0现行规程、规范和原则1）火力发电建设工程启动试运及验收规程【DL/T5437-20232）火力发电建设工程机组调试技术规范【DL/T529420233）火力发电建设工程机组调试质量验收及评价规程【DL/T529520234）火电工程启动调试工作规定（原电力工业部建设协调司1996年）。5）汽轮机甩负荷试验导则（建质199640号文献）6）主辅机设备厂家产品阐明书及技术规定。7）现场运行规程2、启动调试前期工作（包括但不限于此）1）搜集有关技术资料2）理解机组安装状况3）提供和检查调试需用的仪器仪表。3、编制汽轮机组调试方案及措施D汽轮机组及所属系统蒸汽管道吹洗
5、措施。2）给水泵启动调试方案。3）高、低压加热器试运措施。4）除氧器试运措施。5）汽轮机润滑油系统试运措施。6）汽轮机顶轴油及调整保安系统调整试验措施。7）各保护、联锁、检查试验项目一览表。8）汽轮机整套启动方案。9）汽轮机超速试验措施。10）汽轮机轴封系统调试措施。4、汽机专业分系统调试：（包括但不限于此）调试项目名称1）除氧给水系统2）给水泵组及油系统调试3）汽轮机调整系统调试4）汽轮机润滑油净化系统调试5）补给水系统调试6）轴封汽系统调试7）汽轮机调整保安系统调试8）汽轮机润滑油系统调试9）盘车装置调试5、启动试运阶段0工作（包括但不限于此）1）分系统试运期间B工作（1）检查理解各辅机分
6、部试运状况，协助施工单位处理试运出现的问题。（2）各辅机保护、联锁检查试验。（3）安全门检查及调整门（电动、气动）抽汽逆止门、电动门0动作检查试验。（4）补水系统调试。（5）电动给水泵试运调试。(6)机组各蒸汽管路吹洗。(7)疏水系统调试。(8)轴封供汽系统调试。(9)发电机冷却系统调试。(10)调整保安系统调试。a.配合热工电调系统作静态调试.b.保安系统静态调试.c.热工信号及联锁保护检查试验.d.汽门关闭时间测试.(20)油系统及盘车装置调试投运.(21)润滑油系统调试.6、汽机专业整套启动调试(包括但不限于此)调试项目名称D系统投运2)热工信号及连锁保护校验3)危急保安器试验4)汽机冲
7、转、空负荷及带负荷调试5)高下压加热器调试7)机组停机试验8)调速、保安系统热态试验9)汽机超速试验10） MFT动作试验11） （72+24）小时持续运行12）机组温态、热态、极热态启动调试7、整套启动试运时的调试工作（包括但不限于此）1）多种水、汽、油分系统及真空系统检查投运。2）轮机带负荷工况的检查和各经典负荷振动的测量。3）汽轮机冲转及带负荷调试。a.机组冷态启动及超速试验。b.机组温态及热态启动。c.机组并网带负荷调试。d.高下压加热器投运。e.重要辅机切换试验。f.自动调整装置切换试验。4）参与72+24小时持续试运行值班a.有关系统投入，检查指导运行操作。b.主机保护投入，检查定
8、值。c.配合热工投入自动。d.运行数据记录记录、分析。e.设备缺陷检查、记录。8启动调试后期工作（包括但不限于此）1）试生产分阶段完毕调试遗留的工作，完善有关调整试验。2）整顿编写调试汇报和工作总结。a.机组试运汇报并附重要试运记录。b.各项试验总结及分析。c.各阶段启动状况及各项数据记录。d.对试运中出现的异常现象进行分析，提出处理问题的提议。e.其他要阐明的状况。3）进行质量回访。（二）锅炉专业调试范围及项目（包括但不限于此）1、锅炉专业调试工作必须遵守B现行规程1）火力发电建设工程启动试运及验收规程【DL/T5437-20232）火力发电建设工程机组调试技术规范【DL/T5294-202
9、33）火力发电建设工程机组调试质量验收及评价规程【DL/T529520234）火电工程启动调试工作规定（原电力工业部建设协调司1996年）。5）电力建设施工及验收技术规范（锅炉机组篇）6）电力工业锅炉监察规程7）电站锅炉管道吹扫导则8）设备制造厂的技术原则9）本厂运行规程2、启动调试前期工作D搜集有关技术资料。2）理解锅炉安装状况。3)提供和检查测试需用0仪器仪表。4)编写锅炉调试方案和措施3、编制启动调试方案及措施。(1)锅炉过热器及蒸汽管路吹洗措施。(2)蒸汽严密性试验及安全门调整措施。(5)锅炉重要辅机分系统调试方案。(6)锅炉冷态通风试验措施。(7)燃烧调整试验方案。(8)锅炉低负荷稳
10、燃措施。(9)送、引风机及烟风系统档板门试验措施。(10)锅炉蒸汽吹管方案及措施。(11)配合有关专业制定启动调试有关卧J措施，如炉前系统水冲洗措施、锅炉范围内自动装置投入措施、汽机甩负荷试验措施、汽机负荷变动试验等措施。4、启动试运阶段的工作D分系统试运期间0工作(1)参与锅炉机组范围内各重要辅机的分部试运工作，掌握试运状况和问题，确认其与否符合整套启动条件。(2)对锅炉机组范围内的重要设备及系统进行检查。(3)组织检查和试验各汽水电动阀门、烟风调整挡板及门。(4)组织工业水系统、排污等系统0试运工作。(5)组织空压机系统试运工作。(8)配合热工进行给水、减温水调整门自动调整流量试验。a参与
11、油管路及蒸汽加热系统水压试验及管道吹扫.b系统运行方式调试.C油泵联锁试验及低油压报警试验.d电磁阀、速断阀联锁保护试验。e进行油喷嘴冷态雾化试验及出力测定。(10)检查锅炉膨胀系统。2)锅炉专业分系统调试内容(1)空压机系统调试(2)各风机调试(3)锅炉冷态通风试验(4)引风机、送风机及出入口档板门联合试运转调试(5)给煤机系统冷态调试(10)锅炉吹管(负责技术方案、技术把关及评价工作)5、整套启动试运期间的工作(包括但不限于此)1)整套启动前准备性检查试验.(1)热工信号及报警系统动作检查试验.(2)辅机设备事故按钮、联锁及保护试验。(3)系统及辅机设备程控启、停检查试验。(4)MFT保护
12、静态试验。(8)给水及减温水系统、燃油系统、烟风及炉排系统和除灰渣系统等分系统具有投入条件。2)锅炉专业整套启动调试内容(1)热工信号及连锁保护校验(2)分系统投运(4)疏水、排污系统调试(5)安全阀校验及蒸汽严密性试验(6)燃烧调整(7)给煤机系统调试(8)(72+24)小时持续试运行(9)低负荷断油试验(10)各段负荷试验(11)MFT动作试验(13)最低稳燃负荷试验3)整套启动工作(包括但不限于此)(1)指导运行人员按启动方案及运行规程的规定进行点炉操作，调整燃烧,控制升温升压速度，完毕启动中有关工作。(2)疏水排污系统调试。(3)安全阀校验及蒸汽严密性试验。(4)配合化学专业，控制汽水
13、品质。(5)配合汽机和电气专业进行汽机试转和发电机试验。（6）发电机并入电网后，指导运行人员进行整套机组带负荷，调整燃烧,维持蒸汽参数在规定范围内。（8）燃烧调整调试。（9）断油试验。（10）带负荷运行与满负荷试验a.进行燃烧调整控制蒸汽参数和汽水品质。b.配合热工投入自动调整系统。（11）变负荷试验。（12）MFT动作试验。4）参与72+24小时小时持续试运行值班。（1）指导运行操作，检查设备及系统运行状况。（2）配合热工投入自动。（3）记录设备缺陷及其处理状况。6、整套启动调试后期工作（包括但不限于此）D完毕各阶段的总结汇报及记录数据。2）整顿调试汇报及与调试有关的技术资料移交。3）试生产
14、阶段继续完毕因调度原因未完的J调试项目，完善有关调整试验。4）进行质量回访。（三）电气专业调试范围及项目（包括但不限于此）1、电气调试工作应遵守和执行B现行规程、原则：1）电气设备交接试验原则2)继电器校验规程3)电气指示仪表检查规程4)火力发电建设工程启动试运及验收规程【DL/T5437-20235)火力发电建设工程机组调试技术规范【DL/T529420236)火力发电建设工程机组调试质量验收及评价规程【DL/T529520237)电力系统自动装置检查条例8)有关行业和厂家0技术原则。2、启动调试前期工作D分系统试运前B工作(1)参与初设审查。(2)参与施工图纸的会审。(3)熟悉电气一次主接线，对机组和厂变时继电保护自动装置进行全面理解。(4)熟悉全厂电气设备的性能特点及有关一、二次回路图纸和接线。(5)根据施工计划结合施工进度及质量状况，编制调试进度计划。(6)负责编制电气调试大纲及整套启动电气试验方案和措施。(7)提供分系统及整套启动调试需用时试验设备及仪器、仪表。2)IoKV系统及厂用受电的调试工作(1)编制厂用高、低压系统受电方案。(2)检查理解电气设备0试验记录与否满足电气设备交接试验原则规定B规定。(3)检查理解直流系统、中央信号系统与否对的。(4)检查理解各保护
