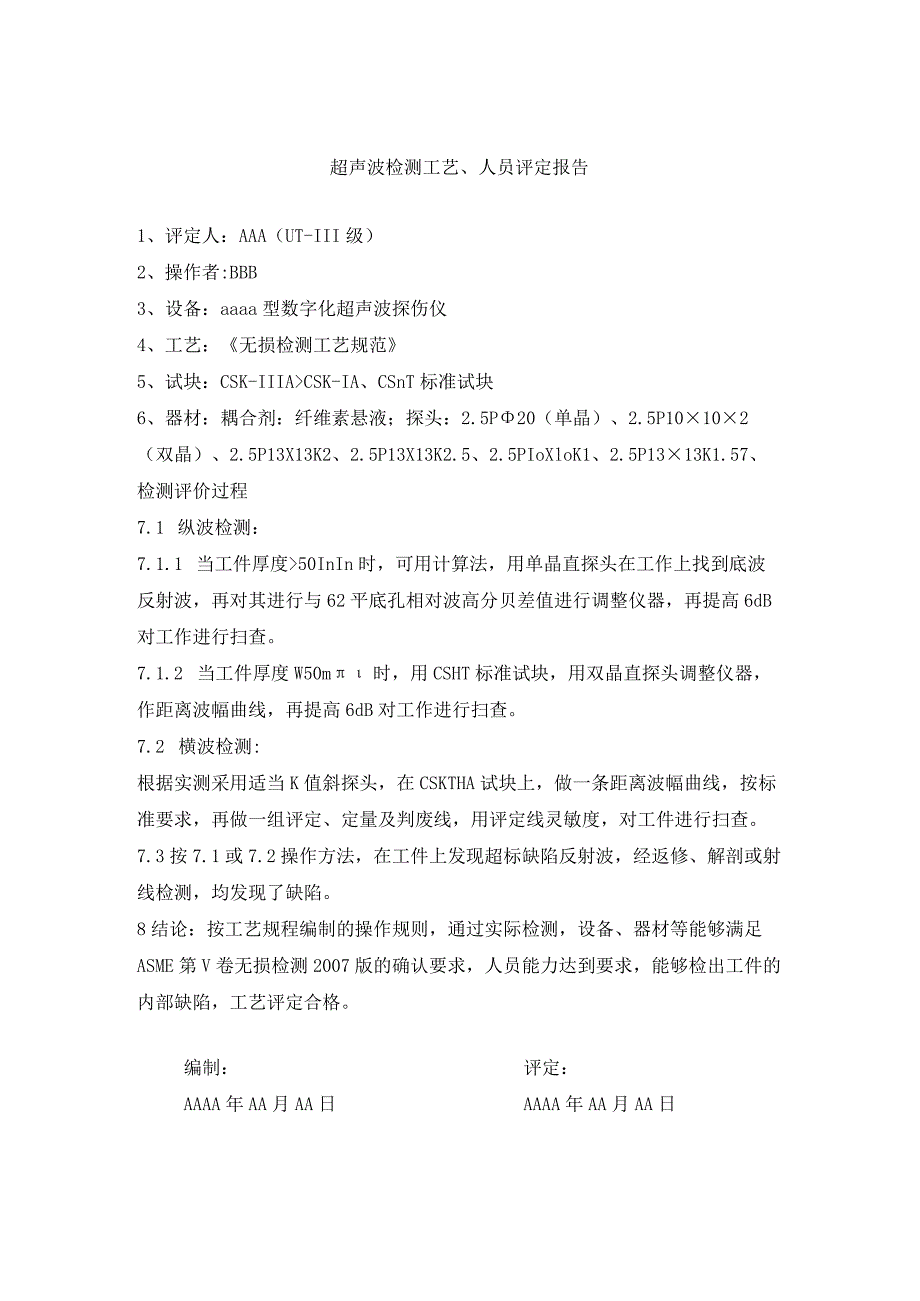

超声波检测工艺、人员评定报告1、评定人:AAA(UT-III级)2、操作者:BBB3、设备:aaaa型数字化超声波探伤仪4、工艺:无损检测工艺规范5、试块:CSK-IIIACSK-IA、CSnT标准试块6、器材:耦合剂:纤维素悬液;探头:2.5P20(单晶)、2.5P10102(双晶)、2.5P13X13K2、2.5P13X13K2.5、2.5PIoXloK1、2.5P1313K1.57、检测评价过程7.1 纵波检测:7.1.1 当工件厚度50InIn时,可用计算法,用单晶直探头在工作上找到底波反射波,再对其进行与62平底孔相对波高分贝差值进行调整仪器,再提高6dB对工作进行扫查。7.1.2 当工件厚度W50m时,用CSHT标准试块,用双晶直探头调整仪器,作距离波幅曲线,再提高6dB对工作进行扫查。7.2 横波检测:根据实测采用适当K值斜探头,在CSKTHA试块上,做一条距离波幅曲线,按标准要求,再做一组评定、定量及判废线,用评定线灵敏度,对工件进行扫查。7.3按7.1或7.2操作方法,在工件上发现超标缺陷反射波,经返修、解剖或射线检测,均发现了缺陷。8结论:按工艺规程编制的操作规则,通过实际检测,设备、器材等能够满足ASME第V卷无损检测2007版的确认要求,人员能力达到要求,能够检出工件的内部缺陷,工艺评定合格。编制:AAAA年AA月AA日评定:AAAA年AA月AA日
