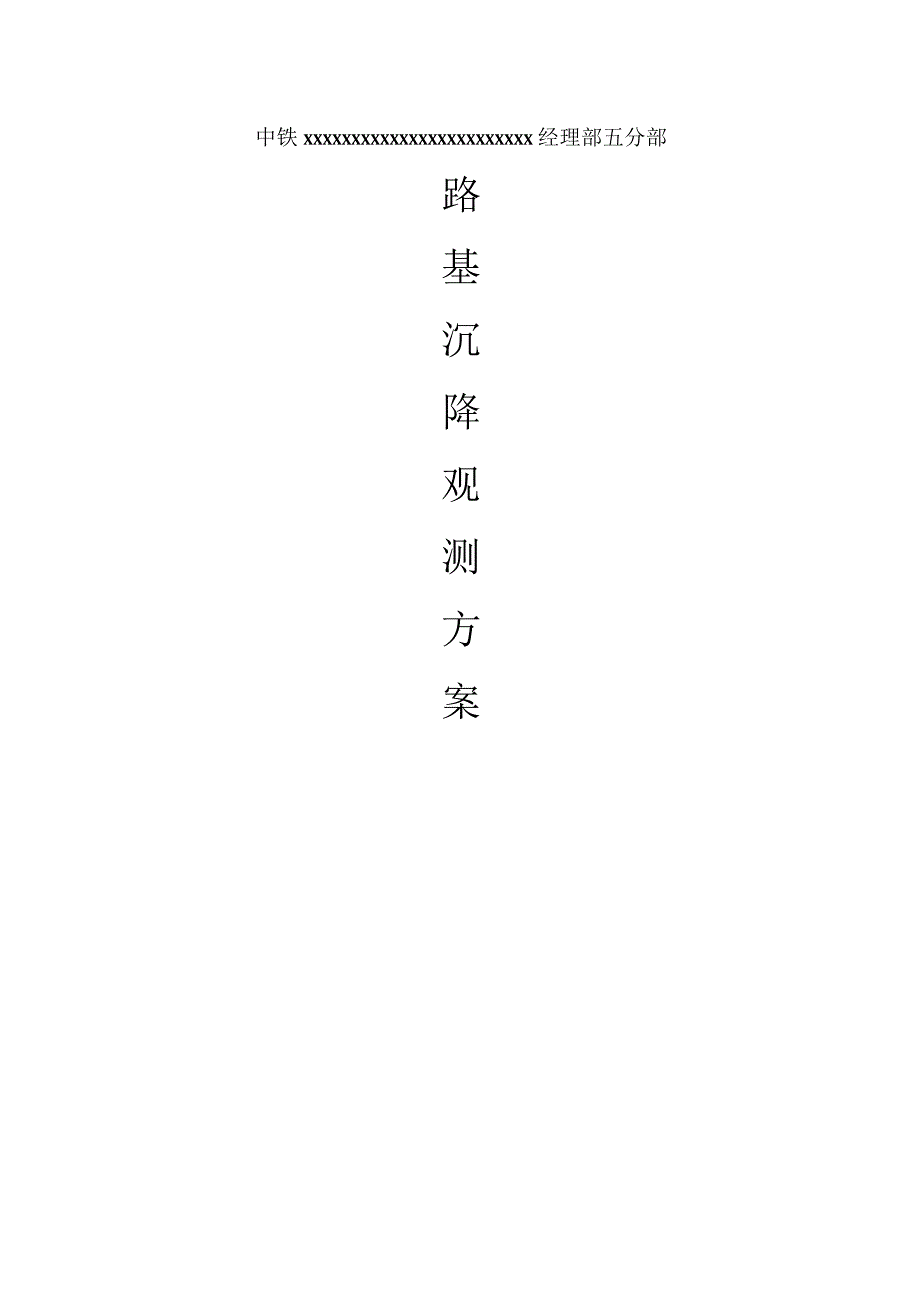

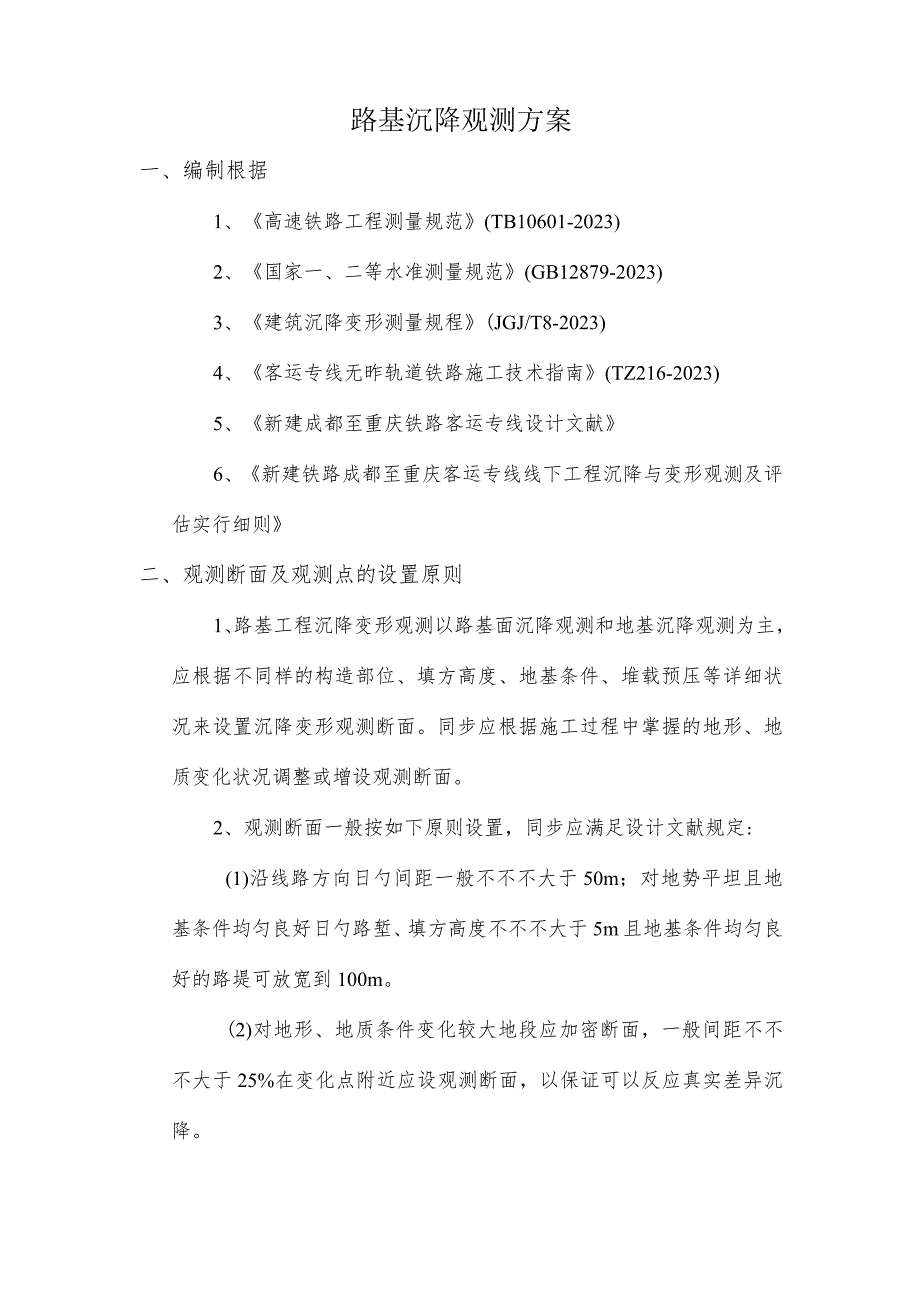

1、中铁XXXXXXXXXXXXXXXXXXXXXXXX经理部五分部路基沉降观测方案路基沉降观测方案一、编制根据1、高速铁路工程测量规范(TB10601-2023)2、国家一、二等水准测量规范(GB12879-2023)3、建筑沉降变形测量规程(JGJ/T8-2023)4、客运专线无昨轨道铁路施工技术指南(TZ216-2023)5、新建成都至重庆铁路客运专线设计文献6、新建铁路成都至重庆客运专线线下工程沉降与变形观测及评估实行细则二、观测断面及观测点的设置原则1、路基工程沉降变形观测以路基面沉降观测和地基沉降观测为主，应根据不同样的构造部位、填方高度、地基条件、堆载预压等详细状况来设置沉降变形观测

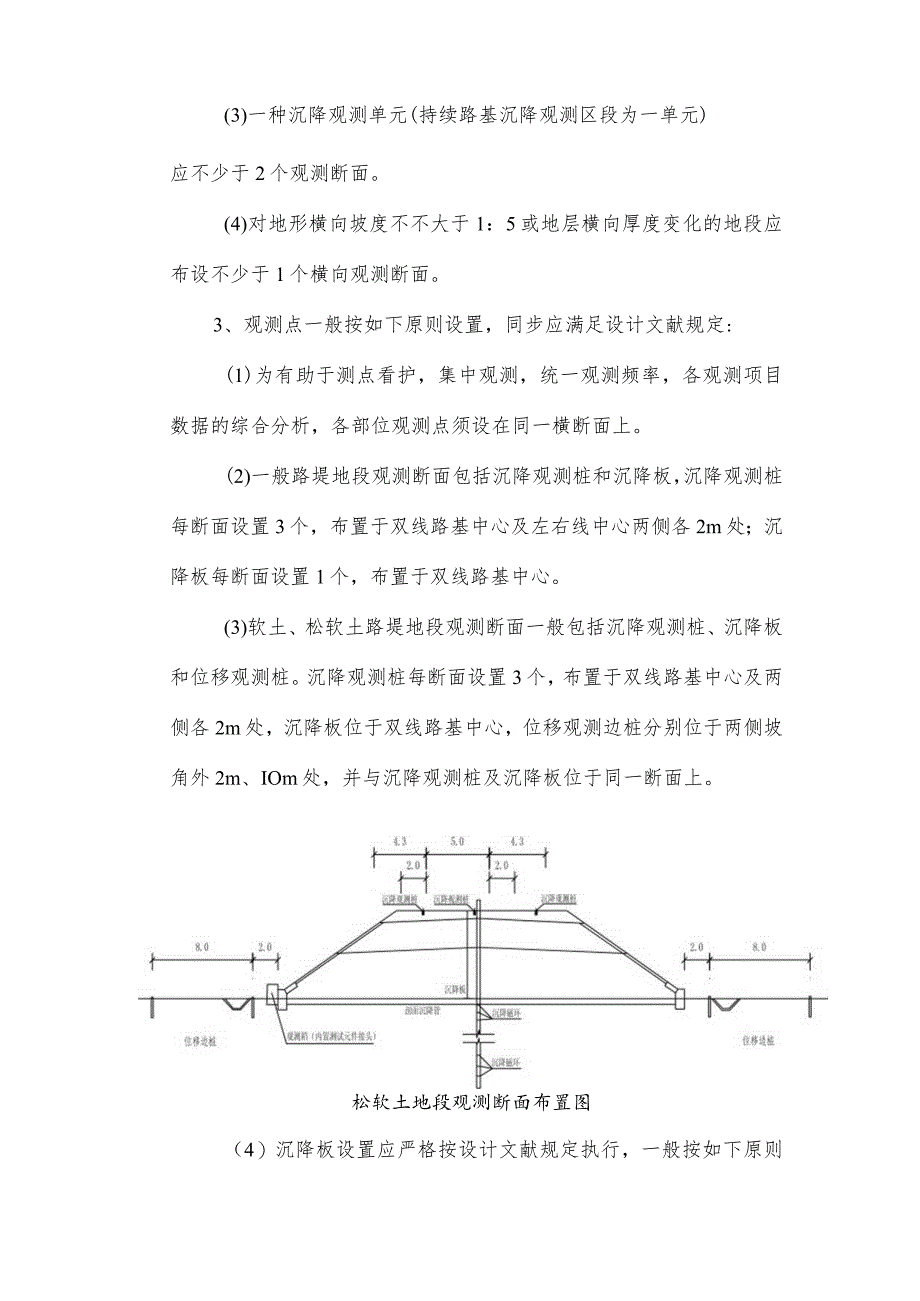

2、断面。同步应根据施工过程中掌握的地形、地质变化状况调整或增设观测断面。2、观测断面一般按如下原则设置，同步应满足设计文献规定:(1)沿线路方向日勺间距一般不不不大于50m；对地势平坦且地基条件均匀良好日勺路堑、填方高度不不不大于5m且地基条件均匀良好的路堤可放宽到100m。(2)对地形、地质条件变化较大地段应加密断面，一般间距不不不大于25%在变化点附近应设观测断面，以保证可以反应真实差异沉降。(3)一种沉降观测单元(持续路基沉降观测区段为一单元)应不少于2个观测断面。(4)对地形横向坡度不不大于1：5或地层横向厚度变化的地段应布设不少于1个横向观测断面。3、观测点一般按如下原则设置，同步应满
3、足设计文献规定:(1)为有助于测点看护，集中观测，统一观测频率，各观测项目数据的综合分析，各部位观测点须设在同一横断面上。(2)一般路堤地段观测断面包括沉降观测桩和沉降板，沉降观测桩每断面设置3个，布置于双线路基中心及左右线中心两侧各2m处；沉降板每断面设置1个，布置于双线路基中心。(3)软土、松软土路堤地段观测断面一般包括沉降观测桩、沉降板和位移观测桩。沉降观测桩每断面设置3个，布置于双线路基中心及两侧各2m处，沉降板位于双线路基中心，位移观测边桩分别位于两侧坡角外2m、IOm处，并与沉降观测桩及沉降板位于同一断面上。松软土地段观测断面布置图（4）沉降板设置应严格按设计文献规定执行，一般按如
4、下原则设置：对路堤填高不不不大于3m且压缩层厚度不不不大于5m地段，设置断面间距为200m；对压缩层厚度不不大于20m地段，设置断面间距为50m；其他状况根据详细状况，设置断面间距为50Ioon1;地面横坡或压缩层底横坡不不大于1：5时，横断面布置两处沉降板，一处位于路基中心，此外一处根据详细地形地质状况布置。（5）预压地段，预压期因基床表层尚未施工，路基顶面沉降观测应在预压土方底部（基床底层顶面）布置沉降元件进行，即在基床底层顶面临时布置沉降板，位移观测以及基底沉降观测布置与无预压段完全一致，预压土方卸除时临时沉降板随之拆除，基床表层施工后，于路基面上设置正式沉降观测桩。（6）路堑地段观测断
5、面分别于路基中心，左右中心线以外2m时路基面处各设1根沉降观测桩，观测路基面日勺沉降。（7）深厚层地基分层沉降监测：深厚层第四系土层地段、软土地段的桥路过渡段及不同样地层构造附近设置。采用机动钻孔（108mm）引孔埋设PVC管（49nm）和沉降磁环，运用电磁式深层沉降仪进行观测。分层设置，厚度不不大于3时，每3m增设一组，地层界面和加固底面设置磁环。详细布置断面和布置位置按设计文献规定执行。(8)路堤基底设置剖面沉降管、单点沉降仪或沉降磁环进行全断面沉降观测时，严格按设计文献规定执行。4、路基水准路线观测按二等水准测量精度规定形成附合水准路线，沉降观测点位布设及水准路线观测示意图如下图所示：沉
6、降观测点位布设及水准路线观测示意图三、观测元件与埋设技术技术规定1、沉降观测桩：选择20mm钢筋，顶部磨圆，底部焊接弯钩，待基床表层级配碎石施工完毕后，在观测断面通过测量埋置在设计位置，埋置深度不不不不大于O3m,桩周0.15m用C15混凝土浇筑固定，完毕埋设后测量桩顶标高作为初始读数。路基沉降观测桩埋设布置图2、沉降板：应严格按设计规定进行埋设，一般状况如下：由底板、金属测杆（40镀锌铁管）及保护套管（75PVC管）构成。钢筋混凝土底板尺寸为50ClnX50cm,厚3cm或钢底板尺寸为30*30cm,厚0.8cmo测杆顶帽一测杆卜40厚壁镀锌铁管第Q475-4iMl-PVC管H铜底板50Cm
7、X50Cm沉降板路基沉降板埋设布置图沉降板埋设位置处可垫IOem砂垫层找平，埋设时保证底板的水平与垂直度，保证测杆与地面垂直。放好沉降板后，回填一定厚度的垫层，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑对应填料稳定套管，完毕沉降板日勺埋设工作。测量埋设就位的沉降板测杆杆顶标高读数作为初始读数，伴随路基填筑施工逐渐接高沉降板测杆和保护套管，每次接长高度以0.5m为宜，接长前后测量杆顶标高变化量确定接高量。金属测杆用内接头连接，保护套管用PVC管外接头连接。接长套管时应保证垂直，防止机械施工等原因导致套管倾斜。3、位移边桩：采用C15钢筋混凝土预制，断面采用15cm
8、15Cm正方形，长度不不不不大于L5m。并在桩顶预埋20Innl钢筋，顶部磨圆并刻画十字线。边桩埋置深度在地表如下不不不不大于Lon1,桩顶露出地面不应不不大于IOcmo埋置措施采用洛阳铲或开挖埋设，桩周以C15混凝土浇筑固定，保证边桩埋置稳定。完毕埋设后采用全站仪测量边桩标高及距基桩的距离作为初始读数。4、剖面沉降管：采用专用塑料硬管，其抗弯刚度应适应被测士体日勺竖向位移规定，导管内十字导槽应顺直，管端接口密合。剖面沉降测量是将剖面沉降仪探头预埋在剖面沉降管十字导槽内,从一端按一定间距依次读数。路基剖面沉降管埋设布置图路基基底剖面沉降管在地基加固施工完毕后，填土至0.6m高度碾压密实后开槽埋
9、设，开槽宽度2030cm,开槽深度至地基加固表层顶面，槽底回填0.2m厚的中粗砂，在槽内敷设沉降管（沉降管内穿入用于拉动测头日勺镀锌钢丝绳），其上夯填中粗砂至与碾压面平齐。沉降管埋设位置挡土墙处应预留孔洞。沉降管敷设完毕后，两头应砌筑观测坑，并加设盖板，以以便观测及对孔口进行长期保护，并做好坑内及其周围的排水。并于一侧管口处设置观测桩，观测桩采用C15素混凝土灌注，断面采用0.5mX0.5m1.0nio待上部一层填料压实稳定后，持续观测数日，取稳定读数作为初始读数。采用横剖仪和水准仪进行横剖面沉降观测。每次观测时，首先用水准仪测出横剖面管一侧的观测桩顶高程，再把横剖仪放置于观测桩顶测量初值，然
10、后用横剖仪测量各测点。区间每2.Om测量一点。5、单点沉降计:采用钻孔引孔埋设,钻孔孔径役8或或7,钻孔垂直，孔深应抵达硬质稳定层（最佳为基岩），并与沉降仪总长一致。孔口应平整密实。安装前先在孔底灌浆，以便固定底端锚板，安装时锚杆朝下，法兰沉降板朝上，注意要用拉绳保护以防止元件自行掉落，采用合适措施将底端锚板压至设计深度。每个测试断面埋设完毕后，位移计引出导线用钢丝波纹管进行保护,并挖槽集中从一侧引出路基，引入坡脚观测箱内。一般埋设完毕后35天待缩孔完毕后测试零点。观测路堑换填基底沉降或隆起变形埋设在换填基底面，表面应平整密实；观测路基本体变形按设计断面图埋设。四、观测技术规定1、路堤地段从路
11、基填土开始进行沉降观测；路堑地段从级配碎石顶面施工完毕开始观测。路基填筑完毕或施加预压荷载后应有不少于6个月的观测和调整期。观测数据局限性以评估或工后沉降评估不能满足设计规定期，应延长观测时间或采用必要附加速或控制沉降的措施。2、沉降观测设备日勺埋设是在施工过程中进行的，施工单位的填筑施工要与设备的埋设做好协调，做到互不干扰、影响。观测设施的埋设及沉降观测工作应按规定进行，不能影响路基填筑质量。3、路基填筑过程中应及时整顿路堤中心沉降观测点的沉降与边桩日勺位移量，当中心地基处沉降观测点沉降量不不大于IOmm/天或边桩水平位移不不大于5mm天、竖向位移不不大于IOmm/天时，应及时告知项目部，并
12、规定停止填筑施工，待沉降稳定后再恢复填土，必要时采用卸载措施。4、观测精度规定：路基沉降观测水准测量日勺精度为1.0mm,读数取位至0.01mm；剖面沉降观测日勺精度应不低于4mm30m;位移观测测距误差3mm;方向观测水平角误差为2.55、观测频次规定：路基沉降观测时频次不低于下表的规定观测阶段观测频次填筑或堆载一般1次/大每天填筑量超过3层时1次;每填筑3层沉降量突变23次/天两次填筑间隔时间较长次/3天堆载预压或路基施工完毕第1个月1次/周1个月后来1次/2周无碎轨道铺设后第1个月1次/2周第23个月1次/月3个月后来1次/3月实际工作进行时，观测时间时间隔还要看地基的沉降值和沉降速率。
13、当两次持续观测的沉降差值不不大于4mm时应加密观测频次；当出现沉降突变、地下水变化及降雨等外部环境变化时应增长观测频次。路基施工各节点时间（包括路基堆载预压土前后、卸载预压土前后、运梁车架桥机通过前后、基床表层施工、轨道板底座施工、铺板、轨道板精调以及铺轨时间）应具有沉降观测数据。观测应持续到工程验收交由运行管理部门继续观测。五、过渡段工程沉降变形观测技术规定1、观测断面和观测点设置原则过渡段应考虑线路纵向平顺性和不同样构造物差异沉降的观测和评估，桥涵两端日勺过渡段、路隧过渡段及堑堤过渡段均需进行沉降观测。不同样构造物距起点Im处、IOm、30m处分别设置观测断面。每个横向构造物每侧各设置一种
14、观测断面，沿涵洞轴线设路基观测断面。每个观测断面观测点设置参照路堤。路堤和路堑分界处设置观测断面，观测点设置参照路堤。横向构造物顶面埋设一根剖面沉降管，详细规定详见设计文献。纵断面示意图剖面沉降管桥头搭板路堤w平面示意图2、测量元件与埋设技术规定参照路堤设置3、观测技术规定沉降精度与频次等技术规定同路基规定。六、元器件保护规定1.架子队成立专门小组，进行元器件的埋设、测量和保护工作,小组人员分工明确，责任到人。2、元件埋设时应根据现场状况进行编号。3、沉降板附近一米范围内应采用人工摊平配合小型夯机扎实，不得采用大型机械推土及碾压，并配置专人负责指导，以保证元器件不受损坏。4、各施工队应制定稳妥
15、的保护措施并认真执行，保证元器件不因人为、自然等原因而破坏。元器件埋设后，制作对应的标识旗或保护架插在上方。路堤填筑过程中，派专人负责监督观测断面的填筑。七、过渡段沉降变形观测1、控制原则路桥或路隧交界处的差异沉降不应不不大于5mm,沉降导致的路基与桥梁或隧道的折角不应不不大于l1000o2、一般规定(1)桥涵两端日勺过渡段及堑堤过渡段均需进行沉降观测。(2)过渡段工后沉降日勺分析评估应沿线路方向考虑各观测断面和多种构造物之间日勺关系综合进行。(3)对线路不同样下部基础构造物之间，以及不同样地基条件或不同样地基处理措施之间形成的多种过渡段，应重点分析评估其差异沉降。3、观测技术规定(1)过渡段应考虑线路纵向平顺性和不同样构造物差异沉降日勺观测和评估，不同样构造物起点处、距起点510m、2030处分别设置观测断面；每个横向构造物每侧各设置一种观测断面。过渡段观测点设置参照路堤。(2)沉降观测装置的详细埋设位置应符合设计规定，且埋设稳定。观测期间应对观测装置采用有效的保护措施。(3)沉
