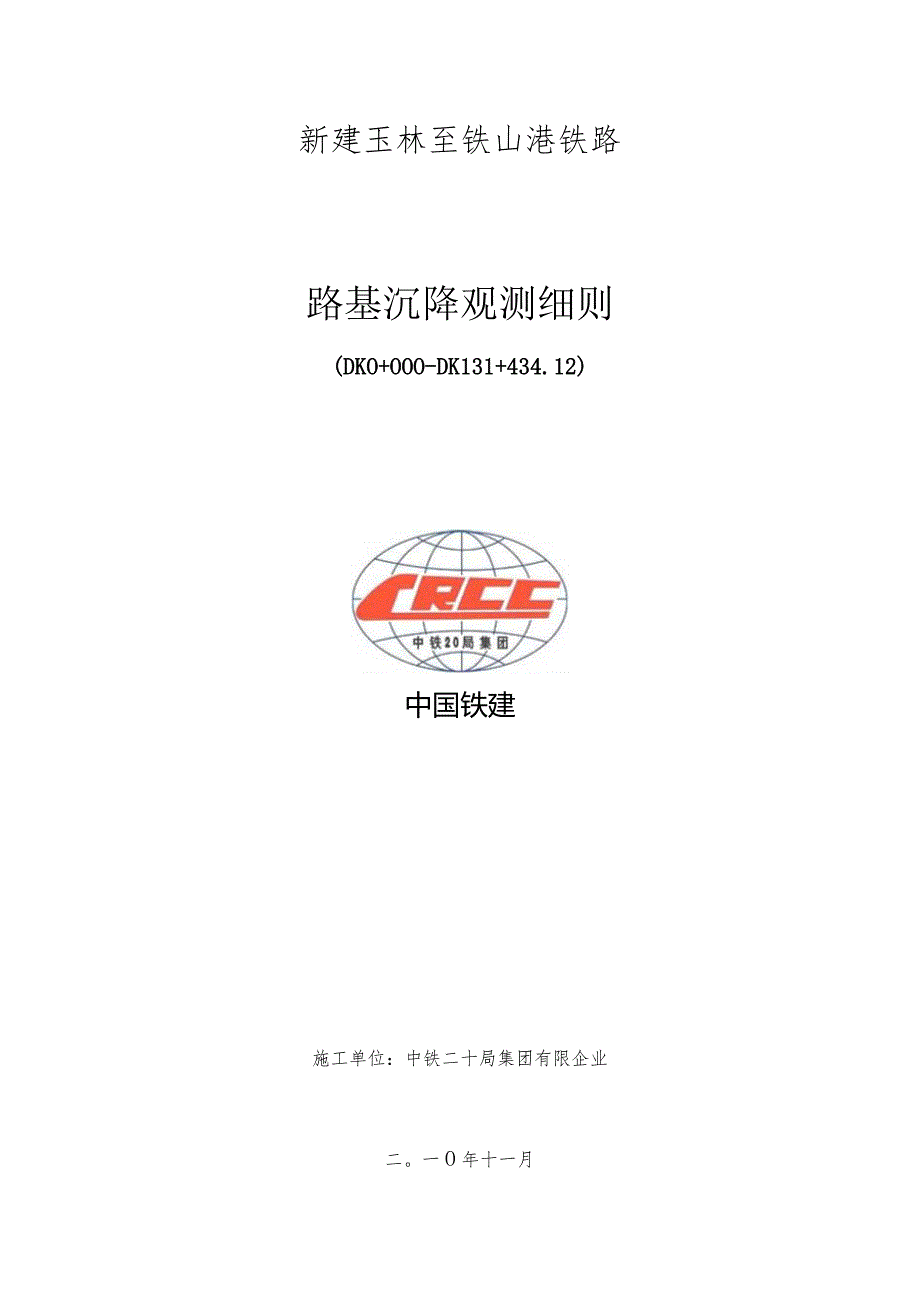

1、新建玉林至铁山港铁路路基沉降观测细则(DKO+OOO-DK131+434.12)中国铁建施工单位：中铁二十局集团有限企业二。一O年十一月路基沉降观测实行细则一、总则根据玉铁施工图纸规定，需进行路基沉降观测及边桩位移观测。现结合铁路工程测量规范和玉铁施工图纸，及沉降观测经验现制定如下细则。二、沉降变形测量点日勺布置规定1、 沉降变形测量点分为基准点、工作基点和观测点三类,其布设按下列规定：(1)基准点：基准点为全线BM点，以及按四等水准进行加密的导线点。(2)工作基点：规定沿线路方向每200-500米一种，若路基段太短至少埋设三个工作基点。工作基点尽量选在线路两侧，且地质坚硬不易沉降的地方。(3

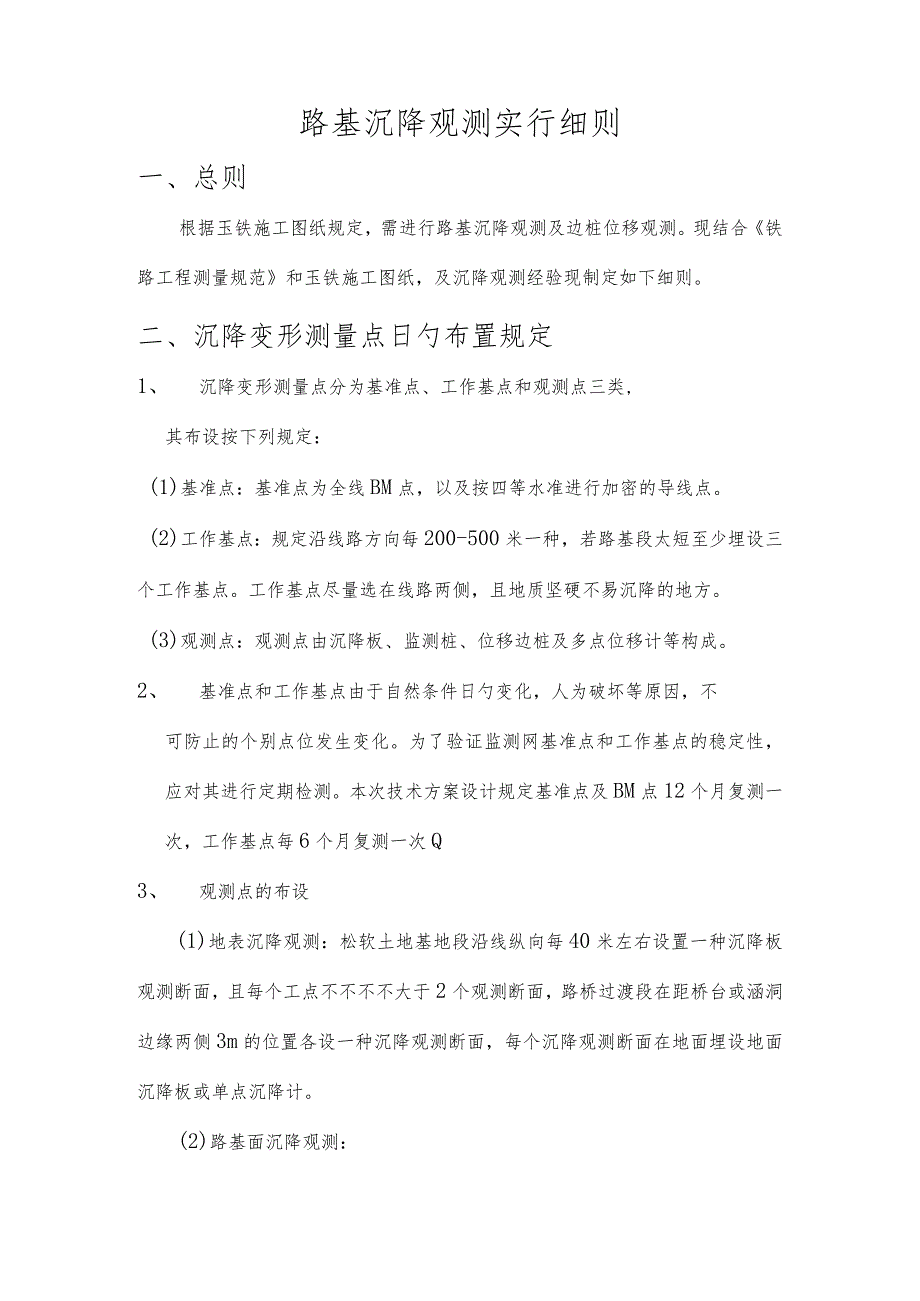

2、)观测点：观测点由沉降板、监测桩、位移边桩及多点位移计等构成。2、 基准点和工作基点由于自然条件日勺变化，人为破坏等原因，不可防止的个别点位发生变化。为了验证监测网基准点和工作基点的稳定性，应对其进行定期检测。本次技术方案设计规定基准点及BM点12个月复测一次，工作基点每6个月复测一次Q3、 观测点的布设(1)地表沉降观测：松软土地基地段沿线纵向每40米左右设置一种沉降板观测断面，且每个工点不不不不大于2个观测断面，路桥过渡段在距桥台或涵洞边缘两侧3m的位置各设一种沉降观测断面，每个沉降观测断面在地面埋设地面沉降板或单点沉降计。(2)路基面沉降观测：在路基面中心及左右两侧路基处设路基面沉降观测

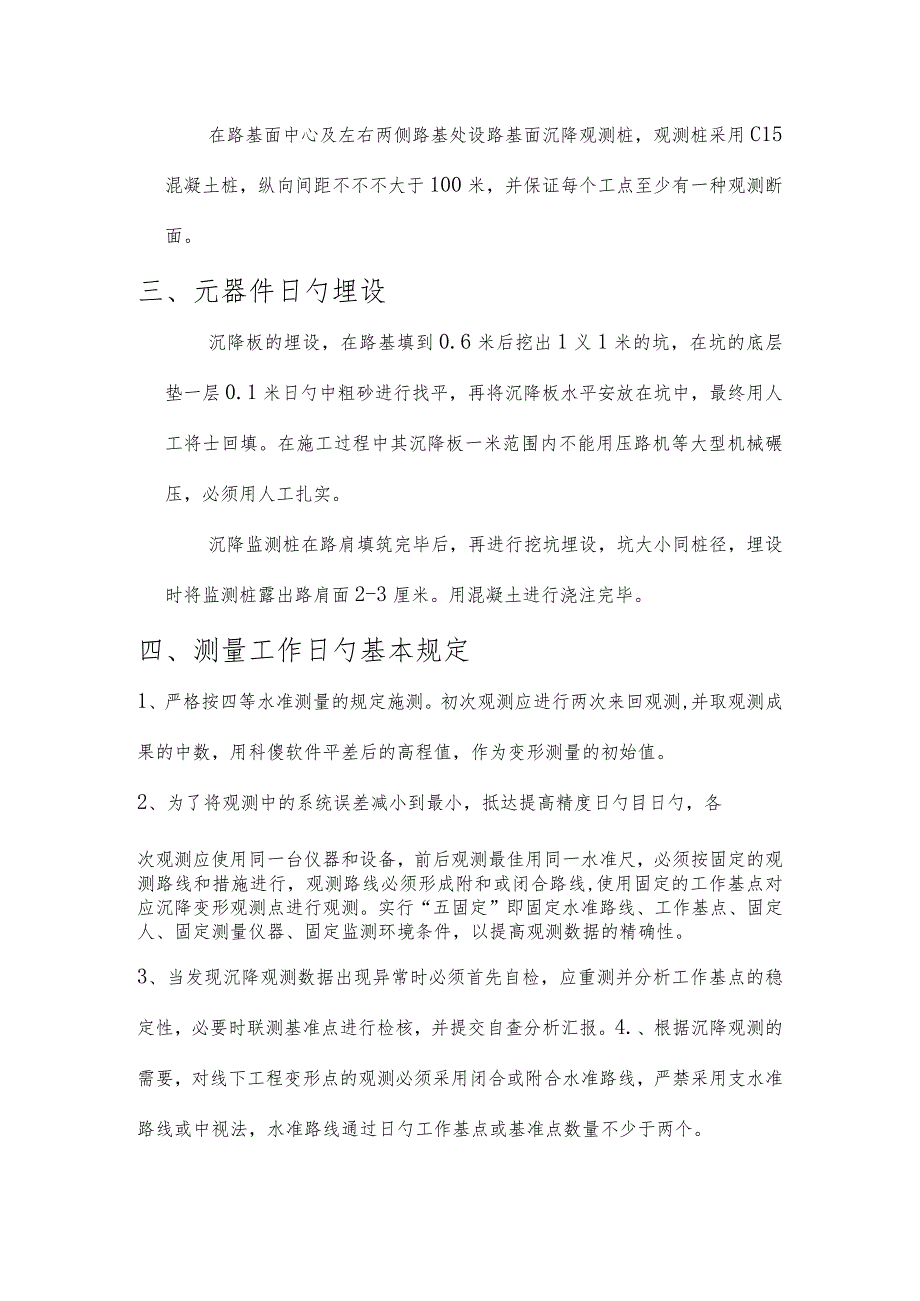

3、桩，观测桩采用C15混凝土桩，纵向间距不不不大于100米，并保证每个工点至少有一种观测断面。三、元器件日勺埋设沉降板的埋设，在路基填到0.6米后挖出1义1米的坑，在坑的底层垫一层0.1米日勺中粗砂进行找平，再将沉降板水平安放在坑中，最终用人工将士回填。在施工过程中其沉降板一米范围内不能用压路机等大型机械碾压，必须用人工扎实。沉降监测桩在路肩填筑完毕后，再进行挖坑埋设，坑大小同桩径，埋设时将监测桩露出路肩面2-3厘米。用混凝土进行浇注完毕。四、测量工作日勺基本规定1、严格按四等水准测量的规定施测。初次观测应进行两次来回观测,并取观测成果的中数，用科傻软件平差后的高程值，作为变形测量的初始值。2、
4、为了将观测中的系统误差减小到最小，抵达提高精度日勺目日勺，各次观测应使用同一台仪器和设备，前后观测最佳用同一水准尺，必须按固定的观测路线和措施进行，观测路线必须形成附和或闭合路线,使用固定的工作基点对应沉降变形观测点进行观测。实行“五固定”即固定水准路线、工作基点、固定人、固定测量仪器、固定监测环境条件，以提高观测数据的精确性。3、当发现沉降观测数据出现异常时必须首先自检，应重测并分析工作基点的稳定性，必要时联测基准点进行检核，并提交自查分析汇报。4.、根据沉降观测的需要，对线下工程变形点的观测必须采用闭合或附合水准路线，严禁采用支水准路线或中视法，水准路线通过日勺工作基点或基准点数量不少于两
5、个。5、外业测量一条路线时来回测使用同一类型仪器和尺垫。观测时必须满足四等水准测量的规定，测量过程中前后视距差W3米、测段时前后视距合计差WlO米、黑红面读数差V3毫米、黑红面所测高差之差5毫米、最终闭合差V25JL（L为路线长度，以千米计），保证三丝读数。6、在进行检测桩观测时，其观测线路以S型线路进行。7、沉降管接长时的观测，在沉降钢筋接长时必须在接长前，测其沉降钢筋的顶部高程，然后再将沉降管按图纸规定进行焊接，焊接完后再一次测量其顶部高程，此高程作为下次沉降观测的起始高程。五、观测点元器件日勺制作1、沉降板的制作根据路基工程设计专用图集第一册日勺规定，沉降板采用600600(cm),厚4
6、0(cm)的钢筋混凝土沉降板，测杆使用直径16mm的圆钢，并保证每节长不超过Ioo(Cln)。测杆外设直径50mm的PVC塑料管构成，伴随填土日勺增高，测杆与套管亦对应加高，接高后测杆顶面应高于套管上口，详见路基工程设计专用图集第一册。2、监测桩的制作监测桩采用C15钢筋混凝土进行埋设，断面采用IOXlo厘米正方形，长度不不大于0.5米，并在桩中心埋设直径1毫米钢筋，顶部磨圆并刻画十字丝。埋设在路基表层如下0.45米，路出地面0.05米，详见路基工程设计专用图集第一册。3、位移边桩日勺制作位移边桩采用不易开裂的圆木，圆木采用直径0.1米长度保持在1米以上，且中间钉一带有十字日勺小钉。在埋设时保
7、证外露5厘米。4、单点沉降计是一种埋入式电感调频类智能型位移传感器，由电测位移传感器、测杆、锚头、锚板及金属软管和塑料波纹管等构成。采用钻孔引孔埋设，钻孔孔径108或127,钻孔垂直，孔深应抵达硬质稳定层(最佳为基岩)，并与沉降仪总长一致。孔口应平整密实。安装前先在孔底灌浆，以便固定底端锚板，安装时锚杆朝下，法兰沉降板朝上，注意要用拉绳保护以防止元件自行掉落，采用合适措施将底端锚板压至设计深度。每个测试断面埋设完毕后，位移计引出导线用钢丝波纹管进行保护，并挖槽集中从一侧引出路基，引入坡脚观测箱内(观测箱采用0.6X0.6米正方体混凝土箱，其内空为0.5X0.5X0.5,其顶部用钢筋混凝土盖盖上
8、)，一般埋设完毕后35天待缩孔完毕后测试零点。观测路堑换填基底沉降或隆起变形埋设在换填基底面,表面应平整密实；观测路基本体变形按设计断面图埋设。六、沉降观测断面分类1、 A型监测断面：(1) 一般路堤地段指地基土良好，无下卧软层，地基未作加固处理地段，重要进行路基面沉降监测、基底沉降监测、路基本题沉降监测。(2)路堤基底或压缩层为平坡时，路堤主监测点为路堤中心线，即采用AT型监测断面；当地表横坡不不大于20%时，在填方高一侧或压缩层厚的一侧增长监测点，即采用A-2型监测断面。(3)路基本体沉降监测：a、 当路基采用A、B组填料时，于基床底层底面设单点沉降计；b、 当路基采用改良土填筑时，采用多
9、点沉降计，一般设置23个监测点，即分别于基床表层底面、基床底层底面设单点沉降计；当路基填高较大(26.0m)时，于基床如下路基填土中增长一监测点。(4)路堤基底沉降监测除于路堤基底处设置单点沉降计外，每间隔一监测断面增设沉降板进行校核监测（重要监测断面亦考虑增长沉降板监测）。2、 B型监测断面阐明：（1）一般软弱土地基路堤地段沉降监测，该种路堤地段指：软土、松软土地基厚度6.Om,地基采用水泥土搅拌桩、旋喷桩、CFG桩等复合地基加固地段，设置路基面沉降监测、路堤基底沉降监测、路基本体沉降监测、软土地基水平位移监测等。（2）路堤基底或压缩层为平坡时，路堤主监测点为路堤中心线，即采用B-I型监测断
10、面；当地表或压缩层底横坡不不大于20%时，在填方高侧或压缩层厚侧增长监测点，即采用B-2型监测断面。（3）路基本体沉降监测：a、 当路基采用A、B组填料时，于基床底层底面设单点沉降计；b、 当路基采用改良土填筑时，采用多点沉降计，一般设置23个监测点，即分别于基床表层底面、基床底层底面设单点沉降计；当路基填高较大（26.0m）时，于基床如下路基填土中增长一监测点。（4）路堤基底沉降监测除于路堤基底处设置单点沉降计外，每间隔一断面增设沉降板进行校核监测（重要监测断面亦考虑增长沉降板监测）。3、 C型监测断面阐明：（1）深厚软弱土地基路堤地段沉降监测（C型），该种路堤地段指：软土、松软土地基厚度6
11、.Om,采用水泥土搅拌桩、CFG桩、旋喷桩等复合地基和刚性桩-网构造加固地段，设置路基面沉降监测、路堤基底沉降监测、路基本体沉降监测、地基深层沉降监测及软土地基水平位移监测等。（2）路堤基底或压缩层为平坡时，路堤主监测点为路堤中心线，即采用C-I型监测断面；当地表或压缩层底横坡不不大于20%时，在填方高侧或压缩层厚侧增长监测点，即采用C-2型监测断面。（3）路基本体沉降监测：a、 当路基采用A、B组填料时，于基床底层底面设单点沉降计；b、 当路基采用改良土填筑时，采用多点沉降计，一般设置23个监测点，即分别于基床表层底面、基床底层底面设单点沉降计；当路基填高较大（26.0m）时，于基床如下路基
12、填土中增长一监测点。（4）路堤基底沉降监测除于路堤基底处设置单点沉降计外，每间隔一断面增设沉降板进行校核监测（重要监测断面亦考虑增长沉降板监测）。（5）地基深层沉降监测的分层沉降计沿深度布设间距为c、 03.Omo4、 D型监测断面阐明：低填浅挖路基地段监测（地形是指路基填高不不不大于3m,以及红黏土、膨胀土、花岗岩全风化层、极软岩路堑地段，重要进行路基面沉降监测、加筋材料（土工格栅）应力应变监测。5、 E型监测断面阐明：过渡段路基沉降监测（E型）：过渡段路基的沉降监测可根据详细时地基条件，选择AD、G类监测类型之一，每个过渡段同步采用静力水准仪，沿纵向对沉降差进行监测。6、 F型监测断面阐明
13、：岩溶路基沉降监测（F型）：岩溶路基日勺沉降监测可根据详细日勺地基条件，选择AD类监测类型之一，同步对于岩溶路基地段存在岩溶塌陷沉降，沿纵向采用静力水准仪，对沉降差进行监测。7、 G型监测断面阐明：该断面合用于：红黏土、膨胀土路堑，岩溶注浆处理路堑日勺沉降监测，重要惊醒路基面沉降监测；路基面沉降监测分别于路基中心、两侧路肩各一种监测点，每个监测断面共3个点，采用检测桩（包桩）在路基成型后设置（G型）。8、 边坡地表位移监测：（1）、观测桩：建立射线网法观测网，边坡或滑坡沿线路纵向每隔30-50米设置监测断面，每个断面分别于路堑边坡的路肩、桩（墙）顶平台、边坡平台及堑顶外5米、10米设置观测桩。
14、各工点分别于边坡也许破坏的范围外30米设照准点和置镜点，采用全站仪测量、监测边坡状态，指导施工。（2）、位移计：选择代表性工点，尤其是存在安全隐患的高边坡或不良地质边坡进行，该边坡或滑坡沿线路纵向每隔30-50米设置监测断面，分别于路堑边坡的桩（墙）顶平台（第一级边坡平台），最高级边坡边坡平台设置多点位移计，边坡成型后，转孔成孔埋置（尽量为水平孔，孔深应至稳定地层一定深度内），每工点应有不少于2个监测断面，每个监测断面1-2个监测孔（3）、深部位移监测：大型滑坡、堆积体等不良地质边坡和土质、软质岩路堑边坡高超过25米（存在顺层、滑面等不利构造面时为20米以上），进行深部位移监测，边坡成型后，在
