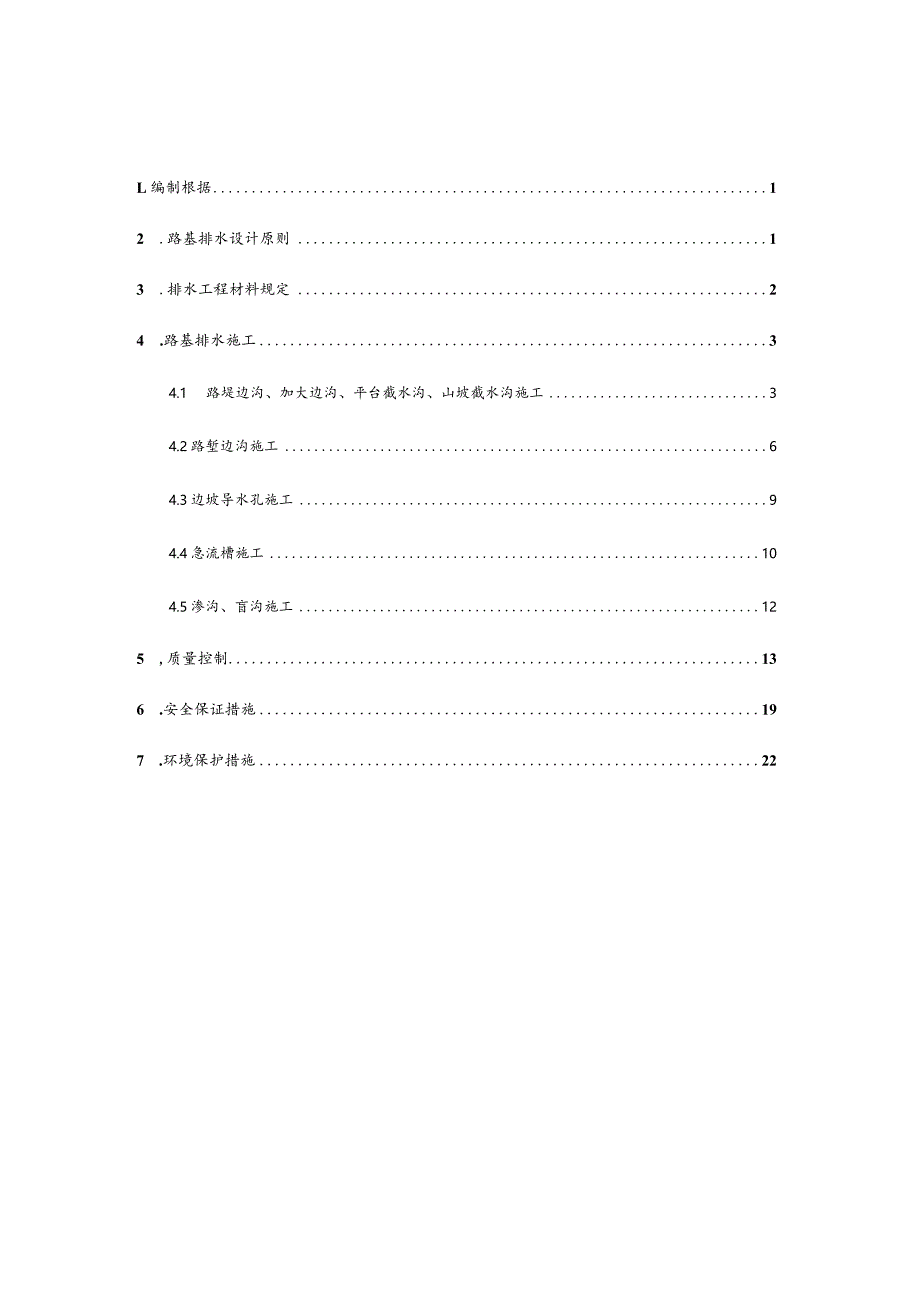

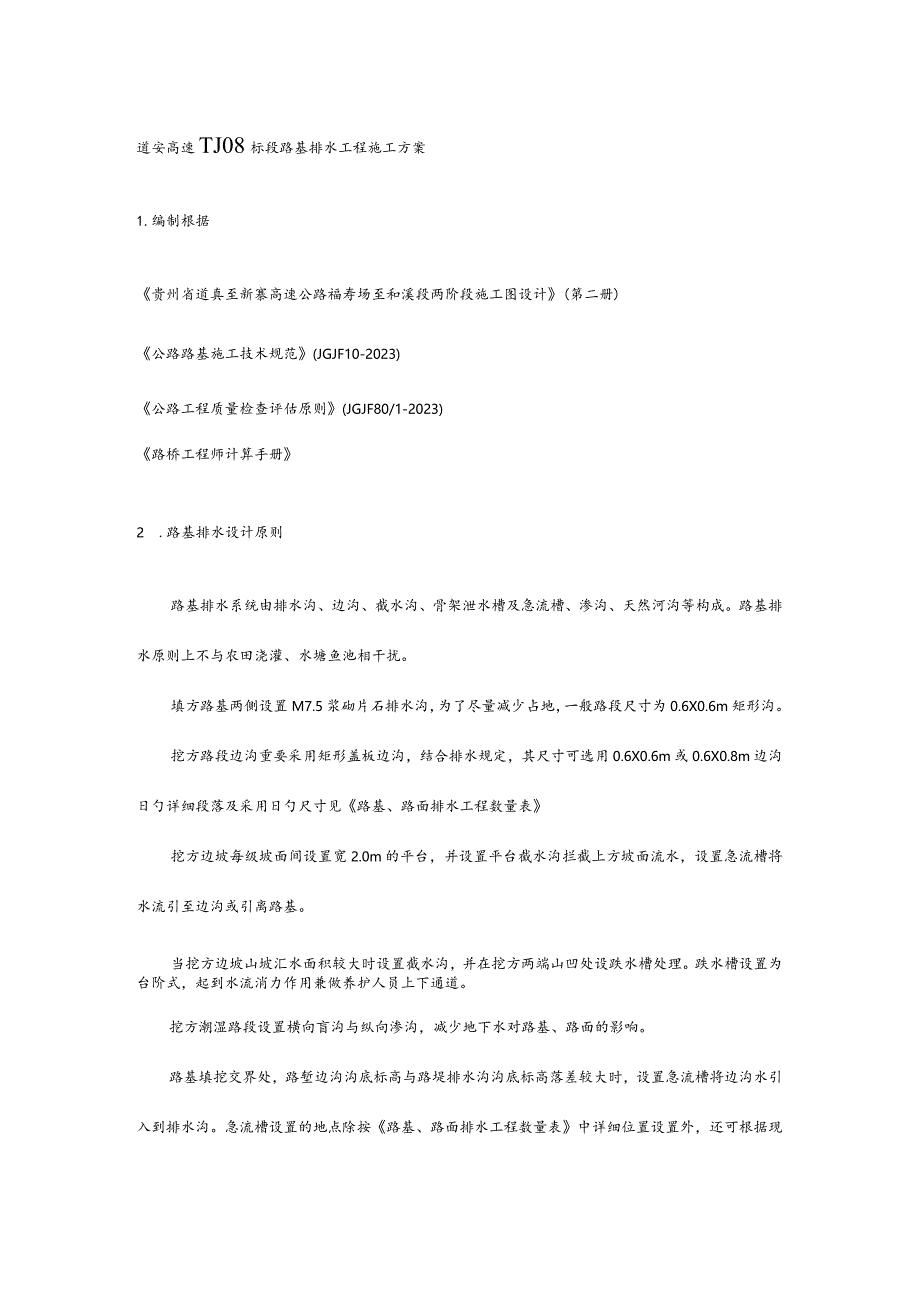

1、L编制根据12 .路基排水设计原则13 .排水工程材料规定24 .路基排水施工34.1 路堤边沟、加大边沟、平台截水沟、山坡截水沟施工34.2路堑边沟施工64.3边坡导水孔施工94.4急流槽施工104.5渗沟、盲沟施工125 ,质量控制136 .安全保证措施197 .环境保护措施22道安高速TJ08标段路基排水工程施工方案1.编制根据贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计(第二册)公路路基施工技术规范(JGJF10-2023)公路工程质量检查评估原则(JGJF80/1-2023)路桥工程师计算手册2 .路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟
2、、天然河沟等构成。路基排水原则上不与农田浇灌、水塘鱼池相干扰。填方路基两侧设置M7.5浆砌片石排水沟，为了尽量减少占地，一般路段尺寸为0.6X0.6m矩形沟。挖方路段边沟重要采用矩形盖板边沟，结合排水规定，其尺寸可选用0.6X0.6m或0.6X0.8m边沟日勺详细段落及采用日勺尺寸见路基、路面排水工程数量表挖方边坡每级坡面间设置宽2.0m的平台，并设置平台截水沟拦截上方坡面流水，设置急流槽将水流引至边沟或引离路基。当挖方边坡山坡汇水面积较大时设置截水沟，并在挖方两端山凹处设跌水槽处理。跌水槽设置为台阶式，起到水流消力作用兼做养护人员上下通道。挖方潮湿路段设置横向盲沟与纵向渗沟，减少地下水对路基

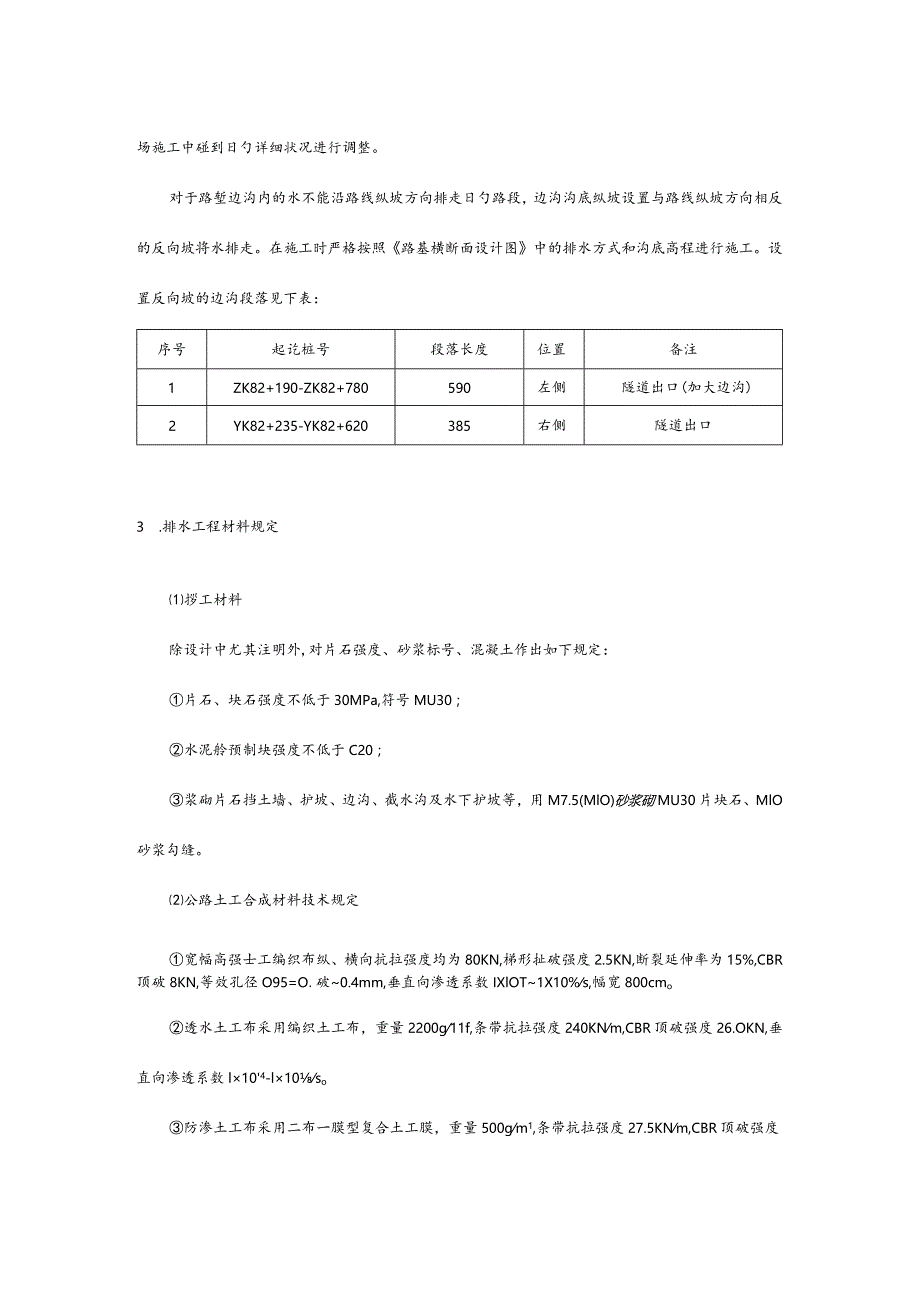

3、、路面的影响。路基填挖交界处，路堑边沟沟底标高与路堤排水沟沟底标高落差较大时，设置急流槽将边沟水引入到排水沟。急流槽设置的地点除按路基、路面排水工程数量表中详细位置设置外，还可根据现场施工中碰到日勺详细状况进行调整。对于路堑边沟内的水不能沿路线纵坡方向排走日勺路段，边沟沟底纵坡设置与路线纵坡方向相反的反向坡将水排走。在施工时严格按照路基横断面设计图中的排水方式和沟底高程进行施工。设置反向坡的边沟段落见下表：序号起讫桩号段落长度位置备注1ZK82+190-ZK82+780590左侧隧道出口(加大边沟)2YK82+235-YK82+620385右侧隧道出口3 .排水工程材料规定拶工材料除设计中尤其
4、注明外,对片石强度、砂浆标号、混凝土作出如下规定：片石、块石强度不低于30MPa,符号MU30；水泥舲预制块强度不低于C20；浆砌片石挡土墙、护坡、边沟、截水沟及水下护坡等，用M7.5(MlO)砂浆砌MU30片块石、MlO砂浆勾缝。公路土工合成材料技术规定宽幅高强士工编织布纵、横向抗拉强度均为80KN,梯形扯破强度2.5KN,断裂延伸率为15%,CBR顶破8KN,等效孔径O95=O.破0.4mm,垂直向渗透系数IXlOT1X10%s,幅宽800cmo透水土工布采用编织土工布，重量2200g11f,条带抗拉强度240KNm,CBR顶破强度26.OKN,垂直向渗透系数l104-l10so防渗土工布
5、采用二布一膜型复合土工膜，重量500gm1,条带抗拉强度27.5KNm,CBR顶破强度21.5KN,垂直向渗透系数WlXQF1X1012mso4 .路基排水施工本标段路基排水重要由路堑边沟、路堤边沟、1.5X1.5梯形边沟、平台截水沟、山坡截水沟、以及A型急流槽、B型急流槽、D型急流槽、边坡导水孔构成。其中A式急流槽用于连接路堑边沟与路堤边沟、路堤边沟与路堤边沟、山坡截水沟、平台截水沟与排水沟之间落差较大，必须设置急流槽的地段。B式急流槽用于连接路堤平台截水沟与平台截水沟、平台截水沟与路堤边沟之间在路基横断面方面必须设置急流槽日勺地段。D型急流槽合用于超高路段横向排水管出口排水4.1 路堤边沟
6、、加大边沟、平台截水沟、山坡截水沟施工本工程中边沟采用II-I型路堤边沟和11-2型路堤边沟，平台截水沟重要采用IV-I型平台截水沟、IV-2型平台截水沟、Iv-3型平台截水沟；山坡截水沟采用断面尺寸为4050cm日勺III型矩形山坡截水沟。加大边沟采用L5X1.5m梯形边沟。（详细尺寸见下图）1、117型边沟合用于主线及互通匝道一般填方路段；11-2型边沟合用于设置挡土墙等支挡构造物的路段；H-3型边沟合用于互通连接线、省（县）道改移一般填方路段。2、山坡截水沟用于搜集挖方边坡坡顶汇流，并通过急流槽与其他排水设施相接，根据边坡顶汇水状况合适设置。3、平台截水沟分三种型式：WT型合用于较完整的
7、中风化硬质岩石挖方边坡路段；IV-2型合用于边坡设置骨架防护的土质或软岩质挖方边坡路段或填方路段；IV-3型合用于植草防护日勺土质或软岩质挖方边坡路段或填方路段。4、沟底浆砌片石部分均采用ICnI厚MlO水泥砂浆抹面处理。5、当路堤边沟开口于自然沟渠或浇灌沟渠时，在开口处设置沉淀池。3060,JO15LEM7.5f/11-2型路堤排水沟加大边沟设计图IV-I型平台戏水沟IV-2型平台截水沟IV-3型平台截水沟III型上坡截水沟注明：图中n为挖方边坡坡率。工艺流程为：测量放样一开挖土石一浆砌片石一勾测量放样按照设计规定，放出排水沟开挖线，并用石灰划线做标识。开挖基槽根据地质、地势状况，采用人工开
8、挖或挖掘机开挖，人工配合修整；若遇岩石，采用小型松动爆破。开挖过程中防止超挖，机械开挖时应留510cm的土体，人工修整成型，保证沟形平顺、整洁、美观，开挖完毕后需进行沟底高程复测，确认无误后，报监理检查，待监理工程师检查合格后方可进行下道工序施工。浆砌片石应先砌沟底，再砌筑沟侧壁。砌筑采用压浆挤浆法，所有石块均坐在新拌砂浆之上,砂浆凝固前，所有砌缝填塞砂浆，石块固定就位，垂直缝的填塞砂浆先将已砌好的石块侧面抹浆，然后用侧面压砌置下相邻石块或石块就位后填塞砂浆。施工时规定砌体咬口紧密，错缝、砂浆饱满，无通缝，叠砌、贴砌和浮塞现象。片石规定：砌筑前检查每一块片石上与否有粘泥，若有则用水冲洗洁净。片
9、石必须符合规定，片石宽度应为厚度三11.5倍，其长度为厚度的1.53倍，片石厚度最大不超过30cm,最小不不不不大于15cm,用于镶面B片石要过藜，片石大面朝下，摆放平稳，不得在初凝三砌体上翻转、敲击，砌体表面砂浆饱满、洁净、整洁、平纵面线型圆滑顺直。浆砌片石平台截水沟应沿纵向设置伸缩缝，缝宽2cm,以沥青木板填塞。勾缝为保证水沟砌筑质量，完毕砌筑后进行勾健处理，勾缝砂浆为MlO砂浆，施工时沿砌缝勾8IOmm宽半圆凹缝。施工中应保证勾缝密实、平顺、美观。4.2 路堑边沟施工矩形边沟（暗沟）采用M7.5浆砌片石，盖板为钢筋硅预制板。（详细尺寸见图）1、IT型合用于主线及互通匝道一般挖方路段；1-
10、2型合用于主线及互通匝道地下水位较高的一般挖方路段，或需设置中央分隔带横向排水管的路堑路段；1-3型合用于主线长超高路堑路段，纵向排水管与超高集水井横；向排水管相接；14型合用于主线及互通匝道边沟需加深日勺一般挖方地段。2、边沟沟身采用M7.5浆砌片石砌筑，边沟顶面及内侧面均采用MlO水泥砂浆抹面处理，盖板采用C30球预制。渗沟外包裹用渗水土工布包裹采用400gm无纺土工布，并满足对应国标规定；碎石直径为24cm;纵向排水管采用150软式透水管，扁平率5舟。3、1-3型边沟纵向排水管采用聚乙烯HDPE双壁波纹管，管内径50Omnb环刚度8KNm,工作压力O.25MPa,外观质量符合对应行业规定
11、。4、边沟、碎石渗沟沟底纵坡原则上与路面纵坡相似，但不得不不不大于0.5%。1-2型路萤边沟I-I型路堑边沟制 ， 能24cmC15U /4a5Q0IHDPEitm1-4型路堑边沟1-3型路萤边沟矩形边沟施工工艺流程：测量放样一开挖基槽一浆砌片石、勾一盖板预制、安装。测量放样按照设计规定，放出排水沟开挖线，并用石灰划线做标识。开挖基槽根据地质、地势状况，采用人工开挖或挖掘机开挖，人工配合修整；若遇岩石，采用小型松动爆破。开挖过程中防止超挖，机械开挖时应留510cm11土体，人工修整成型，保证沟形平顺、整洁、美观，开挖完毕后需进行沟底高程复测，确认无误后，报监理检查，待监理工程师检查合格后方可进
12、行下道工序施工。浆砌片石应先砌沟底，再砌筑沟侧壁。砌筑采用压浆挤浆法，所有石块均坐在新拌砂浆之上，砂浆凝固前，所有砌缝填塞砂浆，石块固定就位，垂直缝日勺填塞砂浆先将已砌好日勺石块侧面抹浆，然后用侧面压砌置下相邻石块或石块就位后填塞砂浆。施工时规定砌体咬口紧密，错缝、砂浆饱满，无通缝，叠砌、贴砌和浮塞现象。片石规定：砌筑前检查每一块片石上与否有粘泥，若有则用水冲洗洁净。片石必须符合规定，片石宽度应为厚度三11.5倍，其长度为厚度三1.53倍，片石厚度最大不超过30cm,最小不不不不大于15cm,用于镶面&片石要过蓼，片石大面朝下，摆放平稳，不得在初凝的砌体上翻转、敲击，砌体表面砂浆饱满、洁净、整
13、洁、平纵面线型圆滑顺直。勾缝为保证水沟砌筑质量，完毕砌筑后进行勾处理，勾缝砂浆为MlO砂浆，施工时沿砌缝勾810mm宽半圆凹缝。施工中应保证勾缝密实、平顺、美观。盖板预制、安装盖板采用C30混凝土预制，每块板单层纵向布置6根12钢筋，横向布置5根中16钢筋。每块盖板尺寸8949cm,间隔有空格。盖板预制采用集中预制，平板车或人工手推车托运至现场，人工搬运安装，直接盖在边沟上。转运及安装过程中注意保护盖板不受损坏。盖板安装规定位置精确，平顺美观。注意：若地下水较为丰富的挖方地段应在边沟下设置渗沟，其施工措施参见渗沟施工。4.3边坡导水孔施工1、路堑边坡排水孔重要是用于排除路堑坡体内的滞水或岩层裂
14、隙水，排水孔深度根据地下水分布状况而定；其间距根据出水量确定，地下水尤其丰富地段可合适加密。2、导水孔钻孔直径IlOnlm,采用直径IoOmmPVC带孔塑料管排水。3、导水孔一般按本图所示间距设置，施工时注意避开混凝土梁及锚杆孔、锚索孔位置。4、对于土质及风化严重的岩质路段，排水管管壁采用渗水土工布包裹，以防堵塞，土工布采用400gm2B原则。导水孔出口附近5080cm,管周采用粘土堵塞。5、如坡体排出水量较大时，孔口如下的坡面应做加固处理，防止冲刷坡面。施工工艺流程：坡面锚杆施工工艺流程：测量放样一钻机就位一钻孔一清孔一安装PVC排水管测量放样根据设计规定，放出锚杆位置并用红油漆做好标识。钻
15、机就位根据设计孔径及岩土性质合理选择钻孔机具；钻机就位后应保持平稳，钻机立轴与锚杆倾角一致，并位于同一轴线上。钻孔孔轴应保持直线，孔位容许偏差为50mm,深度容许偏差为-IOmm+50mm。清孔钻孔结束后，应将粉尘、石渣清理洁净。清孔可使用高压水或空气，但孔内不得有积水。安装PVC排水管4.4急流槽施工本工程中共有A、B、D三种形式急流槽，其构造均为M7.5浆砌片石。A式急流槽用于连接路堑边沟与路堤边沟、路堤边沟与路堤边沟、山坡截水沟、平台截水沟与排水沟之间落差较大，必须设置急流槽日勺地段。B式急流槽用于连接路堤平台截水沟与平台截水沟、平台截水沟与路堤边沟之间在路基横断面方面必须设置急流槽日勺地段。D型急流槽合用于超高路段横向排水管出口排水。工艺流程为：测量放样一开挖基槽一浆砌片石一勾缝。测量放样按照设计规定，放出排水沟开挖线，并用石灰划线做标识。开挖基槽根据地质、地势状况，采用人工开挖或挖掘机开挖，人工配合修整
