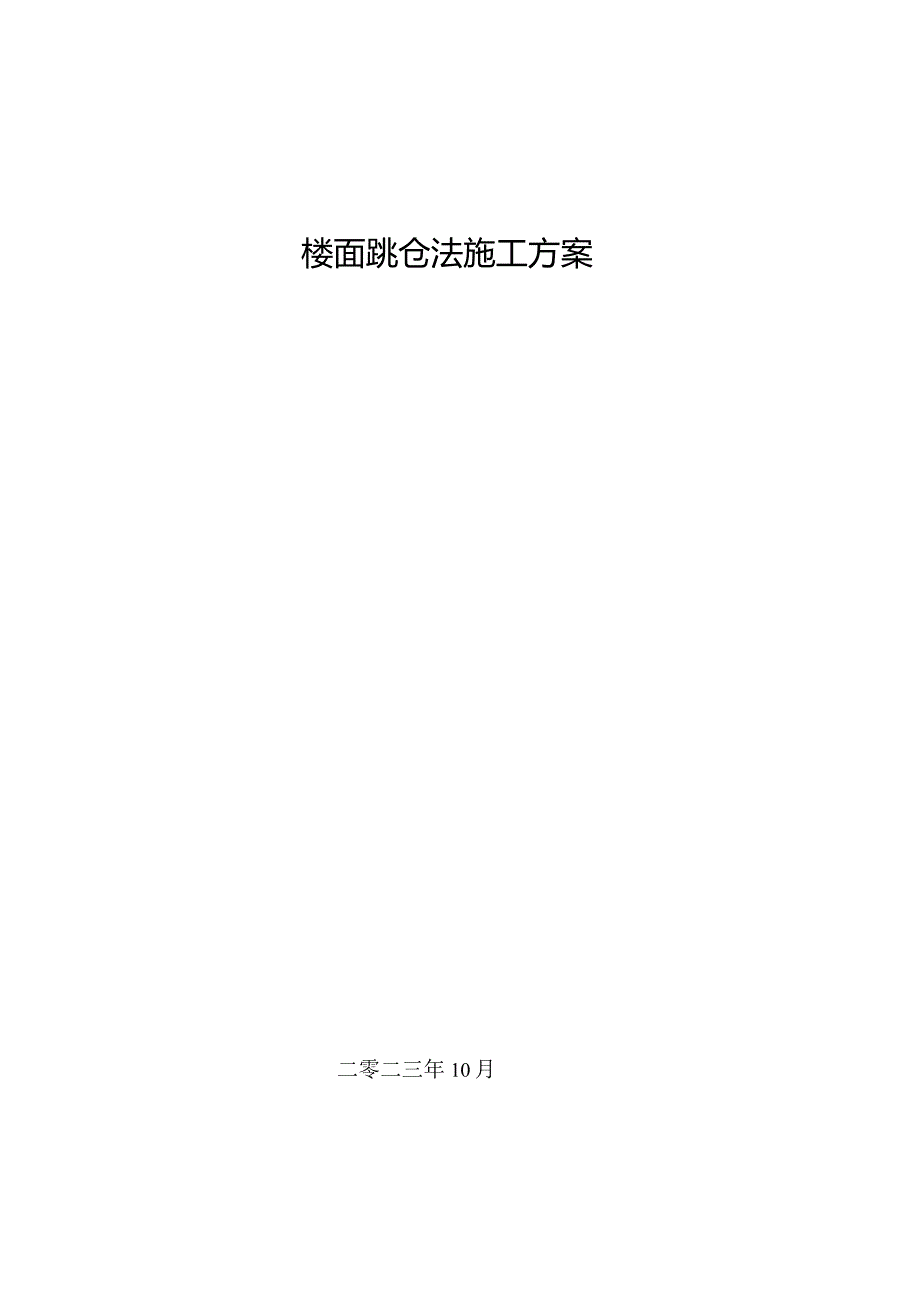

1、楼面跳仓法施工方案二零二三年10月1、工程基本情况工程名称工程地点建筑面积(m2)总建筑面积33286.8mz单层建筑面积10336.24m2框架建筑高度(m)23m结构类型地上层数3层一层层高(m)一层层高7.9m地下层数/其它主要层高(m)二层层高为7.5m,三层层高7m工程开工日期：2023年8月2日划竣工日期：2024年5月7日工期280日历2、各责任主体名称建设单位设计单位施工单位监理单位项目经理总监理工程师技术负责人专业监理工程师安全员二、编制依据结构及建筑施工图纸混凝土结构工程施工质量验收规范GB50204-2015建筑工程施工质量验收统一标准GB50300-2013工程测量规范
2、GB50026-2007补偿收缩混凝土应用技术规程JGJ/T178-2009建筑机械使用安全技术规程JGJ33-2012大体积混凝施工规范GB50496-2009超长大体积混凝土结构跳仓法技术规程DB11/T12002015混凝土质量控制标准GB50164-2011建筑地基基础设计规范GB50007-2011建筑地基基础设计规范GB50007-2011混凝土结构工程施工施工质量验收规范GB50202-2013超长混凝土结构无缝施工标准JGJ/T492-2023三、跳仓法施工概念在超长混凝土结构施工中，在早期温度收缩应力较大的阶段，将超长的混凝土块体分为若干小块体间隔施工，经过短期的应力释放在后
3、期收缩应力较小的阶段再将若干小块体连成整体，依靠混凝土抗拉强度抵抗下一阶段的温度收缩应力的施工方法。四、跳仓法施工优点按照现行混凝土设计规范,混凝土结构为避免超长引起使用期与施工期的收缩裂缝，需要设置永久伸缩缝与施工后浇带。但永久性伸缩缝在防水材料老化后，经常成为渗水的源泉，后浇带也带来一系列的质量与施工难题，如后浇带清理工作艰难，施工质量难以保证，在预防墙体与楼板收缩裂缝效果上并不理想。因此防止混凝土结构裂缝是一个综合性的问题,通过留设后浇带来防止混凝土裂缝不是万能的，相反可以通过落实“减、放、抗”的综合施工措施，来有条件地取消各种后浇带与结构缝，从而极大地实现方便施工、加快施工进度、减小施
4、工成本、提高施工质量。“跳仓法”利用“抗放兼施”的思想取消后浇带,即能保证施工质量又能加快工期。五、跳仓法施工的原理“跳仓法”的原理就是“放”与“抗”的原理,早期对混凝土的应力进行释放，后期利用混凝土自身的抗拉能力来“抗”防止混凝土裂缝。“放”是基于目前在工民建混凝土结构中，胶凝材料（水泥）水化放热速率较快，l3d达到峰值，以后迅速下降，经过714d接近环境温度的特点，通过对现场施工进度、流水、场地的合理安排，先将超长结构划分为若干仓，分仓间隔施工，相邻仓混凝土需要间隔7天后才能施工相连，通过跳仓间隔释“放”混凝土前期大部分温度变形与干燥收缩变形引起的约束应力。“抗”的基本原则是在不增加胶凝材
5、料用量的基础上，尽量提高混凝土的抗拉强度，主要从控制混凝土原材料性能、优化混凝土配合比入手，包括控制骨料粒径、级配与含泥量，尽量减小胶凝材料及用水量，控制混凝土入模温度与入模坍落度以及完善的混凝土浇筑与养护措施，确保混凝土的浇筑质量，提高混凝土的抗拉强度，利用徐变减小收缩应力，结构整体封仓后，以混凝土本身的抗拉强度抵抗后期的收缩应力。“抗”的措施还包括加强构造配筋，尤其是板角处的放射筋与大梁中的腰筋。整个过程“先放后抗”，最后“以抗为主”。从约束收缩公式分析中，可得混凝土结构中的变形应力并不是随结构长度或约束情况而线性变化的，其最大值最后总是趋近于某一极值，若混凝土的抗拉强度能尽量贴近这一值，
6、则可极大地减小开裂。同时可看出最大应力总是与结构的降温幅度成正比（干燥收缩也等效为等量降温），故提高抗拉强度不能以增加水化热温升或干燥收缩为前提。“跳仓法”施工要求加强原材料质量控制与结构的保温、保湿措施，充分利用混凝土的后期强度等措施，籍以避免产生有害开裂。水泥水化是放热过程，根据水泥品种的不同，其七天水化热为300-400kJkgo在绝热情况下，混凝土内部温升可达40-70C。水泥的水化热大部集中在前七天释放，在自然环境下，由于存在发热和散热两种因素，混凝土的内部温度一般在2-4天达到最高，然后逐步降温，这样就会产生冷缩，温度每下降IoC时，产生冷缩值约e0yl*10-4,相应地就会产生较
7、大的收缩拉应力。混凝土设计规范GB50010、大体积混凝土施工规范GB50496中对该项技术均有提及，DBUT1200-2015超大体积混凝土结构跳仓法技术规程北京市地标中对该项技术也做了详细的描述，住房和城乡建设部也已批准超长混凝土结构无缝施工标准为行业标准，自2023年5月1日实施。“跳仓法”是一项具有成熟实践经验和理论依据的施工技术，已成功应用于多个类似工程项目。六、施工工序本工程因单层建筑施工面积大10336.24m2,原设计共计纵横设计预留了南北三道（含沉降缝），东西方向一道后浇带，把楼面共划分8块作业区；针对如何确保混凝土结构施工后杜绝出现贯通裂缝现象，控制结构表面裂缝这一问题同时
8、保证合同工期的前提下，项目部会同设计院、监理单位、建设单位四方对施工方案进行了多次共同研究，结合近年来不少工程取消后浇带改用跳仓法获得成功经验，决定本工程楼面砂施工取消后浇带，采用跳仓法施工。工序描述：1、根据前期施工方案要求进行排架、模板、钢筋工程施工。2、根据跳仓平面分区要求设置竖向分仓缝，宜采用钢丝网、快易收口网要点:1、纵横向分区LW40米2、分仓缝位置应避开集水井、电梯基坑等结构变化较大部位3、分仓缝位置应设置抗裂构造钢筋跳仓示意图9 1014 151936. 4528. 361914 15132.01910一、工序描述：按跳仓区块划分进行第一、二区块混凝土浇筑要点：1、混凝土强度等
9、级为C30,掺粉煤灰为主，使用P.042.5普通硅酸盐水泥2、采用二次振捣工艺3、采用二次抹压工艺4、加强早期养护，保湿养护持续时间不少于14天跳仓工序一28.3636. 459 1014 151933245.4 59 io 14 151933.955132.01二、工序描述：按跳仓区块划分进行第三、四区块混凝土浇筑要点：1、跳仓分区相邻区块混凝土浇筑间隔时间不少于10天2、封仓前施工缝位置进行凿毛处理，清除混凝土表面浮浆及松动的石子3、采用二次振捣工艺4、采用二次抹压工艺5、加强早期养护，保湿养护持续时间不少于14天159 1014428.361914 15132.019T三、工序描述：按跳
10、仓区块划分进行第五、六区块混凝土浇筑9 10I1，11914.15HG428.361914 15132.019 10四、工序描述：按跳仓区块划分进行第七、八区块混凝土浇筑“跳仓法”施工技术优势（1）通过跳仓施工法，将后浇带改为施工缝，施工工艺简便，缩短施工工期。（2）避免了后浇带施工周期长，底部支撑排架的长期留置，为下道工序提供施工空间，同时也节约了成本。（3）分仓间区块浇筑时间为IOd左右，先行浇筑区域应力释放时间充足，且两侧混凝土结合更加紧密，有利于施工，也提高了施工效率。（4）通过优化混凝土配合比，控制原材料质量及混凝土入模温度、塌落度，加强混凝土浇筑过程中的二次振捣、二次抹压，从而减少
11、混凝土的收缩裂缝，提高混凝土的密实度和抗拉强度，减少了渗漏隐患。（5）跳仓法施工使结构整体性提前形成，有利于一层施工工序的提前介入，材料周转倒运方便，提高了施工效率。“跳仓法施工示例七、施工部署1、施工工艺流程及操作要点施工工艺流程图如图所示。（1）本工程属于超长、大面积混凝土结构，单层层施工面积达10336.2411f,原设计共计纵横设计预留了南北二道（含沉降缝），东西方向两道后浇带，把一层楼面共划分8块作业区、有足够的施工流水段可组织“跳仓法”施工。（2）工程在施工中承受的温度和湿度变化较大，在这样的施工环境中，施工阶段中发生的温度应力远大于混凝土材料的抗拉能力，完全靠抗的办法很难抗得住，
12、应当采取抗放兼施，先放后抗，最后以抗为主的办法。（3）采用跳仓法施工，即把整体结构按原后浇带、沉降缝分段，隔一段浇一段（跳开一段浇一段），经过不少于IOd时间再填浇成整体。用此方案施工即可避免一部分施工初期的激烈温差及干缩作用，大量消减施工期间的温度伸缩应力，有效控制裂缝，还能加快施工进度。2、跳仓法”仓位划分本工程跳仓施工范围1-3层顶板。按原设计共计纵横设计预留了南北二道（含沉降缝），东西方向两道后浇带，一共把各层楼面共划分8块作业区。仓位划分：以9-10轴划分为两个大作业区段，西区段：1-9轴交OA-P轴划分为4个仓区，东区段IO-19轴交OA-P轴划分为4个仓区；块与块之间设置临时施工
13、缝，留设位置主要是考虑到承台位置、单块浇筑混凝土板面积、脚手架搭设进度、支撑分段拆除等因素相结合，因施工需要考虑到混凝土浇筑、钢筋、木工支模工序等问题，计划先完成A区段（1-9轴），待A区段顶板浇筑形成后，再逐步转移至B区段（IO-19轴）施工。考虑到有些部位无法采用天泵浇筑，拟部分仓段采用地泵浇筑。每个区段按编号顺序依次进行施工浇筑碎，仓区划分示意图梁板跳仓平面布置图3、跳仓施工措施；本工程梁板采用C30级商品混凝土，采用混凝土60d强度作为指标，坍落度控制在18030mm碎碎石级配：540mm连续级配；含泥量小于0.5%；砂用砂为：模度细数2.83.0的中砂；含泥量小于1.5%。混凝土材料
14、控制与配合比设计的原则是在保证抗压强度满足要求的条件下，尽量提高抗拉强度，同时从减小水泥用量与用水量两个方面减小混凝土的温度收缩与干燥收缩。4、分仓缝留置与构造（1）根据方案要求确定分仓缝位置，分仓缝位置采用钢丝网或快易收网拦截，顶部采用40x70木方固定。分仓缝位置钢丝网拦截图分仓缝位置快易收口网拦截图（2）梁板分仓缝位置顶部底部设置抗裂构造钢筋，降低分仓位置后期开裂风险,本项目分仓缝位置设置。12200的抗裂钢筋，长度为1000,分仓缝两侧各500mmo分仓缝位置抗裂钢筋设置先浇筑部分后浇筑部分I-500_I_500_I101200分仓缝位置抗裂钢筋设置要求（3）分仓缝位置应避开设备基础、电梯间、楼梯间等部位。5 .混凝土浇筑（1）后浇筑区域分仓缝位置应进行剔凿，清除表面的浮浆、松动的石子及软弱的混凝土层。后浇区域分仓缝剔凿后浇区域分仓缝位置结合图(2)在混凝土浇筑前，应采用清水冲洗表面的污物，并应充分湿润，但不得有积水。板面浇水湿润（3）混凝土浇筑应采用二次振捣工艺；在混凝土浇筑后即将凝固前，在适当的时间和位置给予再次振捣，以排除混凝土因泌水在粗骨料、水平钢筋下部生成的水分和孔隙，增加混凝土的密实度，减少内部微
