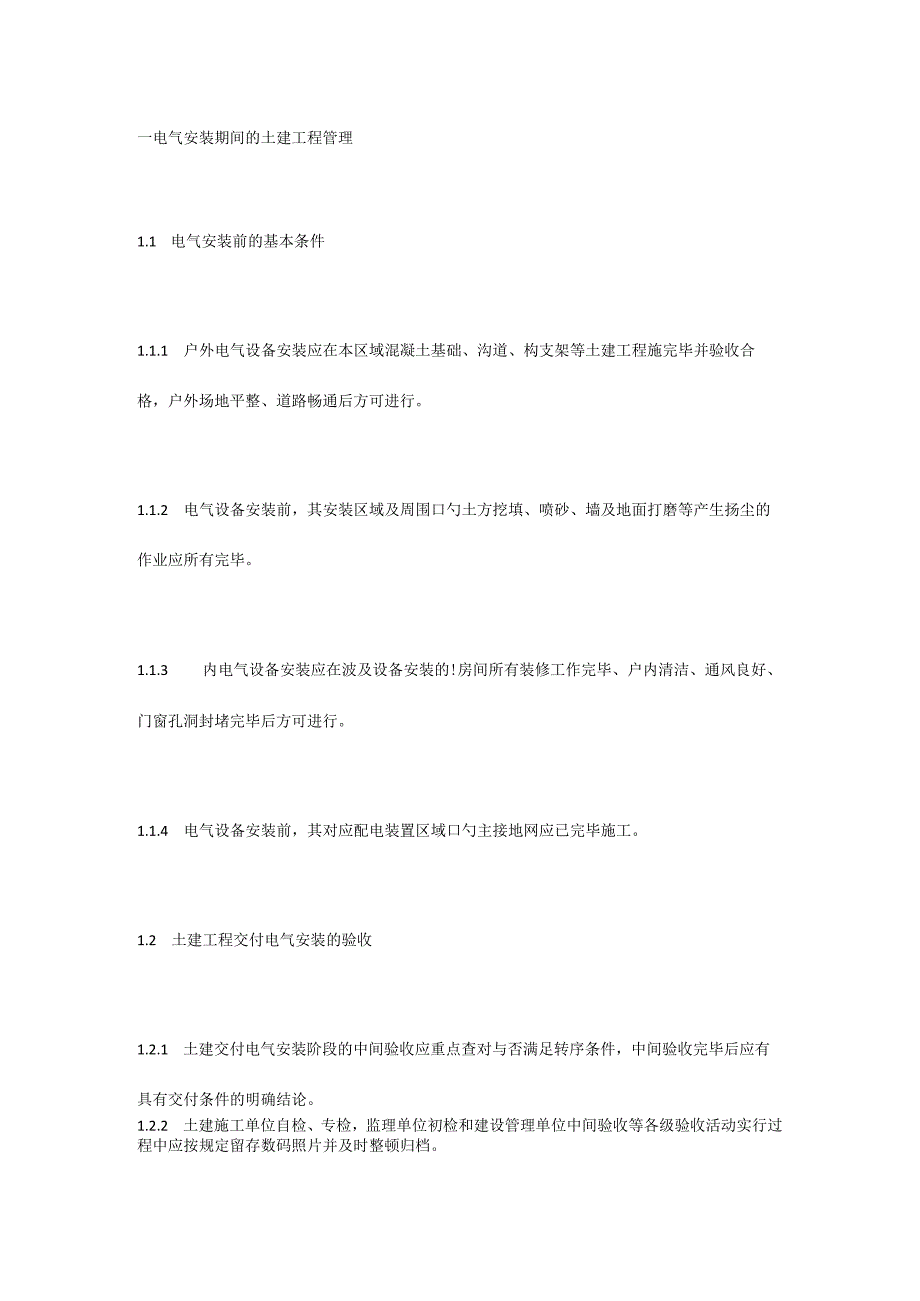

1、一电气安装期间的土建工程管理1.1 电气安装前的基本条件1.1.1 户外电气设备安装应在本区域混凝土基础、沟道、构支架等土建工程施完毕并验收合格，户外场地平整、道路畅通后方可进行。1.1.2 电气设备安装前，其安装区域及周围口勺土方挖填、喷砂、墙及地面打磨等产生扬尘的作业应所有完毕。1.1.3 内电气设备安装应在波及设备安装的!房间所有装修工作完毕、户内清洁、通风良好、门窗孔洞封堵完毕后方可进行。1.1.4 电气设备安装前，其对应配电装置区域口勺主接地网应已完毕施工。1.2 土建工程交付电气安装的验收1.2.1 土建交付电气安装阶段的中间验收应重点查对与否满足转序条件，中间验收完毕后应有具有交

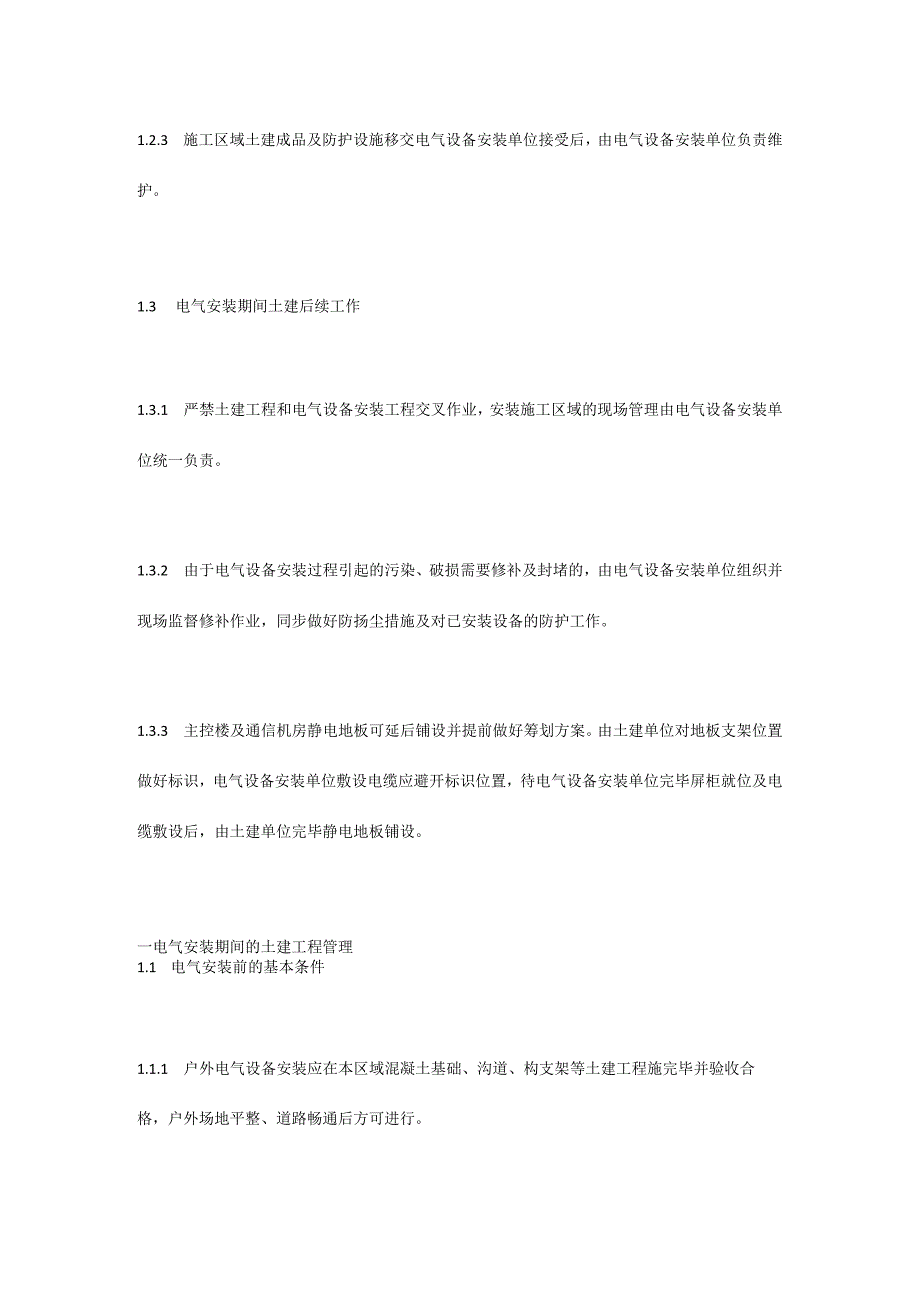

2、付条件的明确结论。1.2.2 土建施工单位自检、专检，监理单位初检和建设管理单位中间验收等各级验收活动实行过程中应按规定留存数码照片并及时整顿归档。1.2.3 施工区域土建成品及防护设施移交电气设备安装单位接受后，由电气设备安装单位负责维护。1.3 电气安装期间土建后续工作1.3.1 严禁土建工程和电气设备安装工程交叉作业，安装施工区域的现场管理由电气设备安装单位统一负责。1.3.2 由于电气设备安装过程引起的污染、破损需要修补及封堵的，由电气设备安装单位组织并现场监督修补作业，同步做好防扬尘措施及对已安装设备的防护工作。1.3.3 主控楼及通信机房静电地板可延后铺设并提前做好筹划方案。由土建

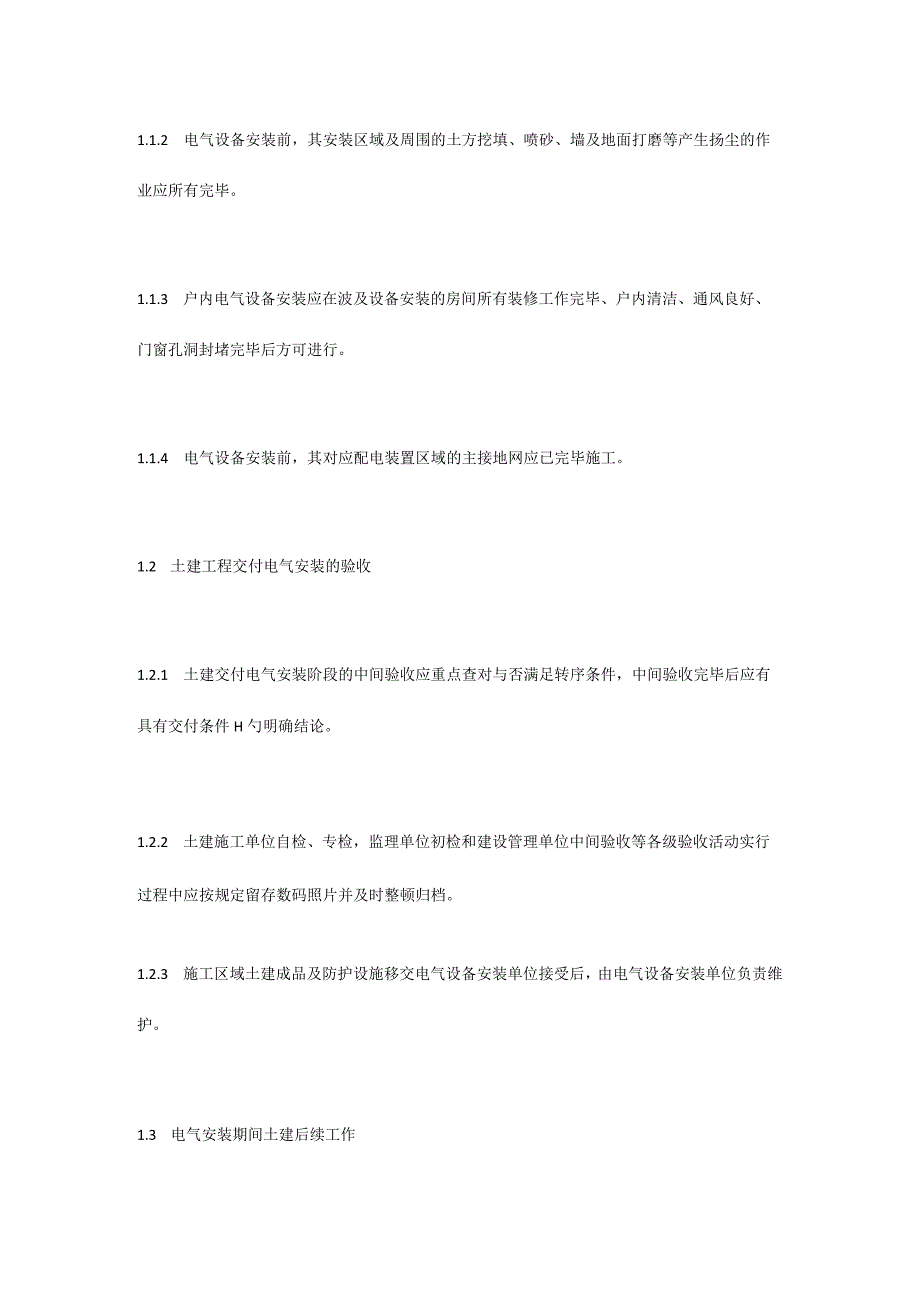

3、单位对地板支架位置做好标识，电气设备安装单位敷设电缆应避开标识位置，待电气设备安装单位完毕屏柜就位及电缆敷设后，由土建单位完毕静电地板铺设。一电气安装期间的土建工程管理1.1 电气安装前的基本条件1.1.1 户外电气设备安装应在本区域混凝土基础、沟道、构支架等土建工程施完毕并验收合格，户外场地平整、道路畅通后方可进行。1.1.2 电气设备安装前，其安装区域及周围的土方挖填、喷砂、墙及地面打磨等产生扬尘的作业应所有完毕。1.1.3 户内电气设备安装应在波及设备安装的房间所有装修工作完毕、户内清洁、通风良好、门窗孔洞封堵完毕后方可进行。1.1.4 电气设备安装前，其对应配电装置区域的主接地网应已完
4、毕施工。1.2 土建工程交付电气安装的验收1.2.1 土建交付电气安装阶段的中间验收应重点查对与否满足转序条件，中间验收完毕后应有具有交付条件H勺明确结论。1.2.2 土建施工单位自检、专检，监理单位初检和建设管理单位中间验收等各级验收活动实行过程中应按规定留存数码照片并及时整顿归档。1.2.3 施工区域土建成品及防护设施移交电气设备安装单位接受后，由电气设备安装单位负责维护。1.3 电气安装期间土建后续工作1.3.1 严禁土建工程和电气设备安装工程交叉作业，安装施工区域的现场管理由电气设备安装单位统一负责。1.3.2 由于电气设备安装过程引起的污染、破损需要修补及封堵的，由电气设备安装单位组
5、织并现场监督修补作业，同步做好防扬尘措施及对已安装设备In防护工作。1.3.3 主控楼及通信机房静电地板可延后铺设并提前做好筹划方案。由土建单位对地板支架位置做好标识，电气设备安装单位敷设电缆应避开标识位置，待电气设备安装单位完毕屏柜就位及电缆敷设后，由土建单位完毕静电地板铺设。2.1.3 风沙大的地区应在防尘棚和自行装配车间入口处设置风淋室，通过风淋室吹去身上附带的粉尘及其他微粒。2.1.4 GIS所有单元开盖、内检及连接作业应在防尘棚和装配车间内单独设置的防生室内进行,防尘室内及安装单元应按产品技术文献规定充入通过滤尘的干燥空气，并对温度、湿度、洁净度进行实时控制和检测。防尘室内的温度、湿
6、度、洁净度的应持续检测并记录，不合格不得开展安装工作。2.1.5 GIS安装工程中，所有进入防尘室的施工人员应穿戴专用防尘服（白色连帽连体工装）。2.1.6 GIS设备安装的环境条件应得到厂家的I承认，由监理、厂家共同签字确认，满足环境条件方可作业。2.2GIS安装过程221GIS设备安装前，厂家应提供安装工艺设计，并向业主、施工、监理有关人员进行技术交底；由施工项目部根据设备厂家提供的安装工艺设计编制GlS设备安装施工方案，向监理报审同意，并向全体施工人员交底后方可进行施工。222GlS元件拼装前，应用清洁无纤维白布或不起毛的J擦拭纸、吸尘器将GIS内壁、对接面等清理洁净。2.2.5 业主项
7、目部或监理项目部应核算本工程GIS密封圈在其他工程中的使用状况，没有通过其他工程使用考验过的密封圈不得使用；密封圈不得反复用；密封圈安装环境温度不得低于10。使用密封圈前应确认密封圈规格型号对的性，然后在空气一侧均匀地涂密封剂。涂完密封剂应立即接口或盖封板，并注意不得使密封剂流入密封圈内侧。2.2.6 导体安装时，宜使用专用小车推入母线筒；垂直母线采用专用工具进行安装；母线对接应通过观测孔、内窥镜或其他方式进行检查和确认；应及时进行回路电阻检测。母线对接应通过观测孔、内窥镜或其他方式进行检查和确认使用专用小车推入母线简2.2.7 在每次内检、安装及试验工作结束后，应清点用品及用品，检查确认无遗
8、留物后方可封盖。2.2.8 GIS安装过程中未波及Fl勺密封面应检查复紧螺栓，保证密封性良好。2.2.9 套管应采用专用工具和吊带进行吊装，以保护瓷套管不受损伤。2.2.10 GiS设备安装完毕，在真空处理及SF6注气前，应对设备底座进行点焊，防止充气后设备移位。套管吊装专用吊具2.2.11 在进行抽真空处理时，应采用出口带有电磁阀的成套自动化真空处理设备，且在使用前应检查确认电磁阀动作可靠，防止抽真空设备意外断电导致真空泵油倒灌进入设备内部。在真空处理结束后应检查抽真空管的滤芯与否有油渍。严禁使用麦氏真空计。2.2.12 厂家需核算并登记各气室的气体种类，防止气体充错。2213GlS安装记录
9、需厂家、监理共同签字确认。GlS安装记录需厂家、监理共同签字确认三变压器系统设备安装质量管理措施3.1 变压器进场交接管理3.1.1 变压器就位前应仔细查对图纸，防止就位重心线与中心线混淆而导致带电安全距离不满足规定。3.1.2220kV及以上主变运送应装设2台三维冲撞记录仪，并应按不同样方向置。3.2 变压器安装过程管理3.2.1 变压器安装前，厂家应提供安装工艺设计，并向业主、施工、监理有关人员进行交底;施工项目部根据设备厂家提供的安装工艺设计编制主变施工方案，向监理报审同意，向全体施工人员交底后方可进行施工。322气身检查时，周围空气温度不合适低于OC,器身温度不合适低于周围空气温度；当
10、器身温度低于周围空气温度时，应将器身加热，以使其周围温度高于周围空气温度10,或采用制造厂规定的其他措施。3.2.3 现场安装无需打开的密封面也应检查复紧螺栓，保证密封性良好。密封圈不得反复使用。3.2.4 变压器设备及消防喷淋管道喷漆或补漆时，应做好土建基础、油坑压顶、油坑卵石等的防污染措施。3.2.5 变压器就位时安装单位应监督运送单位做好油坑压顶、主变基础、雨水井、水封井等的保护措施。3.2.6 变压器抽真空时，真空表计应设置在主变本体侧。327变压器安装时应对油位表、胶囊进行检查。主变投产前应对阀门打开状况进行检查。变压器抽真空时，真空表计应设置在主变本体侧四配电装置安装质量管理措施4
11、.1 母线安装4.1.1 软母线施工前，监理单位应对拟送导线握着力试验检测单位进行资质审查，审查不合格不得压接试件；各规格线夹取样压接及试件送检应由监理人员全程见证，审查试验汇报合格后方可容许施工。4.1.2 软母线绝缘子串及金具在地面组装时，监理人员应全程旁站，监督隔离垫护等防磨损保护措施贯彻到位，保证吊装前弹簧销、销钉完整穿入，均压环连接紧固。碗口朝向一致，R销子碗口朝下，M销子碗口朝上。4.1.3 户外软导线压接线夹管口向上安装时,应在线夹底部打直径不不不大于8mmH勺泄水孔。4.1.4 在管型、矩形母线施工过程中及安装完毕后，监理人员应检查伸缩固定夹具电力复合脂涂抹和螺栓紧固件力矩与否
12、符合规定。4.1.5 硬母线接头加装绝缘套后，应在绝缘套下凹处设置排水孔，防止绝缘套下凹处积水、冬季积冰冻裂。4.1.6750kV及以上浇注型母线耐张线夹安装前应按每种规格抽1付进行探伤检查。户外软导线压接线夹管口向上安装时，在线夹底部打直径不不不大于8mm的泄水孔母线在地面采用防护措施4.2 一次设备安装4.2.122OkV及以上互感器运送全过程厂家应装设三维冲撞记录仪。4.2.2在槽钢或角钢上采用螺栓固定设备时，槽钢或角钢内侧应穿入与螺栓规格相似的楔形方平垫，不得使用圆平垫。4.2.3电容式套管末屏应可靠接地。4.2.3干式电抗器基础内钢筋、底层绝缘子接地线及金属围栏，不应通过自身和接地线
13、构成闭合回路。槽钢或角钢上采用螺栓固定设备时，槽钢或角钢内侧应穿入与螺栓规格相似的楔形方平垫干式电抗器基础内钢筋、底层绝缘子接地线及金属围栏，不应通过自身和接地线构成闭合回路五换流设备安装质量管理措施5.1 换流阀本体安装5.1.1 换流阀安装时，阀厅应清洁。洁净度应符合产品安装技术规定。阀厅内空调、暖通和照明系统应己正式投运。5.1.2 阀厅内温度、湿度、洁净度应实时监测；阀厅内应保持微正压状态。5.2 换流阀冷却系统安装5.2.1 阀冷却设备与管路及管路间连接时应加强对密封垫的检查，螺栓紧固应均匀对称，按厂家阐明书规定认真做好每一段管路的试压检漏工作，发现渗漏点应及时处理。5.3 换流变压
14、器安装5.3.1 安装前应先对换流变内气体进行露点检测，露点测试值应在-45如下。5.3.2 安装时应坚持少开本体安装孔的原则，所有打开的安装孔应采用塑料薄膜覆盖措施，并设专人监护。5.3.3 换流变阀侧套管封堵采用防火板封堵时，防火板上的开孔需现场测量后再进行切割。防火板上的开孔与套管间隙应不不大于50mm,防止防火板与套管的金属部分接触，且不得构成闭合回路，防火板水平缝安装螺栓应采用不锈钢螺栓。六二次系统安装质量管理措施6.1 屏柜箱安装6.1.1 端子箱箱体应有升高座，保证下有通风口、上有排气孔；箱体内部加热器的位置应与电缆保持一定距离，加热器接线端子应设置在加热器下方。6.1.2 电缆
15、较多的屏柜接地铜排长度及其接地螺孔应合适增长,每个接地螺栓固定不得超过2个接地线鼻。6.1 3屏柜箱安装过程中，应采用有效的成品保护措施。端子箱箱体应有升高座，保证下有通风口、上有排气孔；箱体内部加热器的位置应与电缆保持一定距离,加热器接线端子应设置在加热器下方每个接地螺栓固定不得超过2个接地线鼻屏柜箱安装过程中，采用有效的成品保护措施6.2 控制电缆（光缆）敷设及二次接线施工6.2.1 在电缆竖井、防静电活动地板下、控制台应采用专用槽盒统一布置设备电源线、网线、视频线、线、数据线等缆线。6.2.2 固定电缆桥架板的螺栓应由内向外穿，以免划伤电缆。6.2.3 交付安装前，户内电缆沟应清理洁净并铺设好电缆盖板，经验收合格后由土建单位掀开盖板并集中堆放整洁，移交电气安装单位保管。在安装（含消防、智能辅助等）结束后，由电气安装单位负责最终铺设。6.3 二次设备调试6.3.1 设备厂家应保证到现场设备与在厂家联调的设备致。632应加强二次回路核查，防止寄生回路产生。6.3.3 送电前应复查PT、CT回路。七线路工程安装质量管理措施7.1 设计文献应明确焊接材料与被连接构件的材质相适应,两种不同样强度钢材互相连接时，可采用与低强度钢材相适应的焊接材料；施工图中应对预留的施工、加工用孔标明用途，标注施工荷载限定原则值，保证满足施工安全及工艺规定。7.2 组立过
