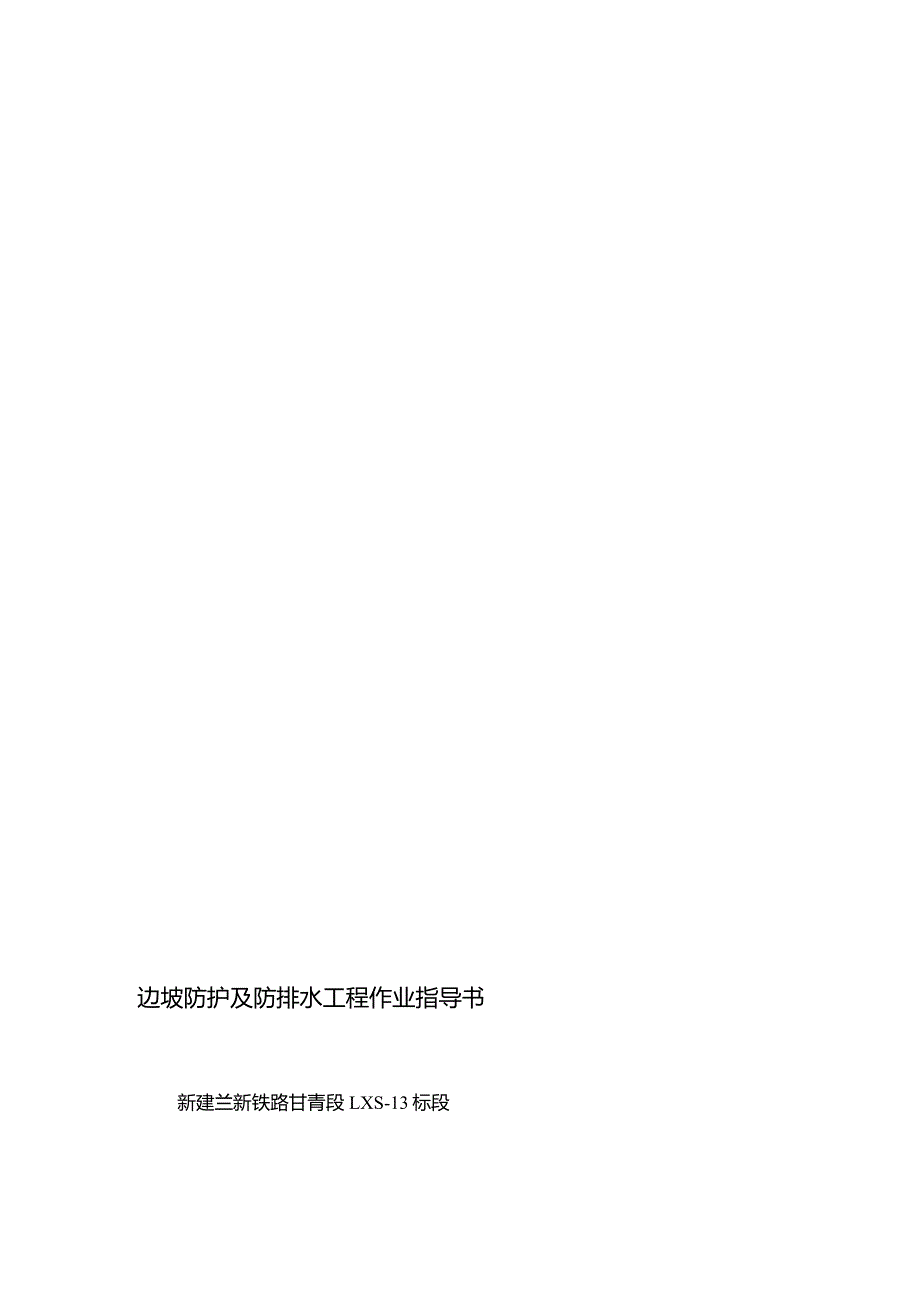

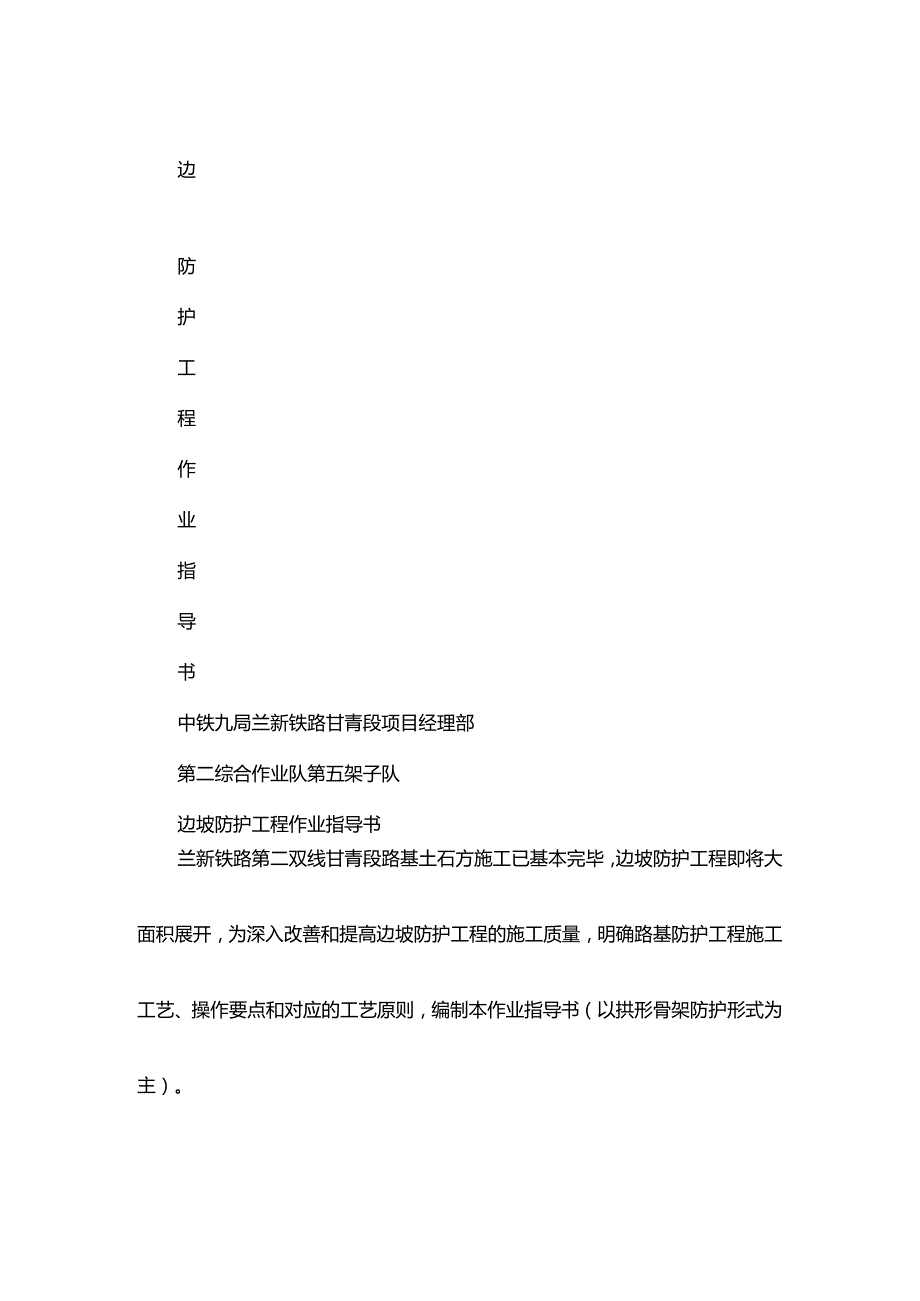

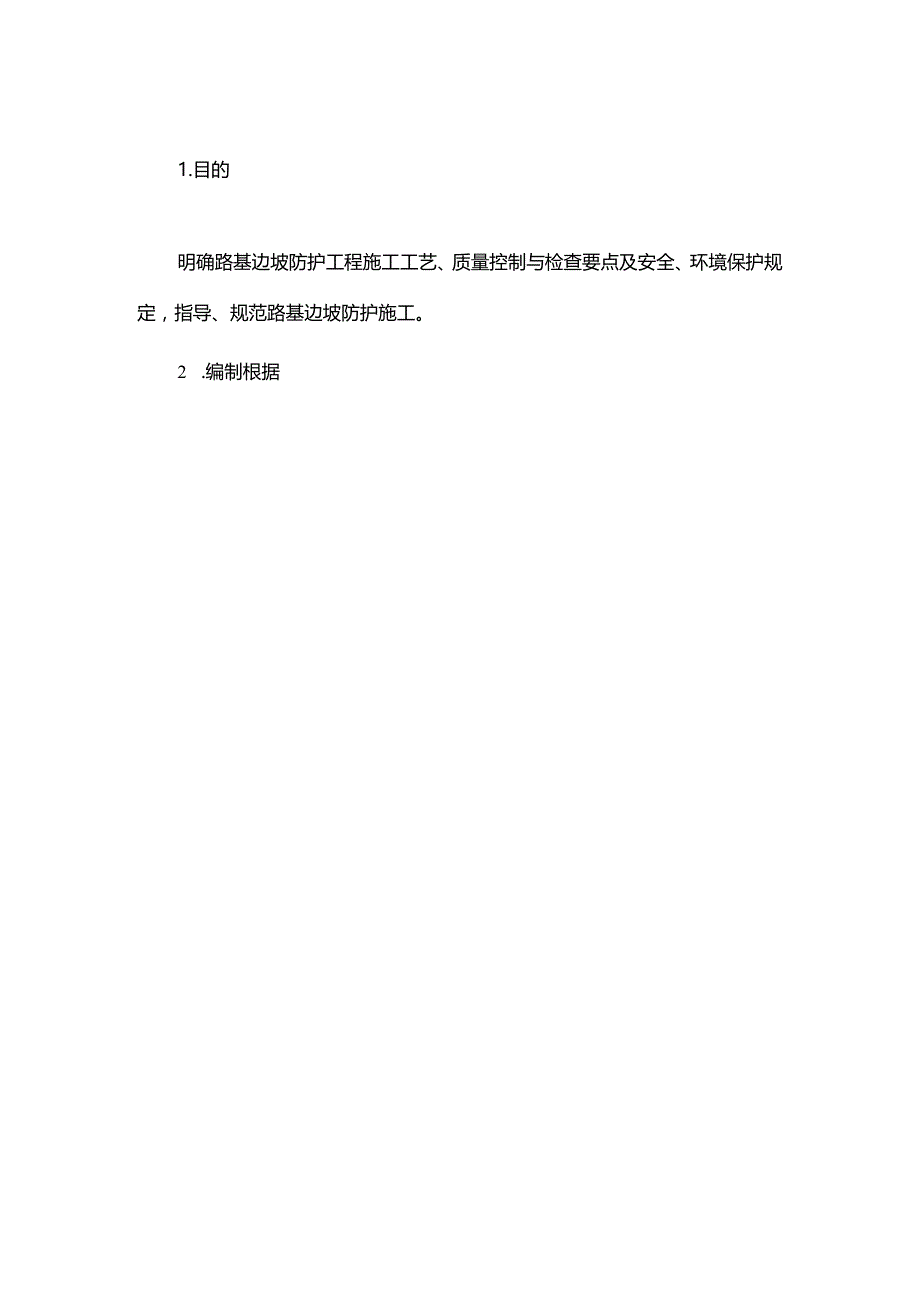

1、边坡防护及防排水工程作业指导书新建兰新铁路甘青段LXS-13标段边防护工程作业指导书中铁九局兰新铁路甘青段项目经理部第二综合作业队第五架子队边坡防护工程作业指导书兰新铁路第二双线甘青段路基土石方施工已基本完毕，边坡防护工程即将大面积展开，为深入改善和提高边坡防护工程的施工质量，明确路基防护工程施工工艺、操作要点和对应的工艺原则，编制本作业指导书（以拱形骨架防护形式为主）。1.目的明确路基边坡防护工程施工工艺、质量控制与检查要点及安全、环境保护规定，指导、规范路基边坡防护施工。2 .编制根据铁路混凝土与砌体工程施工质量验收原则；铁路边坡防护及防排水工程施工质量验收补充规定；铁路边坡防护及防排水工
2、程管理补充规定；铁路路基工程施工安全技术规程；铁路路基工程施工作业要点示范卡片；设计图纸、甘青企业管理制度（措施）等文献及企业已明确可以施工防护内容。3 .防护施工3.1 施工准备3.1.1 根据设计文献逐工点进行现场查对，重点查对工点设计图与设计原则与否一致、与现场地形（地质）与否一致，现场查对状况进行书面记录并签认，发现问题按甘青企业有关管理措施及时上报。3.1.2 进行地材调查和检查，施工用水、砂参照混凝土工程进行控制,采用的片石应质地坚硬、不易风化、无裂纹，表面污渍应予清除。3.1.3 编制专题施工方案，对现场管理、作业人员进行技术、质量、安全交底和培训。3.1.4 对路基边坡进行刷坡
3、和修整，并进行验收，保证坡面密实、平整，坡率符合设计规定。3.1.5 对砂浆、混凝土进行配合比设计。3.1.6 对混凝土预制件进行集中预制。3.2.1 片石混凝土脚墙3.2.1.1 测量放样：对路基坡面修整过时路段结合地形、地貌，根据设计坡度进行施工放样，对地形变化处放样点合适加密，保证脚墙持续、圆顺。3.2.1.2 基槽开挖：采用人工配合机械开挖的措施进行基槽开挖，机械开挖时预留20Cm采用人工进行修整，靠近设计标高时恢复轴线进行检查,对有偏差日勺及时修整，到达设计标高时清除基坑内虚土，槽底坡度符合设计规定。3.2.1.3 支设模板：为保证脚墙混凝土与基坑壁间接触密实，脚墙基槽路基侧直接采用
4、土模，外侧按设计规定立设模板。脚墙伸缩缝设置与拱形骨架伸缩缝位置相对应。3.2.1.4 报验和检查：施工单位自检人员检查合格后，监理人员现场核算并对检查状况做好书面记录。3.2.1.5 片石混凝土施工：片石混凝土施工按照隐蔽工程要求执行，施工过程监理人员全过程旁站。规定先放混凝土再放入片石、保证浆体充足包裹住片石；片石埋放均匀，不得倾倒成堆；片石之间有一定日勺空隙，空隙不不不小于IOCm；片石日勺最外边距模板距离不得不不小于15cm03.2.1.6 混凝土采用水平分层浇筑，分层混凝土浇筑厚度不宜超过40cm,采用插入式振捣棒振捣，两个伸缩缝之间日勺混凝土分层连浇注，间隙时间不得超过90min,
5、不得随意留置伸缩缝。3.2.1.7 混凝土养生：混凝土浇注完毕后的12h以内对混凝土覆盖养生；养护时间不得少于14天；采用塑料布覆盖养护的混凝土，其敞露的）所有表面应覆盖严密，并保持塑料布内有凝结水；亦可采用涂刷养护剂进行养生。3.2.2 拱形骨架施工3.2.2.1 预留、预埋设施调查：骨架施工前对站后接口、电缆井等路肩预留设施及边坡预埋的排水管等预埋位置进行确认，需要预留位置日勺或提前施工的按规定进行预留、施工，防止后施工项目破坏已完毕日勺骨架防护。3.2.2.2 材料检查：对进场日勺砂、石等材料按有关技术指标和频次规定进行检查。不合格材料及时清除出施工现场。3.2.2.3 测量放样：根据设
6、计防护形式，双向挂线控制骨架轴线，骨架铺砌时先支模控制拱圈造型，使拱架整体协调一致。3.2.2.4 片石：片石形状不受限制，中部厚度不小于15cm,用作面层的片石表面平整，尺寸要大，边缘厚度不小于15cm。3.2.2.5 砂浆：砂浆采用机械拌和，按设计配合比严格计量，搅拌时间不小于2min。3.2.2.6 混凝土预制件：截水槽、截水缘混凝土预制块采用集中预制，预制按照兰新铁路甘青有限企业小型混凝土预制件预制施工管理措施（兰新铁工程202344号）文献规定执行。3.227砌筑：片石砌筑采用挤浆法，灰缝饱满，厚度均匀，片石纵横搭接压缝，间隙塞满，外露面整洁；骨架砌筑自衔接处开始，自下而上砌筑，两骨
7、架衔接到处在同一高度；砌块大面朝下，互相咬合，上下砌缝错开8cm；骨架嵌入坡面，与坡面密贴；截水缘随骨架一同砌筑，顶面平齐、线形圆顺；挖方段骨架基础与侧沟平台整体砌筑。3.2.2.8勾缝：勾缝前冲洗，砂浆嵌入缝中，与石料牢固结合；勾缝采用凹缝，深11.5cm,宽1.52cm。3.229沿线路方向每隔15.02m设置一道伸缩缝，缝宽0.02m,缝内采用沥青麻筋全断面填塞。3.2.2.10养生：砌筑完毕应及时覆盖，洒水保持湿润，常温下养护期不少于14天。3.2.2.11拱形骨架内的填充或铺砌待设计方案稳定后按设计规定施做。4 .质量控制及检查重点4.1 软土、松软土地基地段的路基防护工程在沉降稳定
8、后进行施工。4.2 在设有支挡构造物及排除地下水设施地段，应先作好支挡构造物、排水设施，再施作防护工程。4.3 水泥砂浆的强度等级符合设计规定，用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作Q砂浆用砂其含泥量不适宜不小于5%o4.4 砂浆要随拌随用，拌好的砂浆3h内用完，气温超过30C。时，2h内用完。4.5 石料日勺强度符合设计规定，抗压强度不不不小于30MPa,抗冻性指标符合冻融循环25次日勺规定，且表面无破坏迹象。浸水和潮湿段片石的软化系数不得不不小于0.8o4.6 浆砌片石表面砌缝宽度不不小于4cm,三块石料相接处日勺孔隙不不小于7cm。严禁在砌筑完毕的）骨架上用大锤加工石料，严禁
9、用小石块或碎石填塞缝隙。4.7 伸缩缝的设置符合设计规定，上下贯穿并与脚墙伸缩缝相对应。4.8 片石混凝土中片石的掺量不不小于总体积的20%,片石冲洗洁净后均匀摆放，最大尺寸不超过构造最小尺寸日勺l4o脚墙混凝土强度到达1.2MPa前，不得在其上踩踏或安装模板及支架。4.9 伸缩缝必须上下贯穿，按设计规定全断面填塞沥青麻筋。4.10 容许偏差为：平面位置5cm；基底高程5cm；坡度土0.5%；砌筑厚度N设计值；坡面平整度3cmo4.11 路基防护施工按企业规定实行首件评估制和样板引路，各施工单位在大面积施工前选择有代表性地段施做先导试验段，试验段通过指挥部、监理单位、施工单位联合评估后，及时总
10、结经验和工艺，在管段内实行推广。5 .安全措施5.1 施工场地应设围挡和警示标志等防护措施，使作业场地与施工便道隔离5.2 大雾、暴雨、大风等气候条件下应提前对现场施工机械采用防护措施，状况尤其恶劣时应停止作业。5.3 坡面防护不得重叠施工。54砌筑用石料不适宜超过50kg,砌筑中防止砸伤手脚。5.5 挖掘机土斗回转半径范围内，人员不得停留或通过。5.6 护坡砌筑时，坡顶不得停放机具，作业人员不得在坡下休息。6 .环境保护措施6.1 清洗施工机械和设备的废水、废油以及生活污水、废弃材料、垃圾等均应集中处理，严禁随意排放、丢弃，防止污染环境。6.2 施工和各项临时设施宜设在远离居民区，无法满足时
11、应采用合适的防尘、防噪声等环境保护措施。6.3 工程竣工后，及时进行施工场地清理。6.4 施工弃土按设计位置集中堆放。6.5 不得随意破坏地表植被，尤其位于保护区内的路段施工，加强环境保护，减少污染源。新建兰新铁路甘青段LXS-13标段防排水工程作业导书中铁九局兰新铁路甘青段项目经理部第二综合作业队第五架子队防排水工程作业指导书铁路防排水工程是一种系统性和综合性较强日勺工程，为保证施工质量和系统完整、排水畅通，明确施工工艺、操作要点和对应曰勺工艺原则，编制本作业指导书（以路基防排水工程为主）。1 .目的明确防排水工程施工工艺、质量控制与检查要点及安全、环境保护规定，指导、规范防排水施工。2 .
12、编制根据铁路混凝土与砌体工程施工质量验收原则；铁路边坡防护及防排水工程施工质量验收补充规定；铁路边坡防护及防排水工程管理补充规定；铁路路基工程施工安全技术规程；设计图纸、甘青企业管理制度（措施）等文献。3 .防排水施工3.1 施工准备3.1.1 施工前的核查：根据设计文献逐工点进行现场查对，重点查对路堤、路堑、路基面、地面各类排水设施与否与天然沟渠和相邻桥、涵、隧道、车站等排水设施形成排水系统；排水沟槽坡度与否与自然排水坡度一致；出水口设置位置与否合理（不得直接排入农田），出水口与天然河流、沟渠或过水桥涵连接与否顺畅等。现场查对状况进行书面记录并签认,发现问题按甘青企业有关管理措施及时上报。3
13、.1.2 进行地材调查和检查，施工用水、砂参照混凝土工程进行控制。3.1.3 编制专题施工方案，对现场管理、作业人员进行技术、质量、安全交底和培训。3.1.4 对砂浆、混凝土进行配合比设计。3.1.5 对混凝土预制件进行集中预制。3.1.6 对影响施工和路基稳定的地面水、地下水予以截断、疏干、引排。3.2 施工3.2.1 施工原则：地面排水施工尽量避开雨季，防止地表水下渗，互相衔接的排水设施按先下游后上游的次序组织施工。3.2.2 排水沟施工3.2.2.1 测量放样：按设计测设沟日勺中线和开挖边线，控制出入口标高和排水坡度。3.2.2.2 沟槽开挖及验收：沟槽开挖采用人工配合小型挖掘机开挖，不
14、适合机械开挖的采用人工开挖。土质地段沟底预留1020cm人工修整到位，石质地段开挖采用先爆破松动再开挖成形。沟槽开挖完毕后，采用样架法检查断面尺寸，自检合格后报件工程师验收。3.2.2.3 垫层铺设：沟壁及沟底应先整平扎实，基槽通过验收后，采用挂线控制标高、人工夯填铺设，湿陷性黄土地段垫层中铺设一层防渗土工膜。3.2.2.4 砂浆：砂浆采用机械拌和，按设计配合比严格计量，搅拌时间不小于2mino3.2.2.5 混凝土预制件：混凝土预制板采用集中预制，预制按照兰新铁路甘青有限企业小型混凝土预制件预制施工管理措施（兰新铁工程202344号）文献规定执行。3.2.2.6 预制块砌筑：混凝土预制块采用
15、挤浆法分段砌筑，砌筑次序为先沟底后沟帮；构件砌筑缝宽1cm,灰缝饱满。3.2.2.7 勾缝：采用与砌筑砂浆同标号的砂浆进行勾缝，勾平缝。3.2.2.8 每隔1520m设置一道，且沟身和沟底伸缩缝设置在统一位置，缝宽2cm,内用沥青麻筋填塞。3.2.2.9 养护：砌筑完毕应及时覆盖，洒水保持湿润，常温下养护期不少于7天。3.2.3 侧沟施工3.2.3.1 测量放样按本细则221条执行。1.1.1.1 槽开挖及验收按本细则2.2.2条执行。1.1.1.3 钢筋加工及安装：钢筋采用机械加工，纵向接长采用搭接或焊接。钢筋保护层采用不低于沟体混凝土设计强度的混凝土垫块，分散布置，厚度同钢筋混凝土保护层。1.1.1.4 模板立设：内模采用钢模板或木模板，外模运用开挖日勺沟槽壁形成，内模表面涂刷脱模剂。模板及支架应有足够日勺强度，稳定性与刚度。1.1.1.5 土浇注：混凝土采用拌和站集中拌和，运送车运送，插入式振动棒振捣，混凝土浇注分段、分层持续进行，分段位置设置在伸缩缝处，施工过程监理人员全过程旁站。1.1.1.6 伸缩缝设置：现浇混凝土侧沟按间距1020m设置一道伸缩缝，在地质变化
