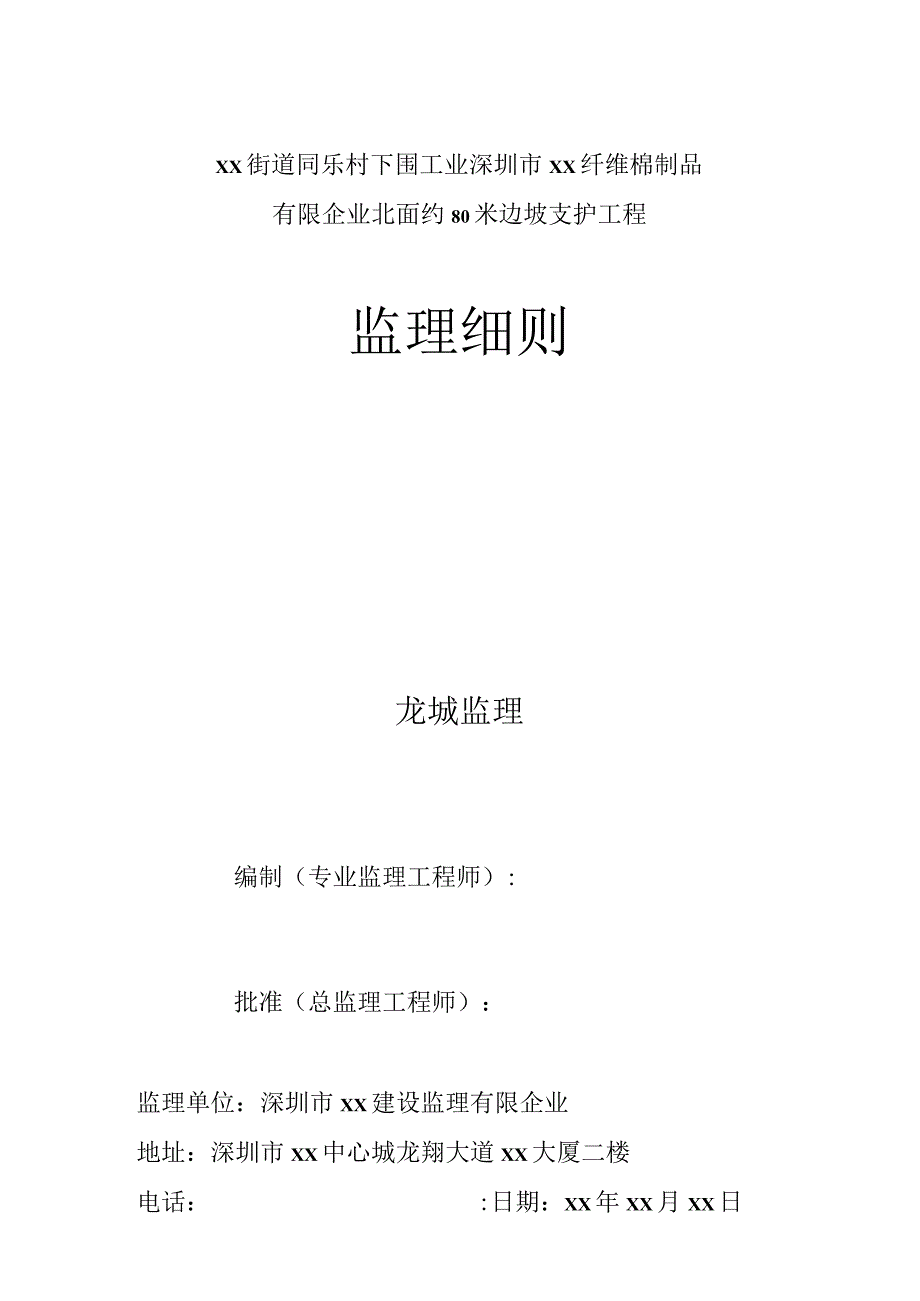

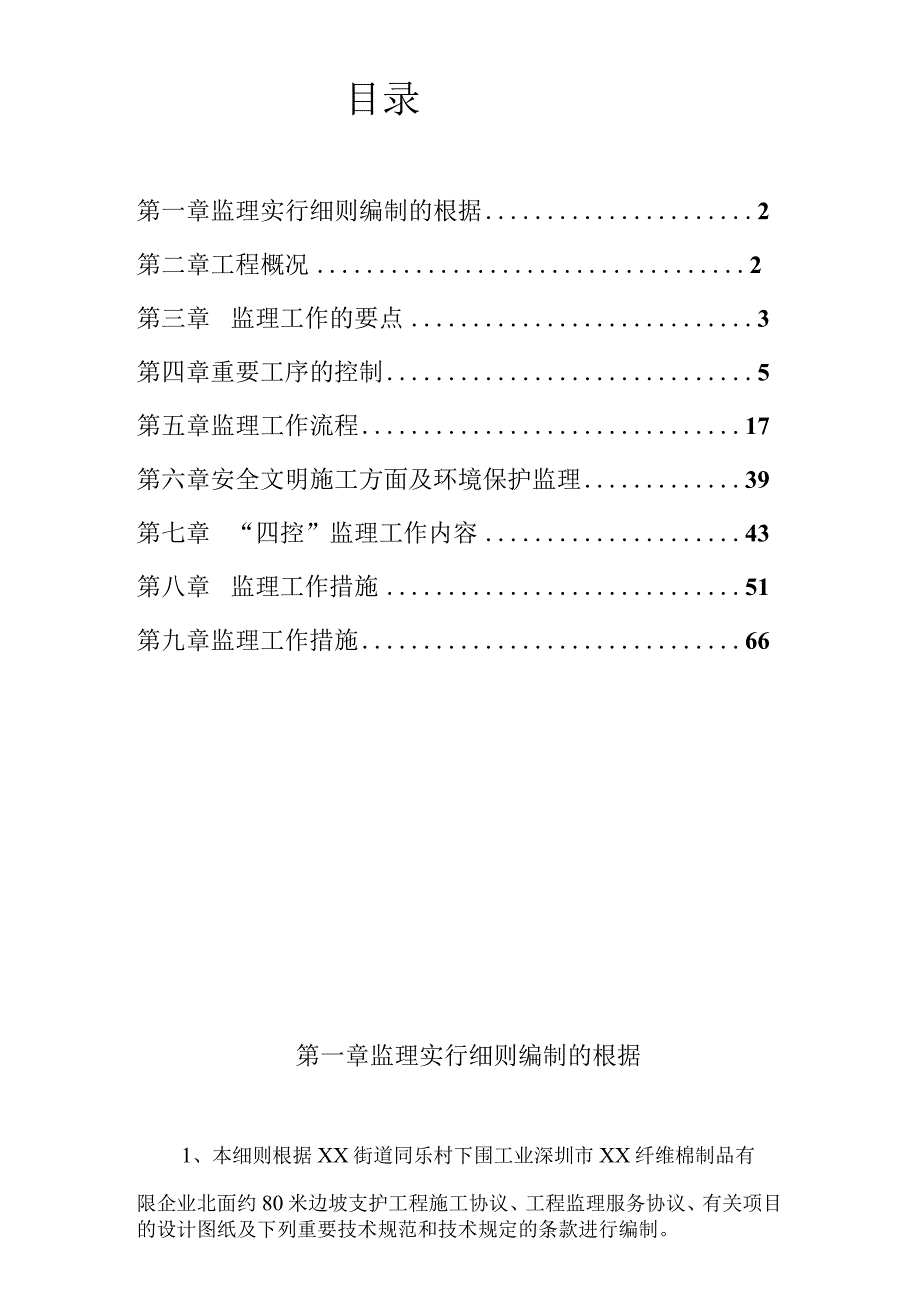

1、XX街道同乐村下围工业深圳市XX纤维棉制品有限企业北面约80米边坡支护工程监理细则龙城监理编制（专业监理工程师）:批准（总监理工程师）：监理单位：深圳市XX建设监理有限企业地址：深圳市XX中心城龙翔大道XX大厦二楼电话：:日期：XX年XX月XX日目录第一章监理实行细则编制的根据2第二章工程概况2第三章监理工作的要点3第四章重要工序的控制5第五章监理工作流程17第六章安全文明施工方面及环境保护监理39第七章“四控”监理工作内容43第八章监理工作措施51第九章监理工作措施66第一章监理实行细则编制的根据1、本细则根据XX街道同乐村下围工业深圳市XX纤维棉制品有限企业北面约80米边坡支护工程施工协议

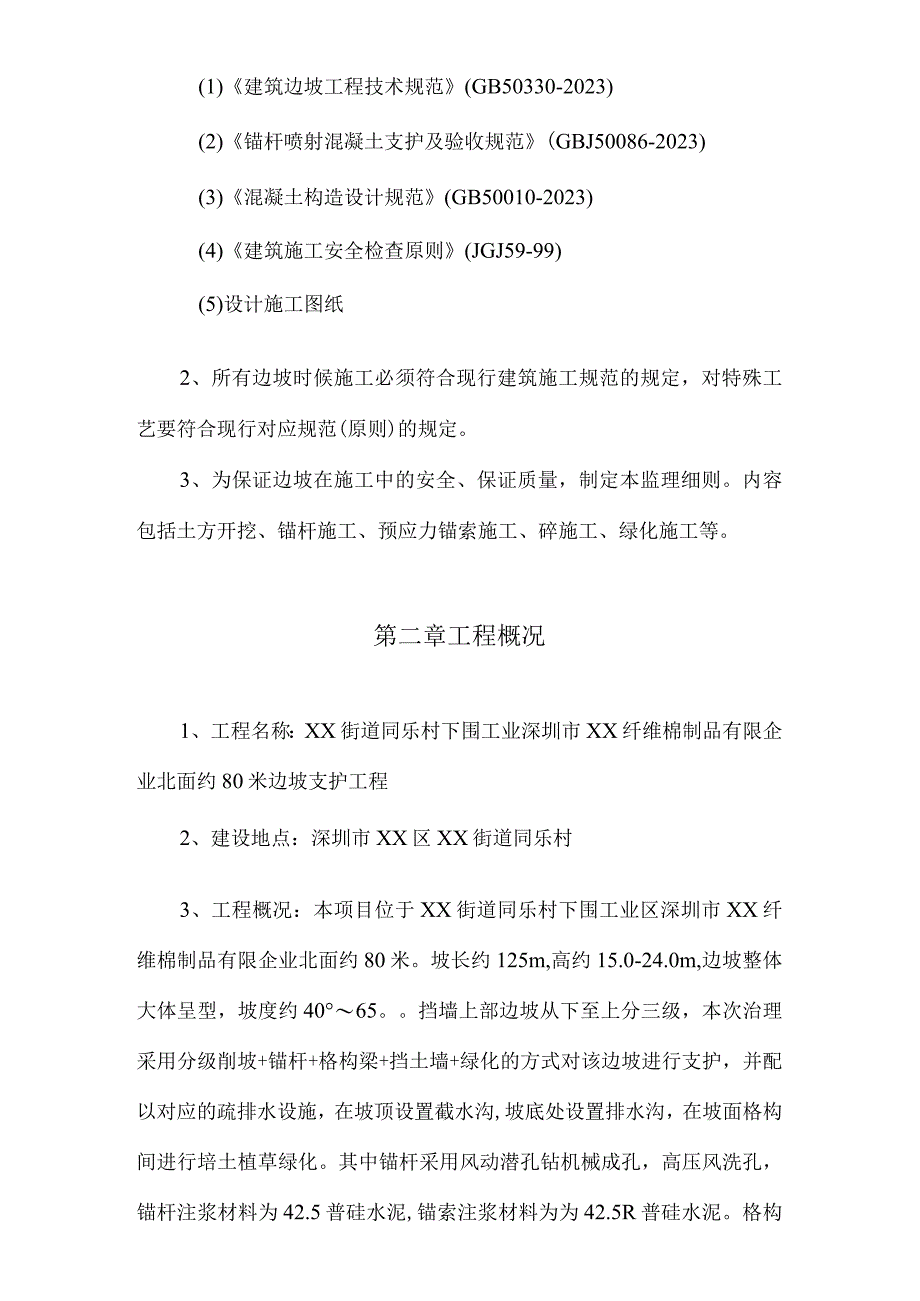

2、、工程监理服务协议、有关项目的设计图纸及下列重要技术规范和技术规定的条款进行编制。(1)建筑边坡工程技术规范(GB50330-2023)(2)锚杆喷射混凝土支护及验收规范(GBJ50086-2023)(3)混凝土构造设计规范(GB50010-2023)(4)建筑施工安全检查原则(JGJ59-99)(5)设计施工图纸2、所有边坡时候施工必须符合现行建筑施工规范的规定，对特殊工艺要符合现行对应规范(原则)的规定。3、为保证边坡在施工中的安全、保证质量，制定本监理细则。内容包括土方开挖、锚杆施工、预应力锚索施工、碎施工、绿化施工等。第二章工程概况1、工程名称：XX街道同乐村下围工业深圳市XX纤维棉制
3、品有限企业北面约80米边坡支护工程2、建设地点：深圳市XX区XX街道同乐村3、工程概况：本项目位于XX街道同乐村下围工业区深圳市XX纤维棉制品有限企业北面约80米。坡长约125m,高约15.0-24.0m,边坡整体大体呈型，坡度约4065。挡墙上部边坡从下至上分三级，本次治理采用分级削坡+锚杆+格构梁+挡土墙+绿化的方式对该边坡进行支护，并配以对应的疏排水设施，在坡顶设置截水沟,坡底处设置排水沟，在坡面格构间进行培土植草绿化。其中锚杆采用风动潜孔钻机械成孔，高压风洗孔，锚杆注浆材料为42.5普硅水泥,锚索注浆材料为为42.5R普硅水泥。格构梁为字型格构，采用钢筋混凝土构造，浇筑C25混凝土,排
4、水沟采用毛石砌筑，绿化采用灌木草种与附着剂、纸纤维、复合肥、保湿剂、水按比例混合后采用液压喷播机械进行喷播，喷播草种厚度为20mm。4、建设单位：深圳市XX区XX街道办事处5、设计单位：深圳市岩土综合勘察设计有限企业6、施工单位：深圳市华信现代建筑工程有限企业7、监理单位：深圳市XX建设监理有限企业8、工程造价：约369万元9、施工工期：3个月10、监理时间：工程动工到工程竣工验收为止第三章监理工作的要点1、承包商在动工之前，应认真阅读图纸及有关设计文献，并对图纸中有疑问之处进行记录，同步监理工程师也应对图纸文献进行审查，并提出审查意见，通过监理工程师组织的由业主、设计、承包商、监理工程师参与
5、的技术交底和图纸会审，最终以设计院的书面设计变更为准。2、承包商在施工之前，应根据业主向承包商提供的实测地形图（包括测量成果），原有地下管线或构筑物竣工图等资料，探明施工区域内的地下管线、临近建（构）筑物的基础类型，并将探测成果及时上报监理工程师。3、承包商在施工之前，还应根据探明的施工区域内的地下管线、临近建(构)筑物的基础类型；边坡支护施工图水文地质条件、施工技术条件、气象等技术资料，精心编制边坡支护的施工组织设计，并上报监理工程师同意，其中包括人员、材料、机械设备、施工技术措施及质量安全保证体系等控制原则。4、边坡支护施工时，承包商应注意如下几点影响边坡稳定的原因：(1)、严格按照设计坡
6、度进行边坡开挖，对不良地质作成折线或留置台阶或缩短开挖进深等技术处理，并及时进行边坡支护施工，不得长时间暴露边坡。(2)、开挖施工期间，要对边坡及周围建筑物进行基坑顶水平位移及坡顶地面沉降观测、地表道路沉降位移观测、建(构)筑物沉降位移观测，监理人员要随时掌握有关数据、信息。判断边坡安全度，必要时采用对应措施加以控制，保证边坡和周围稳定安全。若观测到的合计变形值到达或超过其警戒值时即与业主、设计等协调，及时采用对应措施进行调整。(3)、作好基坑降排水和防洪工作保持基底和边坡的干燥，防止边坡土体湿化，增长土体自重。(4)、严格控制基坑边坡坡顶Im-2m范围堆放材料、土方和其他重物以及较大日勺机械
7、等荷载。(5)、开挖过程中，随挖随刷边坡，不得挖反坡。5、边坡支护施工时，承包商应常常测量和校核其平面位置、水平标高和边坡坡度等与否符合设计规定，并加强边坡的沉降和位移等稳定性的监控量测，制定好各项应急防护措施，做到信息化管理，并将监测成果及时上报监理工程师。6、边坡支护施工时，应按规范规定内容做好地质素描等地质资料的搜集工作，详细划分围岩类别，标明不稳定块体的大小和部位。7、边坡支护施工时，承包商应对安全、劳动保护、防水、防火和环境保护等方面，应按有关规定执行。8、边坡支护施工时，监理工程师应对所有隐蔽工程进行中间验收，合格后，方可进行下道工序的施工。第四章重要工序的控制一、建筑施工测量监理
8、控制要点1、施工准备阶段监理测量监理工程师应根据同意的施工组织设计检查承包人下列内容，并以此成果作为批复承包人申请动工汇报中测量工作准备状况时根据。(1)、承包人的测量组人员数量、资质：测量仪器种类、数量、精度级别及工作状态；(2)、全线(本协议)控制(平面、高程)恢复状况及复核精度;(3)、护坡的恢复和构造物日勺施工测量及放样状况；(4)、即将动工路段和构造物的施工测量及放样状况;(5)、管的制作、埋设、保护状况。2、施工过程中监理测量监理工程师在施工过程中应进行下列工作：(1)、检查、批复承包人路基施工中测量、放样自检汇报；按协议规范和边坡施工监理程序规定复核承包人边坡施工中、边桩位置和高
9、程测量成果；(2)、检查、批复承包人路基验收测量汇报，按规定组织部分或所有路段复核测量；(3)、检查、批复承包人施工放样自检汇报，按规定组织部分或所有路段复核放样；(4)、边坡施工中重要工程部位承包人测量、放样自检汇报，组织复核测量；(5)、现场监理人员规定日勺测量、放样复核内容；(6)、经历雨季或按规范规定的施工时间间隔，敦促承包人复核全线(本协议)控制桩，并审核其测量成果。3、竣工后监理测量监理工程师在竣工后应进行下列工作：(1)、查承包人全线(已竣工路段)恢复定线和路线竣工验收测量工作，审批测量汇报；视状况组织部分路段复测；(2)、查承包人全线(已竣工)及其他设施竣工验收的测量资料,按总
10、监或驻地监规定组织复核测量，审核批复测量汇报;(3)、核算因变更设计引起工程数量变动所需的测量内容;(4)、总监、驻地监理和现场规定日勺测量内容。4、测量质量监理(1)、测量放样质量监理工作流程(2)监理工作内容监理人员在熟悉设计文献和图纸日勺基础上，会同承建商、设计单位或勘测部门现场交接中线控制桩和水准点，并指示和检查承建商对所有测量控制桩和水准点，进行有效的保护，直到工程竣工验收结束。监理工程师对业主提供的图纸上获得的资料，或在设计单位现场交桩获得的原始定线资料，进行复核和校核，保证原始定位方位、水准点、高程的数据精确无误。若发既有持续两个以上原始基准点、或基准高程丢失、损坏时，应通过业主
11、由设计勘测单位补定。监理工程师应审核和检查承建商提交日勺施工放样报验单及测量资料。对检查验收合格的，及时予以书面承认，发既有差错，应及时告知承建商重测，合格后再予以书面承认。监理工程师应对承建商以加密控制点、辅助基线、临时水准点和施工放样为目的测量工作，进行现场监督、检查、复核并承认。二、土石方开挖监理控制要点1、对边坡削坡时，在保证按设计规定的坡顶线及坡度的基础上尽量减少土方的开挖。削坡时坡顶采用弧化处理。2、土方的开挖次序为从上至下进行。形成坡度后应结合人工清坡，清除坡面凹凸不平土层、规定坡面平顺。3、开挖弃渣应即行运走，不得随地堆放而诱发次生灾害。4、施工时根据本施工图设计，结合实际地形
12、进行测量放线，在坡度变化处设控制点。土方开挖前，应对坡顶及坡脚控制点坐标及高程进行复核，如与设计不符，应及时告知设计单位进行调整。5、严格按照设计坡度进行边坡开挖，对不良地质作成折线或留置台阶或缩短开挖进深等技术处理，并及时进行边坡支护施工，不得长时间暴露边坡。6、开挖施工期间，要对边坡及周围建筑物进行基坑顶水平位移及坡顶地面沉降观测、地表道路沉降位移观测、建（构）筑物沉降位移观测，监理人员要随时掌握有关数据、信息。判断边坡安全度，必要时采用对应措施加以控制，保证边坡和周围稳定安全。若观测到的合计变形值到达或超过其警戒值时即与业主、设计等协调，及时采用对应措施进行调整。7、作好基坑降排水和防洪
13、工作保持基底和边坡的干燥，防止边坡土体湿化，增长土体自重。8、严格控制基坑边坡坡顶Iin-2m范围堆放材料、土方和其他重物以及较大的机械等荷载。9、开挖过程中，随挖随刷边坡，不得挖反坡。须严格控制边坡坡率和边坡设计标高，若边坡坡率达不到设计规定，应用机械或人工修整，严禁超挖。10、边坡支护施工时，承包商应常常测量和校核其平面位置、水平标高和边坡坡度等与否符合设计规定，并加强边坡的沉降和位移等稳定性的监控量测，制定好各项应急防护措施，做到信息化管理，并将监测成果及时上报监理工程师。三、土方回填监理控制要点1、监理工程师应当核查回填土料与否符合下列规定：填方土料应符合设计规定。采用含水量符合压实规
14、定的粘性土为宜。回填时土料应当过筛，最大粒径不不小于50mm。用2:8灰土进行回填，灰和土必须过筛。2、土料日勺含水量的检测措施是以手握成团，落地开花为宜。3、在摊铺土料前，核查与否有水平标高控制标志。4、观测基坑回填与否分层铺摊，每层虚铺厚度为250mm,没有漏夯现象。5、每层回填土扎实后，与否按规范规定进行环刀取样，测定土的!干密度，假如达不到设计规定应根据测验状况，监理工程师应当规定补夯，再测验合格后方可进行上层的铺土工作。6、为使本工程回填土的质量能符合设计规定，必须对每层回填土日勺质量进行检查。监理方随时采用环刀现场检测。采用环刀法取样测定土的干密度，当检查成果到达设计规定后，才能填
15、筑上层土。四、锚杆施工监理控制要点锚杆施工时对施工单位材质的检查，保证每批锚杆的材质均附有生产厂家质量阐明书，并按施工图纸规定的材质原则以及监理工程师指示抽检锚杆性能，进行注浆密度试验，选用锚杆直径和长度，与锚孔孔径和倾斜度相似的锚杆，按配合比拌制砂浆，并按注浆工艺进行注浆，砂浆试件按规定养护后送检。抗拔力试验按设计规定对边坡支护锚杆分区在300根锚杆中抽取三根进行抗拔力试验。在施工过程中监理人员必需对锚杆孔规格（孔位、孔径、孔深和倾斜度）进行检查并做好旁站监理记录。1、锚杆施工前应对坡面进行人工修坡平整，清除坡面松散的）岩土体。2、锚杆锚筋制作时应先除锈，在锚杆端头2m长度范围内表面涂防锈环氧保护漆。采用沥青纤玻布缠裹不不不小于两层。3、锚杆按设计长度切割成段，需要焊接的，可采用双面搭接，焊接长度不少于8d。4、锚杆钢筋放入锚孔前应检查钢筋质量与长度，钢筋长必须与孔深相符。安放时要防止杆体弯曲、扭压，不得损坏注浆管和对中支架。钢筋插入深度不少于锚杆设计长度的95%,钢筋外露孔口长度控制在1530cm。锚固时应注意锚杆清洁。5、锚杆采用风动潜孔钻机械成孔，高压风洗孔。孔位和孔深容许偏差50mm,成孔倾斜度容许偏差5%,锚杆成孔时孔深比设计孔深不不不小于50cm。水
