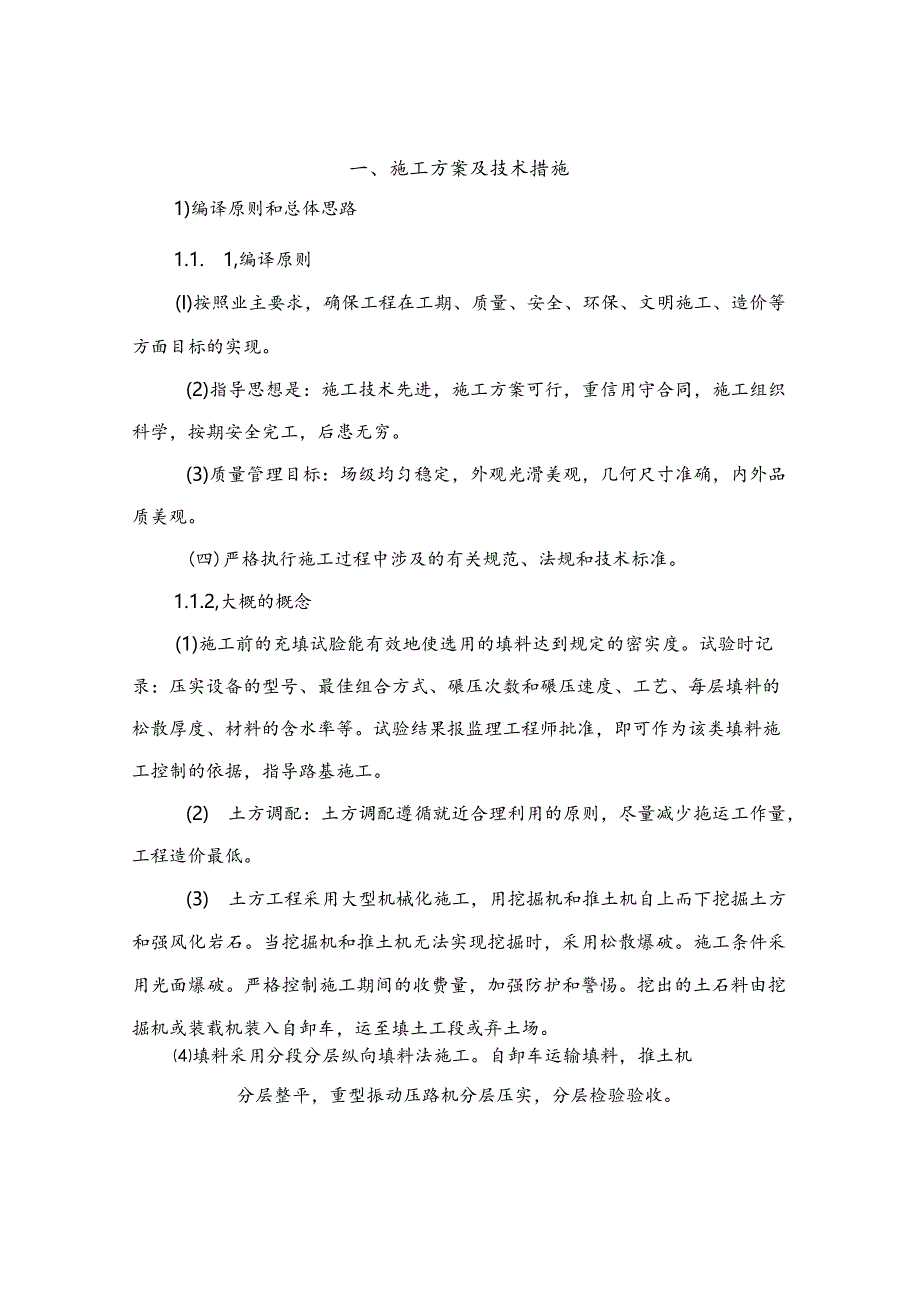

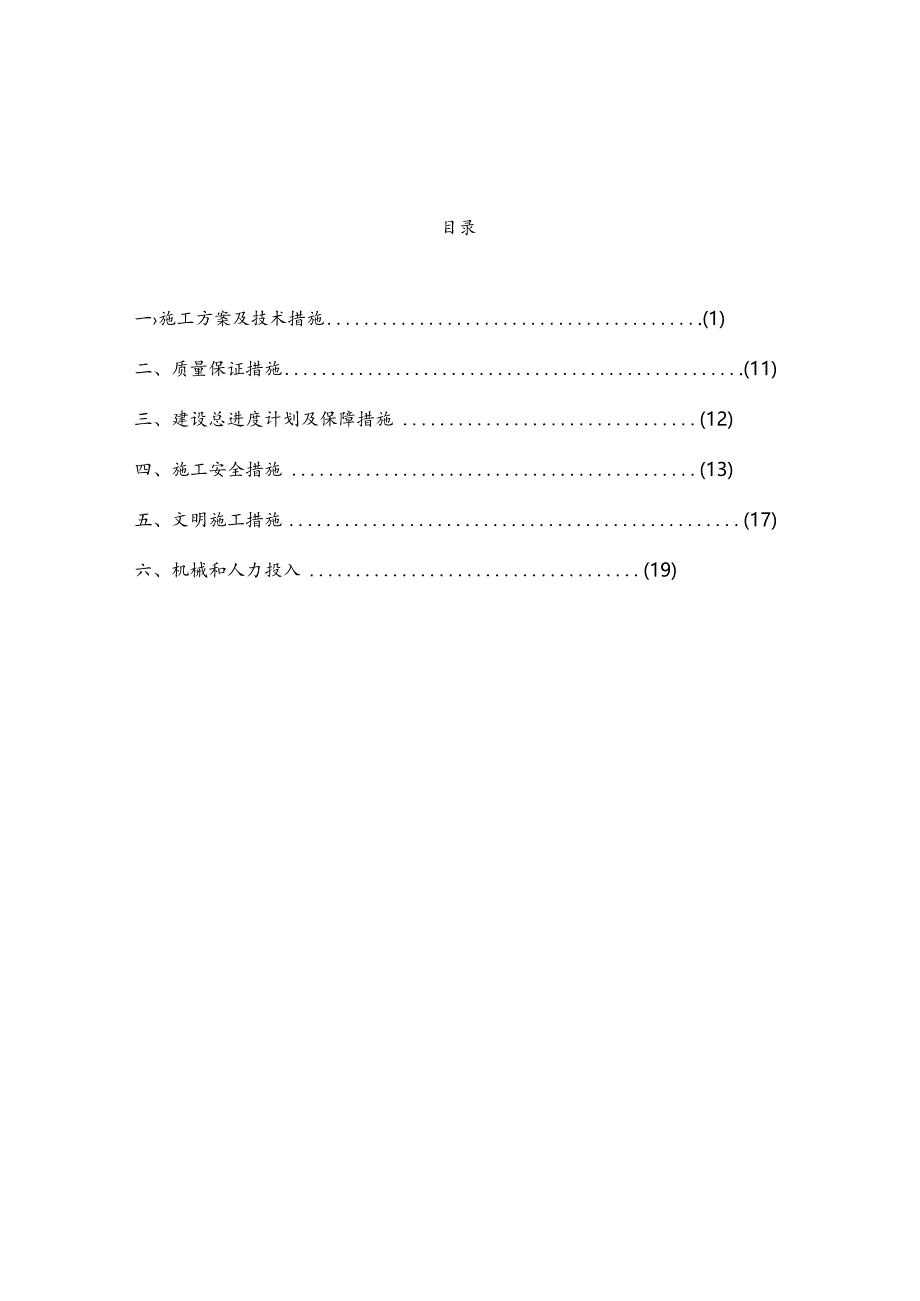

1、目录一施工方案及技术措施.(1)二、质量保证措施.(11)三、建设总进度计划及保障措施(12)四、施工安全措施(13)五、文明施工措施(17)六、机械和人力投入(19)一、施工方案及技术措施1)编译原则和总体思路1.1. 1,编译原则(I)按照业主要求,确保工程在工期、质量、安全、环保、文明施工、造价等方面目标的实现。(2)指导思想是:施工技术先进,施工方案可行,重信用守合同,施工组织科学,按期安全完工,后患无穷。(3)质量管理目标:场级均匀稳定,外观光滑美观,几何尺寸准确,内外品质美观。(四)严格执行施工过程中涉及的有关规范、法规和技术标准。1.1.2,大概的概念(1)施工前的充填试脸能有效

2、地使选用的填料达到规定的密实度。试验时记录:压实设备的型号、最佳组合方式、碾压次数和碾压速度、工艺、每层填料的松散厚度、材料的含水率等。试验结果报监理工程师批准,即可作为该类填料施工控制的依据,指导路基施工。(2) 土方调配:土方调配遵循就近合理利用的原则,尽量减少拖运工作量,工程造价最低。(3) 土方工程采用大型机械化施工,用挖掘机和推土机自上而下挖掘土方和强风化岩石。当挖掘机和推土机无法实现挖掘时,采用松散爆破。施工条件采用光面爆破。严格控制施工期间的收费量,加强防护和警惕。挖出的土石料由挖掘机或装载机装入自卸车,运至填土工段或弃土场。填料采用分段分层纵向填料法施工。自卸车运输填料,推土机

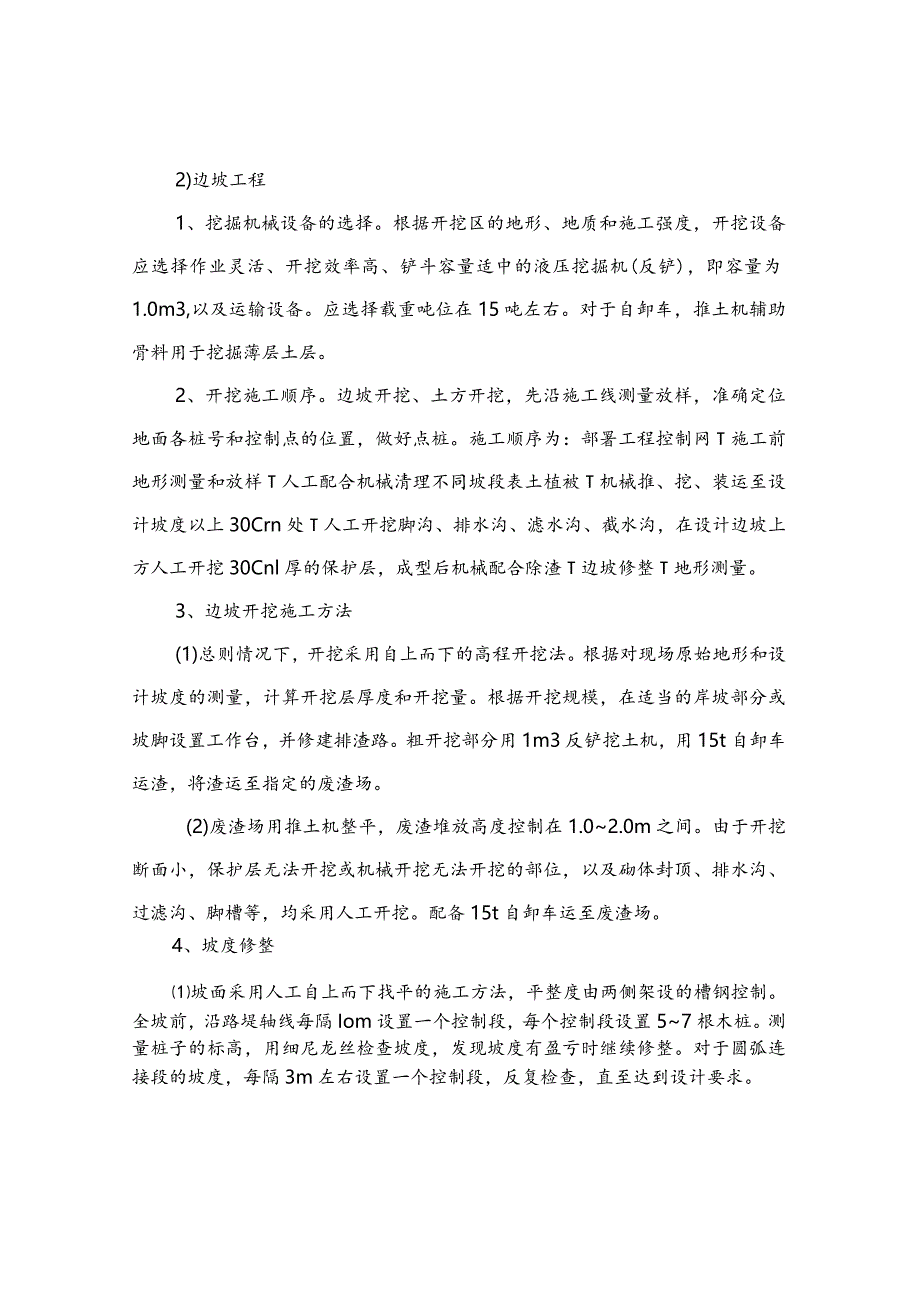

3、分层整平,重型振动压路机分层压实,分层检验验收。2)边坡工程1、挖掘机械设备的选择。根据开挖区的地形、地质和施工强度,开挖设备应选择作业灵活、开挖效率高、铲斗容量适中的液压挖掘机(反铲),即容量为1.0m3,以及运输设备。应选择载重吨位在15吨左右。对于自卸车,推土机辅助骨料用于挖掘薄层土层。2、开挖施工顺序。边坡开挖、土方开挖,先沿施工线测量放样,准确定位地面各桩号和控制点的位置,做好点桩。施工顺序为:部署工程控制网T施工前地形测量和放样T人工配合机械清理不同坡段表土植被T机械推、挖、装运至设计坡度以上30Crn处T人工开挖脚沟、排水沟、滤水沟、截水沟,在设计边坡上方人工开挖30Cnl厚的保

4、护层,成型后机械配合除渣T边坡修整T地形测量。3、边坡开挖施工方法(1)总则情况下,开挖采用自上而下的高程开挖法。根据对现场原始地形和设计坡度的测量,计算开挖层厚度和开挖量。根据开挖规模,在适当的岸坡部分或坡脚设置工作台,并修建排渣路。粗开挖部分用1m3反铲挖土机,用15t自卸车运渣,将渣运至指定的废渣场。(2)废渣场用推土机整平,废渣堆放高度控制在1.02.0m之间。由于开挖断面小,保护层无法开挖或机械开挖无法开挖的部位,以及砌体封顶、排水沟、过滤沟、脚槽等,均采用人工开挖。配备15t自卸车运至废渣场。4、坡度修整坡面采用人工自上而下找平的施工方法,平整度由两侧架设的槽钢控制。全坡前,沿路堤

5、轴线每隔Iom设置一个控制段,每个控制段设置57根木桩。测量桩子的标高,用细尼龙丝检查坡度,发现坡度有盈亏时继续修整。对于圆弧连接段的坡度,每隔3m左右设置一个控制段,反复检查,直至达到设计要求。五、技术要求(1)开挖过程中,验船师应随时检查工作面,并设置控制标高,以保证开挖的最终清理轮廓。严禁欠挖,以免过挖。(2)开挖过程中,设置临时纵横排水沟,做好边坡施工区的排水工作,确保边坡不被雨水冲刷和浸湿。(3)及时清理完成的基础面,并报主管检查。监理人员确认存在不符合设计要求的不良地质断面,按监理要求处理。(4)施工基面经监理验收合格后,应立即进行下一道工序,以免对基面造成干扰。(5)加强施工机械

6、的维护保养,做好冬季防冻工作,确保设备处于良好状态,保证施工进度所需的利用率。六、特殊区域的建设措施(1)在边坡开挖和土方开挖过程中,新开挖的边坡表面可能会出现局部渗水现象。应分析渗水的原因,采取前堵后排等施工措施,在靠近水的地方拦截渗水,并设置反滤沟导水。过滤,排出坡面土体中的渗水,恢复土体的抗剪强度。(2)在边坡开挖和土方开挖过程中,由于部分地区土壤含水量较高,普通反铲的履带板与地面直接接触会导致车辆下沉。代替常规反铲。渣通过反铲接力开挖转运运至坡顶,再配备小车卸渣。(3)边坡堑未完成段开挖底槽时,若有塌陷现象或迹象,可采用卸荷减压或卸荷减压坳筑砌体挡土墙,在边坡开挖深槽。岸坡中间。及其他

7、防止斜坡崩塌或滑坡的措施。当边坡崩塌严重或有发生深部滑坡的可能时,必须进行深入调查分析,并通过补充勘探和监测,提出相应的治理方案,经监理批准、设计批准、经建设单位批准后方可组织实施。7.钢筋工程(1)本项目使用的钢筋为:I级钢:fv=210Nmm2,II级钢:fy=310Nmm2(d28mm),fy=290Nmm2(d28mm)(2)钢筋的质量A.钢筋的质量是双重控制的材料。钢筋原材料除出厂合格证外,还需要按要求进行力学性能检测。出厂质量证明书和机械性能检测报告必须齐全;如果使用进口钢筋,还应增加化学成分测试。钢筋的试验和检验结果应符合G钢499-91混凝土工程用热轧钢筋及相关规范的有关规定和

8、要求。不合格钢筋坚决拆除,不得用于本工程。B、钢筋材料的长度总则合适;钢筋表面9m应清洁无缺陷,尺寸规格和强度等级应符合有关要求。12m钢筋进场后应堆放整齐,其下应放置枕木,避免直接接触泥浆和水;并注意防雨或其他污染物。钢筋混凝土浇筑前应进行除锈、染色。C、各类加工设备和工具应经常维护和修理,确保设备处于良好状D、钢筋预制前,应熟悉图纸,做好钢筋放线工作。E、根据钢筋放样表,加工各种规格钢筋,确保成品规格尺寸正确。F、钢筋应堆放整齐,分清规格、型号、使用部位。G、成型的钢筋防止积压污染,应堆放在干净的场地上。(3)、焊接接头测试:A、钢筋的焊接应按规范取样,进行力学性能试验。B、在同一个团队中

9、,同一个焊工按照相同的焊接参数完成一批200个同类型的接头。连续焊接可在一周内累积。如果一周内累计数量少于200个,仍按批次计算,每批次从成品中裁切。6个试样,3个用于拉伸试验,3个用于弯曲试验。(4)网筋的绑扎1)网布加强筋主要用光滑的纽扣或人字町的搭扣捆绑。网筋的交叉点应在各点系好,中间的交叉点可以错开固定,但必须保证受力钢筋不移动。2)钢筋保护层的厚度由与混凝土同标的垫块保证。绑钢筋时要小心。绑线采用22#钢丝。每个路口都要有约束力,不能有卡扣。注意成品的保护。钢筋绑扎后,不得污染,以免被重物压弯。3)钢筋捆扎成型后,必须在合模前进行隐蔽验收。内部资料包括:钢厂合格证、力学性能、焊接试验

10、报告、化学分析试验报告(进口钢材)、自检记录等。现场条件必须符合设计和规范要求,自检合格,并提前1天通知有关部门参加验收,验收合格后,方可进行下一道工序的施工,并做好隐蔽验收记录。(五)喷涂施工要点:1)清理防护岩石表面的杂物,清除浮石和松散的岩石。2)用高压水冲洗边坡,保持岩石表面一定的湿度。3)确定锚杆孔在岩石表面的位置并钻孔。螺栓孔位、直径、孔深及布置应符合设计要求。孔距误差不超过200e,孔深误差不超过50mm,入射角不超过200mm。25,锚杆钻孔轴线与设计偏差不大于1。4)孔内的水和岩粉要吹干净,一旦塌陷要及时清理孔。5)螺栓体应平直,入孔前除锈、除油。螺栓体的设计应尽可能避免加长

11、。必须加长时,应采用对焊连接,并保证焊接强度。6)为保证杆体在孔内居中,锚杆焊接有环形或船形定位支架。95%的设计规范。8)浇注砂浆宜采用中细砂。物料直径不大于5mm,使用前应过筛,砂浆混合比为1:11:1.2(重量比)。水灰比为0.380.45,不低于425号普通硅酸盐水泥。砂浆应搅拌均匀,防止石块和杂物混入。9)注浆时,应在锚孔底部用注浆管注砂。注浆管应插入距孔底50-1OOmm,用砂浆注入缓慢均匀地拔出。注浆压力不小于O.4mpa,必须保证注浆密实;杆身插入后,如无砂浆从孔口溢出,应及时补料。(6)、喷射混凝土施工方法:1、确定喷涂混凝土的施工工艺和配合比,喷涂前进行试验,调整回弹量和施

12、工操作规程。2)喷射混凝土的配合比应满足以下要求:a、水泥与骨料的质量比应为1:41:4.5,b、砂率应为45%至55%oc、水灰比为0.40至0.450do促进剂的用量应通过试验确定。e.挂网喷洒前用高压空气和水对坡面进行清洁,喷洒作业前要保持坡面湿润。Fo该混合物应与混合使用。不添加促进剂时,存放时间不超过2小时。加入促进剂时,存放时间不应超过20分钟。Go混合料在运输和储存过程中应严防雨淋、滴水、大石块等杂物,装入喷射机前应过筛。Ho应控制好水灰比,喷涂层表面应保持光滑、湿润、有光泽,无麻点、干斑、滑脱等现象。喷射混凝土的回弹率不应大于15%,喷层厚度变化不应超过设计规定的25%o一世。

13、喷涂混凝土应分段,自下而上分段。作业开始时,应先供气,再开机,再进料。最后,喷涂完材料后应关闭机器。物料供给喷雾时,应连续均匀。机器正常运转时,料斗内应有足够的物料,喷涂层的厚度应均匀。j.喷洒时,喷嘴应与喷洒面垂直,距离应为0.67.0m。喷涂宜采用多圆、分层喷涂。后一层应在前一层定型后喷涂。喷涂时,应先用高压水清洗喷涂层表面。终凝2小时后,喷涂混凝土进行养护。使用普通硅酸盐水泥时,养护时间不少于10天;使用矿渣硅酸盐水泥或火山灰硅酸盐水泥时,养护时间不得少于14天。喷层外围与未保护坡面的连接处应密封。ko喷射混凝土的回弹料不能收集起来投入下一批配料中,以免影响混凝土质量。I.爆破作业紧跟开

14、挖面时,爆破混凝土终凝至下一次爆破作业的时间不得少于48小时。米。喷射混凝土应按图纸或监理工程师的指示设计伸缩缝和排水管。n.钢筋网应在岩石表面喷涂一层混凝土后铺设,钢筋应清除锈迹,钢筋网与锚杆点焊牢固,喷涂时不得晃动钢筋。3)路基保护工程1、泥浆碎石挡土墙、护坡分层砌体。每层大致找平,上下层交错,砂浆饱满,不宜用小石子做支撑垫。如果边坡过挖,就用和墙一样的材料和墙一起砌。墙体及两端应铺设平整,墙背与坡面应紧密贴合,墙顶与坡面的缝隙应密封严密。2、挂网、喷锚、护坡D施工顺序:|搭脚手架IT修整坡面IT丽和安装排水放洞T第二|欠喷混凝土ITI布置锚杆孔位ITI成孔、灌浆、安装锚杆ITl放钢筋网孔

15、IT|二次喷涂混凝王IT叵田。(1)施工前清理岩石表面的杂物。斜坡必须用光滑的表面进行喷砂处理。对于破碎、不平整的边坡,必须清除浮石和松散的岩石,并用泥浆砌块填满空腔,使边坡平整。用高压水冲洗斜坡,保持岩石表面湿润。排水设施的制作和安装。喷涂作业前,对机械设备、气路、水路等进行全面检查和试运行。喷射混凝土应从上到下分段进行,在施工锚杆和钢筋网之前,必须在顶部喷一层混凝土。第一层混凝土厚度为334cm.(2)确定岩石表面的锚杆孔位置,用卧式钻机钻深孔,孔深和直径应符合设计要求。钻孔、清孔后,安装螺栓(带定心装置),同时用水泥砂浆或其他经批准的材料填充钻孔。嵌入标志以控制喷射混凝土的厚度。第二层混凝土应在第一层喷射混凝土和螺栓接头完成后进行。在第二层喷射混凝土之前应清洁斜坡。混凝土在喷洒后24小时浇水和养护。3、各种骨架铺装草坪防护坡1)施工前应清理施工场地,修整边坡,使砌筑区标高和坡度符合设计要求,然后进行施工放样,边坡边坡砌体应松散,砌体格网基础应浅挖。砌体带标高及边坡坡度检测合格后,方可进行物体施工。物体应平整、平直,不得有凹凸。必要的维护后,应清除残留的砌体材料。清理材料,不要损坏网格。如有松动或脱落,必须及时修复。骨架形成后,采用水力喷播方式铺草或播种进行绿化。2)施工顺序:I测量放线IT同挖沟渠ITl收集碎石IT准备砂浆一码T接缝T沟底抹灰卜顶压O(1)先
