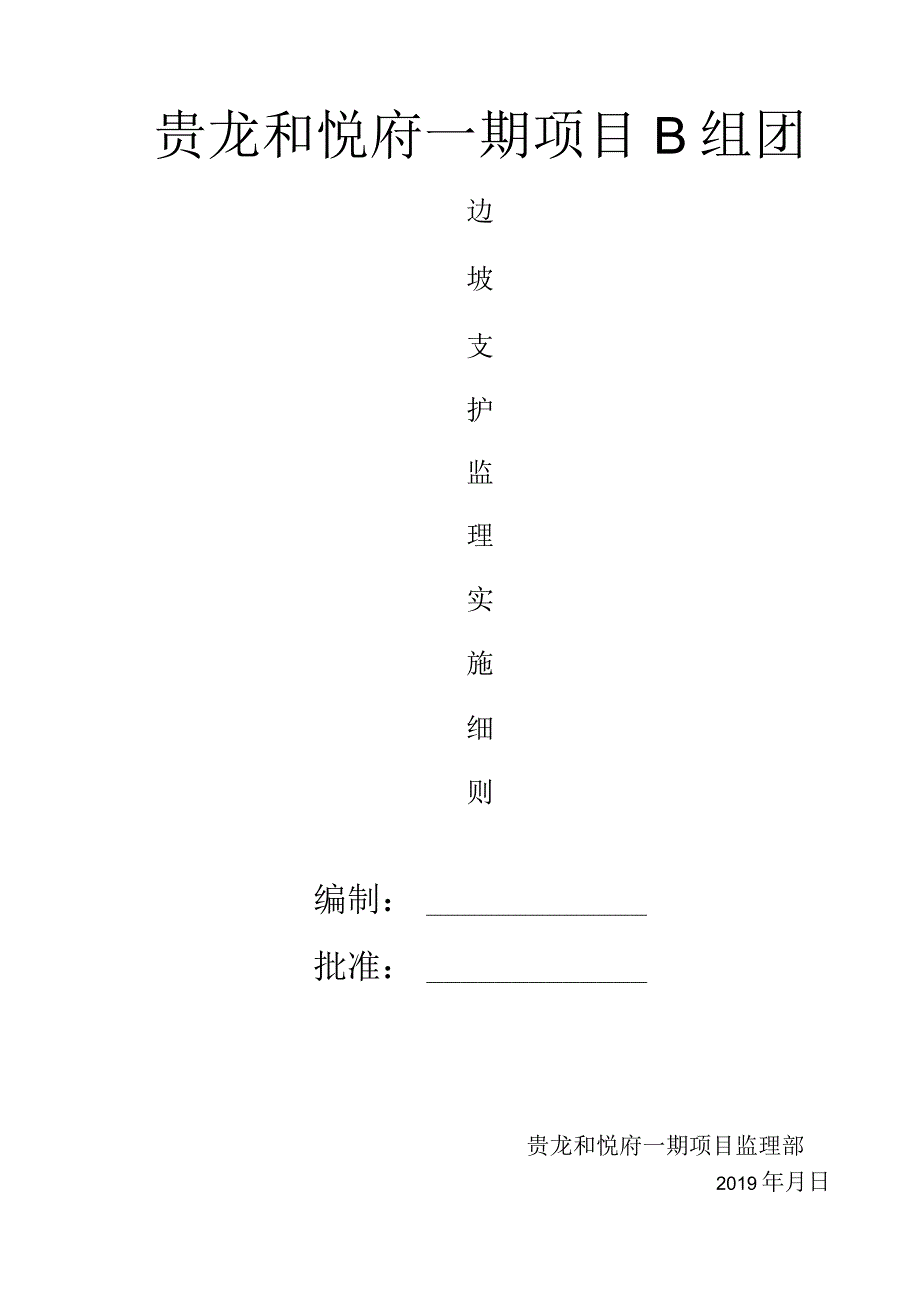

1、贵龙和悦府一期项目B组团边坡支护监理实施细则编制：批准：贵龙和悦府一期项目监理部2019年月日一、一、工程概况二、第一节工程概况一、工程基本概况工程名称和悦府一期工程建设地点龙里谷脚镇工程规模建筑面积108000平方米栋数19结构形式框架剪力墙结构功能住宅、商业建设单位贵州佰地润龙置业发展有限公司设计单位湘潭建筑设计院监理单位贵州广天建设管理咨询有限公司施工单位七冶贵龙建设有限公司湖南公众工程造价咨询地勘单位贵州开程岩土工程有限公司审计单位有限公司二、工程建筑概况贵龙和悦府一期工程建设于贵州省龙里县谷脚镇万豪大道与快递路交汇处，地下一层为停车场，地上一层为商业门面，二层以上为住宅区，共19栋其
2、中有10栋为8层、9栋为17层。三、结构工程概况（1）本工程建筑结构的设计使用年限为50年。（2）本工程建筑结构的安全等级为二级，地基基础设计等级为甲级，耐火等级为一级，屋面防水等级为二级，地下室防水等级二级，外墙防水等级一级。（3）本工程抗震设防类别为丙类，框架、剪力墙结构体系；抗震设防烈度为6度，设计基本地震加速度为0.05go（4）混凝土：商品混凝土（5）钢筋钢筋主要有11级钢筋、In级钢筋。(6)砌体结构1 .墙体：200厚混凝土砌块，局部100厚加混凝土砌块。2 .外墙：200厚加气混凝土砌块。3 .自然条件4 .场地的工程地质及水文地质情况：5 .根据贵州开程岩土工程有限公司于20
3、18年12月提供的贵龙和悦府一期IT9#楼及裙楼岩土工程勘察报告(详勘阶段)，场地土的类型为中软场地土，场地类别11类。地下水对混凝土及钢筋混凝土结构中的钢筋具有微腐蚀性，对钢结构具有微腐蚀性。6 .基本风压WO=0.30kNm2,地面粗糙度为C类，风载体型系数为L35；基本雪压：SO=0.20kN/m2。7 .地震参数：8 .区域抗震设防烈度：6度；(2)设计基本地震加速度：0.05g；(3)设计地震分组：第一组。9 .四、边坡支护的监理工作控制要点10 .K施工前质量控制11 .1)审查施工组织设计：施工方案是否有针对性，方案和措施是否具有可操作性。质量、技术管理体系，质量保证措施是否健全
4、并切实可行。安全、环保、文明施工措施是否符合相关规定。12 .2),工程定位及标高基准控制：复测原始基准点、基准线和标高。复测施工单位建立的施工测量控制网。13 .3)、施工平面布置的控制：检查施工现场总体布置是否合理。14 .4)、施工机械配置的控制：检查施工机械设备是否与批准的计划备妥，是否与施工组织设计中所列一致，是否完好状态。15 .2,预应力锚杆施工控制要点16 .1).材料控制17 .钢筋及锚具批量采购应有出厂合格证，进厂后按规范要求，对钢筋进行抽样检验，对锚具作外观抽样、硬度检验及锚固能力试验。水泥强度不低于42.5MPa的早强型硅酸盐水泥。砂含泥量不得大于3%；细度模数不小于0
5、.8.18 .2).张拉设备控制19 .张拉设备进场前应送具备相应资质的检测部门检测并标定，出示标定封签。预应力的大小靠千斤顶和油压控制，但由于千斤顶活塞与油缸之间存在摩擦力，因此，必须通过检验求得油压表读数与作用力大小的精确关系。千斤顶一般用材料试验机进行，标定时以千斤顶为主动，试验机为被动。20 .3).锚杆制作控制21 .钢筋下料：其下料长度根据锚固段长度、自由段长度、碎肋柱控制厚度、钢较线张拉时的伸长值、回缩值及承压板、锚具的尺寸计算确定。为保证钢较线的受力均匀，同束钢丝下料长度的相对差值不得超过5mm。22 .钢筋长度误差不大于50mm,组装前应清除表面油污和锈膜。23 .自由段加6
6、76聚乙烯塑料套管与浆体作隔离防护，套管两端用黄油封填。24 .锚索端头设导向帽。25 .4),钻孔控制26 .倾斜：控制615,遇特殊地段难以成孔可适当调整。27 .钻孔深度：锚孔深度大于锚索长度1.0m。28 .孔径：130mm,实际孔径不小于此设计值。29 .钻孔前应根据设计要求定出孔位，作出标记，孔位允许偏差为土15mm。30 .钻孔后要求清除孔内石渣和孔口悬石，并防止孔壁塌陷。31 .5).注浆控制32 .注浆管及排气管宜与锚索一起插入孔内，锚索伸入孔内深度不小于锚索长度的95%,且应留足外露长度。33 .注浆采用水灰比为0.40.45的水泥浆液，注浆标号不低于M30,加膨胀剂，其掺
7、量通过试验确定。具体要求为：水泥宜采用硅酸盐水泥或普通硅酸盐水泥；采用矿渣水泥时，应加强检验，防止材性不稳定。水泥标号不低于42.5R;强度：符合设计要求，即不低于30Mpa;配合比：水灰比一般宜采用0.40.45,掺入适量减水剂时，水灰比可减小到0.35；水泥浆中严禁掺加氯盐，水及减水剂须对预应力肋无腐蚀作用。34 .注浆采用双循环的活塞泵，注浆时压力为03MPa,孔口留设排气管兼作溢浆管，当排气管排出与规定稠度相同的水泥浆时停止注浆。35 .注浆过程中预留同条件养护试块，以作为张拉时间选择控制依据。36 .6）、锚索张拉控制37 .锚固体强度大于15MPa,并达到设计强度的75%后方可进行
8、张拉。38 .放置承压板，校正其位置垂直于锚索孔道，然后安装锚具。39 .锚索正式张拉前，先用小千斤顶将单根钢钱线顶紧，使各部位密贴、索体顺直，然后换大千斤顶进行张拉。40 .张拉采用以应力为主、伸长量为辅的方法来控制张拉力，并做好张拉应力、伸长量的对应数据记录。41 .7.锚固：当张拉力达到设计锁定荷载后，测量钢束伸长值,其误差在-5%+10%,方可顶塞锚固。然后进行二次注浆，注浆材料及控制方法同第一次注浆。42 .8、外锚头封闭：锚头外钢束外露长度控制为3cm,要求采用机械切割；清除支承垫板、锚具及端面的污垢，并将端面碎凿毛，支模浇筑与肋柱同标号碎封堵锚头。浇筑封端碎时，要仔细操作并认真振
9、捣务使锚具处的碎密实。43 .9、张拉的质量要求44 .锚索、锚杆张拉需固体混凝土的强度达到25Mpa以上，方可进行张拉。每根锚索预应力张拉力详图，锚索张拉后总伸长率小于3.5%,IOoh后应力松驰率小于3%。45 .10、锚索、锚杆锚固段在土层中长度不应小于4米，在岩石中锚固长度不应小于3米。46 .IR检测：47 .11.1锚索、锚杆应进行基本实验，并符合现行建筑边坡工程技术规范的规定。48 .11.2本工程锚杆、锚索基本实验数量不少于总数的5%,并且不少于3根。49 .11.3注浆水泥龄期达28d强度后，在锚头封堵前，按1%数量进行抗拔力试验检测，其抗拔力平均值应满足单孔锚索的设计承载力
10、要求。50 .3、土钉墙护坡与挂网喷射混凝土51 .1）坡面修整、分层开挖、分层支护，开挖与支护必须密切配合。52 .2）喷射混凝土的强度等级、水泥强度等级及细石混凝土的配合比应满足设计要求及相关规定。喷射第一层混凝土厚度不宜小于40mm,然后成孔，成孔位置不能偏移设计位置IOCnb角度偏差小于5%,孔深应大于土钉长度50Cm左右，成孔完毕后应立即清孔，安放土钉应设置对中导正环，应将注浆管一起放入孔底。53 .3）按设计要求绑扎钢筋网片（或钢丝网），在土钉部位设加强筋，然后进行第二层混凝土喷射，待面层混凝土达到一定强度开始注浆，一次注浆0.2-0.5Mpa,二次注浆不小于0.57.OMpa,同
11、批注浆的土钉应至少留置1组试块。54 .4）泄水孔必须按设计要求的标高、间距及做法进行施工。55 .5）试块留置：每次取样应至少留一组标准养护试块和一组同条件养护试块，制作试块时，应有监理人员在场，试块应进行标准养护。56 .五、施工阶段的监理工作方法与措施57 .1）建立完善的质量监理组织体系，以保证对所有施工环节的有效控制。在整个土方开挖及基坑围护的监理过程中，我们坚持“严格控制、积极参与、热情服务”的工作态度，采用旁站、巡视、平行检查、实测实量的监理方法，采取签发监理通知、监理联系单的等手段，对工程进行全面监控和管理。58 .2）检查承包人的施工工艺是否符合技术规范的要求，是否按监理工程
12、师批准的施工方案进行。59 .3）检查施工中所使用的原材料是否符合批准的原材料质量标准要求。60 .原材料报审程序：钢筋、水泥、砂石、预拌商品税的品种和规格应符合设计要求，施工单位进场前应上报工程材料/构配件/设备供应单位资质报审表进行供应商资质报审，进场的同时施工单位应及时提供出厂质量证明文件和进场的数量清单，经监理人员对所进场的材料按批号、规格、品种进行验收，并经见证取样试验合格后报工程材料/构配件/设备报审表报审，经批准后方可使用；同时监理人员按要求做好进场材料验收汇总表。61 .原材料不合格处理：对原材料不合格根据规定做双倍取样复试或退场处理，监理工程师须对不合格材料的处理发监理工程师
13、通知，监理人员监督不合格材料退场。62 .4）技术复核63 .轴线复核：利用施工现场已复核的轴线控制网，根据施工实际进度对现场轴线进行复核，保证其偏差在允许范围内，并及时做好记录；64 .标高复核：利用施工现场已复核的BM基准点，根据施工实际进度对标高进行复核，保证其偏差在允许范围内，并及时做好记录。65 .5）报审、报验核查66 .施工方案必须经报审通过后，方可使用，未经批准的施工方案在施工中不准采用。67 .进场人员、材料、设备必须经过报审，不合格人员禁止上岗；不合格及未经检查认可的材料，不准使用；不合格设备，禁止使用；机具、设备、人力，材料准备不足，不准开工。68 .前道工序未经监理验收
14、，不准进行后续工序的施工。69 .6）对于锚杆（索）注浆及张拉等关键工序，由监理工程师或监理员进行现场旁站监理，对其余工序进行巡视监理。以下关键部位及工序实行旁站监理：70 .平面定位坐标点和高程水准点的引测。71 .边坡土方开挖的边线、放坡边线、围护桩、机械旋挖桩的桩位定位。72 .锚杆（索）的注浆施工过程，重点控制锚杆（索）长度、角度和注浆压力、注浆量。73 .锚杆（索）张拉力检测过程、锚杆（索）抗拔力检测过程。74 .7）对于旁站、巡视检查中发现有施工质量问题或发现违反技术规范要求的施工，或违反报审报验制度时，下达现场指令，提请承包商注意，并立即组织实施。75 .8）对于已经出现的质量问
15、题，口头通知及现场批示后不补救，不返工或拖延不办者；或偷工减料弄虚作假者；或未按规定进行工程质量签认擅自进行下道工序者；或有关施工责任的事项等，项目监理机构应给承包商下达监理工程师通知单，承包商须按监理工程师通知单要求的内容无条件执行，并由监理工程师督促检查执行情况。76 .9）对拒收或拒不执行监理工程师通知单的承包商，监理单位有权不予计量，对情节严重者，应报请总监下达工程暂停令，促使承包商改正，承包商已按监理工程师通知单改正的暂停工程项目，应报送复工报告，经监理单位驻工地机构检查后报项目总监下达复工令。77 .10）钢筋进场并见证取样测试合格后，对钢筋、钢绞线原材料加工质量进行检验批验收，做好检验批验收等有关记录。78 .11）钢筋连接试件见证取样测试合格后，对钢筋连接检验批质量进行验收，并做好检验批验收等有关记录。79 .12）税浇注结束后，对碎施工检验批质量进行验收，并做好检验批验收等有关记录。80 .六、质量验收阶段监理工作方法与措施81 .1）审查施工单位上报的资料。82 .2）土方开挖及边坡支护
