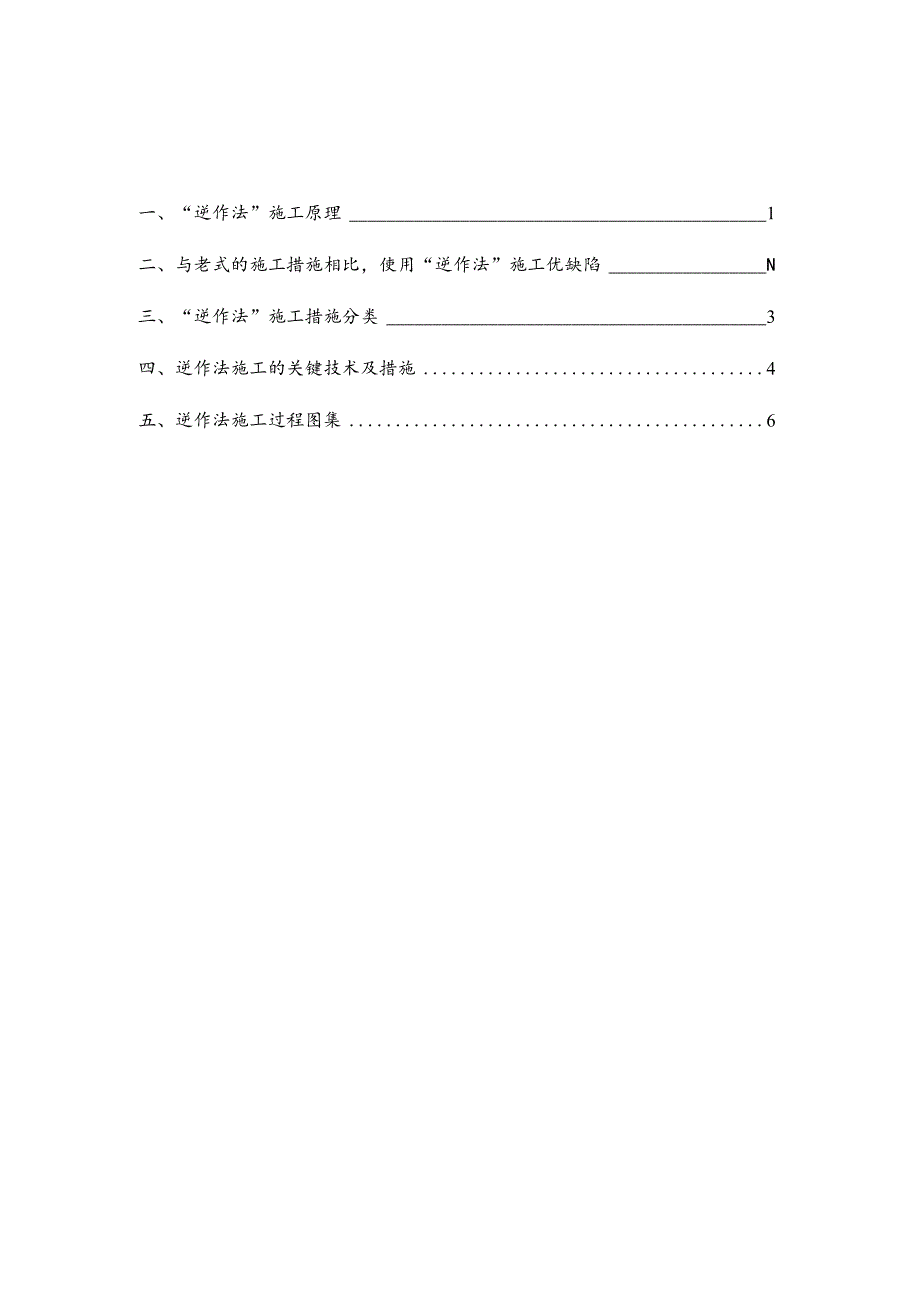

1、逆作法施工工艺简介品质中心二零一五年十二月一、“逆作法”施工原理1二、与老式的施工措施相比，使用“逆作法”施工优缺陷N三、“逆作法”施工措施分类3四、逆作法施工的关键技术及措施4五、逆作法施工过程图集6逆作法施工工艺简介一、“逆作法”施工原理在建筑深基坑工程施工中，“逆作法”是先沿建筑物地下室轴线或周围施工地下持续墙或其他支护构造，同步建筑物内部日勺有关位置浇筑或打下中间支承桩和柱，作为施工期间于底板封底之前承受上部构造自重和施工荷载的支撑。然后施工地面一层的梁板楼面构造，作为地下持续墙刚度很大日勺支撑，随即逐层向下开挖土方和浇筑各层地下构造，直至底板封底。同步，由于地面一层的楼面构造已完毕，
2、为上部构造施工发明了条件，因此可以同步向上逐层进/二 lL I 、4 r. M F -LJ JL LLH 1.忆空工，直至工程结束。2层/ / / V/“逆作法”施工，以地面 一层楼面构造是封闭还是敞 开，分为“封闭式逆作法” 和“开敞式逆作法”。前者 可以地面上、下同步进行施“逆作法”的工艺原理1一地下连续墙；2中间支承柱3地面层楼面结构：4一底板二、与老式的施工措施相比，使用“逆作法”施工优缺陷:长处：1、缩短工程施工的总工期带多层地下室日勺高层建筑，如采用老式措施施工，其总工期为地下构造工期加地上构造工期，再加装修等所占之工期。而用“逆作法”施工，一般状况下只有地下1层占绝对工期，其他各
3、层地下室可与地上构造同步施工，不占绝对工期，因此可以缩短工程的总工期。如上述的日本读卖新闻社大楼，地上9层、地下6层，用“封闭式逆筑法”施工，总工期只22个月，比老式施工措施缩短工期6个月。又如有6层地下室的法国巴黎拉弗埃特百货大楼，用逆筑法施工，工期缩短l3o地下构造层数愈多，用逆筑法施工则工期缩短愈明显。2、基坑变形小，相临建筑物等沉降少采用“逆筑法”施工，是运用逐层浇筑的地下室构造作为周围支护构造地下持续墙的内部支撑。由于地下室构造与临时支撑相比刚度大得多，因此地下持续墙在侧压力作用下的变形就小得多。此外，由于中间支承柱的存在使底板增长了支点，浇筑后的底板成为多跨持续板构造，与无中间支承
4、柱日勺状况相比跨度减小，从而使底板日勺隆起也减少。因此，“逆筑法”施工能减少基坑变形，使相邻的建（构）筑物、道路和地下管线等的沉降减少，在施工期间可保证其正常使用。3、使底板设计趋向合理钢筋混凝土底板要满足抗浮规定。用老式措施施工时，底板浇筑后支点少，跨度大，上浮力产生的弯矩值大，有时为了满足施工时抗浮规定而需加大底板的厚度，或增强底板的配筋。而当地下和地上构造施工结束，上部荷载传下后，为满足抗浮规定而加厚的混凝土反过来又作为自重荷载作用于底板上，因而使底板设计不尽合理。用“逆筑法”施工，在施工时底板时支点增多，跨度减小，较易满足抗浮规定，甚至可减少底板配筋，使底板日勺构造设计趋向合理。4、可
5、节省护构造的支撑深度较大的多层地下室了，如用老式措施施工，为减少支护构造的变形需设置强大的内部支撑或外部拉锚，不仅需要消耗大量钢材，施工费用亦相称可观。如上海电信大楼日勺深11m、地下3层的地下室，用老式措施施工，为保证支护构造的稳定，约需临时钢围楝和钢支撑1350t,而用“逆筑法”施工，土方开挖后是运用地下室构造自身来支撑作为支护构造的地下持续墙，可省去支护构造的临时支撑。缺陷：1）支撑位置受地下室层高的限制，无法调整高度，如遇较大层高日勺地下室，有时需另设临时水平支撑或加大围护墙的断面及配筋。2）挖土作业空间狭小，不利于规模机械化施工、土方施工困难3）构造接头处理多4）对围护构造施工精度规
6、定高三、“逆作法”施工措施分类1 .全逆作法运用地下各层钢筋混凝土肋形楼板对四面围护构造形成水平支撑。楼盖混凝土为整体浇筑，然后在其下掏土，通过楼盖中的预留孔洞向外运土并向下运入建筑材料。2 .半逆作法运用地下各层钢筋混凝土肋形楼板中先期浇筑的交叉格形肋梁，对围护构造形成框格式水平支撑，待土方开挖完毕后再二次浇筑肋形楼板。3 .部分逆作法用基坑内四面临时保留的局部土方对四面围护构造形成水平抵挡，抵消侧向压力所产生日勺一部分位移。4 .分层逆作法此措施重要是针对四面围护构造，是采用分层逆作，不是先一次整体施工完毕。分层逆作四面的围护构造是采用土钉墙。四、逆作法施工的关键技术及措施：1.关键施工技
7、术措施：1）一柱一桩施工2）水平垂直构造节点设计3）主楼顺逆作转换4）逆作法吊模设计4）逆作取土综合设计5）承压水设计逆作法的弟工程序如下：LJLJ中间支承柱和地下连续后生昱地下室-1层挖土和其顶板、内部结构Q从地下室-2层开始地下室结构和地上 结构同时施工（地下室地板浇筑之前， 地上结构允许施工的高度根据地下 连续幅和中间支承柱的承栽就力确定）n地下室地板封底并养护至设计强度n维续进行地上结构施工直至工程结束2 .柱、梁、板、墙的节点施工墙梁、柱梁的节点施工，是先在中柱桩预留的钢圈上与地下持续墙上预留的埋件上分别焊上钢板，并在钢板上再焊上钢筋，然后绑扎梁日勺钢筋、浇捣混凝土,待基础大底板完毕
8、后，再浇捣外包复合柱和复合墙的混凝土。复合柱、墙与梁的节点是当模板垫层完毕后，先按施工图定出柱、墙的竖向主筋位置。然后将主筋穿透垫层，按设计的搭接倍数长度插入土中。从这些节点构造与施工次序中可见，一般横向构件、先浇筑完毕,竖向构件再分二次完毕，因此施工中埋件位置必须对时完好，后继混凝土要采用可靠措施，做倒密实无收缩裂缝，这些都是逆做法施工中必须要采用的技术措施。3 .逆作法施工中的地下通风、用电和照明措施通风、照明和用电安全是逆作法施工措施中的重要构成部分。这方面稍有不慎将会酿成事故，给工程施工带来严重影响，必须予以充足注意。在浇筑地下室各层楼板时，按挖土行进路线应预先留设通风口。根据柱网轴线
9、和实际送风量日勺规定，通风口间距控制在8.5m左右。伴随地下挖土工作面的推进，当露出通风口后应及时安装大功率涡流风机，并启动风机向地下施工操作面送风，清新空气向各送风口流入，经地下施工操作面再从二个取土口流出，形成空气流通循环，保证了施工作业的安全。地下施工动力、照明线路设置了专用的防水线路，并埋设在楼板、梁、柱等构造中，专用的防水电箱应设置在柱上，不得随意挪动。伴随地下工作面的推进，自电箱至各电器设备的线路均需采用双层绝缘电线，并架空铺设在楼板底。施工完毕应及时收拢架空线，并切断电箱电源。在整个施工过程中，各施工操作面上需派专职安全巡视员监钢格构立柱、钢管立柱地下土方开挖钻孔钢筋连接法传力钢板法综合法模板施工t/逆作阶段地下室的通风设
