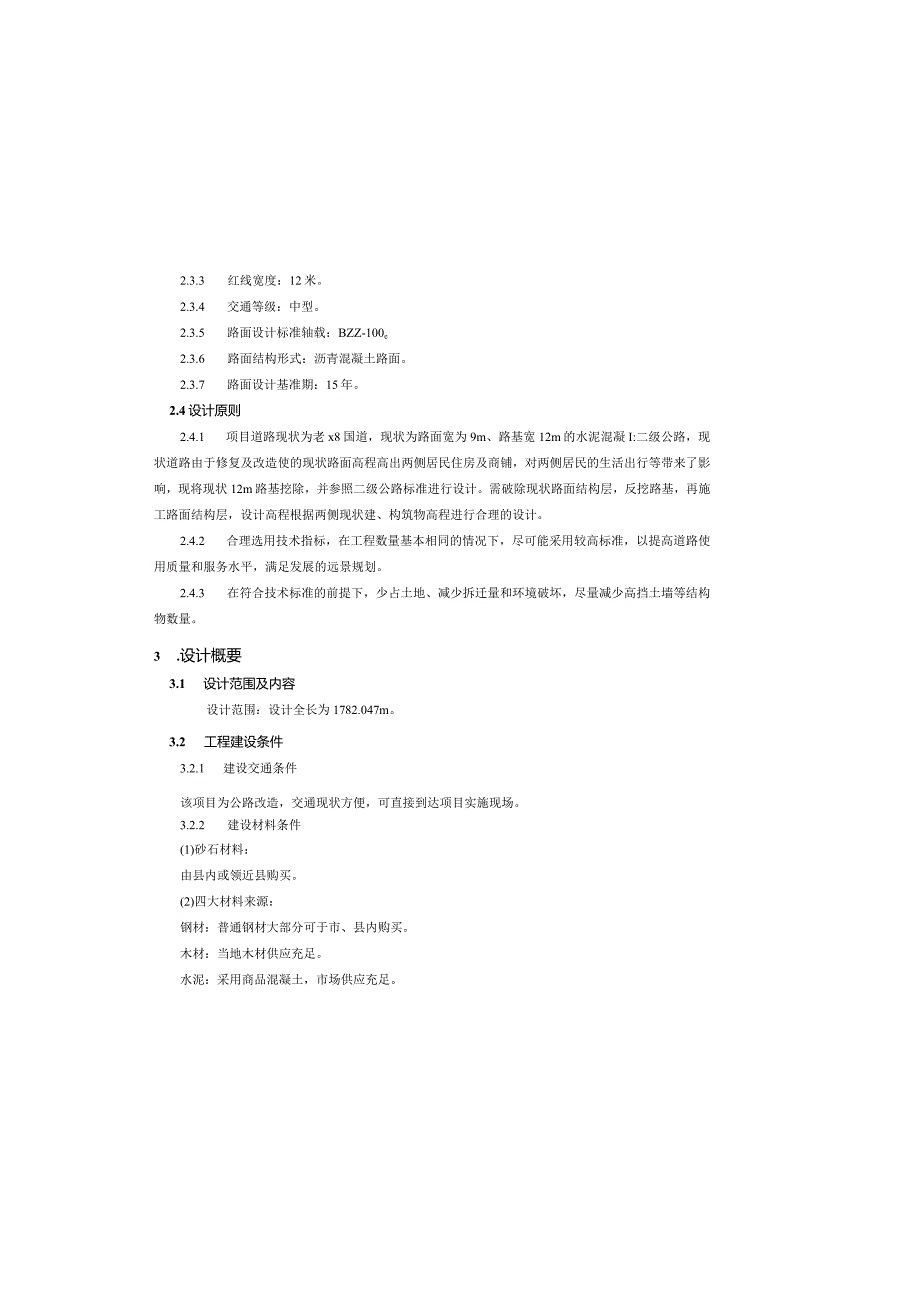

1、2.3.3 红线宽度：12米。2.3.4 交通等级：中型。2.3.5 路面设计标准轴载：BZZ-100e2.3.6 路面结构形式：沥青混凝土路面。2.3.7 路面设计基准期：15年。2.4设计原则2.4.1 项目道路现状为老x8国道，现状为路面宽为9m、路基宽12m的水泥混凝I:二级公路，现状道路由于修复及改造使的现状路面高程高出两侧居民住房及商铺，对两侧居民的生活出行等带来了影响，现将现状12m路基挖除，并参照二级公路标准进行设计。需破除现状路面结构层，反挖路基，再施工路面结构层，设计高程根据两侧现状建、构筑物高程进行合理的设计。2.4.2 合理选用技术指标，在工程数量基本相同的情况下，尽可

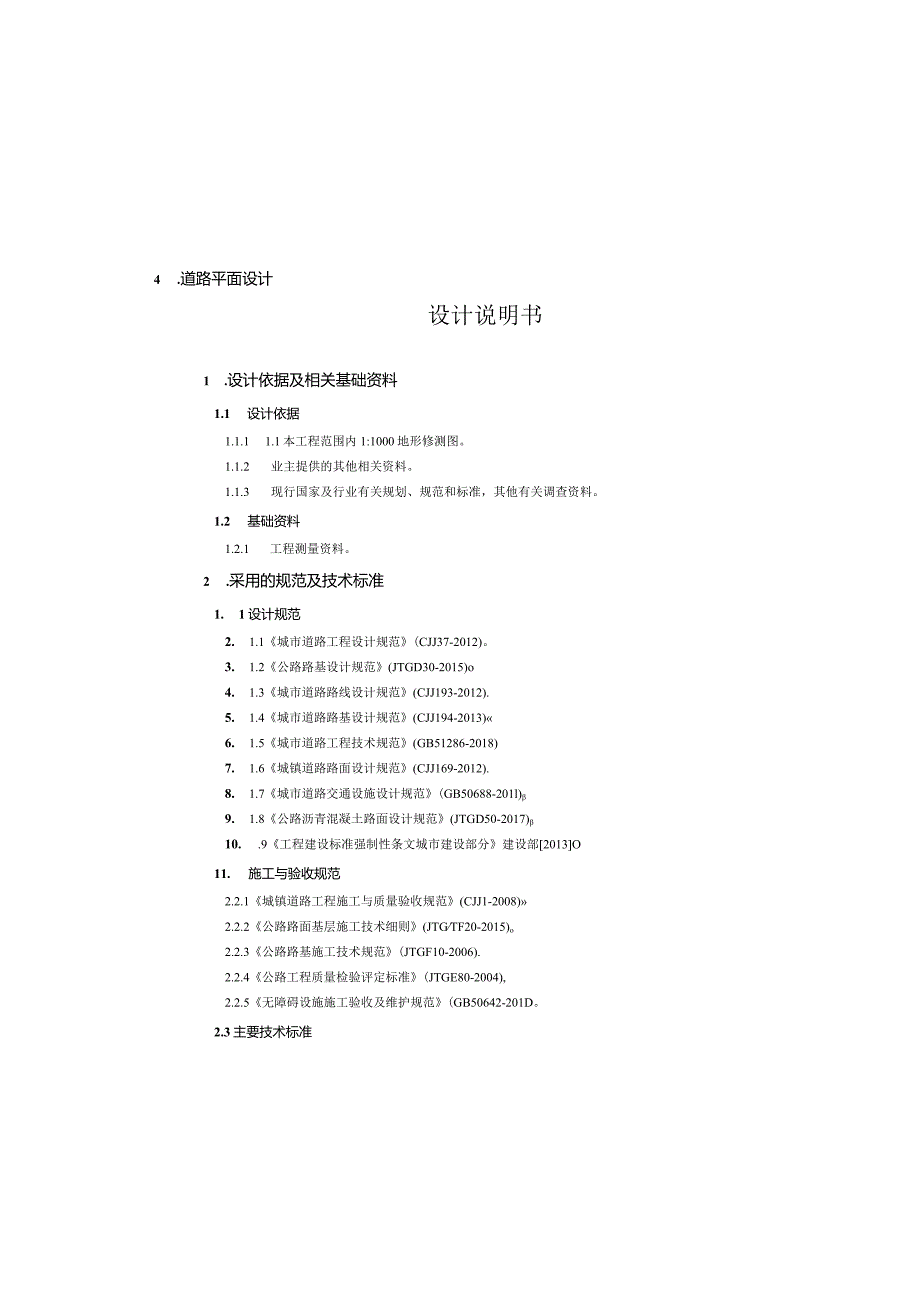

2、能采用较高标准，以提高道路使用质量和服务水平，满足发展的远景规划。2.4.3 在符合技术标准的前提下，少占土地、减少拆迁量和环境破坏，尽量减少高挡土墙等结构物数量。3 .设计概要3.1 设计范围及内容设计范围：设计全长为1782.047m。3.2 工程建设条件3.2.1 建设交通条件该项目为公路改造，交通现状方便，可直接到达项目实施现场。3.2.2 建设材料条件(1)砂石材料：由县内或领近县购买。(2)四大材料来源：钢材：普通钢材大部分可于市、县内购买。木材：当地木材供应充足。水泥：采用商品混凝土，市场供应充足。4 .道路平面设计设计说明书1 .设计依据及相关基础资料1.1 设计依据1.1.1
3、 1.1本工程范围内1:1000地形修测图。1.1.2 业主提供的其他相关资料。1.1.3 现行国家及行业有关规划、规范和标准，其他有关调查资料。1.2 基础资料1.2.1 工程测量资料。2 .采用的规范及技术标准1. 1设计规范2. 1.1城市道路工程设计规范(CJJ37-2012)。3. 1.2公路路基设计规范(JTGD30-2015)o4. 1.3城市道路路线设计规范(CJJ193-2012).5. 1.4城市道路路基设计规范(CJJ194-2013)6. 1.5城市道路工程技术规范(GB51286-2018)7. 1.6城镇道路路面设计规范(CJJ169-2012).8. 1.7城市道

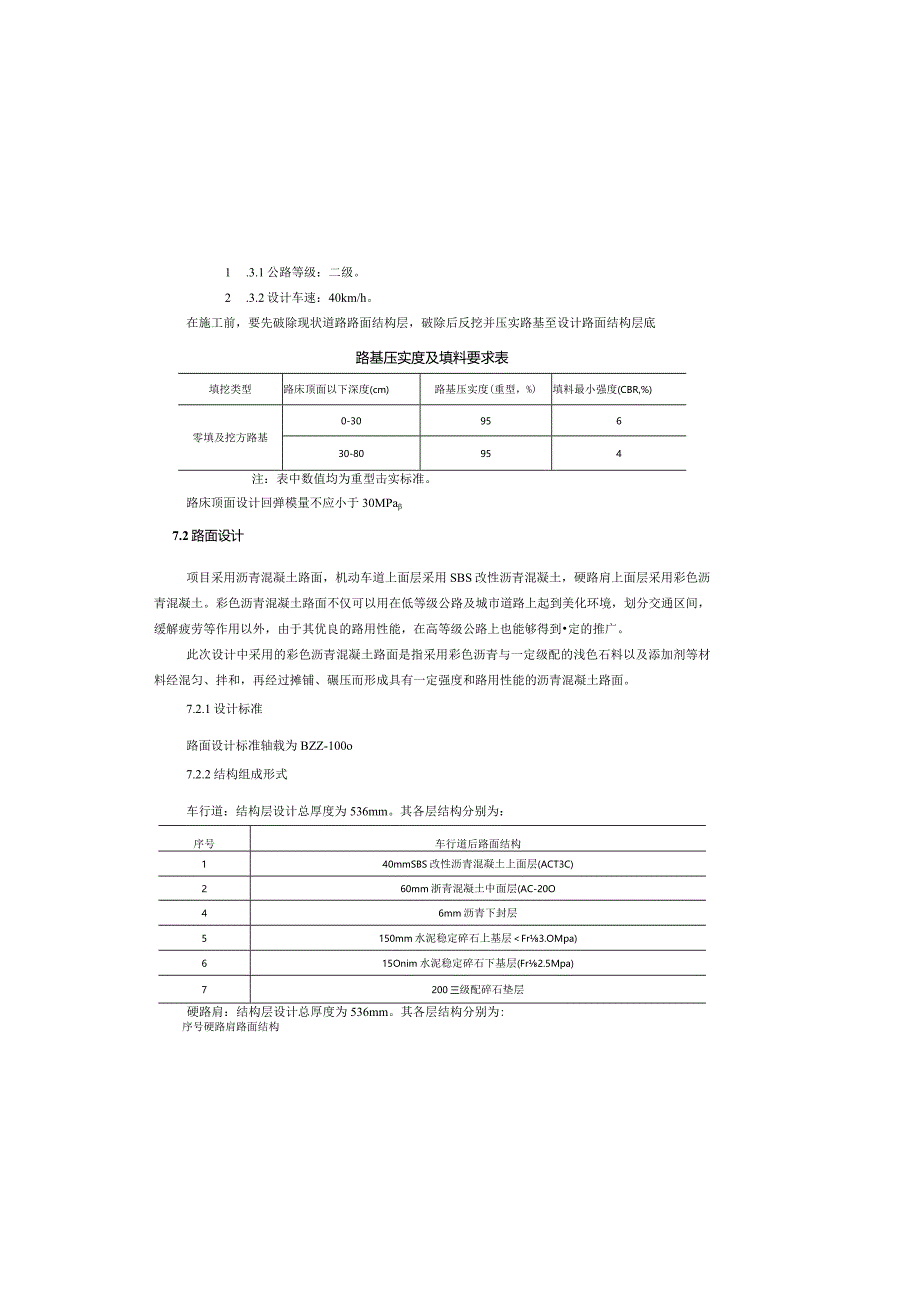

4、路交通设施设计规范(GB50688-201l)9. 1.8公路沥青混凝土路面设计规范(JTGD50-2017)10. .9工程建设标准强制性条文城市建设部分建设部2013O11. 施工与验收规范2.2.1城镇道路工程施工与质量验收规范(CJJ1-2008)2.2.2公路路面基层施工技术细则(JTGTF20-2015)o2.2.3公路路基施工技术规范(JTGF10-2006).2.2.4公路工程质量检验评定标准(JTGE80-2004),2.2.5无障碍设施施工验收及维护规范(GB50642-201D。2.3主要技术标准1 .3.1公路等级：二级。2 .3.2设计车速：40km/h。在施工前，要
5、先破除现状道路路面结构层，破除后反挖并压实路基至设计路面结构层底路基压实度及填料要求表填挖类型路床顶面以下深度(cm)路基压实度(重型，%)填料最小强度(CBR,%)零填及挖方路基0-3095630-80954注：表中数值均为重型击实标准。路床顶面设计回弹模量不应小于30MPa7.2路面设计项目采用沥青混凝土路面，机动车道上面层采用SBS改性沥青混凝土，硬路肩上面层采用彩色沥青混凝土。彩色沥青混凝土路面不仅可以用在低等级公路及城市道路上起到美化环境，划分交通区间，缓解疲劳等作用以外，由于其优良的路用性能，在高等级公路上也能够得到定的推广。此次设计中采用的彩色沥青混凝土路面是指采用彩色沥青与一定
6、级配的浅色石料以及添加剂等材料经混匀、拌和，再经过摊铺、碾压而形成具有一定强度和路用性能的沥青混凝土路面。7.2.1设计标准路面设计标准轴载为BZZ-100o7.2.2结构组成形式车行道：结构层设计总厚度为536mm。其各层结构分别为：序号车行道后路面结构140mmSBS改性沥青混凝土上面层(ACT3C)260mm浙青混凝土中面层(AC-20O46mm沥青下封层5150mm水泥稳定碎石上基层Fr3.OMpa)615Onim水泥稳定碎石下基层(Fr2.5Mpa)7200三级配碎石垫层硬路肩：结构层设计总厚度为536mm。其各层结构分别为:序号硬路肩路面结构140mm彩色沥吉混凝土上面层(铁红色)
7、(AeT3。由于项目两侧已建成大量建、构筑物，线型及走向拟合现状老x8国道进行设计。全线共设3个交点。坐标系：坐标采用1954年北京坐标系。5 .道路纵断面设计纵断面设计时，起终点及与道路交叉口处设计高结合现状老路地面标高控制，高于两侧住宅、商铺处，结合两侧高程，在满足设计标准的前提下，满足两侧居民的生活和出行。纵断面设计全线共6个变坡点，最小坡长为29.835m：最小凸型竖曲线半径为13211.371米，最小凸型竖曲线半径为U89&028米，均符合规范要求。高程系：高程采用1985年国家高程系。6 .道路横断面设计本册项目道路红线宽为12m,车流量大，根据交通量分析，本次设计采用的标准横断面
8、型式如下:道路标准横断面12道路横坡：机动车道、硬路肩为1.5双道路设计高程位于道路中心线处。7 .路基、路面设计1 .1路基设计1.1.1 一般路基路面设计弯沉值:25.3(0.Olnwn)表4.5.2.1路面计算参数层位结构层材料名称劈裂强度(MPa)容许拉应力(MPa)140三沥青混凝土AC-13C1.40.47260三沥青混凝土AC-20C10.344水泥稳定碎石上基层0.50.265水泥稳定碎石下基层0.50.266级配碎石一新建路面结构厚度计算新建路面的层数：6标准轴载：BZZ-100路面设计弯沉值：22.3(0.Olmm)路面设计层层位：4设计层最小厚度：150(mm)表4.5.
9、2.2路面计算参数层位结构层材料名称厚度(Inm)抗压回弹模量(MPa)容许拉应力(MPa)2(C151沥青混凝土AC-13C40140020000.472沥青混凝土AC-20C50120018000.344水泥稳定碎石上基层待计算150036000.265水泥稳定碎石下基必150130035000.266级配碎石150225225一7新建路基36一注：路床顶土基回弹摸量E0236MPa.按设计弯沉值计算设计层厚度：1.D=25.3(0.Olmm)H(4)=150mmLS=20.9(0.01mm)由于设计层厚度IK4)=Hmin时LS=LD,260m沥青混凝土中面层(C-20C)46间沥青下封
10、星5150三n水泥稳定碎石上基层(Fr23.0MPa)615Omn水泥糕定碎石下基层(FrJ2.5Mpa)7150ran级配碎石蛰层彩色沥青级配范围筛孔(mm)1613.29.54.752.361.130.60.30.150.075AC-10C级配范围100100100-9575-5558-3843-2633-1724-1010-69-4AC-13C级配范围10095-10070-8848-6836-5324-4118-3012-208-164-8AC-13C级配范围10090-10060-8030-5320-4015-3010-237-185-124-8典型级配配合比案例AC-105-1Om
11、m:3-5mm:0-5mm:矿粉:颜料=32:20:42:3:3AC-1312-15mnr6-12mr06mm:矿粉:颜料=28:22:45:2:3彩色沥青路面建成后根据国家规定，质保期为一年，一年之后可以采用“彩色雾封层”维护。之后一般建议27年补做彩色雾封层。7 .2.3路面计算在满足交通量及使用要求前提下，根据因地制宜、方便施工、合理选材等原则，选用经济合理、技术成熟的路面结构形式，努力提高路面使用质量和寿命。(D路面结构层计算：路面计算荷载：BZZ-100；路面设计基准期：15年路面设计交通等级：中型交通等级。路面结构层计算设计弯沉值和容许拉应力计算当以设计弯沉值和沥青层层底拉应力为指
12、标时：设计年限内一个车道上的累计当量轴次：600万次/车道，属中型交通等级。当以半刚性材料结构层层底拉应力为设计指标时：设计年限内一个车道上的累计当量轴次：600万次/车道，属中型交通等级。路面设计交通等级为重型交通等级城层位结构层材料名称厚度抗压回弹模量(MPa)综合影响系数(MPa)5水泥稳定碎石下基层150130035001.256级配碎石1502252251.257新建路基36一计算新建路面各结构层及路基顶面交工验收弯沉值：第1层路面顶面交工验收弯沉值LS=19.4(0.01mm)第2层路面顶面交工验收弯沉值LS=20.8(0.Oltmn)第3层路面顶面交工验收弯沉值LS=23.4(0
13、.Olmm)第4层路面顶面交工验收弯沉值LS=27.5(0.Olrnni)第5层路面顶面交工验收弯沉值LS=57.7(0.01mm)第6层路面顶面交工验收弯沉值LS=175.6(0.Olrnm)路基顶面交工验收弯沉值LS=261.9(0.Olmm)(根据“公路路面基层施工技术规范”公式计算)7 .2.4路面排水路面排水采用管道排水，路面横坡为2%,人行道设2%反坡。8 .施工注意事项8.1 施工前的准备工作(1)施工单位应全面熟悉设计文件。(2)路基施工、排水工程、防护工程等所有工程施工要求，除满足设计要求外，还必须按交通部现行城镇道路工程施工与质量验收规范等以及工程建设标准强制性条文要求执行
