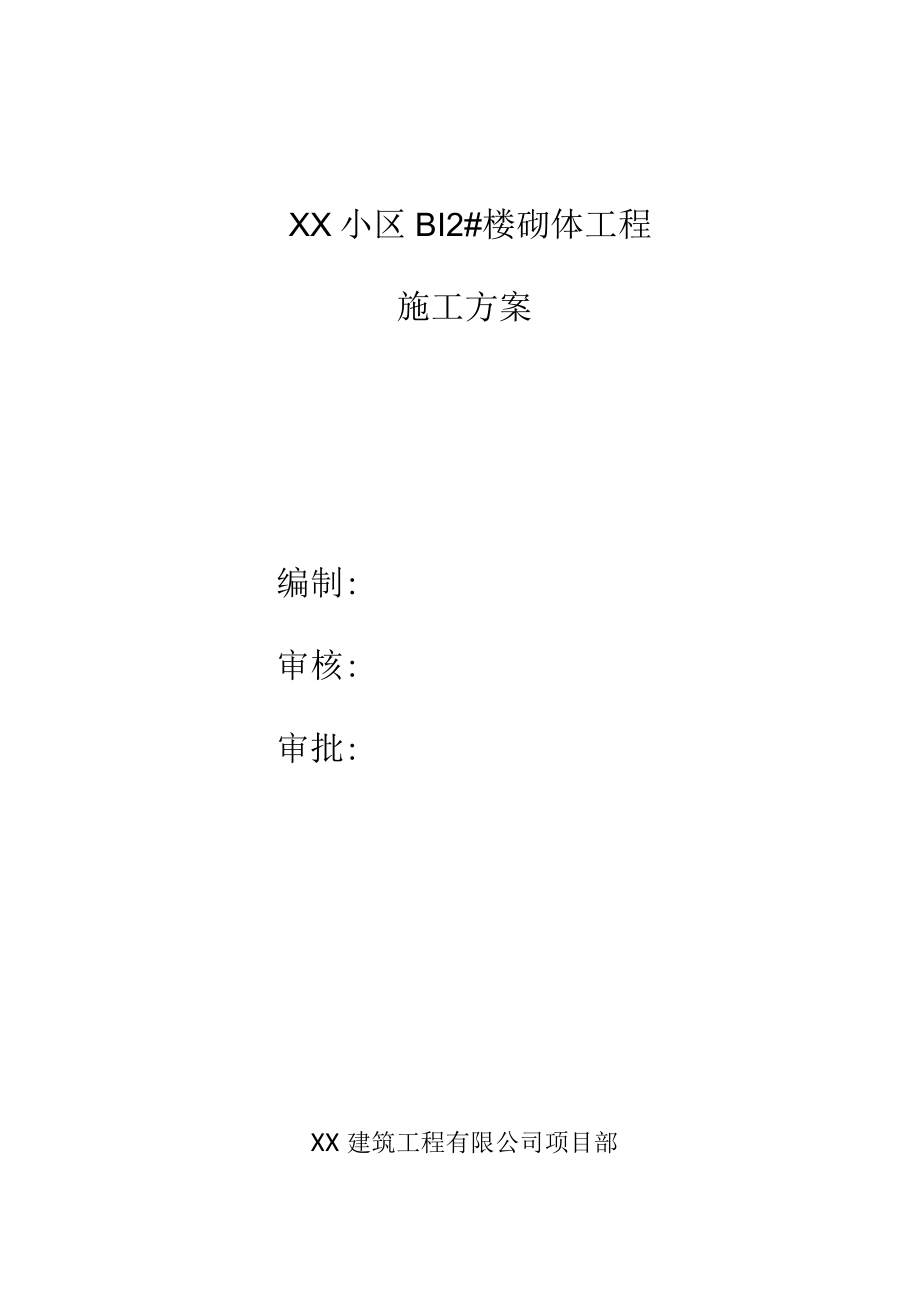

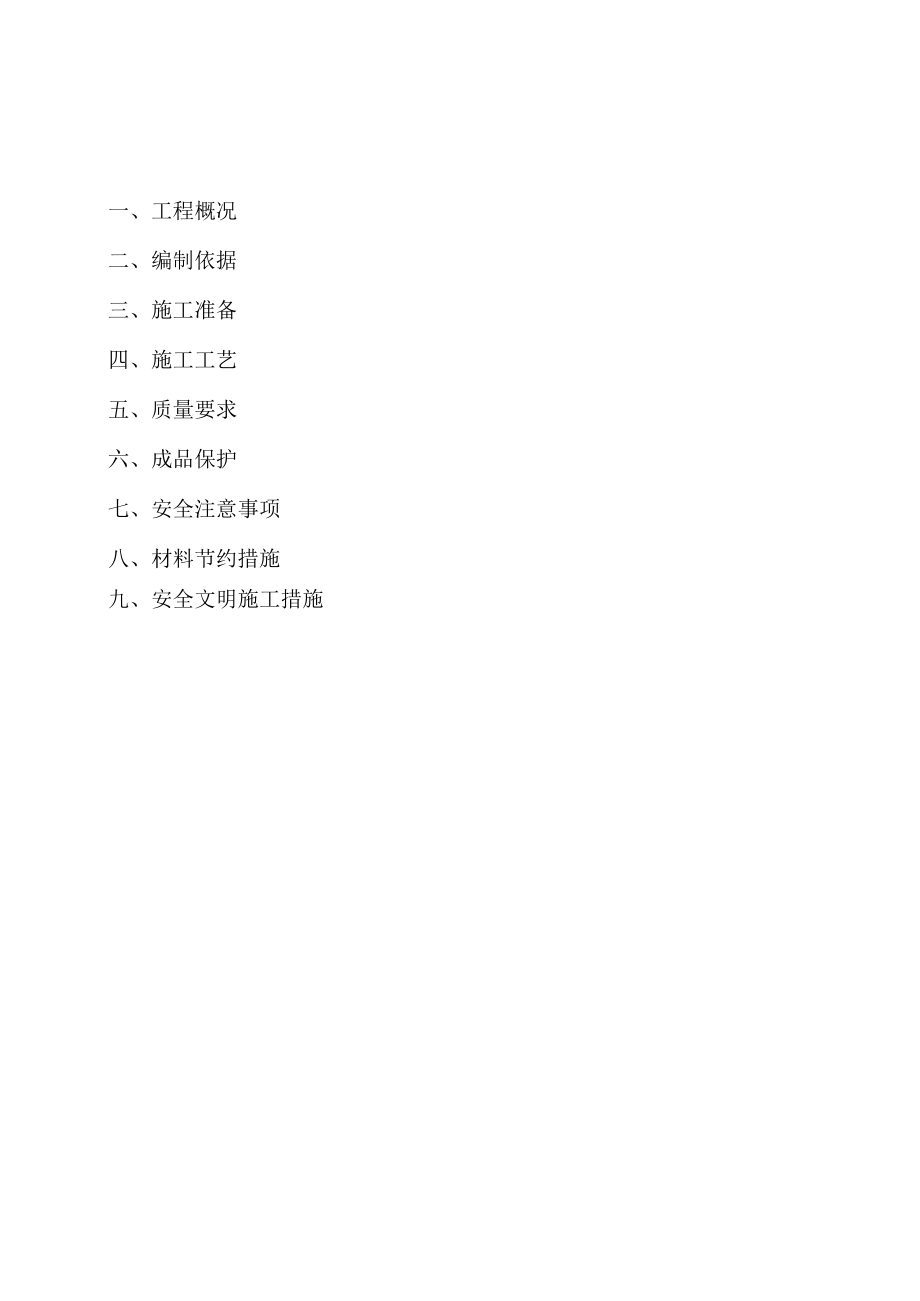

1、XX小区BI2#楼砌体工程施工方案编制:审核:审批:XX建筑工程有限公司项目部二O一九年六月一、工程概况二、编制依据三、施工准备四、施工工艺五、质量要求六、成品保护七、安全注意事项八、材料节约措施九、安全文明施工措施砌体施工方案一、工程概况本工程由XX房地产开发有限公司开发的XX小区BI2#楼,本工程采用筏板基础,地上十一层,剪力墙构,其中一层为储藏间及车库,二层-十一层为住宅,本工程0.000相对于绝对标高为1003.41,建筑面积12804.64而其中地上建筑面积为11835.61/地下为969.03m2o砌体工程:地下室顶板以下采用MU15非黏土烧结砖,用M1.O水泥砂浆砌筑;地下室顶板

2、以上采用加气混凝土砌块,用M5混合砂浆砌筑,其强度等级不低于A3.5,容重部大于7KN砖、砌体和砂浆的强度等级必须符合设计要求。卫生间、水箱间等潮湿房间,均采用M1.O水泥砂浆砌筑。二、编制依据1、施工图纸2、砌体工程施工质量验收规范GB50203-20113、砌体填充墙结构构造12G614-14、施工工艺标准5、16G329-K2三、施工准备1、材料准备1. 1加气混凝土砌块应符合蒸压加气混凝土砌块GB/T11968的规定,其产品期龄应超过28do蒸压加气混凝土砌块应有出厂检验报告和进场复试报告且加气混凝土砌块应防止雨淋。1.2水泥:强度等级32.5矿渣硅酸盐水泥,有出厂检验报告和进场复试报

3、告。1.3砂:中砂,并应过筛,不得含有有害杂物。1.4水:饮用水和不含有害物质的洁净水。1.5其他材料:粉煤灰砖、拉结钢筋等。2、机具准备名称数量名称数量施工电梯1台铁锹10把砂浆搅拌机1台筛子3个手推车5辆小型切割机3台水桶10个胶皮水管200m计量器1台皮数杆10个水平尺5把线坠10个经纬仪1台线绳500m射钉枪8把托板50个3、劳动力准备砌体施工班组选择高素质的施工作业队伍及有经验的专业工种人员,施工前由项目安全员进行入场三级教育,项目部进行技术交底。12#楼搅拌工上料工砌筑工钢筋工木工架子工2人810555备注可根据施工进度,进行人数调整。四、施工工艺(-)砖砌体:作业准备拌制砂浆A砌

4、砖1、作业准备1.1.砌筑前,将楼面清扫干净,并洒水湿润。1.2放线,先放墙定位线,在根据50线放墙插筋位置线、皮数杆线、门洞口位置线及过梁位置线。2、拌制砂浆1.1 严格按照实验室出具的配合比拌制。1.2 砂浆拌成后应及时运到施工地点,避免脱水,若出现泌水现象,应在砌筑前再次拌和。2. 3砂浆应随拌随用,水泥砂浆和混合砂浆应分别在3h和4h内使用完毕。当施工期间最高气温超过30C时;应分别在2h和3h内使用完毕。2. 4每一检验批且不超过250n?砌体,各种类型及强度等级的砌筑砂浆每台搅拌机应至少抽检一次。3、砌砖3. 1填充墙砌体砌筑前块材应提前2d浇水湿润。蒸压加气混凝土砌块砌筑时,应向

5、砌筑面适量浇水。3.2填充墙的砌筑应呈工字缝,在构造处留设马牙槎。3. 3填充墙砌筑灰缝应横平竖直,厚薄均匀,灰缝水平和竖向宽度不宜超过15mmo4. 4填充墙砌至接近梁、板底时,应有一定空隙,待墙体砌筑完间隔14d后,用实心砖斜砌挤紧,并用砂浆填实。5. 5设计要求的洞口、管道、沟槽应于砌筑时正确预留和预埋,未经设计同意,不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm的洞口上部,应设置混凝土过梁。4、配筋砌体4.1填充墙与柱及构造柱连接处沿柱全高每隔50Omm应设拉结筋2HRB4006.5,拉结筋从结构板面200mm高度起布设。构造柱设置位置、尺寸、配筋均按图纸设计。混凝土强度等级为

6、C20,采用商品混凝土施工。构造柱钢筋聘请专业人员进行植筋,并经检测合格后进行构造柱施工。植筋应注意事项:、植筋深度应符合规范要求;、植筋时,成孔后应清除孔内的粉末、灰尘,孔壁不得有污垢,以保证植筋锚固材料与孔内混凝土面的结合;、植筋锚固材料注入孔内的量不宜少于钻孔体积的1/2,并以钢筋旋转插入孔内后有锚固材料溢出孔口为准;、对已植入钢筋进行保护,36h以内不得扰动钢筋;、植筋锚固承载力的现场检验在植筋施工完毕3d后进行,无机锚固材料的3d抗压强度稳定达到40MPa以上,才能满足要求;、植筋抽检数量:按同一施工条件下同规格钢筋数量的1%。进行抽检,且不应少于3根。构造柱施工时留马牙槎砌筑。构造

7、柱设置间距不应超过5米,否则应在墙体沿长度的中间部位另外均匀布置构造柱。4.2 当填充墙墙高400On1.n)时,在墙体半高或门窗洞口上皮设置与柱连接且沿墙全长贯通的钢筋混凝土水平圈梁一道,高度20OnIm,宽度同墙厚,纵筋为上下各2HRB40012,箍筋HRB4006.5200。4.3 墙长大于5m时,墙顶与梁有拉结;墙长超过8m或层高2倍时,设置钢筋混凝土构造柱。4.4 填充墙门窗洞口设置钢筋混凝土过梁(见下表)。当洞口上方有承重过梁通过,且该梁底标高与门窗洞顶距离过近,放不下过梁时,可直接在粱下挂板。未注明部分可根据建施图纸洞口尺寸按13G322钢筋混凝土过梁选用,均为矩形截面,支承长度

8、为25Omnb过梁同墙宽。(髓Aq)信阳8楣融hOOA10001202402108150A10001.150)1202403108150B15001.1800150240212288150B1800i2400180240312288150B24001.30C02403503142108150B3000C50C040035032021410150注:嬲壤檄=口、翻和跳B+2X250.a.当溟-新眈赧艇旗法港雕建乐谡谈融植检1魁,b.独期雕避由懒轴队5、当首层填充内墙下无基础梁或结构梁板时,墙下应做基础,基础作法详见下图。网5网w)6、墙体拉筋采用2HRB4006.5通长设置,间距约500mm。7

9、、配筋砌体全部采用植筋方法,由有植筋资质的单位负责完成。8、设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d,且其水平或垂直弯折段的长度不宜小于20d和150mm;钢筋的搭接长度不应小于55do9、构造柱支模至梁底300mm高处时,用模板支设45角的混凝土浇筑进料口,在浇筑完碎并达到初凝后,将此三角形部分混凝土凿除。10、混凝土过梁和墙交接处应采用水泥和界面剂进行毛化或凿毛处理。五、质量要求1、砖和砂浆的强度等级必须符合设计要求。2、砌体水平灰缝的砂浆饱满度不得小于80虬表1填充墙砌体一般尺寸允许偏差项次项目允许偏差(mm)检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线

10、、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽(后塞口)5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查表2填充墙砌体的砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法空心砖砌体水平80%采用百格网检查块材底面砂浆的粘结痕迹面垂直填满砂浆,不得有透明缝、瞎缝、假缝加气混凝土砌块和轻骨料混凝土小砌块砌体水平80%垂直80%六、成品保护1、预埋的拉结钢筋应加强保护,不得任意弯折或切断。2、暖卫、电气管道及预埋件应注意保护,防止碰撞损坏。3、手推车应平稳行驶,防止碰撞墙体。4、施工中专业工种应紧密配合,合理安排工序,严禁颠倒工序作业。隔墙板粘结10天内不得碰撞敲打

11、,不得进行下道工序施工。5、安装埋件,宜用电钻孔扩孔或切割;不得对隔墙板用力敲击,对刮腻子的隔墙,不得进行任何剔凿。6、施工过程中和隔墙施工完成后,应防止运输小车或其他物体碰撞隔墙板及门窗口。七、安全注意事项1、停放机械的场地土质应坚实,雨期应有排水措施,防止地面下沉造成机械倾斜。2、砌筑高度超过36m时,应搭设双排脚手架。3、脚手架上堆料量不得超过规定荷载,堆砖高度不得超过三皮侧砖。同一块脚手板上的操作工人不应超过两人。4、不得站在墙上进行划线、刮缝及清扫墙面或检查大角垂直等工作。5、砍砖时应面向内打,防止碎砖跳出伤人。6、禁止用手向上抛砖运输,人工传递时应稳递稳接。7、砌体施工时,楼面和屋

12、面堆载不得超过楼板的允许荷载值。施工层进料口楼板下,宜采用临时加撑措施。八、材料节约措施1、加强专业操作技能的提高,严格按施工程序进行操作,坚持每道工序的检验避免返工事故的发生。2、坚持执行限额领料制度,严格依照材料消耗定额考核生产,安装施工,施工现场设材料库房,材料进场严格点验,加强保卫防止丢失。九、安全及文明施工措施1、组织施工人员认真学习安全操作规程,提高安全意识;重点很抓违章操作现象,坚持做到每道工序有安全交底。进入施工现场必须戴好安全帽。2、电器设备使用前进行切底检查,电源线使用前进行遥测,有故障的设备及破损,漏电的电源线必须修好后方可使用。3、各种运输车辆严格管理,不超载,不遗洒,不扬尘,文明驾驶遵守交通法规。4、完工后将材料堆码整齐,工作现场清理干净,电器设备及工具回收入库,锁好电源闸箱。
