资源描述

《钢筋工程施工组织方案.docx》由会员分享,可在线阅读,更多相关《钢筋工程施工组织方案.docx(41页珍藏版)》请在第壹文秘上搜索。

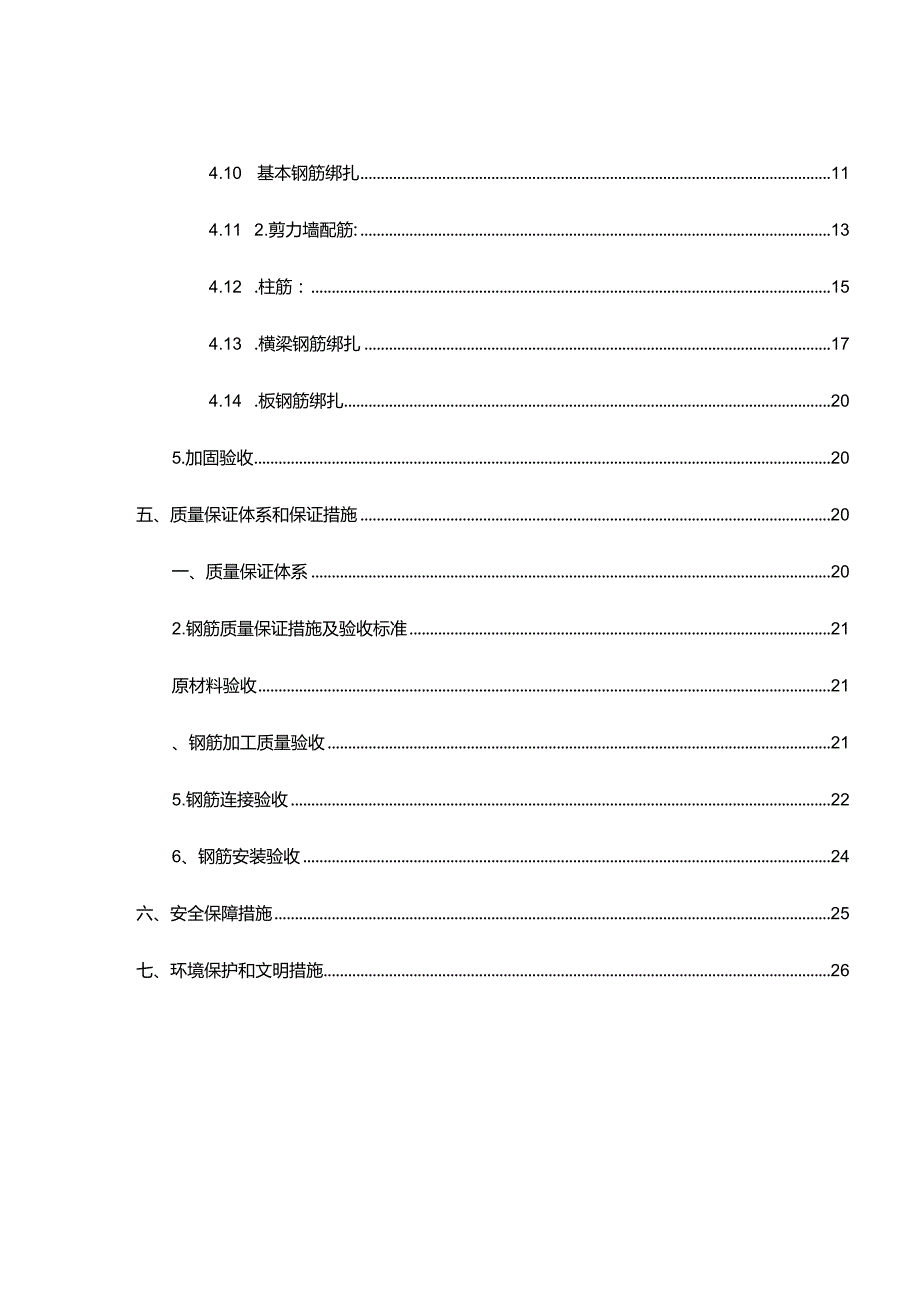

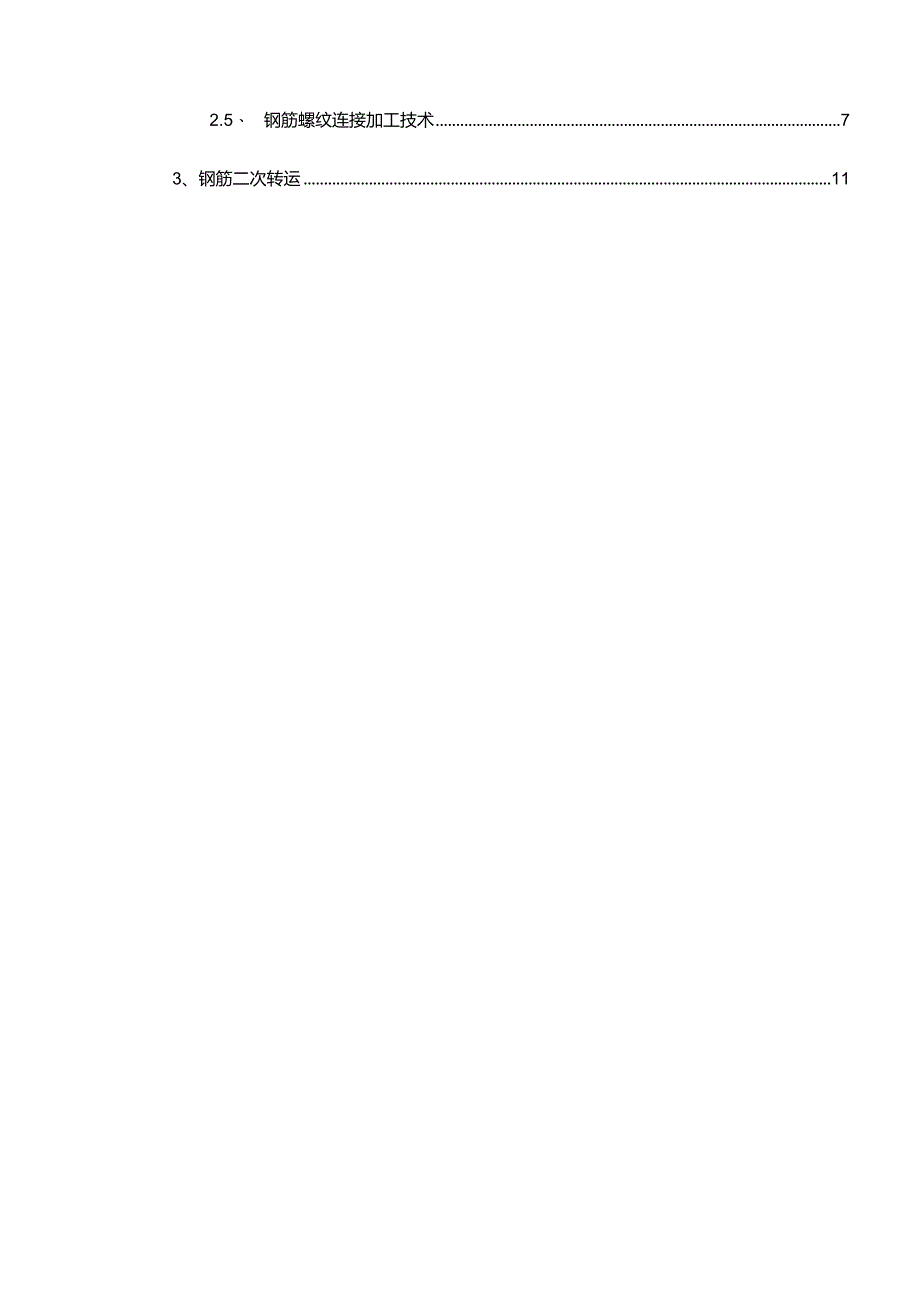

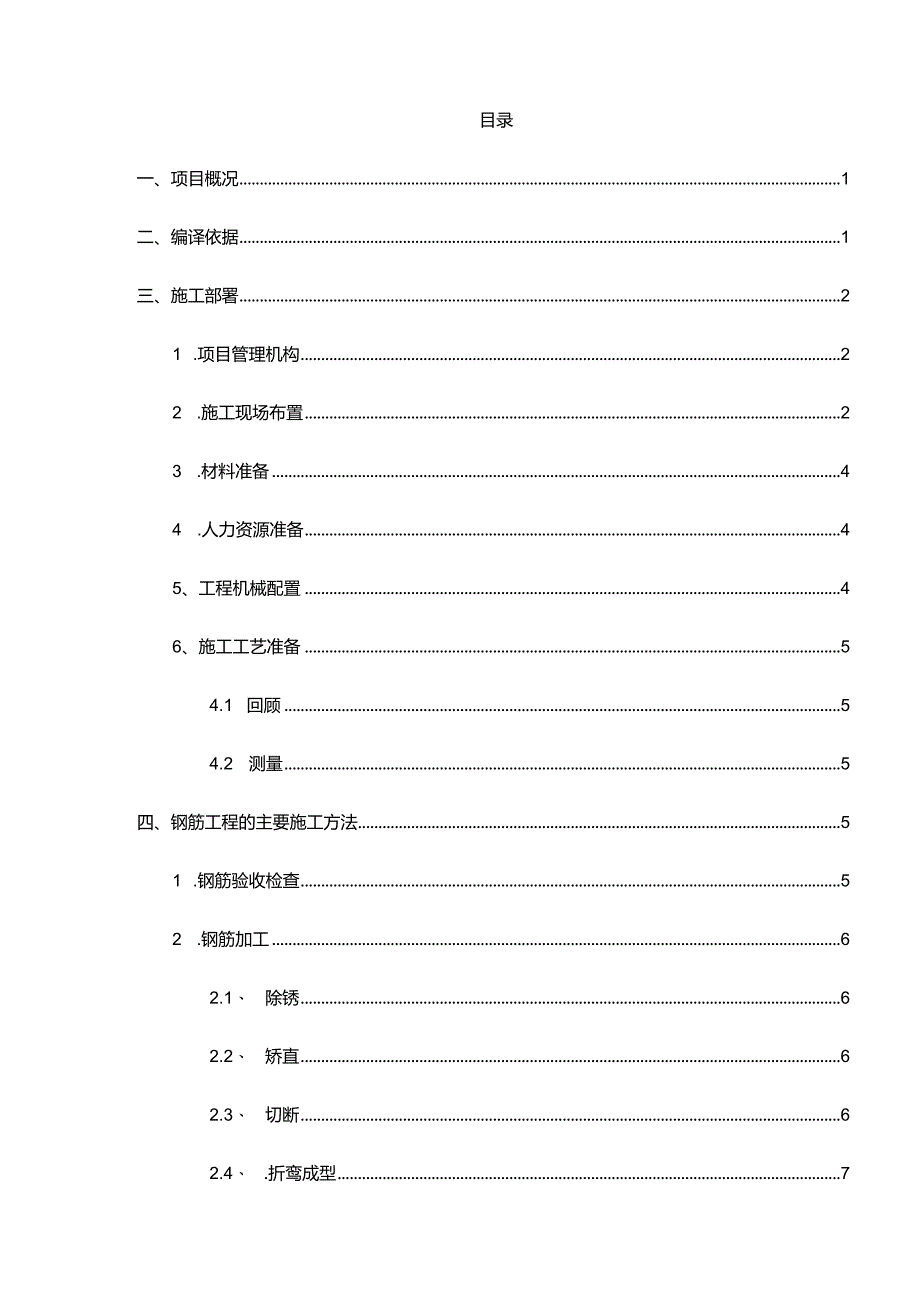

1、目录一、项目概况1二、编译依据1三、施工部署21 .项目管理机构22 .施工现场布置23 .材料准备44 .人力资源准备45、工程机械配置46、施工工艺准备54.1 回顾54.2 测量5四、钢筋工程的主要施工方法51 .钢筋验收检查52 .钢筋加工62.1、 除锈62.2、 矫直62.3、 切断62.4、 .折鸾成型72.5、 钢筋螺纹连接加工技术73、钢筋二次转运114.10 基本钢筋绑扎114.11 2.剪力墙配筋:134.12 .柱筋:154.13 .横梁钢筋绑扎174.14 .板钢筋绑扎205.加固验收20五、质量保证体系和保证措施20一、质量保证体系202.钢筋质量保证措施及验收标准

2、21原材料验收21、钢筋加工质量验收215.钢筋连接验收226、钢筋安装验收24六、安全保障措施25七、环境保护和文明措施26加固工程建设方案一、项目概况项目名称:区人民医院红河分院天然气分布式能源项目-能源站项目项目地点:市区设计单位:中机-中联工程建设单位:瑞宝永然能源服务监理单位:恒嘉工程技术咨询总承包商:国家电投集团远大环保项目建设单位:煤矿基建工程公司项目总建筑面积1155.3平方米,采用桩基和剪力墙结构,地上2层,地下1层。均为现浇楼板,最高飞檐8.5m。结构抗震等级为三级。工程质量目标:确保合格。安全目标:规范管理,杜绝安全事故。2.编译依据一、本项目施工图2、本项目施工组织设计

3、3、混凝土结构工程施工质量验收规程GB50204-20154、建筑基础工程施工质量验收规程GB50202-20025、建筑工程施工质量验收标准GB50300-20136 .钢筋焊接及险收规程JGJ18-20127 .钢筋机械连接通用技术规程JGJ107-20168 .混凝土结构施工图平面总体表示图规则及结构详图16G101-1,16G101-2,16G101-39 .混凝土剪力墙边缘构件和框架柱钢筋的选用14SG33010、建筑抗震结构详图11G329-111.企业标准三、建设部署1、项目管理机构2、施工现场布置本项目工地小,1轴C轴为挡土墙,挡土墙在地上,污水处理池在A轴外侧,5轴挡土外侧围

4、墙为人民医院原宿舍楼(现为监理单位、总承包单位,以及建设单位办公室和职工宿舍),宿舍楼正面为人行通道,小通道墙与医院门楼之间的区域为钢筋堆垛加工区。钢筋只能进行加工、检险和人工运输到施工现场。详情见平面图:3.1钢筋原料:钢筋尽量长12米,其次9米。有产品质量证明书和原材料检测报告,并按批次、牌号、规格列出、堆放,不得混淆。进场后,对材料进行分批复检。若其中一项指标不合格,将进行二次抽样复检。仍不合格的,该批钢筋视为不合格产品,不合格标志明显标示,撤出现场。3.3框架结构的纵向应力钢筋应进行强度比试验。钢筋抗拉强度测妾僖21.25钢筋屈服强度实测值钢筋屈服强度实测值1.3钢材强度标准值3 .4

5、加工后的柱梁配筋定位夹具、剪力墙定位梯、板负筋马凳的预检。4 .人力资源准备工作类型人员编制数量(人)钢结构工人1钢筋质检员1刀具2焊机2处理绑扎安装工20在施工前和早班会议上向班组长和钢筋操作工明确计划和措施(包括书面和口头)。现场所有焊工必须持有就业证(有效期内);钢结构机械接头施工人员必须公开技术方案。五、工程机械配置机械名称机械模型数量焊机BXI-4001钢筋调直切断机GT4-141折弯机GW-401切割机GQ-401弯箍机GF-201穿线机16、施工工艺准备6.1 图纸审核施工前,认真核对图纸(包括与建筑图纸的对应情况)、平面图、相关标准图集和安全质量规定,提前联系设计方解决图纸问题

6、。6.2 测量根据平面控制网络,在垫层上释放基础梁、墙、柱的轴线和位置线;底板上层钢筋绑扎后,现场测量员组织墙、柱钢筋位置线的测量和放线(每跨至少有2个点用红漆标出)。顶板混凝土浇筑完成后,应在竖模板架设前将本层平面控制线放于板上。四、钢筋工程的主要施工方法施工过程1、加固验收钢筋进场必须有产品质量证明书和原材料检测报告,并应按批次、等级、规格列出、堆放,不得混淆。材料进场后,施工单位将一并通知总承包商和监理单位验收。抽样检验分批进行。检测合格后,材料人员将检验状态标志替换为“检验合格”,钢材加工人员即可切割使用。若其中一项指标不合格,应进行二次抽样复检。仍不合格的,该批钢筋视为不合格产品,不

7、合格标志应作明显标记并撤销。2、钢筋加工根据设计图纸,现行规定混凝土结构施工质量验收规程(GB50204-2015)、混凝土结构施工图纸平面总体表示图规则及结构细节16G101-1,16G101-2,16G101-3,钢筋工头进行钢筋配料、计算、材料清单,发给钢筋加工组。关键部位工长应明确梁、柱、芯的具体关系,并考虑混凝土下料施工时应综合考虑接缝位置,满足设计要求和法规要求,同时考虑到施工的便利性。直径,。14mm的钢筋采用螺纹连接,螺纹接头为Il级;2.1、除锈除锈总则是指在钢筋表面形成氧化铁(锈)。生锈可以是轻微的或严重的。如果它是黄色的,这种锈通常会变成水垢。总则不要求处理,但必须在冷拔

8、或焊接部位附近进行清理。;腐蚀严重的钢筋呈红色或褐色,鱼鳞剥落。锤击有锈粉或表面皮锈剥落时,必须清理干净,不得损坏。任何油渍、油漆污渍、锈迹等均被使用。应事先清洁,以免影响握持。如果除锈后钢筋表面仍有凹坑,严禁按原规格使用。2. 2.矫直弯曲的钢筋应在切割前拉直。冷拔矫直时,HPB300钢筋的冷拔率应控制在4%;2.3 、切断切割时,应根据图纸技术资料和钢筋表进行编号切割。切割时,应将有局部劈裂、颈缩、损伤明显、弯曲过度等缺陷的钢筋局部清除后再使用。切割时钢筋的切口应平整,不得有马蹄形和端部弯曲。钢筋切割长度根据构件尺寸、混凝土保护层厚度、钢筋弯曲调整值、吊钩长度等综合考虑。1)直钢筋切割长度

9、二杆件长度-保护层厚度+吊钩增加长度2)弯曲钢筋切割长度二直段长度+斜弯曲长度-弯曲调整值+钩增加度3)马镒切割长度二马镒周长+马镒调整值+钩增加长度2.4 .弯曲成型配筋应根据结构构件的详细配筋图,结合保护层厚度、接头形式、弯钩弯曲直径及弯曲等要求计算出弯曲调整值应考虑材料的长度;调整值取决于弯曲角度;钢筋弯曲的形状尺寸和安装后的数量、锚固长度和接头设置必须符合设计要求和施工规范。钢筋钩有三种,即半圆钩。钢筋弯曲后,弯曲处蒙皮收缩,蒙皮延伸,轴线长度不变,弯曲处形成圆弧。折弯后尺寸大于落料尺寸。弯曲调整值见下表(注:d为钢筋直径)钢筋弯曲角度3045609013钢筋弯曲调整0.350.50.

10、85二维2.5半圆钩的长度见下表钢筋直径(mm)6810121820283236一,钩长(mm)4d6天5.5天5天4.5天马镒:马镒两端为钩形,钩形符合设计要求。无特殊设计要求时,用I级钢筋或冷拔低碳钢丝制成的箍筋,弯钩的弯曲直径应大于受力钢筋直径,且不小于2.5倍箍筋的直径;吊钩的直线部分应在有抗震要求的情况下,箍筋的长度不应小于箍筋的10倍。箍筋的调整值见表。箍筋长度法箍筋直径(mm)45681012外包规模40506070皮革尺寸801001201501702.5.钢筋螺纹连接加工技术钢筋平端面T剥肋滚螺纹T线头质检T保护线头盖帽T质量抽检T入库使用钢筋端面平头:平头的目的是使钢筋端面

11、与母材轴线垂直,采用砂轮切割机或其他专用切割设备,气严禁切割。剥肋滚螺纹:使用剥钢肋滚直螺纹机,将待连接的钢筋端部加工成螺纹。灯丝质量检验:由操作人员对加工后的灯丝进行质量检查。带帽保护:使用专用的钢丝头保护帽或连接套管保护钢丝头,防止螺纹被敲击过多或被污垢污染。丝头质量抽检:对自检合格的丝头进行抽检。储存使用:按规格、型号、类型分类和编码钢筋的机械连接接头根据静态单向拉伸性能和高应力大变形条件下反复拉伸和压缩性能的差异,分为SA、A、B、C四个性能等级。本项目选用A级表演关节。剥肋滚丝头加工尺寸见表1规格剥肋直径螺纹尺寸线长完整的线程数1615.10.2M16.5X222.5281816.9

12、0.2M192.527.572018.80.2M212.5308二十二20.80.2M23X2.532.592523.70.2M26335292826.60.2M29340103230.50.2M3334511操作人员应按上表1的要求检查线头的加工质量,每加工10个线头,用通孔和止动环规检查(见下图1)o自检合格的丝头由质检员随机抽检,一个工档生产的丝头作为验收批,抽检10%,不得抽检。小于10。当合格率小于95%时,应加倍抽检。如果复检合格率仍低于95%,则应对所有钢筋线材进行一根一根的检查,不合格的线材应剪除,查明原因,重新加工螺纹。图1剥肋滚丝头质量检验滚动直螺纹接头的连接套筒采用优质碳

13、素结构钢制成。连接套管的类型有:标准型、正反螺纹型、变径型、可调型等。滚动直螺纹接头连接套的规格和尺寸应符合表2、表3和表4的规定。标准套管的几何尺寸见表2规格螺纹直径套筒外径袖长16M16.52254518M192.5295520M21X2.53160二十二M232.5336525M26X3397028M29X3448032M333499036M373.5549840M41X3.559105常用减速器套筒几何尺寸表3套筒规格外径小端螺纹大头螺纹袖子总长161829M16.52M192.550162031M16.52M21X2.553182031M19X2.5M21X2.558182233M19X2.5M23X2.560202233M21X2.5M23X2.563202539M21X2.5M26365222539M232.5M26368222844M232.5M29X373252844M26X3M29375253249M26X3M33380283249M293M33385283654M293M373.589323654M333M373.594324059M333M41X3.598364059M373.5M4
