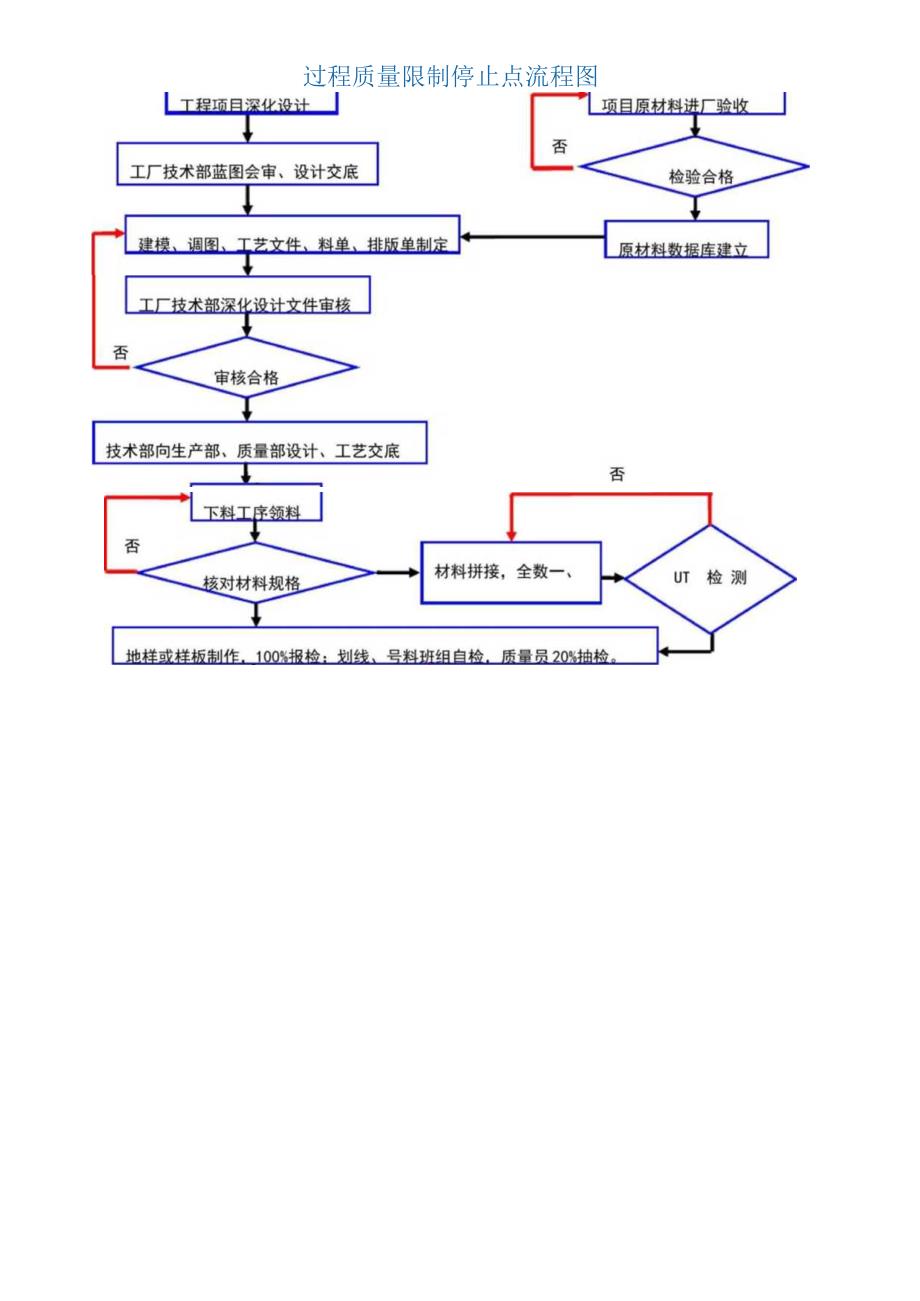

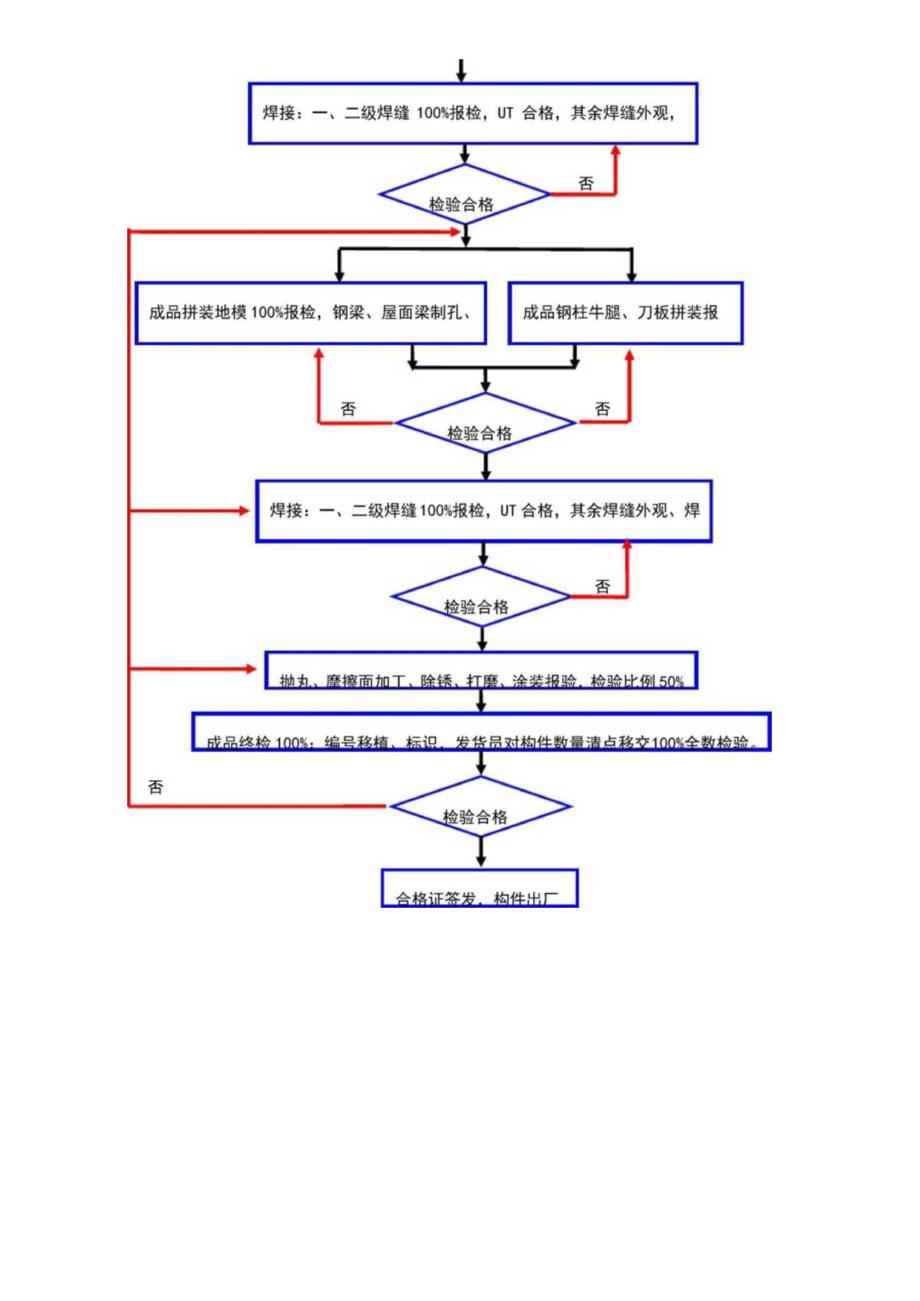

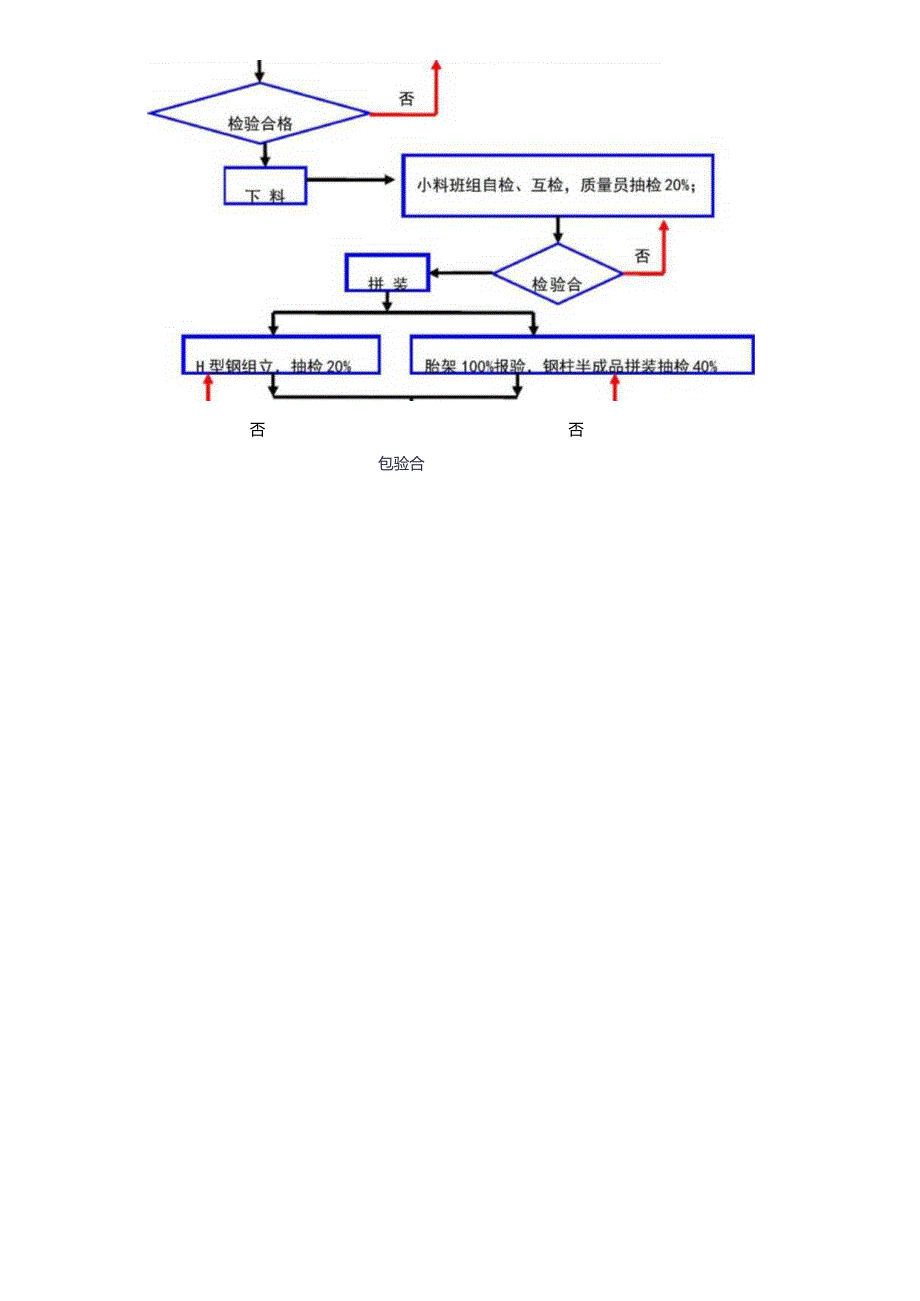

1、过程质量限制停止点流程图否包验合否1、排料：根据工艺要求及实际材料的规格材质进行合理排版.2、拼板、先拼接后下料,特殊工程需先下料后拼接时,应采用引弧引出板,气体保护焊焊缝引弧、引出板长度应大于25mm,埋弧焊，引弧引出板长度应大于80mm.、翼缘板拼接长度不应小于600,腹板拼接宽度不应小于300mm.、当板厚28mm拼接时.焊件需开剖口.首先用碳弧气刨清根必须刨到反面原焊缝焊肉,其次使用角磨机进行打磨打磨至外表金属光泽无夹渣、气孔、裂纹等缺陷时,最后进行焊接.、引弧、引出板宜采用火焰切割、碳弧气刨或机械等方法去除,去除时不得伤及母材并将切割口处修磨至与焊缝端部平整.严禁使用锤击或扳手类工具
2、去除引弧引出板.、不得在焊区以外的母材上引弧,电弧擦伤的焊疤应打磨干净；构件焊接完毕,焊工应清理焊缝外表的熔渣及两侧飞溅物.对接焊缝缝隙两侧边不允许存在弧坑、缺口等焊接缺陷.、对接焊缝外形尺寸规定：序工程图例允许偏差1对接焊缝余高C一、二级三级V/BV20、C:0一B220vC:0一BV20、C:0B220、C:0一2对接焊缝错边d_7ldV且WdV且W、拼接完成后必须保证钢板平面度，出现折弯现象必须校平前方可转入下道工序.下料1、放样、号料.放样下料所用的钢尺、量具须经计量部门检验合格前方可使用.严格根据放样排幅员进行号料、放样,特别注意材质、板厚是否相符,且钢板号料时去除“生边边缘51Om
3、n1.放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量.注所下材料必须符合以下要求：焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm.翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm,长度不应小于600mm.样板、地样必须全部检查,检验合格前方可使用或切割异形零件、部件直接在钢板上放样、划线时必须按90坐标作图方法进行放样、划线,基准线必须用墨线清楚弹出.放样时平行线距离和分段尺寸,允许偏差1mm.对角线差,允许偏差.宽度、长度,允许偏差1mm:2、切割.检查上道工序所制作构件是否符合本道工序质量要求拼板平整度,焊缝外观不允许存在焊接缺陷；.确认基
4、准线、轨道线和铺助线,所下板材需要端头找方情况下必须与轨道线基准线同时进行.半自动切割必须画平行轨道线,不得随意切割.直条切割机切割时板料边定位和轨道平行.切割完后必须把切割工件上的氧化铁、切割缺陷等清理干净,钢材外表的浮锈、泥沙、粘连物必须清除干净,零部件必须有明显的用油漆笔标识规格、材质、构件编号、操作人员，分类、分区域整洁堆放.材料气割面应无裂纹、夹渣、分层和大于Imm的缺棱,气割外表应平整、清洁,不应有明显的凹、损伤,坡口面氧化皮清理得是否干净.3制孔.制孔应采用钻孔,严禁采用割孔,制孔除数控设备制孔以外其余制孔必须采用模板方法套制.主体构件制孔时在构件组装之前制孔或安装加筋板前画出制
5、孔基准定位线在安装完加筋板后进行制孔有焊缝等级要求或坡口方向必须确认制孔的方向.限制孔径、孔距尺寸、孔群加工注意对角线尺寸1、检查、核对上道工序工件的质量和数量,不符合质量要求的应拒绝接收,更不得接续加工.、组立时应严格按图纸及工艺进行组立,组立应对零件编号、规格、尺寸进行复查.、H型钢翼缘板与腹板的拼接焊缝应错开200mm以上,上下翼缘板不应在同一断面,或按相关工艺要求.、组立前须清理零部件的毛刺、飞边；腹板与翼板紧贴,最大间隙不大于1mm；翼缘板拼接焊缝与腹板紧贴处应磨平以保证间隙要求.、翼缘板与腹板端头应按图纸及工艺要求装配,腹板组装后不得扭曲.、定位点焊部位应光滑、平整对称,不得有偏位
6、、咬边等缺陷.定位点焊的长度和间距应满足：板厚mm定位焊长度（手工电弧焊C02气保焊定位焊间距tw230500VtV25240t225250、当钢梁腹板厚度t216mm且腹板与翼缘板的连接焊缝为荣投行时.腹板与翼缘板接触面位置的T型连接焊缝周围50mm应用砂轮机外表的氧化皮、铁锈、油污等杂物,此位置打磨需全部露出金属光泽.2、组立后型钢的允许偏差应满足下表要求:工程允许偏差检验方法图例截面高度hhV500+用钢尺检查500h1000+hlh?1000+-h-b截面宽度b+腹板中央偏移e用钢尺检查g_翼缘板垂直度b100,且不应大用直角尺和钢尺检查卜一1亡JIr弯曲失高f(受压杆件除外)1/10
7、00,且不应大用拉线直角尺和钢尺检查扭曲h250.且不应大用拉线吊线和钢尺检查腹板局部平面度(f)t14mm时,fW6为钢板厚度.3、合缝板顶紧接触面不应少天75%紧贴,且边缘间隙不应大于.4、焊接后的构件其矫正质量符合下表要求，吊车梁不得下挠,吊车梁上翼缘板与轨道接触面平面允许偏差不大于.5、合缝板钢板的局部平面度千）在30Omm范围内允许偏听偏差为6；6V14mm时,fW1m;614mm时，fW；在300600w范围内允许偏差为：6W14mm时,fW；614mm时,fW；在600100Onlm范围风允许偏差为：6W14mm时,fW；614mm时,fW；6为钢板厚度.6、矫正后的钢材外表不应
8、有明显的凹凸面和损伤,划痕深良不得超过.且不应大于该钢材厚度负允许偏差的1/2.三、打磨1、矫正完成后,应对组装的焊疤、飞溅物、毛刺进行打磨清理,构件外表不得有明显的凹坑面、损伤和划痕包括吊夹具端制造成的扭曲.2、对接焊缝的引弧板或熄弧板采用气割切除,不能割伤母材,并修磨不整,不得用锤击落.3、高强度螺栓连接摩擦面应保持枯燥、整洁、不应有飞边,毛刺、焊接飞溅物、焊疤,氧化皮、污垢等.四标记：按规定要求将构件编号打上钢印,并将待转序的构件有序的放好.严禁出现因放置不当造成构件变形或将待转序的构件与其它未完工的构件混在一起!除锈质量限制标准1、除锈必须在二次加工全部完成,且办理了构件转序手续或经加工组组长同意后才准备进行.2、除锈应到达设计规定的外表要求,具体等级标准见下表:等级处理方法要求SaI轻度的喷射或抛射除锈钢材外表无可见的油脂或污物,没有附着不牢的氧化皮、铁锈和油漆涂层等附着物.Sa2彻底地喷射或抛射除锈钢材外表应无可见的油脂和污垢、氧化皮、铁锈等附着物已根本去除，其残留物应是牢固附者的.钢材外
