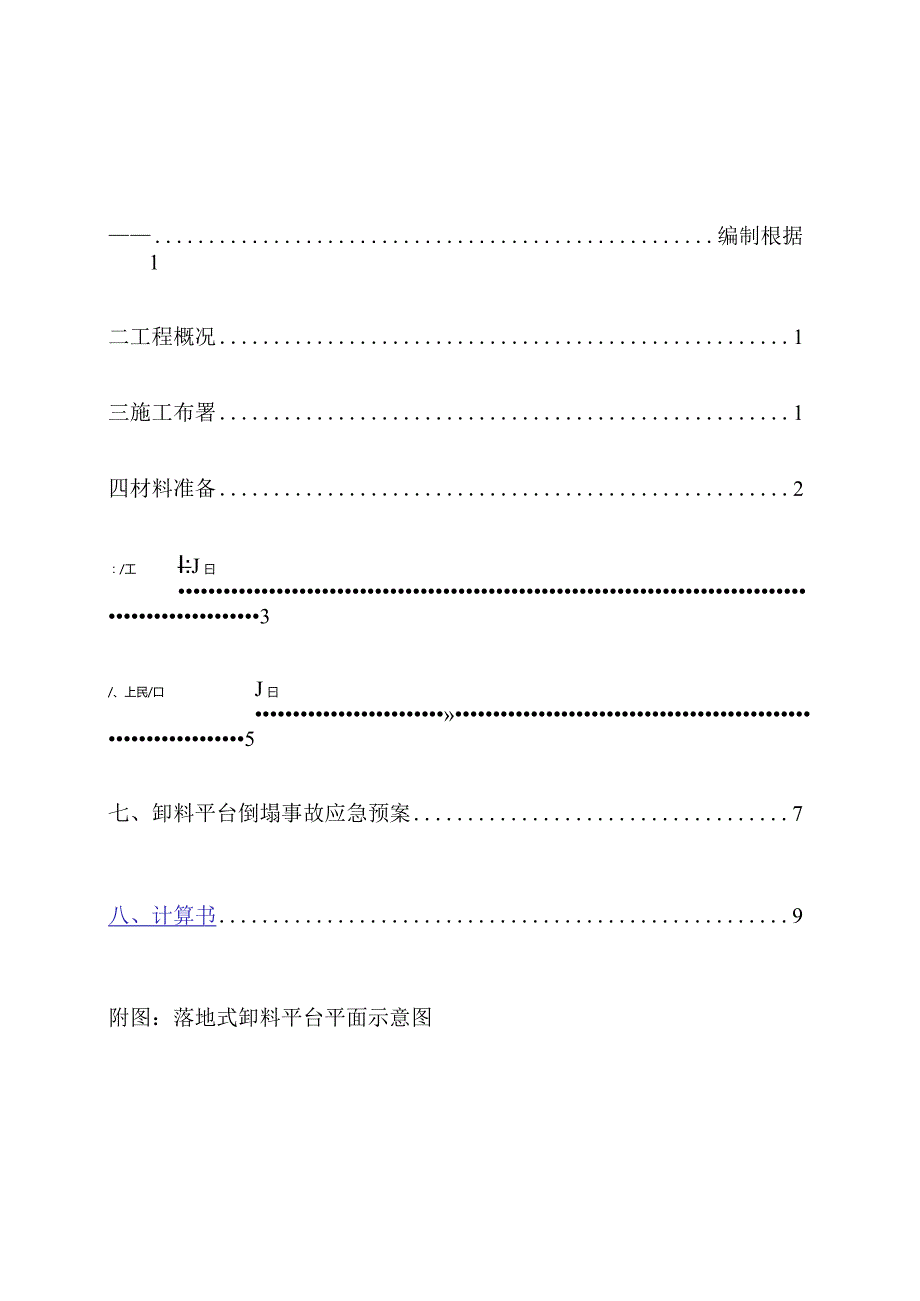

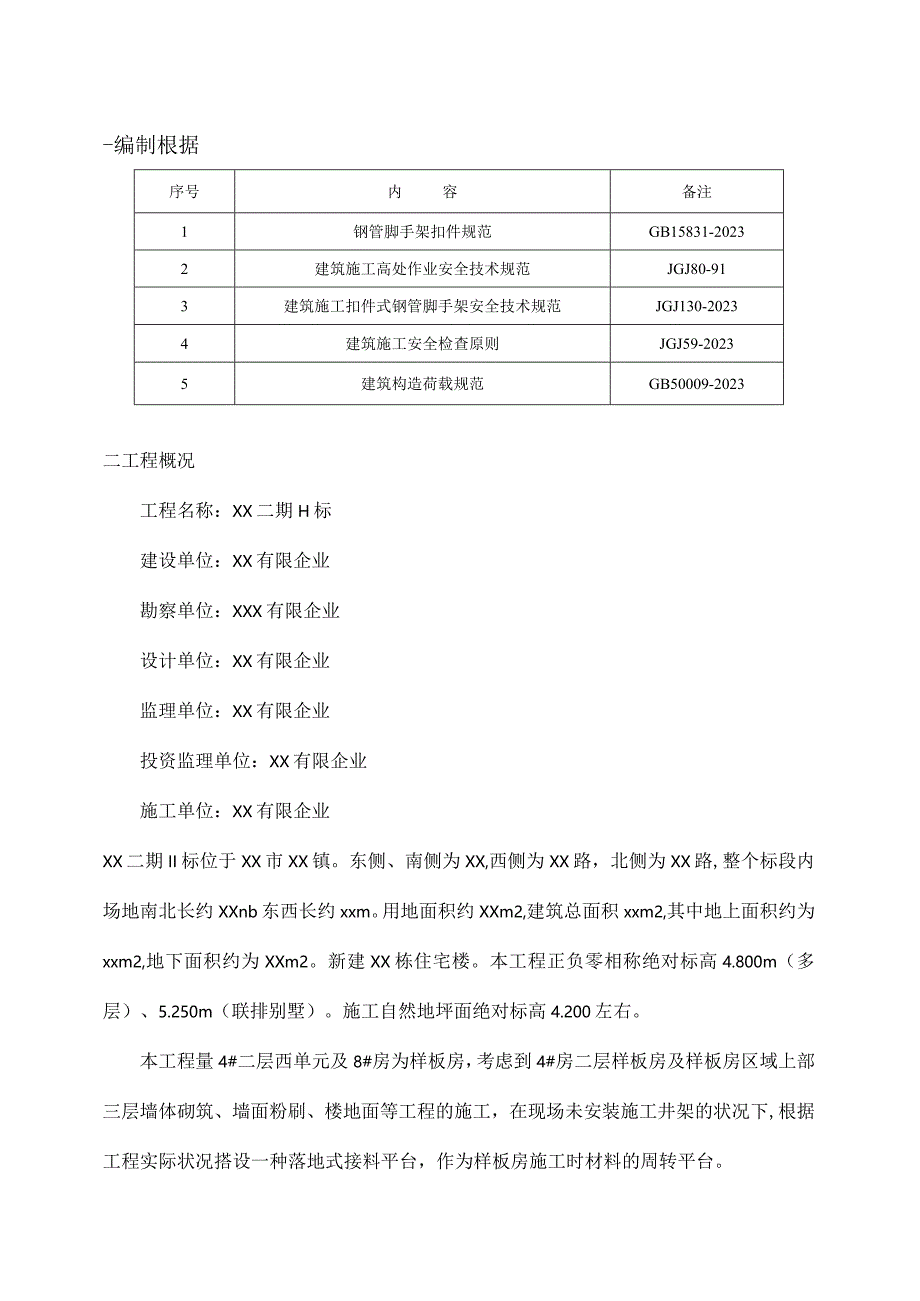

1、编制根据1二工程概况1三施工布署1四材料准备2：/工I:J曰3/、上民/口J曰5七、卸料平台倒塌事故应急预案7八、计算书9附图：落地式卸料平台平面示意图落地式卸料平台剖面示意图-编制根据序号内容备注1钢管脚手架扣件规范GB15831-20232建筑施工高处作业安全技术规范JGJ80-913建筑施工扣件式钢管脚手架安全技术规范JGJ130-20234建筑施工安全检查原则JGJ59-20235建筑构造荷载规范GB50009-2023二工程概况工程名称：XX二期H标建设单位：XX有限企业勘察单位：XXX有限企业设计单位：XX有限企业监理单位：XX有限企业投资监理单位：XX有限企业施工单位：XX有限企
2、业XX二期II标位于XX市XX镇。东侧、南侧为XX,西侧为XX路，北侧为XX路,整个标段内场地南北长约XXnb东西长约xxm。用地面积约XXm2,建筑总面积xxm2,其中地上面积约为xxm2,地下面积约为XXm2。新建XX栋住宅楼。本工程正负零相称绝对标高4.800m（多层）、5.250m（联排别墅）。施工自然地坪面绝对标高4.200左右。本工程量4#二层西单元及8#房为样板房，考虑到4#房二层样板房及样板房区域上部三层墙体砌筑、墙面粉刷、楼地面等工程的施工，在现场未安装施工井架的状况下,根据工程实际状况搭设一种落地式接料平台，作为样板房施工时材料的周转平台。三施工布署1.1 卸料平台选型本工
3、程卸料平台采用048X3.Omm扣件式脚手架钢管搭设，上铺50mm100mm方木（间距不不不大于250mm）及18mm厚九格板。3. 2卸料平台设计卸料平台平面尺寸为6mX4m,立杆横距O.7m、纵距O.6m,脚手架步距1.5。平台板下水平钢管间距不不不大于300mm,卸料平台最高搭设高度9.9m计算。3.1 卸料平台0位置在4#楼东南侧,详细搭设部位详见附图。四材料准备3.2 钢管的进场检查本工程使用。48扣件式钢管脚手架，其检查原则如下：（1）应有产品质量合格证；（2）应有质量汇报，钢管材质检查措施符合国家现行原则金属拉伸试验措施（GB/T228）的有关规定；（3）钢管表面应平直光滑，不得
4、有裂缝、结疤、分层、硬弯、毛刺、压痕和深0划道；（4）钢管必须涂有防锈漆；（5）钢管质量原则见下表：序号项目容许偏差（mm）检查工具1外径48.0mm,壁厚3.0mm-0.5游标卡尺2钢管两端端面斜切偏差（）1.70塞尺3钢管内外表面锈蚀深度=1+2）0.5游标卡尺4钢管弯曲偏差a.多种杆件端部弯曲(起弯曲点距离杆端l1.5m)5钢板尺b.立柱钢管弯曲：3ml4m4ml6m1220C.栏杆、支撑体系钢管弯曲16.5m304. 2扣件的进场检查扣件采用直角扣件、旋转扣件、对接扣件三种；其外观及附件质量应符合如下指标：(1)扣件各部位不容许有裂纹存在；(2)扣件不容许在重要部位有缩松；(3)扣件表
5、面不不大于IOmm2的砂眼不应超过三处，且合计面积不应不不大于SOmn?；(4)扣件表面粘砂面积合计不应不不大于150mm2；(5)扣件表面凸(或凹)的高值(或深)不应不不大于InUn；(6)扣件与钢管接触部位不应有氧化皮，其他部位氧化面积合计不应不不大于15Omm2；(7)抑钉应符合GB8760规定，钾接处应牢固，钾接头应不不大于钾钉直径InIn1,且美观，不应有裂纹存在；8 8)T型螺栓、螺母、垫圈、钾钉采用B材料用符合GB700B有关规定。螺栓、螺母的螺纹应符合GB196的规定，垫圈应符合GB95的规定。(9)活动部位应能灵活转动，旋转扣件两面间隙应不不不大于1mm；(10)产品时规格、
6、商标应在醒目处铸出，字迹图案要清晰、完整；(11)扣件表面应进行防锈处理(不能用沥青漆)，油漆应均匀美观，不应有堆漆或露铁。(12)扣件质量原则见下表:名称扣件型式性能规定抗滑直角P=7.0kN时,l7.Omm；P=10.0kN时,l0.5mm旋转P=7.0kN时,l7.0mm；P=IdOkN时,l0.5mm抗破坏直角宜角P=25.0kN时，各部位不得破坏旋转直角P=17.0kN时，各部位不得破坏扭转刚度直角力矩为900Nm时，4o抗拉对接抗拉P=4.0kN时，2.Omm注:脚手架采用的I扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。五施工措施9 .1搭设工艺流程落地平台搭设的工艺流程为：
7、场地平整、扎实一基础承载力试验、材料配置f定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一纵向水平杆一横向水平杆一剪刀撑f连墙件f铺脚手板f扎防护栏杆f扎安全网。5. 2基础处理本工程脚手架地基础部位回填土应扎实平整，浇筑20OnlnI厚C20细石砂垫层，内配08200双向钢筋。基础四面设置排水措施，保证基础四面不积水。5. 3搭设规定5.1.1 卸料平台每两步五跨设置连墙件；平台立杆纵横方向间距分别为：纵向间距600mm,横向间距700mm。立杆采用对接扣件连接。平台板下立杆与水平杆的连接均为双扣件，其他为单扣件。纵横向在卸料平台B两端各设置一道纵横向剪刀撑，中间部位各设置一道纵横方
8、向剪刀撑，斜杆与立面倾角在45度至60度之间，撑头要顶在碎垫层，不得滑动。在扫地杆的上方和卸料平台的高度方向的中间以及顶部纵横向水平拉杆的下方分别设置一道水平剪刀撑。剪刀撑的接头采用旋转扣件连接。5.3.3卸料平台的平台面上纵向水平杆间距加密为300mm,上铺50rnrn100mm方木及18mm厚九格板，木板与架体连接应牢固、搭设严密，平台板向楼层倾斜一定坡度。5. 3.4脚手架开口处，下部增长斜撑，保证脚手架稳定。5.3. 5卸料平台三面设置防护栏杆，上杆L2m,下杆居中设置，扫地杆200mm,内设硬质板防护，高度不得低于1.2m,卸料平台满挂密目安全网。5.3.6卸料平台必须单独设置，不得
9、与脚手架共用立管或架设其上。5.3.7连墙件采用刚性连接，在构造层预埋40mm扁铁，扁铁与架体连接采用o48X3.Omm钢管直角扣件相连，连墙件竖向间距3m,横向间距为3m。5. 3.8连墙件应从底层第一步纵向水平杆处开始设置，横竖向次序排列、均匀布置、与架体和构造立面垂直，且应靠近主节点，偏离主节点的距离不应不不大于30OnlnU5.4卸料平台的使用规定5. 4.1使用规定、5.4. 1.1使用之前由工长向操作人员做操作规程和安全技术交底。5.5. 1.2卸料平台在使用中要严格限制LOt的荷载量，严禁超载，卸料平台内外侧必须挂设限重牌，让每个有关人员都理解最大承载量（L0t）0计算时最大堆放
10、荷载按5KNm2取值。5.6. 1.3卸料平台每次就位安装后，由工程口组织现场负责人、安全负责人、技术负责人共同验收承认，方可投入使用。5.7. 1.4平台放置材料时，应尽量均匀平衡放置，材料沿平台长度方向放置。54.2卸料平台限重1.4.2. 1卸料平台最大承载量LOt,平台吊运周转材料时，只许放置一种材料，严禁混放。5. 5卸料平台拆除(1)拆架前，全面检查拟拆脚手架，根据检查成果，拟订出作业计划，报请同意，进行技术交底后才准工作。作业计划一般包括：拆架的环节和措施、安全措施、材料堆放地点、劳动组织安排等。(2)拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，严禁非作业
11、人员进入。(3)拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。(4)拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同步进行拆架作业。(5)拆立杆时，要先抱住立杆再拆开最终两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。(6)连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。(7)拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，以防坠落。(8)拆架时严禁碰撞脚手架附近电源线，以防触电事故。(9)在拆架
12、时，不得中途换人，如必须换人时，应将拆除状况交代清晰后方可离开。(10)拆下的材料要渐渐下运，严禁抛掷。运至地面0材料应按指定地点随拆随运，分类堆放，当日拆当日清，拆下的扣件和铁丝要集中回收处理。（三）高层建筑脚手架拆除，应配置各良好的通讯装置。(12)输送至地面的杆件，应及时按类堆放，整顿保养。(13)当日离岗时，应及时加固尚未拆除部分，防止存留隐患导致复岗后的人为事故。(14)如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。(15)翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除0残留物从高处坠落伤人。六质量和安全措施5.1. 质量规定(1)地基必须
13、符合规定，并且要有排水设施。(2)杆件的安装、连墙体、支撑应符合本安装规定及有关规定。(3)扣件的连接和绑扎必须紧密，不得有松动现象。(4)纵向水平杆0水平偏差不能不不大于2cm。(5)上下相邻杆纵向水平杆接头位要互相错开，设在不同样0立杆纵距内，相邻接头时水平距离应不不大于50cm0柱头距立杆应不不不大于纵距时l30(6)节点处相交杆件的轴线距节点中心的距离不不不大于15cm0(7)每层走道板安装后，同步在外立柱的内侧沿走道通长安装180mm高的踢脚板。(8)凡靠近建筑物的通道，施工和电、临时设施等，均要搭设安全平挡板遮盖。安全平挡板搭设0数量、位置由现场实际状况而定。6. 2卸料平台脚手架
14、的检查与验收(1)脚手架必须由持有效上岗证的专业技术人员搭设；(2)进行分段验收和检查，发既有不符合规定的应迅速整改，并追究责任；(3)外脚手架分段验收严格按建筑施工扣件式钢管脚手架安全技术规范JGJI30-2023第八节及JGJ59-2023中外脚手架检查评分表，所列项目和施工方案规定0内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签证，方能交付使用。6.3安全文明施工(1)平台安装期间要设置施工安全区并作出标识，必要时要派专人进行监护。(2)卸料平台搭设根据施工计划分阶段进行搭设，但每阶段搭设后必须按规定进行连接。(3)安装后要及时进行防雷接地，并由机电工进行接地检测。每阶段日勺脚手架安装完毕后，由专业质安员、施工员会同有关单位、部门人员进行验收，确定合格后作出标识,移交施工队使用。(4)卸料平台应挂设限载标志牌、安全警告标志牌。(5)进入施工现场的人员必需戴好安全帽，高空作业系好安全带,穿好防滑鞋等，现场严禁吸烟。(6)进入施工现场日勺人员要爱惜场内B多种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标
