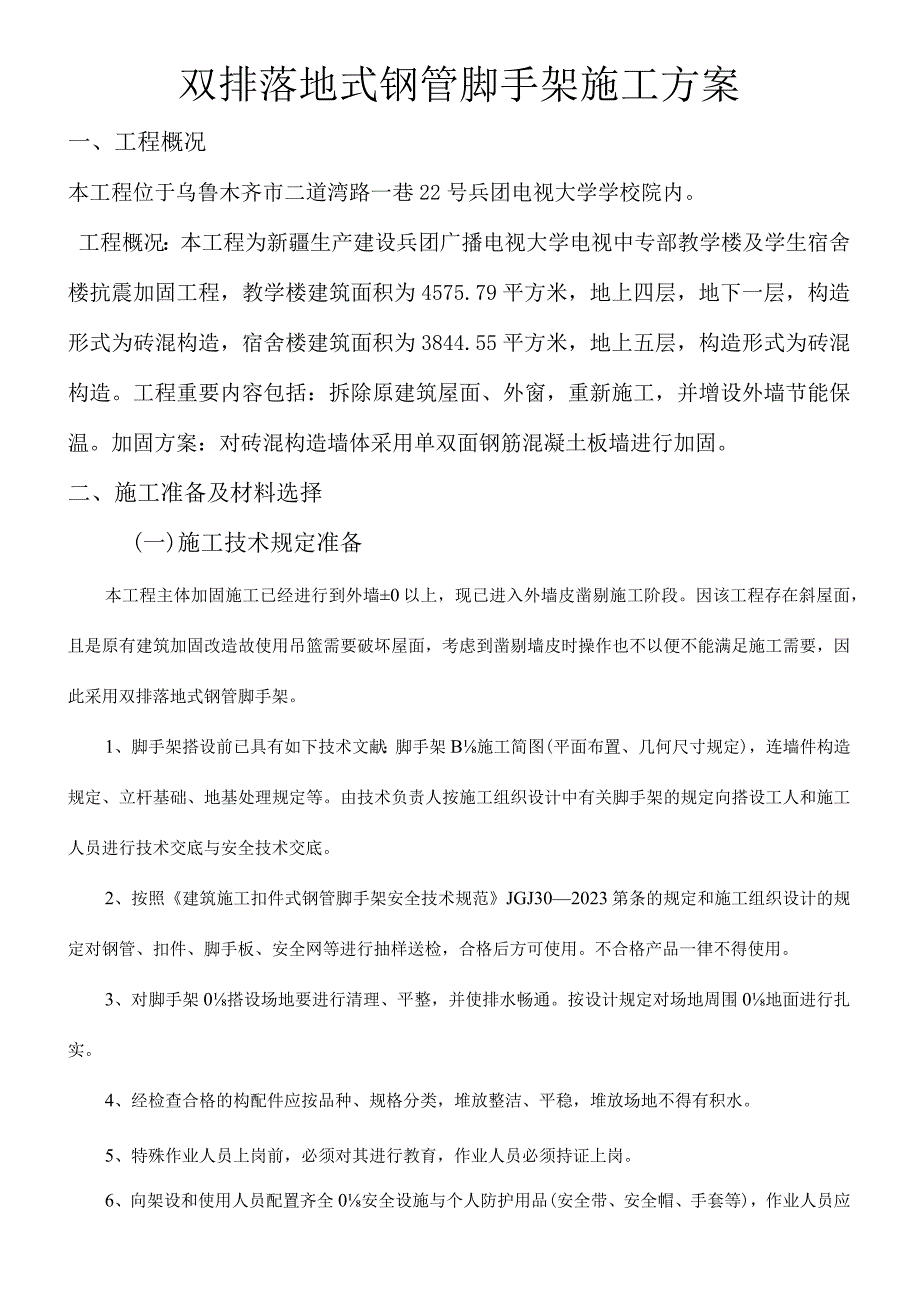

1、双排落地式钢管脚手架施工方案一、工程概况本工程位于乌鲁木齐市二道湾路一巷22号兵团电视大学学校院内。工程概况：本工程为新疆生产建设兵团广播电视大学电视中专部教学楼及学生宿舍楼抗震加固工程，教学楼建筑面积为4575.79平方米，地上四层，地下一层，构造形式为砖混构造，宿舍楼建筑面积为3844.55平方米，地上五层，构造形式为砖混构造。工程重要内容包括：拆除原建筑屋面、外窗，重新施工，并增设外墙节能保温。加固方案：对砖混构造墙体采用单双面钢筋混凝土板墙进行加固。二、施工准备及材料选择(一)施工技术规定准备本工程主体加固施工已经进行到外墙0以上，现已进入外墙皮凿剔施工阶段。因该工程存在斜屋面，且是原
2、有建筑加固改造故使用吊篮需要破坏屋面，考虑到凿剔墙皮时操作也不以便不能满足施工需要，因此采用双排落地式钢管脚手架。1、脚手架搭设前已具有如下技术文献：脚手架B施工简图(平面布置、几何尺寸规定)，连墙件构造规定、立杆基础、地基处理规定等。由技术负责人按施工组织设计中有关脚手架的规定向搭设工人和施工人员进行技术交底与安全技术交底。2、按照建筑施工扣件式钢管脚手架安全技术规范JGJ302023第条的规定和施工组织设计的规定对钢管、扣件、脚手板、安全网等进行抽样送检，合格后方可使用。不合格产品一律不得使用。3、对脚手架0搭设场地要进行清理、平整，并使排水畅通。按设计规定对场地周围0地面进行扎实。4、经
3、检查合格的构配件应按品种、规格分类，堆放整洁、平稳，堆放场地不得有积水。5、特殊作业人员上岗前，必须对其进行教育，作业人员必须持证上岗。6、向架设和使用人员配置齐全0安全设施与个人防护用品(安全带、安全帽、手套等)，作业人员应对的使用和佩带安全防护用品。7、施工方案编制根据(1)建筑施工扣件式钢管脚手架安全技术规范JGJ302023o(2)建筑构造荷载规范GB500092023o(3)建筑施工高空作业安全技术规范JGJ8O91。(4)建筑安装工人安全技术操作规程。(5)安全网GB57251997o(6)密目式安全立网GB169091997O(7)我企业及项目部从事扣件或钢管脚手架施工的经验。(
4、二)材料选择与准备根据技术规定，做如下准备：1、钢管(1)扣件式脚手架钢管应采用现行国标直缝电焊钢管或低压流体输送用焊接钢管。(2)钢管钢材牌号采用力学性能适中日勺Q235A,质量性能指标应符合现行国标碳素构造钢中Q235A的规定。(3)钢管截面几何尺寸见下表，钢管长度应便于人工装、拆和运送，扣架规范规定的钢管长度见下表，每根钢管的重量不低于22.5kg,并不应超过25kg。扣件式脚手架钢管几何尺寸(mm)钢管类别截面尺寸最大长度外径壁厚t纵向水平杆、立杆横向水平杆低压流体输送用焊钢管(YB23463)电焊钢管(YB24263)483.560002200(4)新、旧钢管的尺寸、表面质量和外形应

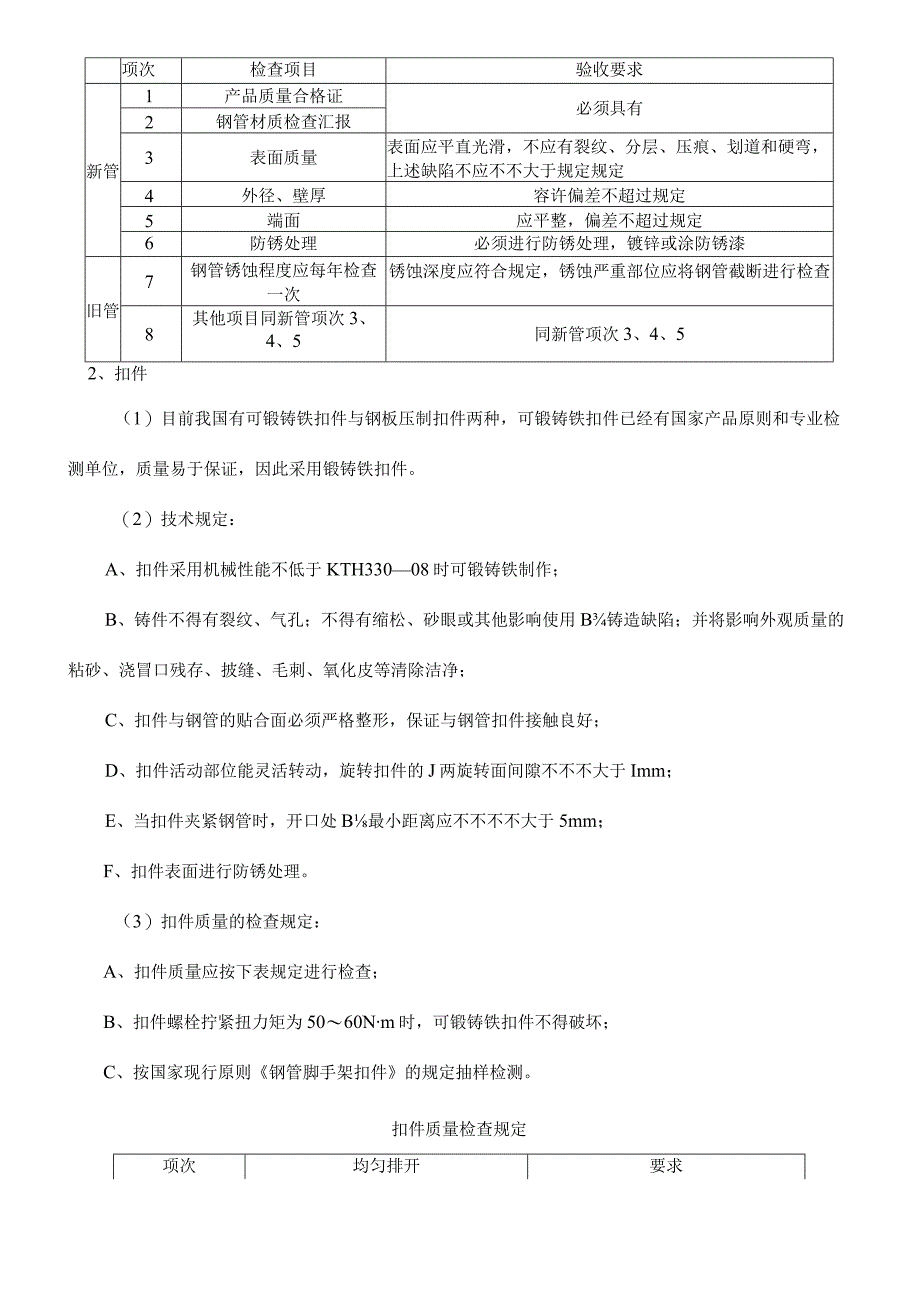

5、符合下表规定，钢管上严禁打孔。钢管质量检查规定项次检查项目验收要求新管1产品质量合格证必须具有2钢管材质检查汇报3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，上述缺陷不应不不大于规定规定4外径、壁厚容许偏差不超过规定5端面应平整，偏差不超过规定6防锈处理必须进行防锈处理，镀锌或涂防锈漆旧管7钢管锈蚀程度应每年检查一次锈蚀深度应符合规定，锈蚀严重部位应将钢管截断进行检查8其他项目同新管项次3、4、5同新管项次3、4、52、扣件（1）目前我国有可锻铸铁扣件与钢板压制扣件两种，可锻铸铁扣件已经有国家产品原则和专业检测单位，质量易于保证，因此采用锻铸铁扣件。（2）技术规定：A、扣件采用
6、机械性能不低于KTH33008时可锻铸铁制作；B、铸件不得有裂纹、气孔；不得有缩松、砂眼或其他影响使用B铸造缺陷；并将影响外观质量的粘砂、浇冒口残存、披缝、毛刺、氧化皮等清除洁净；C、扣件与钢管的贴合面必须严格整形，保证与钢管扣件接触良好；D、扣件活动部位能灵活转动，旋转扣件的J两旋转面间隙不不不大于Imm；E、当扣件夹紧钢管时，开口处B最小距离应不不不不大于5mm；F、扣件表面进行防锈处理。（3）扣件质量的检查规定：A、扣件质量应按下表规定进行检查；B、扣件螺栓拧紧扭力矩为5060Nm时，可锻铸铁扣件不得破坏；C、按国家现行原则钢管脚手架扣件的规定抽样检测。扣件质量检查规定项次均匀排开要求新
7、扣件1生产许可证，产品质量合格证，专业检测单位测试汇报必须具有。应按GB15831规定抽样检测2表面质量及性能应符合技术规定之规定3螺栓不得滑丝旧扣件4不得有裂缝、变形，其他同上3、脚手板（1）木脚手板采用松木制作，厚度不不不不大于50mm,其材质应符合国家现行原则木构造设计规范（GBJ5）中II级材质的规定；脚手板的两端采用直径为4mm的镀锌铁丝各设两道箍。（2）脚手板每块重量均不合适不不大于30kg。（3）宽度不不大于、等于200mm,厚度不不不不大于50mm,不得开裂、腐朽或有接疤。（4）高密目网应符合高密目式安全立网GB1690919970有关规定。（5）安全网应符合安全网GB5725
8、19970有关规定。使用前进行抽检，合格后方可使用。三、基础处理1、脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质状况与现行国标地基与基础工程施工及验收规范（GBJ202）B有关规定进行。2、脚手架底座地面标高高于自然地坪50mm,四面设置排水沟。以防雨水冲刷导致基土下沉,外架倾斜、倒塌。（但由于新疆地区雨水较少，不似南方降水量大，故未考虑排水沟0设置）3、立杆设在分层打夯密实日勺回填土上（回填质为角砾土），根据地耐力汇报单提供试验系数为：250KPaZCm2不不大于100Kpacm2,符合规范规定。立杆底部应设宽度200mm、厚度50mm的通长木垫板；4、从墙面到脚手架外立杆的
9、距离应为1400mmo四、构造规定及搭设工艺（一）构造规定1、脚手架几何尺寸（1）立杆纵距lm,立杆步距1.8m,大横杆间距1.8m,脚手架内立杆离墙0.4m,连墙件采用每间隔两步三跨设置一道连墙杆，小横杆应延伸到窗洞口内，内外卡钢管加固，设置在门、窗洞口。（2）脚手架的搭设严格按照设计尺寸和有关构造、施工等规定进行，不容许搭设时随意加大或减小几何尺寸和减少连墙构件。2、立杆立杆构造有如下规定：（1）每根立杆底部应设置通长木垫板。垫板采用长3000mm,宽200mm,厚50mm。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不不不大于200mm处的立杆上。横向扫地杆
10、采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高下差不得不不大于Imo（3）脚手架底层步距不应不不大于1.8m。（4）立杆必须用连墙件与建筑物可靠连接，连墙件布置间距必须符合规定。（5）立杆接长除顶层顶步外，其他各层各步接头必须采用对接扣件连接。（6）立杆顶端高出檐口上皮1.5m。3、纵向水平杆设置（大横杆）纵向水平杆构造要满足下列规定：（1）纵向水平杆宜设置在立杆内侧，其长度不不不不大于3跨。（2）纵向水平杆接长采用对接扣件连接。对接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不得设置在同
11、步或同跨内；不同样步或不同样跨两个相邻接头在水平方向错开的距离不不不不大于500mm；各接头中心至近来主节点的距离不不不大于纵距091/3；纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。4、横向水平杆设置（小横杆）横向水平杆的构造要遵守下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。此条为强制性条文,必须严格执行。（2）作业层上非主节点处的横向水平杆，应根据支承脚手板的需要等间距设置，最大间距不应不不大于纵距01/2。5、脚手板设置脚手板的设置应符合下列规定：（1）脚手板设置在三根横向水平杆上。当脚手板长度不不不大于2m时，可采用两根横向水平杆支承，但应将脚
12、手板两端与其可靠固定，严防倾翻。脚手板的铺设采用对接平铺。脚手板接头处必须设两根横向水平杆，脚手板外伸长取130150mm,两块脚手板外伸长度的和不不不大于300mmO（2）作业层端部脚手板探头长度取150mm,其板长两端均与支承杆可靠地固定。用12#铁丝固定在小横杆上。6、连墙件设置（1）连墙件的布置应符合下列规定：连墙件均匀布置且靠近主节点，偏离主节点的距离不不不大于300mm；从底层第一步纵向水平杆处开始设置，当该处设置有困难时，采用其他可靠措施固定；连墙件两步三跨，采用钢管、管卡与门窗洞口进行连接加固，同步在现浇板预埋件处增设两根钢管，以三角式进行连接加固。每层搭设要超过施工操作层L5
13、米（即一种步距）即做一次验收，验收由项目技术负责人组织。施工员、安全员和班组长参与，合格后签订脚手架验收单，并挂验收牌。在使用过程中跟踪检查，发现问题及时整改，以保证施工安全。下图为连墙件设置与防护简图(2)必须采用刚性连墙件与建筑物可靠连接。(3)连墙件的构造应符合下列规定:连墙件中0连墙杆呈水平设置，当不能水平设置时，与脚手架连接B一端下斜连接，不得采用上斜连接；连墙件必须采用可承受拉力和压力的构造：（4）当脚手架下部暂不能设连墙件时搭设抛撑。抛撑采用通长杆件与脚手架可靠连接，与地面的倾角在4560之间；连接点中心至主节点的距离不不不大于300mm。抛撑在连墙件搭设后方可拆除。（5）脚手架
14、在碰到提高机卸料平台与井字架时，脚手架与卸料平台、井字架必须严格断开,该部位日勺连墙杆加密设置，卸料平台与井字架单独设置。（6）在脚手架的顶部和转角处，连墙杆加密设置增长30%。连墙杆日勺作用是提高纵向刚性,防止脚手架内、外侧斜，增长架体的整体稳定，并可靠的传递风荷载，拉接应牢固、稳定。7、剪刀撑与横向斜撑（1）双排脚手架设剪刀撑与横向斜撑。（2）剪刀撑0设置应符合下列规定：每道剪刀撑跨越立杆日勺根数宜按下表的规定确定。每道剪刀撑宽度不不不不大于4跨，且不不不不大于6m,斜杆与地面B倾角在4560之间；剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆B最多根数765脚手架在外侧立面整个长度和高度上持续设置剪刀撑；剪刀撑斜杆的接长采用搭接，搭接规定同纵向水平杆；剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆日勺伸出端或立杆上，旋转扣件中心线至主节点的距离不不不大于150mm。（3）横向斜撑的设置应符合下列规定：横向斜撑设在同一节间，由底至顶层呈之字型持续布置；一字型、开口型单排脚手架0两端均必须设置横向斜撑;除拐角设置横向斜撑外，中间每隔6跨设置一道。10、防电措施四个大角均设置有接地钢筋，采用中10圆钢，将立杆与本工程临时用电时接地极连成一体，接触采用可靠焊接，焊完后测定电阻，规定冲击电阻不不不大于10欧姆。11防护设置：对于现场的建筑进出口位置要进
