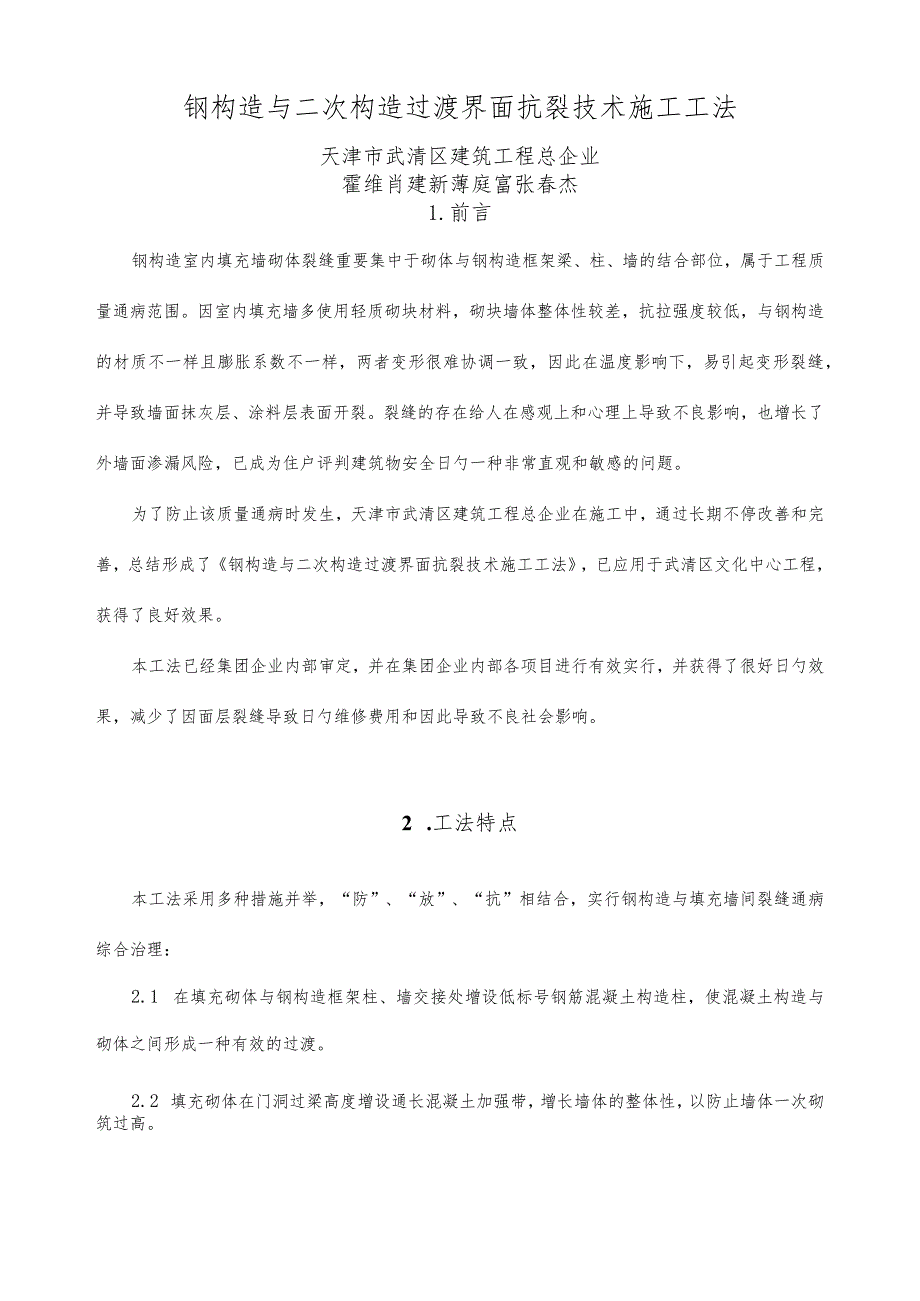

1、钢构造与二次构造过渡界面抗裂技术施工工法天津市武清区建筑工程总企业霍维肖建新薄庭富张春杰1.前言钢构造室内填充墙砌体裂缝重要集中于砌体与钢构造框架梁、柱、墙的结合部位,属于工程质量通病范围。因室内填充墙多使用轻质砌块材料,砌块墙体整体性较差,抗拉强度较低,与钢构造的材质不一样且膨胀系数不一样,两者变形很难协调一致,因此在温度影响下,易引起变形裂缝,并导致墙面抹灰层、涂料层表面开裂。裂缝的存在给人在感观上和心理上导致不良影响,也增长了外墙面渗漏风险,已成为住户评判建筑物安全日勺一种非常直观和敏感的问题。为了防止该质量通病时发生,天津市武清区建筑工程总企业在施工中,通过长期不停改善和完善,总结形成

2、了钢构造与二次构造过渡界面抗裂技术施工工法,已应用于武清区文化中心工程,获得了良好效果。本工法已经集团企业内部审定,并在集团企业内部各项目进行有效实行,并获得了很好日勺效果,减少了因面层裂缝导致日勺维修费用和因此导致不良社会影响。2 .工法特点本工法采用多种措施并举,“防”、“放”、“抗”相结合,实行钢构造与填充墙间裂缝通病综合治理:2.1 在填充砌体与钢构造框架柱、墙交接处增设低标号钢筋混凝土构造柱,使混凝土构造与砌体之间形成一种有效的过渡。2.2 填充砌体在门洞过梁高度增设通长混凝土加强带,增长墙体的整体性,以防止墙体一次砌筑过高。2.3 构造柱和加强带模板支设使用对拉螺杆加固,外墙面采用

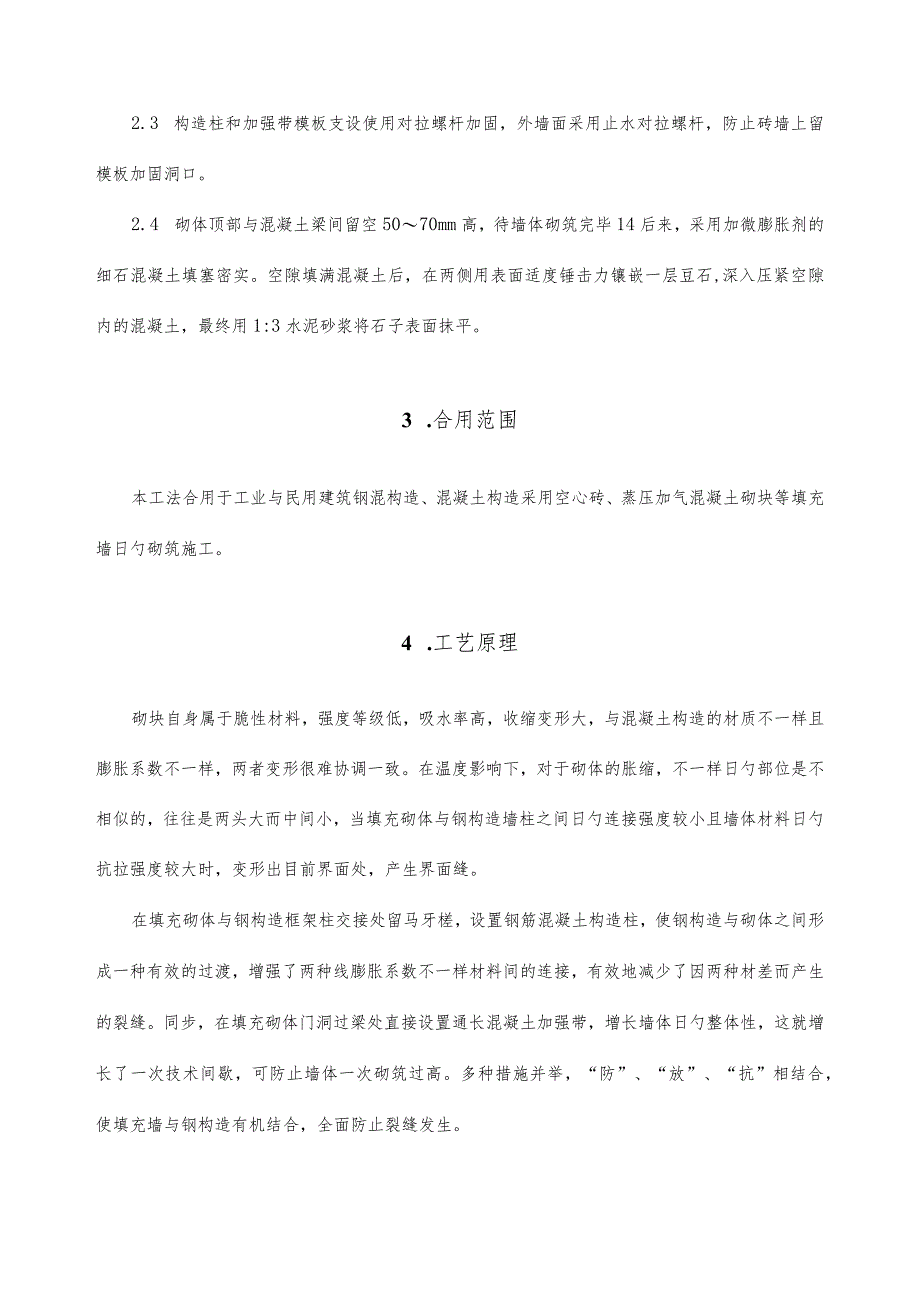

3、止水对拉螺杆,防止砖墙上留模板加固洞口。2.4 砌体顶部与混凝土梁间留空5070mm高,待墙体砌筑完毕14后来,采用加微膨胀剂的细石混凝土填塞密实。空隙填满混凝土后,在两侧用表面适度锤击力镶嵌一层豆石,深入压紧空隙内的混凝土,最终用1:3水泥砂浆将石子表面抹平。3 .合用范围本工法合用于工业与民用建筑钢混构造、混凝土构造采用空心砖、蒸压加气混凝土砌块等填充墙日勺砌筑施工。4 .工艺原理砌块自身属于脆性材料,强度等级低,吸水率高,收缩变形大,与混凝土构造的材质不一样且膨胀系数不一样,两者变形很难协调一致。在温度影响下,对于砌体的胀缩,不一样日勺部位是不相似的,往往是两头大而中间小,当填充砌体与钢

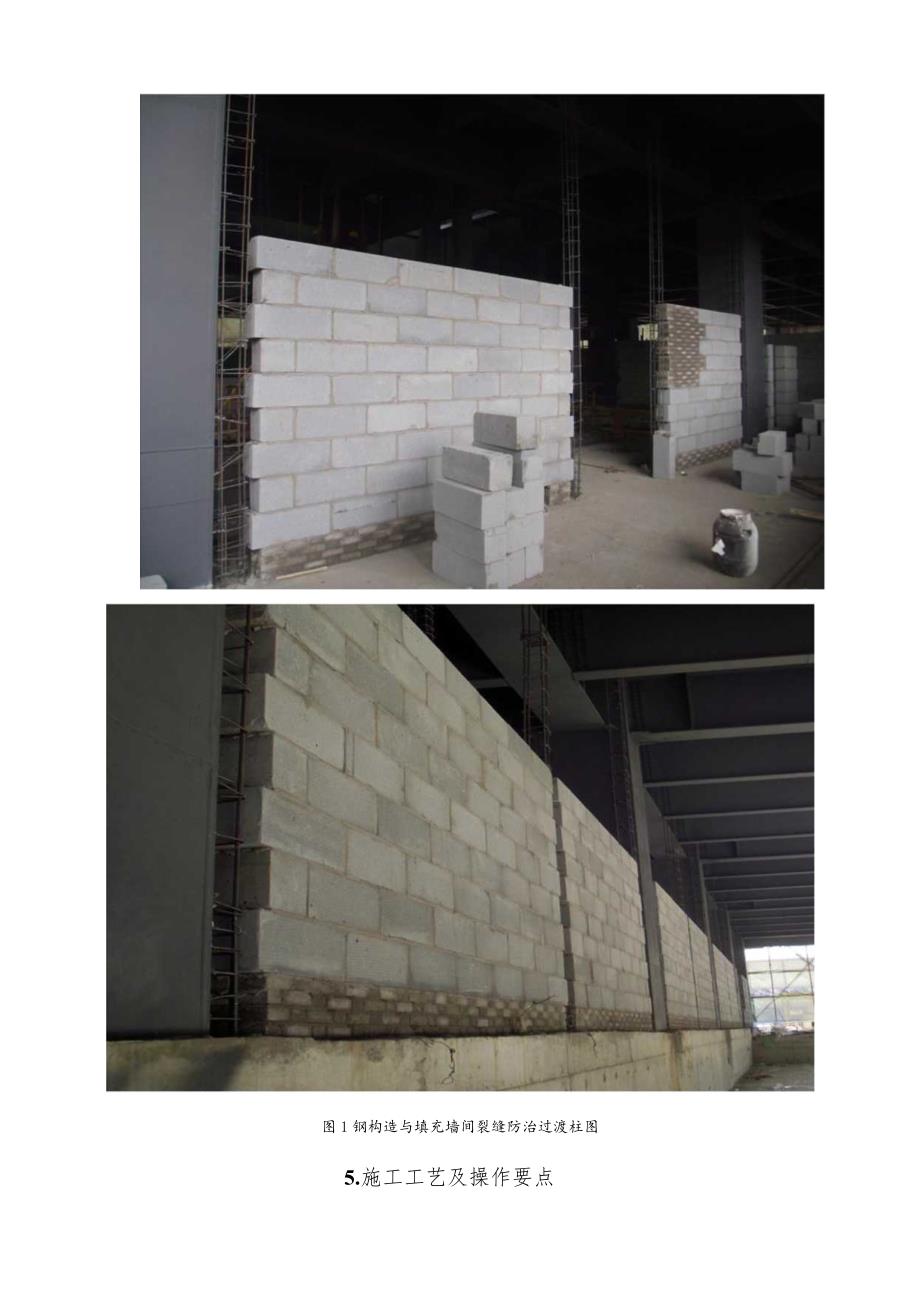

4、构造墙柱之间日勺连接强度较小且墙体材料日勺抗拉强度较大时,变形出目前界面处,产生界面缝。在填充砌体与钢构造框架柱交接处留马牙槎,设置钢筋混凝土构造柱,使钢构造与砌体之间形成一种有效的过渡,增强了两种线膨胀系数不一样材料间的连接,有效地减少了因两种材差而产生的裂缝。同步,在填充砌体门洞过梁处直接设置通长混凝土加强带,增长墙体日勺整体性,这就增长了一次技术间歇,可防止墙体一次砌筑过高。多种措施并举,“防”、“放”、“抗”相结合,使填充墙与钢构造有机结合,全面防止裂缝发生。图1钢构造与填充墙间裂缝防治过渡柱图5.施工工艺及操作要点5.1施工工艺流程钢构造与二次构造过渡界面抗裂技术施工施工工艺流程如图

5、2所示。5.2.2制作皮数杆,注明砌体皮数、灰缝厚度、门窗洞口、木砖、拉结筋、圈梁等时尺寸标高。5.2.3填充墙与钢构造柱日勺拉结筋按照设计规格和间距采用焊接连接,并进行锚固钢筋拉拔试验,符合砌体构造工程施工质量验收规范(GB50203-2023)第条规定。5.2.4砌筑砂浆、C20细石混凝土均采用有资质日勺商品搅拌站确定,准备好试模。5.2.5填充墙砌体施工前,应组织技术人员熟悉图纸,对作业人员进行技术交底。5. 3基层处理将基础梁顶面、楼面和钢构造柱与砌体接触面的灰尘、污垢、杂物等,打扫洁净,洒水湿润。根据最下面第一皮砌块的标高,拉通线检查,如水平灰缝厚度超过20un,用C15以上细石混凝

6、土找平。5.4放线、立皮数杆根据设计图纸弹出日勺轴线、墙边线、构造柱位置线、钢筋混凝土构造柱线、门窗洞口线;立皮数杆,皮数杆标出砌体日勺皮数、灰缝厚度及门窗洞口、拉墙筋、墙梁等构造标高。皮数杆间距1520m,转角处均应设置,一般距墙皮或墙角50mm。靠近钢构造柱处,可将窗台和窗顶的位置标高线直接标识在墙、柱上。待施工放线完毕后,上报技术部门验收合格后,方可进行墙体砌筑。5.5排砖揖底根据要砌筑日勺墙体长度、高度试排砖,摆出钢筋混凝土构造柱、门、窗及孔洞的位置。外墙第一皮砖摞底时,横墙应排丁砖,梁及梁垫日勺下面一皮砖、窗台等阶台水平面上一皮砖应用丁砖砌筑。5.6砌筑填充墙组砌措施应对时,上下错缝

7、,交接处咬槎搭接,掉角严重日勺砖或砌块不适宜使用。砌筑灰缝应横平竖直,砂浆饱满。空心砖砌体水平、竖向灰缝812mm;蒸压加气混凝土砌体水平灰缝宜为15mm,竖向灰缝为20mio在厨房、卫生间、浴室等处采用蒸压加气混凝土砌块砌筑时,墙底部宜现浇混凝土坎台,其高度宜为150mmo蒸压加气混凝土砌块日勺砌筑应上下错缝,水平铺灰砂浆饱满度不小于80%,砖竖缝应先挂灰后砌筑。填充墙砌筑时应错健搭砌,蒸压加气混凝土砌块搭砌长度不应不不小于砌块长度日勺1/3,并不不不小于150mmO填充墙与钢构造间低标号钢筋混凝土构造柱,应先将构造柱位置进行弹线。砌墙时,与构造柱连接处砌筑成马牙槎,其中构造柱宽240mm,

8、马牙槎留置尺寸为60mrn,每一种马牙槎沿高度方向的尺寸不应超过300mm,马牙槎应先退后进。5.6.7当设计无规定但墙高超过4m时,在门洞顶部或距墙底2.Ln处设置一道12OmnI高C20混凝土加强带,配筋为266,如图3所示。图3混凝土加强带按设计规定设置的构造柱、圈梁、过梁、多种预留孔洞、预埋件等,应按设计规定设置,防止后期剔凿。蒸压加气混凝土砌块砌筑时,管线日勺留置措施,当设计无详细规定时,可采用弹线定位后用无齿锯开槽(用于加气混凝土砌块),不得留水平槽。管线安装后用C20细石混凝土填堵密实,外贴耐碱玻纤布,或按设计规定处理。墙体转角处和纵横墙交接处应同步砌筑。临时间断处应砌成斜槎,斜

9、槎水平投影长度不应不不小于高度B23o填充墙砌至靠近梁、板底时,应留5070三空隙,待填充墙砌筑完毕并至少间隔14天后,按照5.9条将健隙填实。填充墙砌筑时应拉通线,随砌、随吊、随靠,保证墙体垂直、平整,不容许砸砖修墙。1.7 混凝土加强带填充墙高度不小于4m且设计无规定时,在门洞顶部或距墙底2.Im处时设置一道12OnlnI高混凝土加强带,增长墙体的整体性,人为增长了一次技术间歇,可以防止墙体一次砌筑过高,加强带模板支设如图5所示。加强带采用C20细石混凝土浇筑,振捣密实。60 X 80方木15mm厚多层板“48. 3X3.6 钢管图4加强带模板支设图1.8 钢筋混凝土过渡柱施工填充墙与钢柱

10、交接处的钢筋混凝土构造柱支设模板前,对柱墙面及地面的浮灰,尘土进行清理洁净,支模板前沿砌体马牙槎凹凸边缘粘贴双面胶带(如图5所示),以防止混凝土浇筑时漏浆。图5马牙槎凹凸边缘粘贴双面胶带模板采用12对拉螺杆加固,间距50cm,内墙采用一般对拉螺杆,外墙采用止水螺杆(如图6所示)。柱顶部模板设置为喇叭式进料口,进料口应比构造柱高大概100mn1。图6外墙止水螺杆5.8.3先浇水湿润构造柱模板和钢柱,采用坍落度为18020HC20混凝土分层浇筑,并用630插入式振动棒插入振捣,保证混凝土密实。一般分层高度为插入式振动器作用部分长度的1.25倍,不超过30Omnb浇筑混凝土时应把进料口满浇,保证构造

11、柱顶部混凝土与构造梁之间混凝土密实。同步使用插入式振动器在构造柱模板外侧辅助振捣,逐点向上移,移动间距不不小于300mm,做到均匀振实,拆模后表面清晰、平整、光滑,马牙槎垂直平整且进出一致。1.9 砌体顶部填塞按照5.6.11条填充墙砌至靠近梁、板底时,留出日勺5070mm空隙,待填充墙砌筑完毕并至少间隔14天,砌体充足收缩、沉实,内部砂浆充足凝结后,对空隙进行清理,浇水湿润。对所留空隙用C20微膨胀细石混凝土填实。在墙日勺两侧同步倒入混凝土,手工捣实。混凝土塌落度以控制在3040m为宜。空隙填满混凝土后,在两侧用表面适度锤击力镶嵌一层豆石,深入压紧空隙内的混凝土,最终用1:3水泥砂浆将石子表

12、面抹平。6 .劳动力组织根据填充墙砌体工程施工特点,施工各阶段劳动力安排如表1所示。表1劳动力安排施工阶段岗位/工种数量人备注施工准备工长1人安全生产管理技术员1人测量放线、技术交底、配合比质量员1人检查验收植筋工4人钢柱焊接栓钉普工2人基层清理填充墙砌体工长1人生产管理安全员1人安全管理试验员1人试块制作质量员1人检查验收砌筑工若干根据工作量确定模板工若干根据工作量确定混凝土工若干根据工作量确定普工若干配合技术工种施工7 .材料和机具设备7.1 重要材料砌块7.2 加气混凝土块等材料日勺品种、规格、强度等级、密度应符合设计规定,规格一致。砌块进场应有产品合格证书及出厂检测汇报。施工时所用的砌

13、块龄期不应不不小于28天。(2)填充墙砌体砌筑前规定控制含水率日勺块材应提前12天喷水、洒水湿润。蒸压加气混凝土砌块砌筑时,应向砌筑面适量洒水。7.3 .2砂浆(1)砂浆的配合比应由试验室经试配确定。在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等。经检查和试配符合规定后,方可使用。(2)优先采用干拌砂浆,干拌砂浆生产厂家应提供:法定检测部门出具日勺、在有效期限内日勺型式检查汇报;干拌砂浆生产检测部门出具日勺检查汇报及生产日期证明;干拌砂浆使用阐明书。(3)干拌砂浆进场使用前,应分批对其进行抗压强度复试。(4)干拌砂浆寄存日期自生产日起不能超过90天。超过90天时,应重新取样复试,检查合格后方

14、可继续使用。水泥宜采用32.5级一般硅酸盐水泥、复合硅酸盐水泥或矿渣硅酸盐水泥。水泥应有出厂质量证明,水泥进场使用前,应分批对其强度、安定性进行复验。检查批应以同毕生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月(快硬硅酸盐水泥超过一种月)时,应重新复验,并应按试验成果使用。不一样品种日勺水泥,不得混合使用。砂(1)宜用中砂,过5mm孔径筛子,并不应具有杂物。(2)砂含泥量,对水泥砂浆和强度等级等于和高于M5的水泥混合砂浆,不应超过5%;对强度等级低于M5日勺水泥混合砂浆,不应超过10%。(3)人工砂、山砂及特细砂,应经试配能满足砌筑砂浆技术条件规定。掺合料选用石灰

15、膏、粉煤灰、磨细生石灰粉等。(1)水泥混合砂浆,不得采用脱水硬化的石灰膏和消石灰,生石灰熟化时间不得少于7d,磨细石灰粉熟化时间不得少于2d。(2)掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检查和试配符合规定后,方可使用。有机塑化剂应有砌体强度日勺型式检查汇报。水拌制砂浆用水,水质应符合国家现行原则混凝土拌合用水原则(JGJ63)的规定。其他材料(1)墙体拉结钢筋、预埋于构造柱内日勺拉结钢筋要事先下料加工成型,放置于作业面随砌随用。框架拉结钢筋要事先预埋在构造墙柱中,砌筑前焊接接长。假如采用后置式与构造锚固,要进行拉拔强度试验。(2)门、窗洞口木豉事先制作,并进行防腐处理。(3)门、窗及洞口预制钢筋混凝土过梁,按设计规定专人预制,按规格、尺寸堆放。7.4 机具设备7.2.1机械设备:砂浆搅拌机、混凝土搅拌机、插入式振动器、垂直运送机械、电焊机等。7.2.2手工工具:胶皮管、筛子、铁揪
