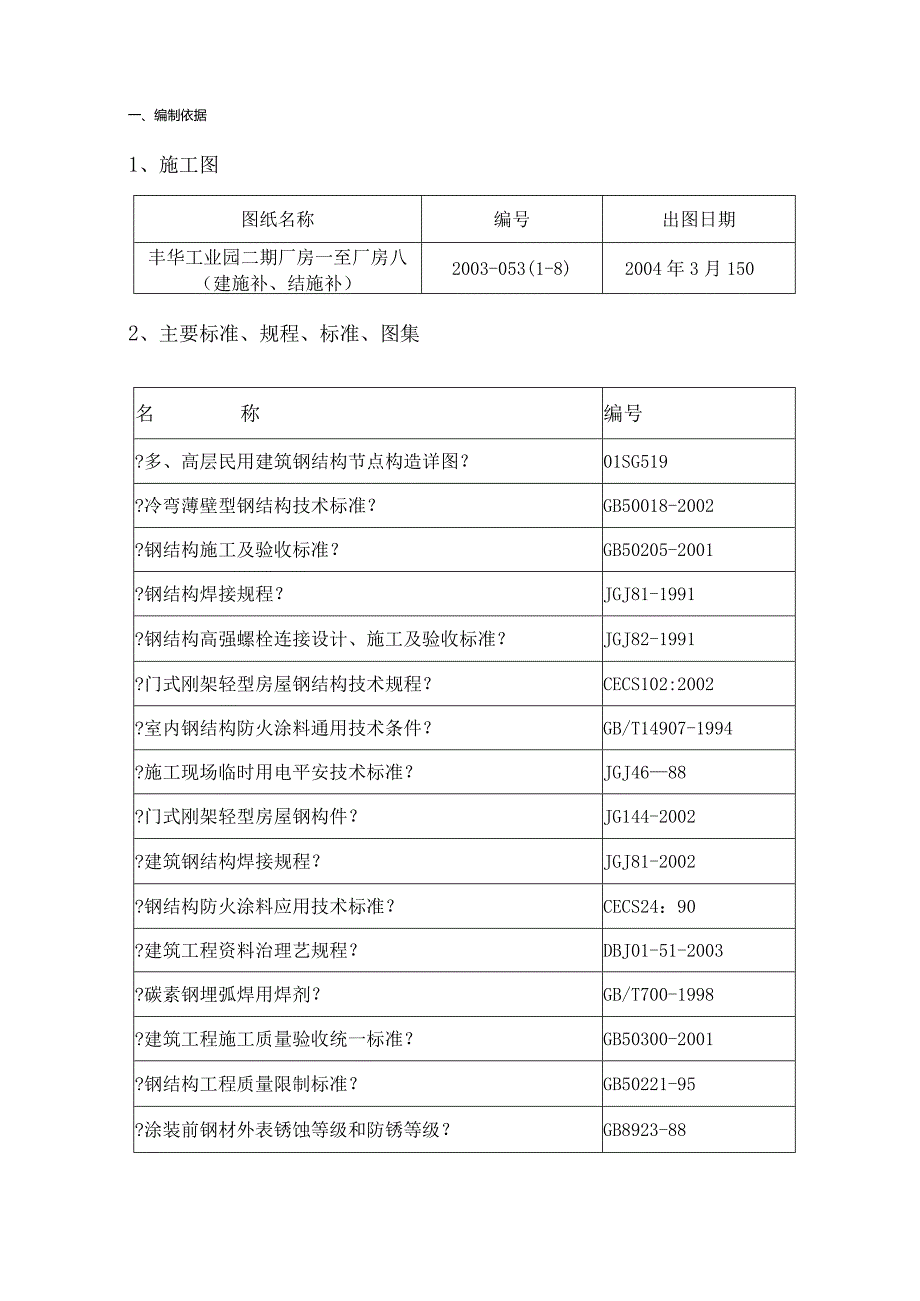

1、一、编制依据1、施工图图纸名称编号出图日期丰华工业园二期厂房一至厂房八（建施补、结施补）2003-053(1-8)2004年3月1502、主要标准、规程、标准、图集名称编号?多、高层民用建筑钢结构节点构造详图？01SG519?冷弯薄壁型钢结构技术标准？GB50018-2002?钢结构施工及验收标准？GB50205-2001?钢结构焊接规程？JGJ81-1991?钢结构高强螺栓连接设计、施工及验收标准？JGJ82-1991?门式刚架轻型房屋钢结构技术规程？CECS102:2002?室内钢结构防火涂料通用技术条件？GB/T14907-1994?施工现场临时用电平安技术标准？JGJ4688?门式刚架

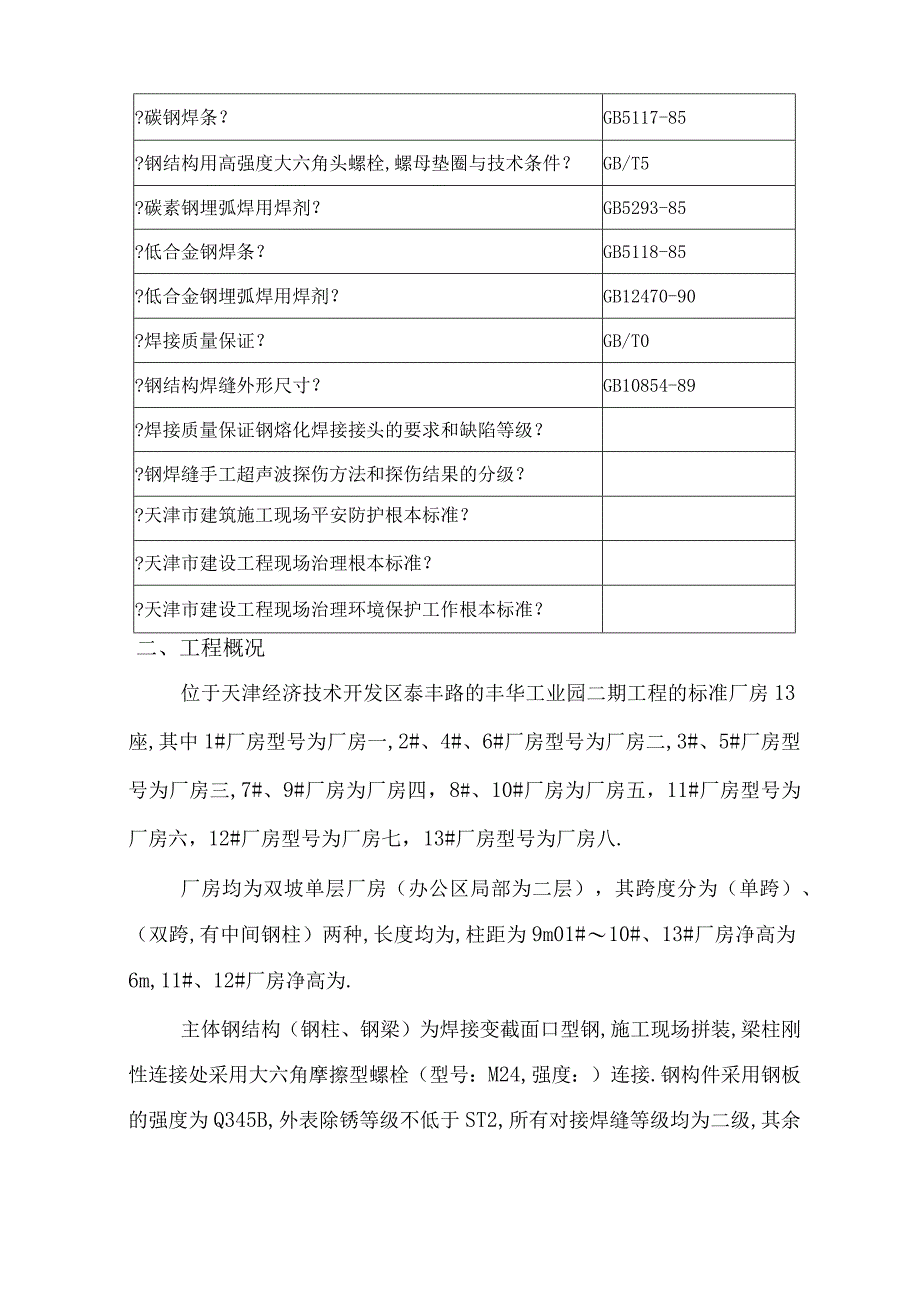

2、轻型房屋钢构件？JG144-2002?建筑钢结构焊接规程？JGJ81-2002?钢结构防火涂料应用技术标准？CECS24：90?建筑工程资料治理艺规程？DBJ01-51-2003?碳素钢埋弧焊用焊剂？GB/T700-1998?建筑工程施工质量验收统一标准？GB50300-2001?钢结构工程质量限制标准？GB50221-95?涂装前钢材外表锈蚀等级和防锈等级？GB8923-88?碳钢焊条？GB5117-85?钢结构用高强度大六角头螺栓,螺母垫圈与技术条件？GB/T5?碳素钢埋弧焊用焊剂？GB5293-85?低合金钢焊条？GB5118-85?低合金钢埋弧焊用焊剂？GB12470-90?焊接质量保
3、证？GB/T0?钢结构焊缝外形尺寸？GB10854-89?焊接质量保证钢熔化焊接接头的要求和缺陷等级？?钢焊缝手工超声波探伤方法和探伤结果的分级？?天津市建筑施工现场平安防护根本标准？?天津市建设工程现场治理根本标准？?天津市建设工程现场治理环境保护工作根本标准？二、工程概况位于天津经济技术开发区泰丰路的丰华工业园二期工程的标准厂房13座,其中1#厂房型号为厂房一,2#、4#、6#厂房型号为厂房二,3#、5#厂房型号为厂房三,7#、9#厂房为厂房四，8#、10#厂房为厂房五，11#厂房型号为厂房六，12#厂房型号为厂房七，13#厂房型号为厂房八.厂房均为双坡单层厂房（办公区局部为二层），其跨度

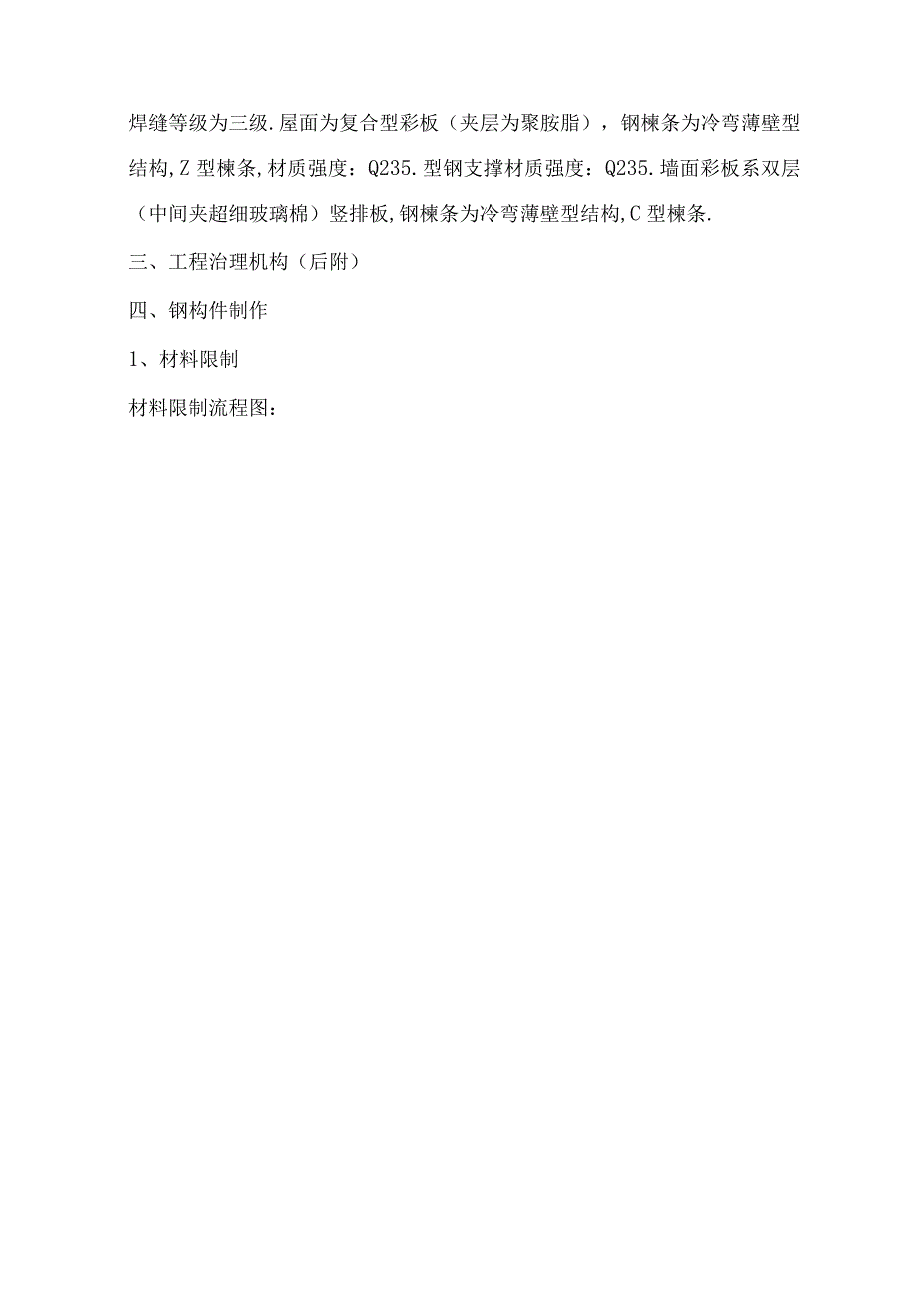

4、分为（单跨）、（双跨,有中间钢柱）两种,长度均为,柱距为9m01#10#、13#厂房净高为6m,11#、12#厂房净高为.主体钢结构（钢柱、钢梁）为焊接变截面口型钢,施工现场拼装,梁柱刚性连接处采用大六角摩擦型螺栓（型号：M24,强度：）连接.钢构件采用钢板的强度为Q345B,外表除锈等级不低于ST2,所有对接焊缝等级均为二级,其余焊缝等级为三级.屋面为复合型彩板（夹层为聚胺脂），钢楝条为冷弯薄壁型结构,Z型楝条,材质强度：Q235.型钢支撑材质强度：Q235.墙面彩板系双层（中间夹超细玻璃棉）竖排板,钢楝条为冷弯薄壁型结构,C型楝条.三、工程治理机构（后附）四、钢构件制作1、材料限制材料限制
5、流程图：根据施工图提出材料采购方案,材料方案中要注明物资的品名、型号、规格参数及应满足的国家标准或行业标准.选择国内外有资信的供给商三家以上,经合同评审后签定采购合同.合同中必须明确原材料标准、质量要求、价格、交货方式、地点、时间及违约责任等.原材料到场后,应进行实物与资料核对,如业主有要求可共同进行验收,并办理确认手续.原材料必须有符合要求的出厂质量证实书.由试验员按原材料批量进行力学性能试验.经检验合格的原材料，由质检组标识“合格标志,并办理入库验收手续,建立台帐.经检验发现不合格品，由质检组对其标识“不合格标志,做好记录,并将不合格品退场.2、加工工艺流程H型钢加工制作工艺流程：变截面梁
6、柱加工制作工艺流程:其它零件翼板腹板下料加工I3、材料矫正所有钢材在制作前均应进行复检,如有变形等情况,采用矫正机或火焰进行矫正.火焰矫正温度不得超过900,并严禁强制降温.如钢材严重受损时,不得强行矫正，只能作短料使用或不予使用.矫正后的钢材外表,不应有明显的凹面或损伤,划痕深度不得大于.钢材矫正后钢材的局部平面度允许偏差为.4、放样、号料本工程放样用的计量器具经计量检测单位检测合格前方可使用.放样以计算机数学放样为主,人工放样在平整的放样平台上进行,凡放大样的构件,应以1：1的比例放出实样.当构件较大难以制作样板时，可绘制下料草图.放样工作完成后,对所放大样和样板进行自检,无误后报质检员进
7、行检验.号料前确认材质，根据加工清单、排幅员以及加工草图,严格核对后进行,并跟踪检查.号料时长度必须留焊接收缩余量(不少于30mm),宽度方向留23mm.号料允许偏差：序号项目允许偏差(mm)1零件外形尺寸土2孑L距土3基准线土4对角线差5样板的角度20,5、切割切割前钢材外表的油污、铁锈、潮气应去除切割质量要求:切削面情况主要构件次要构件外表粗糙度50S以下或100S以下缺口情况不可有缺口、裂纹在1mm以下熔渣可用块状熔渣,但应去除干净与划线误差自动、半自动切割lmm外表不垂直度不大于钢材厚度10%,且不大于2mm达不到上述标准要求时，应使用砂轮机打磨光洁，并根据需要进行堆焊后用砂轮机打磨平
8、整.6、接料接料和组装必须在经过测平的平台上进行，平台上面的水平差不大于3mm.接料前,H型钢坡口采用半自动切割机切割,两侧30-5OnmI范围内的铁锈及污物要清理干净.钢板接料焊缝必须采用埋弧自动焊,H型钢接料采用手工电弧焊或CO92气体保护焊,焊缝两端需加引入板和引出板,其材质与母材相同.焊接完毕后用半自动切割机根据所需尺寸进行切割,并修磨平整.H型钢接料接头及坡口形式：翼缘和腹板厚5三20mm时采用X型坡口；520mm时采用V型坡口.JTI-图5-1H型钢接料接头形式及坡口尺寸接料焊缝要求焊透,必须采用碳弧气刨清根,接料焊接后必须经超声波探伤合格后再进行下一道工序施工.7、组装组装前先检
9、查组装用零件的编号、材质、尺寸、数量和加工精度是否符合图纸和工艺要求,确认后进行装配.装配用的工具必须经计量检测合格.组装平台必须平整,并且强度、刚度满足组装要求,经检验合格方可使用.构件组装要按工艺流程进行,零件连接处焊缝两侧50-100mm范围内的油污、铁锈等清理干净,装配时要认真限制好各零件的安装位置，预防使用大锤敲打和强制装配.对于在组装后无法进行涂装的隐蔽面事先清理外表并刷好油漆.8、焊接参与本工程的所有焊工必须取得上岗证书，并在其允许范围内工作.焊工在焊接过程中应严格遵守工艺操作规程，并对其焊接的产品质量负责.对焊前准备不符合技术要求的构件，焊工有权拒绝操作并报主管工程师.本工程钢
10、结构的焊接全过程，必须在主管工程师的负责下进行生产施工.采用的焊接方法：埋弧自动焊,手工电弧焊和CO气体保护焊.2焊接材料：埋弧自动焊采用H08MnA或H08A焊丝、HJ431焊剂.采用手工电弧焊时,对Q345钢材焊条采用E5016；对Q235钢材及Q345与Q235钢材互焊的焊条采用E43030C02气体保护焊焊丝采用ER50-3.焊条和焊剂必须进行烘焙,烘干的焊条应放在100T50保温筒（箱）内；焊条重复烘焙的次数不能超过两次.焊前准备(1)焊前在焊缝区域50ToonIm范围内去除氧化铁皮、铁锈、水、油漆、污物,要求露出金属光泽.(2)在埋弧自动焊的被焊钢材外表,除按上述要求清理外,对于在
11、焊接过程中焊剂可能触及的水、锈、油污等杂物一律去除干净，以防混于焊剂内.(3)焊接区域的除锈一般应在组装前进行,构件组装后应注意保护,如重新锈蚀或附有水分、油污等杂物应重新清理.(4)所有焊件坡口必须符合设计图纸和有关技术要求,凡未到达要求的均应进行修整.定位焊(1)装配定位的焊工必须经过装配定位焊工考核合格后,方能上岗操作或由持合格证的焊工担任.(2)定位焊必须预防在产品的棱角和端头等强度和工艺上易出问题的部位进行，坡口内尽可能预防进行定位焊，定位焊应离开构件的起始端20-30mm.(3)定位焊应采用和母材焊接相同的焊条,定位焊焊条最大直径不超过4mm.(4)定位焊的长度和间距,视母材厚度、
12、结构长度而定,无特别指定时，参照表2规定的数值进行.定位焊长度和间距(表2)板厚定位焊长度(mm)定位间距(mm)手工电弧焊tw30200-300t2550300-400定位焊后应及时去除焊渣并进行检查,假设发现定位焊有裂纹或气孔等影响焊接质量的缺陷,应去除干净,并重新进行定位焊.焊接引熄弧板的安装(1)对接、T形对接、角接焊缝、应在焊缝始、终安装引熄弧板.(2)引熄弧板坡口应与主焊缝坡口吻合,或用碳弧气刨刨出坡口.(3)引熄弧板的材质应与母材相同.(4)引熄弧板的长度：手工弧和C02气体保护焊大于20mm,自动焊大于50mm.(5)引熄弧板在去除时,应用氧-乙快气割，不准用锤击落.在距离母材
13、l-3mm处割去,然后用角磨砂轮打磨光顺,与构件外表齐平.环境气候的影响：(1)当环境温度低于0时,必须将焊缝两侧100mm范围内加热到36以上时，才允许施工.(2)在强风的环境中焊接,应在焊接区域周围设置挡风屏.焊接工艺(1)选择焊接顺序时应遵循以下原那么：使焊接变形和收缩量最小；使焊接过程加热平衡；收缩量大的部位先焊接,收缩量小部位后焊接：尽量采用对称焊法.(2)始焊时引弧应在引弧板上进行,焊接过程再引弧应在焊缝坡口内，不允许在非焊接区的母材外表上引弧，以防将母材划伤,收弧时应将弧坑填满,预防收弧时出现弧坑裂纹.(3)对接焊接(a)要求熔透的双面对接焊缝,在一面焊接结束,另一面焊接前应彻底
