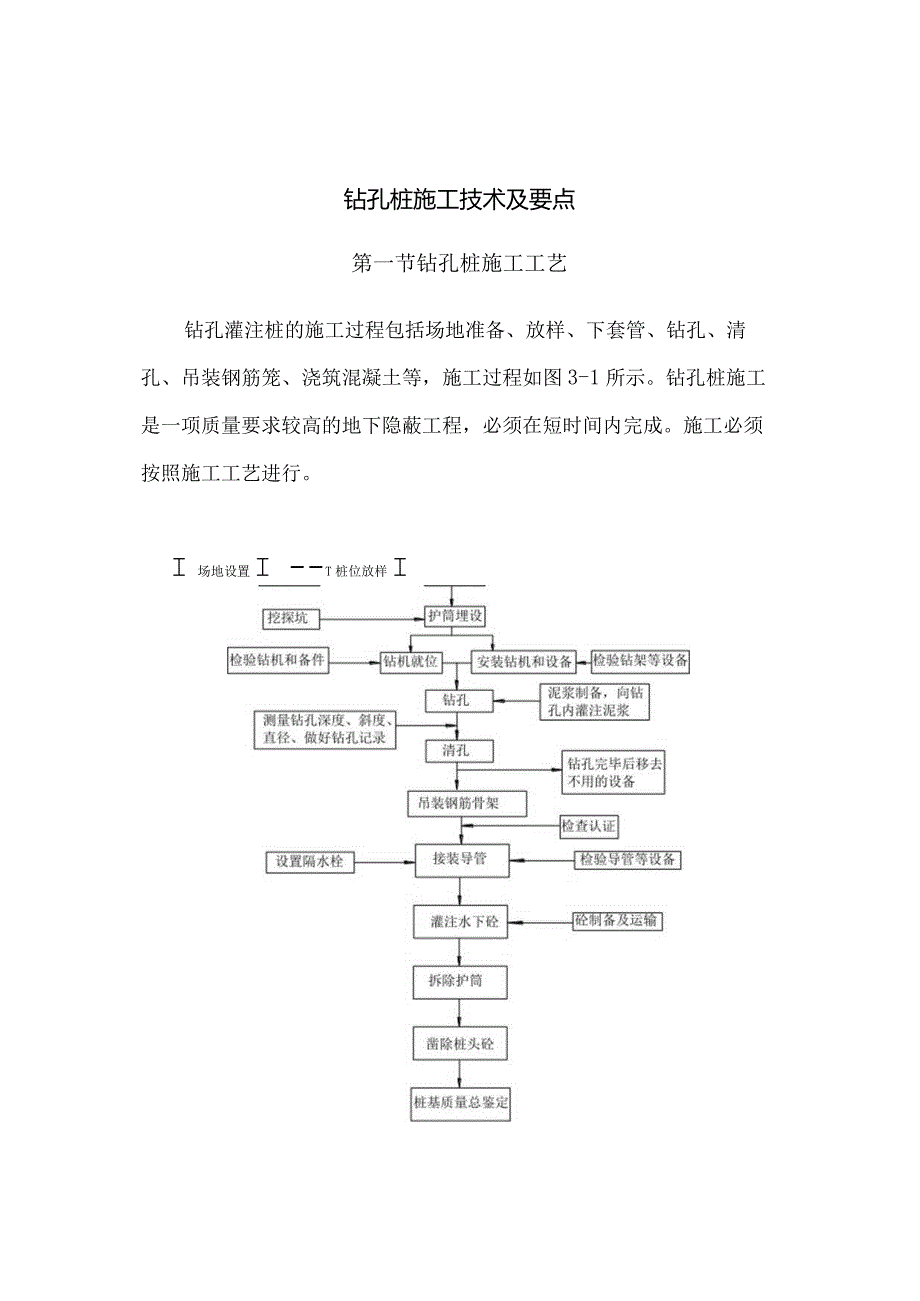

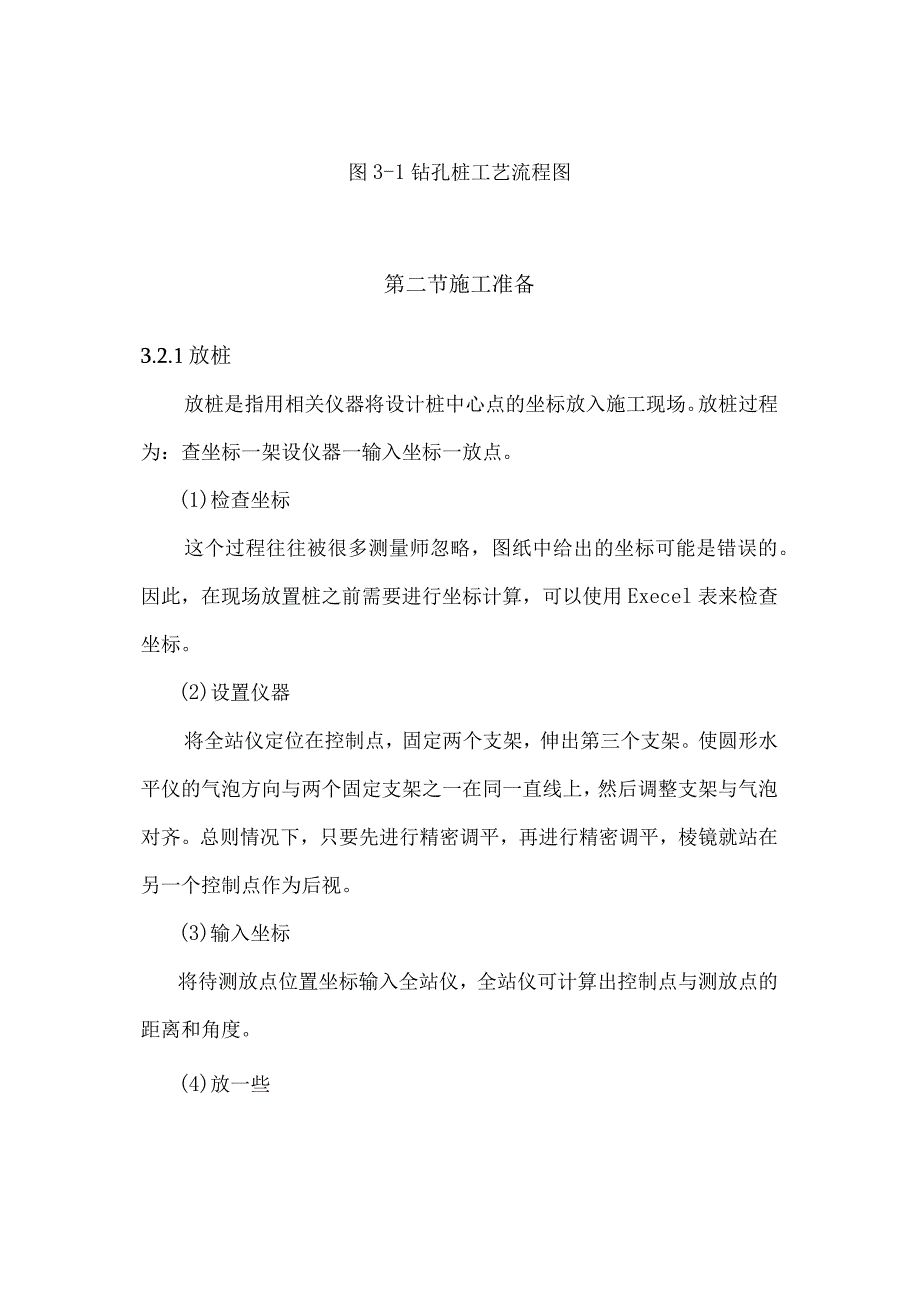

1、钻孔桩施工技术及要点第一节钻孔桩施工工艺钻孔灌注桩的施工过程包括场地准备、放样、下套管、钻孔、清孔、吊装钢筋笼、浇筑混凝土等，施工过程如图3-1所示。钻孔桩施工是一项质量要求较高的地下隐蔽工程，必须在短时间内完成。施工必须按照施工工艺进行。I场地设置IT桩位放样I图3-1钻孔桩工艺流程图第二节施工准备3.2.1放桩放桩是指用相关仪器将设计桩中心点的坐标放入施工现场。放桩过程为：查坐标一架设仪器一输入坐标一放点。(1)检查坐标这个过程往往被很多测量师忽略，图纸中给出的坐标可能是错误的。因此，在现场放置桩之前需要进行坐标计算，可以使用Execel表来检查坐标。(2)设置仪器将全站仪定位在控制点，固

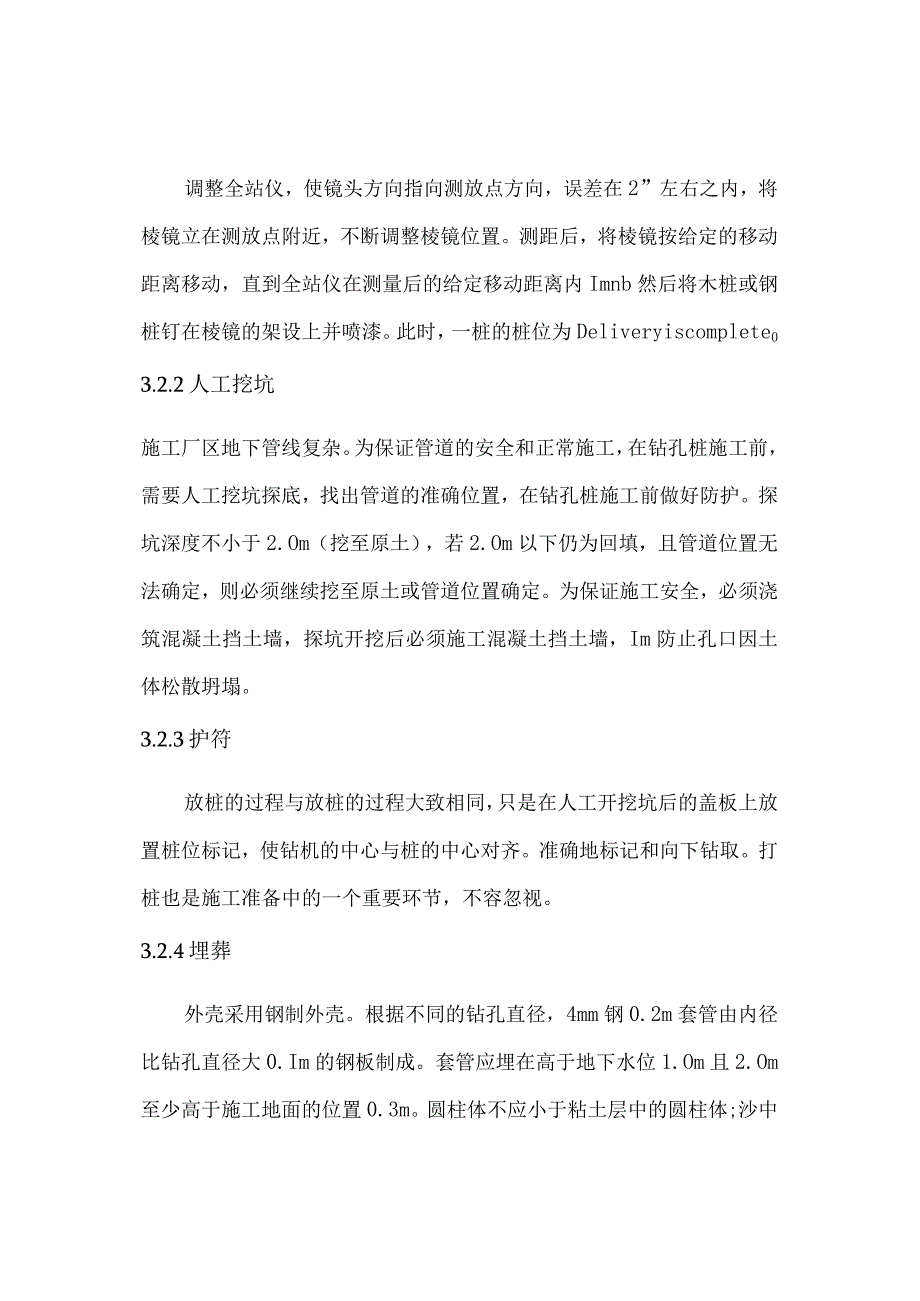

2、定两个支架，伸出第三个支架。使圆形水平仪的气泡方向与两个固定支架之一在同一直线上，然后调整支架与气泡对齐。总则情况下，只要先进行精密调平，再进行精密调平，棱镜就站在另一个控制点作为后视。(3)输入坐标将待测放点位置坐标输入全站仪，全站仪可计算出控制点与测放点的距离和角度。(4)放一些调整全站仪，使镜头方向指向测放点方向，误差在2”左右之内，将棱镜立在测放点附近，不断调整棱镜位置。测距后，将棱镜按给定的移动距离移动，直到全站仪在测量后的给定移动距离内Imnb然后将木桩或钢桩钉在棱镜的架设上并喷漆。此时，一桩的桩位为Deliveryiscomplete03.2.2人工挖坑施工厂区地下管线复杂。为保
3、证管道的安全和正常施工，在钻孔桩施工前，需要人工挖坑探底，找出管道的准确位置，在钻孔桩施工前做好防护。探坑深度不小于2.Om（挖至原土），若2.Om以下仍为回填，且管道位置无法确定，则必须继续挖至原土或管道位置确定。为保证施工安全，必须浇筑混凝土挡土墙，探坑开挖后必须施工混凝土挡土墙，Im防止孔口因土体松散坍塌。3.2.3护符放桩的过程与放桩的过程大致相同，只是在人工开挖坑后的盖板上放置桩位标记，使钻机的中心与桩的中心对齐。准确地标记和向下钻取。打桩也是施工准备中的一个重要环节，不容忽视。3.2.4埋葬外壳采用钢制外壳。根据不同的钻孔直径，4mm钢0.2m套管由内径比钻孔直径大0.Im的钢板制
4、成。套管应埋在高于地下水位1.Om且2.Om至少高于施工地面的位置0.3m。圆柱体不应小于粘土层中的圆柱体;沙中1.5m不应小，1.Om其高度应满足孔内泥面高度的要求。如果使用旋挖钻机开挖套管，埋深不应小于此值2.5m。并且要求坚固且防水。钢套管顶部0.4m有宽高的出浆口0.2m。桩位经勘察设计确定后，应先开挖探坑，确认无管线后下埋套管，套管外围填土夯实。套管用钻机压入，定位准确，中心线与桩中心线对齐，允许偏差不大于20mm该值，并保证套管垂直度。倾斜率不应大于L%(L为套管全长)。3.2.5泥浆制备一、泥浆制备技术要求使用的泥浆由优质膨润土制成。泥浆技术指标见表3-1。表3-1泥浆技术指标表
5、项目姓名刚做的泥再生泥废泥1比重(gcm3)1.06-1.10LIO至1.2521.252粘度(秒)18至2825至30303失水量(ml30min)2030304泥浆厚度(mm)3555含砂量(%)4556PH值8到101111制备好的泥浆还应满足以下要求:(1)及时采集泥样，测定性能指标。新配制的泥浆应进行第一次试验，使用前一次，钻井过程中再次试验。钻孔后，在泥浆面以下和孔底以上0.5米取泥样1米进行测试。泥浆回收和处理各测试一次。(2)储泥每8小时搅拌一次，每次搅拌或试验均须记录。(3)新鲜泥浆配制好，搁置24小时后，各项指标检验合格后，方可正式使用。回收的泥浆必须经过振动筛处理，性能指
6、标达到要求后才能回收利用。(4)施工时经常测量泥浆的比重、粘度、含砂量和胶体率。2、泥浆循环系统环形泥浆循环系统由泥浆池、沉淀池、出泥管、泥浆回收管、制浆机、移动式振动筛、除渣设备等组成，并应配备排水和废浆等设施。循环系统如图3-2所示。图3-2泥浆循环系统示意图3.2.6混凝土配合比及浇注设备混凝土配合比由于混凝土是在水下浇筑的，因此混凝土应具有良好的和易性和流动性，在导管内易流动，不易离析。因此，对混凝土的粗细骨料和外加剂都有严格的要求。混凝土的材料要求如下：水泥:选用硅酸盐水泥或普通硅酸盐水泥,强度等级不低于32.5,用量不低于370Kgm3,水泥初凝时间不早于2.5h。细骨料：应选用级
7、配合理、质地坚硬、颗粒干净的天然中粗砂。，粗骨料：宜选用硬卵石砾石或碎石。骨料的最大粒径不应大于导管内径的1618和钢筋最小净距的1/4,且不应大于此值40m外加剂：为提高混凝土的和易性和缓凝性，水下混凝土中掺入减水剂、促凝剂、早强剂等外加剂。二、主要机械设备主要设备：水下混凝土输送管道；用于导管进料的漏斗；水屏障和混凝土挡板；用于输送混凝土等的搅拌车各设备主要参数如下：管内径为100,00020cm,分段制作，风管由管套连接，管套末端有螺纹口。各段风管的长度，25m从上到下L5m的前三个风管分别是0.5m、1.Onio漏斗5m由厚钢板制成，体积大于此In?。采用直径为100的篮球内球，与20
8、Cin导管内径相同，混凝土挡板采用3mm厚圆形钢板，略大于漏斗下口。第三节主要施工流程及施工要点3.3.1钻孔施工1、钻机就位钻孔采用德国制造的低噪音、无污染、高效率的BaUerBG25C钻机，特别适用于坚硬的岩层。所有的性能都在气缸内捕获，成孔速度可达1015mho钻机就位前，检查钻机底座和顶部是否平衡，检查工作区的承载能力是否满足钻机施工要求，确保钻进过程中不发生位移和下沉过程;测量时，偏差不应大于2cm。重新测量钻杆的垂直度是一项必不可少的工作，可以用全站仪进行垂直度的检查。2.钻孔成孔采用“跳二打一”的施工步骤，即每两桩进行一次钻孔施工，既可避免孔距过小造成的踩孔现象，又可避免工时大型
9、移动机械造成的延误。背部。钻孔前应测量计算设计孔深。设计孔深的计算步骤如下：首先，使用水平仪测量保护管顶部的高度。保护管顶部的测量方法如下：将水平仪立在待测保护管位置附近，平稳调平框架，将塔尺立在标高控制点，调整水平仪镜头为垂直中线，读取并记录水平中线所指示的读数（后视读数），然后将塔尺立于护罩边缘，照旧取读数（前视读数）,则：护顶标高二控制点标高-远见读数（3-1）计算设计桩底标高如下：设计桩底标高二设计桩顶标高-设计桩长（3-2）计算设计孔深：设计孔深二保护顶标高-设计桩底标高（3-3）以2号盖桩孔为例，设计桩顶标高为,设计41.242m桩长为23.25m设计桩底标高=41.242m-23
10、.25m=17.992m测量桩身护管顶高程后43.721m,可得下式：设计孔深度=43.721-17.992m=25.729m.钻孔工艺及要求为：旋挖钻机钻进时，先向钢套管内注入泥浆，低速开钻，使套管边缘有坚硬的泥浆壁。2m钻孔深度超过套管后，可以正常速度按Dri11。泥浆在沉淀池沉淀后回收循环利用。钻井过程中，应随时监测泥浆比重和泥浆中含砂量，记录钻井过程中的相关参数和地质条件，检查地质资料。当钻井达到规定的孔深并停止钻井时，应保持泥浆的正常循环，直至钻井渣含量小于4%。跳闸时，应注意轻稳操作，防止划伤孔壁,并在孔内加入适量泥浆，稳定孔内水头高度。(3)为保证孔深要求，避免过深挖，在钻进过程
11、中当仪器显示钻机已达到设计标高时，需用测绳复查。在钻井过程中，还应随时注意控制仪表，控制钻杆的垂直度。(4)钻孔过程中，3m每进尺2检查一次钻孔的直径和垂直度。用圆形钢笼(外径D等于设计桩径，高度3)将检具吊入孔内制成钢笼。5m该中心与钻孔的中心重合。如果上下无悬阻，则说明钻孔的直径和垂直度符合要求。(5)钻进过程中如出现踩孔、孔内涌砂等异常情况，应立即将钻具从孔底提起，保持泥浆高度，防止坍落度和涌砂现象。吸收;泥浆，保持头部压力以抑制持续的喷砂和孔塌陷。3.3.2清洞一、清孔要求孔清洁应进行两次。成孔后立即进行第一次清孔，由钻机的除渣缸清孔；第二次是在安装下钢筋笼和浇筑混凝土导管后进行，采用
12、泥浆循环置换法清理孔洞。在清孔过程中，观察孔底沉积物的厚度。当孔底泥沙厚度不大于此厚度时，10Omm可停止清洗，保持孔内水头高度，防止孔塌。2 .第一次清孔由于旋挖钻机采用筒式除渣，因此应严格控制钻进深度，严禁超深。清孔法是采用泵送清孔法，即在终孔后停止进尺，用泥浆泵连续泵送515分钟，使孔底泥沙基本清除直到满足清孔要求，同时相对比重小。泥浆(含沙量小于4%)以保持稳定的水位。3 .二次清孔在放置钢筋笼和导管后，在准备浇筑水下混凝土之前，由于这段时间的间隙较长，孔底会产生一部分泥沙。出洞。3.3.3钢筋笼的制作和吊装1、制作钢笼钢筋笼采用钢筋箍筋成型法成型。绑扎顺序大致为等间距布置主筋，待框架
