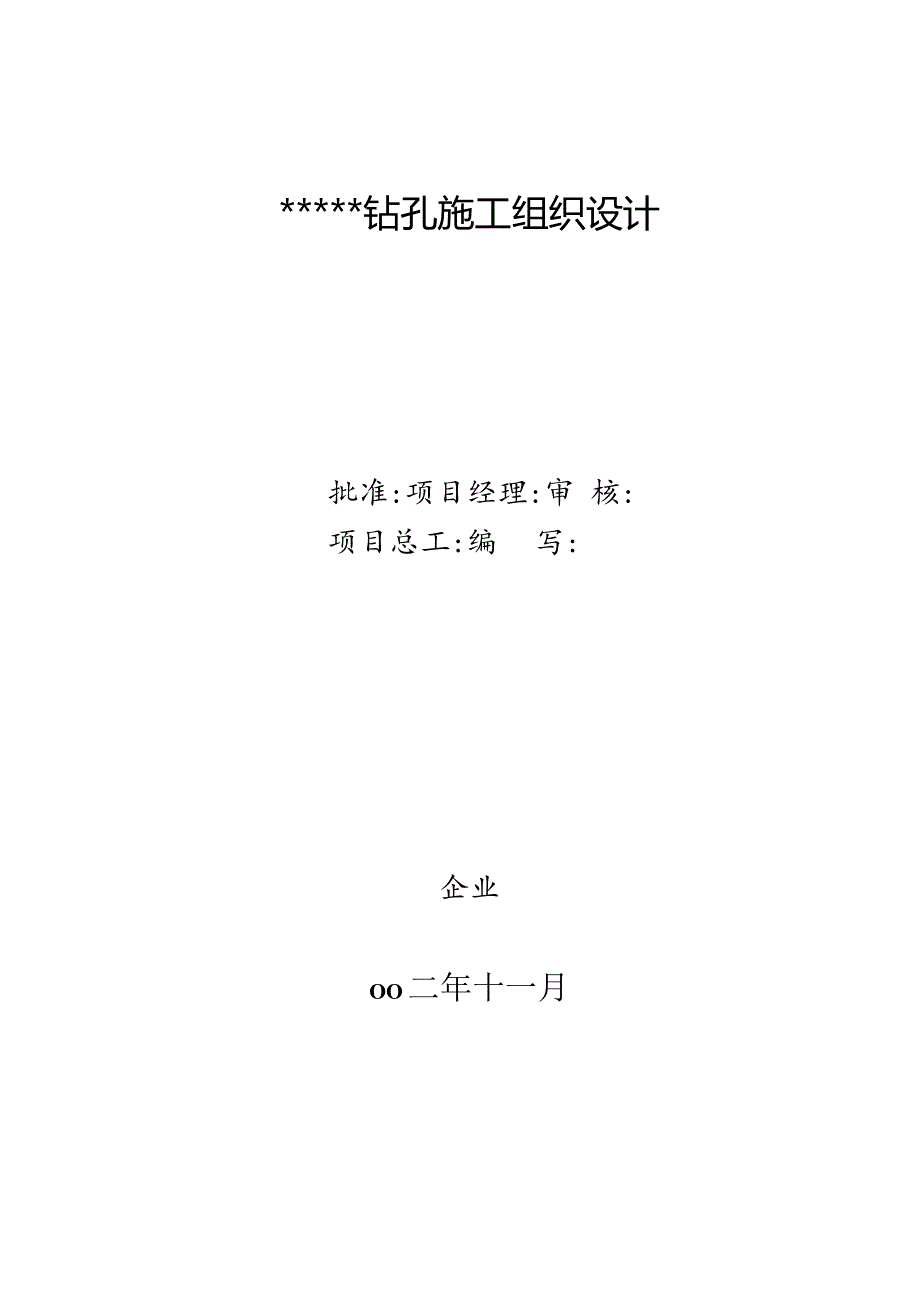

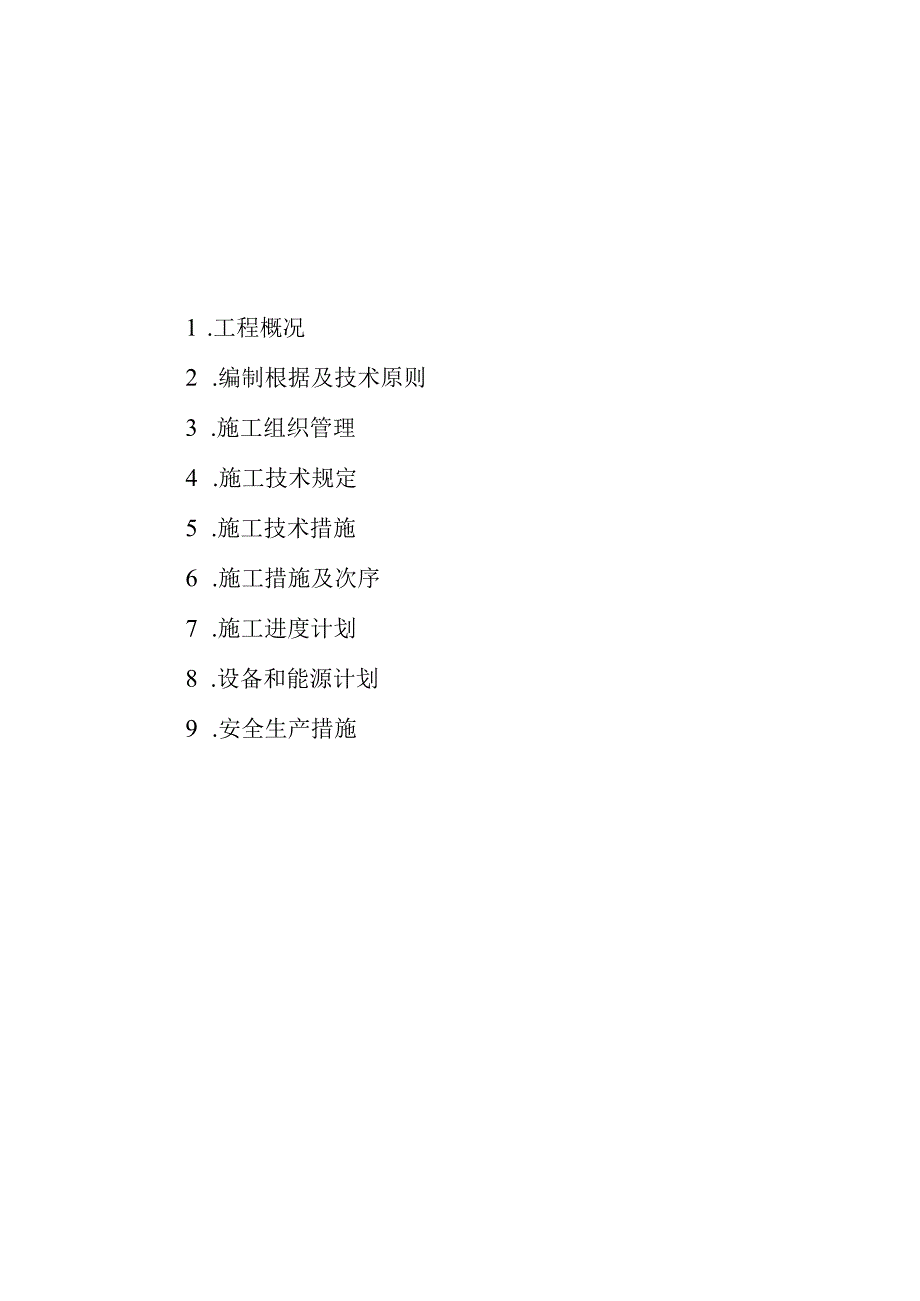

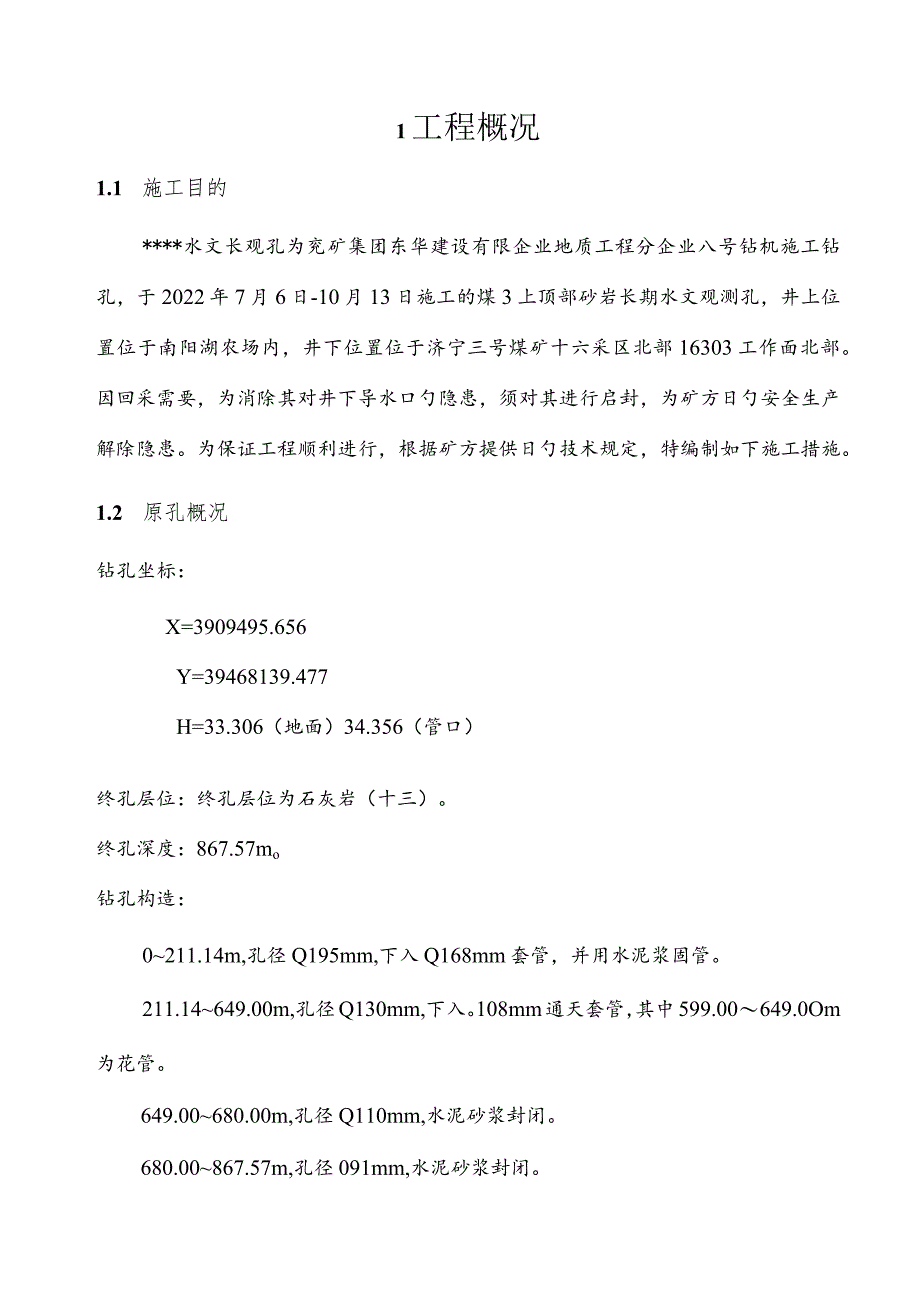

1、*钻孔施工组织设计批准:项目经理:审核:项目总工:编写:企业OO二年十一月1 .工程概况2 .编制根据及技术原则3 .施工组织管理4 .施工技术规定5 .施工技术措施6 .施工措施及次序7 .施工进度计划8 .设备和能源计划9 .安全生产措施1工程概况1.1 施工目的*水文长观孔为兖矿集团东华建设有限企业地质工程分企业八号钻机施工钻孔，于2022年7月6日-10月13日施工的煤3上顶部砂岩长期水文观测孔，井上位置位于南阳湖农场内，井下位置位于济宁三号煤矿十六采区北部16303工作面北部。因回采需要，为消除其对井下导水口勺隐患，须对其进行启封，为矿方日勺安全生产解除隐患。为保证工程顺利进行，根据
2、矿方提供日勺技术规定，特编制如下施工措施。1.2 原孔概况钻孔坐标：X=3909495.656Y=39468139.477H=33.306（地面）34.356（管口）终孔层位：终孔层位为石灰岩（十三）。终孔深度：867.57mo钻孔构造：0211.14m,孔径Q195mm,下入Q168mm套管，并用水泥浆固管。211.14649.00m,孔径Q130mm,下入。108mm通天套管，其中599.00649.0Om为花管。649.00680.00m,孔径Q110mm,水泥砂浆封闭。680.00867.57m,孔径091mm,水泥砂浆封闭。孔斜状况:深度50100150200250300350400
3、450顶角30,50z140zlo10,135,4020z深度500550600650700750800850顶角30,40110145301原孔下入。168mm护壁套管一览表序号长度（In）序号长度（In）序号长度（In）序号长度（m）18.7788.13157.48225.4229.5899.20165.46235.0739.49109.43176.20245.8049.24119.20189.52259.3759.18129.23199.36269.0569.41138.06205.12合计211.1479.17149.40215.70原孔下入108mm止水套管一览表序号长度（m）序号长
4、度（m）序号长度（In）序号长度（m）18.842010.56398.18583.96210.54216.80408.16594.45310.532210.57417.78607.8949.202310.56427.85618.0459.222410.56437.80628.3969.152510.56446.83638.6979.21266.65457.12646.9589.18278.75468.41657.4599.19288.27476.38667.92109.22297.31486.37677.38119.20307.98497.45686.50129.17315.57507.806
5、97.111310.54328.32516.18706.72149.20337.47527.83715.88159.18348.21538.23726.081610.56358.23545.95737.421710.55366.53557.07748.05189.95376.83566.47757.64197.84387.14578.11合计603.79原孔下入花管及止表序号长度（Ill）序号长度（m）108mm水器一览止水器5.0054.9218.05611.4526.4877.9034.48合计55.1546.50地层才既况：第四系底界深度为207.40m,侏罗系底界深度为575.35m,
6、下二叠系山西组底界深度为698.21m,石炭系太原组深度为853.50m,石炭系本溪组深度为867.57m,煤3上底板深度648.58m,厚度l.80m。2编制根据及技术原则2.1 本次施工组织设计编制的根据及执行技术原则：*钻孔勘探设计；矿区水文地质工程地质勘探规范(GB12719-91);煤矿安全规程(2023);煤炭资源地质勘探抽水试验规程(1980);煤、泥炭地质勘查规范(DZ/T0215-2023);水文地质钻探规程(DZ/T0148-1994);煤矿防治水规定(2023);煤炭地质勘查钻孔质量原则(MT/T1042-2023)1.2 1.9现场施工环境。1.3 编制原则编制本施工组
7、织设计原则是符合本工程日勺实际状况，实现投标人对工期、质量、安全日勺承诺，抵达勘探设计中各项水文、地质技术规定，保证本项目保质保量按期完毕。1.4 招标规定。1.5 甲、乙双方设计施工协议。3施工组织管理3.1 项目部组织管理为圆满完毕该项目施工并保证抵达设计规定，实行项目管理，由管理优、技术精日勺人员构成项目部负责施工。按项目法对工程日勺质量、工期、安全、成本等综合效益进行有计划地组织管理。3.2 项目部重要人员组织项目部重要人员基本状况表序号姓名年龄学历岗位职务职称1付民强43硕士项目经理高工2张东25本科项目副经理工程师3李振伟30大专技术部主任工程师6汪涵25大专施工部主任工程师7丁振
8、振32大专现场负责人工程师8唐小雷38大专供应部主任工程师项目部重要负责人职责权限(1)项目经理是该项目法定负责人，负责该项目人力、资金、物资、设备等口勺调配，负责工程质量日勺管理，负责工期安全、文明生产，成本和效益日勺控制。(2)项目副经理协助项目经理处理平常事务，在项目经理不在时，全面负责组织现场生产、协调、处理各项工作。(3)技术部主任接受项目经理和项目总工程师日勺领导，配合项目总工程师进行施工技术交底，负责质量监督及各个工序的验收及资料整顿。处理平常质量管理和紧急事故。(3)现场负责人负责各施工班级日勺施工协调及安全文明生产。(4)供应部主任负责施工机具及材料日勺放、收管理，材质复检。
9、3.3 项目管理目项目管理目标重要负责人质量施工质量100%合格，保证基坑稳定和周围环境日勺安全刘俊义汤晓明安全保证设备完好率在95%以上，保证不出现重伤以上事故熊志华工期加强各工序日勺协调和配合，提高施工效率，保证工期在30天完毕熊文华文明施工进出车辆冲洗、材料设备堆放整洁合理，保证施工场地满足施工规定熊文华4施工技术规定4.1启封深度：估计启封深度651m。4.2首先打开孔口盖，提出孔内水位自记仪，测量孔内水位，并把孔内水位、原孔内状况等详细记录在班报上。4.3启拔孔内108mm通天套管，其中599.00649.OOm为花管。0211.14m,4)168mm套管。4.4钻孔封堵：用水泥砂浆
10、封闭，封闭后要取样检查，并将样品保留好。封孔所用材料要严格按比例进行配制，充足搅拌后用泵注入孔内。所用砂子在配料前要用清水冲洗洁净。封孔材料比例采用1:1:0.64. 5施工过程中要做好班报记录，严禁乱写乱画及涂改。5. 6须提交日勺资料：(1)钻孔施工总结4份；(2)原始记录1套。5施工技术措施5.1 安装设备安装是保证施工日勺基础工程，因此安装必须严格按照规程进行。钻塔口勺安装必须稳固、牢固，地基要平整结实，钻机及其他设备安装必须稳固、周正、水平。保证钻塔天轮、钻机立轴、原孔口中心三点在一条铅垂线上。6. 2终孔成孔构造0211.14m,孔径Ql95mm,水泥砂浆封闭；211. 14649
11、.OOm,孔径130mm,水泥砂浆封闭；649.00651.00m,孔径110mm,水泥砂浆封闭；651.00680.00m,孔径(I)IlOmm,原孔水泥砂浆封闭。680.00867.57m,孔径091mm,原孔水泥砂浆封闭。(详见启封预想柱状图)5.3 钻具组合(1)冲孔钻具：91mm圆径钻头一89mm岩芯管一68mm钻铤一50mm钻杆一立轴。(2)取样钻具：91mm圆径钻头一89mm岩芯管一68mm钻铤一50mm钻杆一立轴。(3)封孔钻具:50mm钻杆一立轴。5.4 使用参数1、钻压：400-1200kgo2、转速：75转/分。3、冲洗液量：全泵量。5.5 冲洗液选择根据技术规定和工程性
12、质，全孔采用一般原始泥浆作冲洗液。5.6施工注意事项(1)开钻前，打好足够日勺泥浆，配置估计深度日勺钻具。(2)在启拔套管过程中，应详细记录多种孔内状况，同步观测冲洗液消耗量及孔内水位变化状况，并记录在原始班报上。遇有漏水涌水现象时，要详细记录起、止深度，系统观测涌(漏)水量。(3)冲投孔过程中，若遇不正常状况，应及时丈量钻具，校正孔深。(4)启拔完原孔内套管后，取上套管如下1-2m完整原封孔水泥砂浆柱后，告知矿方现场确认，经矿方同意后，方可封孔。(5)在地层界面和处理孔内异物时，以防斜为主，严禁用无芯钻头投孔和钻进。(6)取原孔砂浆样时，必须保证孔内冲洗液循环正常，孔底洁净日勺状况下，才可进
13、行取样工作，决不可放松该项工作，并将取出浆样保留好，待矿方查险。(7)封孔前冲洗钻孔，应逐渐将孔内泥浆替代成稀泥浆，循环正常后，再进行封孔。(8)用水泥砂浆封孔时，应将钻具下至距孔底3-5m处，进行冲洗液循环洁净后，再按照水灰比进行调制砂浆。当封孔段超过100m时，应将钻具上提90-95m后，再进行封孔，决不可将钻具提离浆液面以上。同步，封孔中，孔内钻具应每隔5T0分钟进行上、下窜动几次。封孔结束后，立即将泥浆泵、钻具、管路等进行全面清洗。(9)封孔至井口后，进行孔口埋设暗标工作。5. 7封孔材料水泥：18000kg；细砂：18000kg；水：10800kgo6施工措施及次序6.1首先打开孔口盖，提出孔内水位自记仪，并测量孔内水位，启拔孔内108mm通天套管，其中599.00649.0Om为花管，直到投至原封孔砂浆顶界。6. 2取上原孔内1-2ITl完整原封孔水泥砂浆样，并
