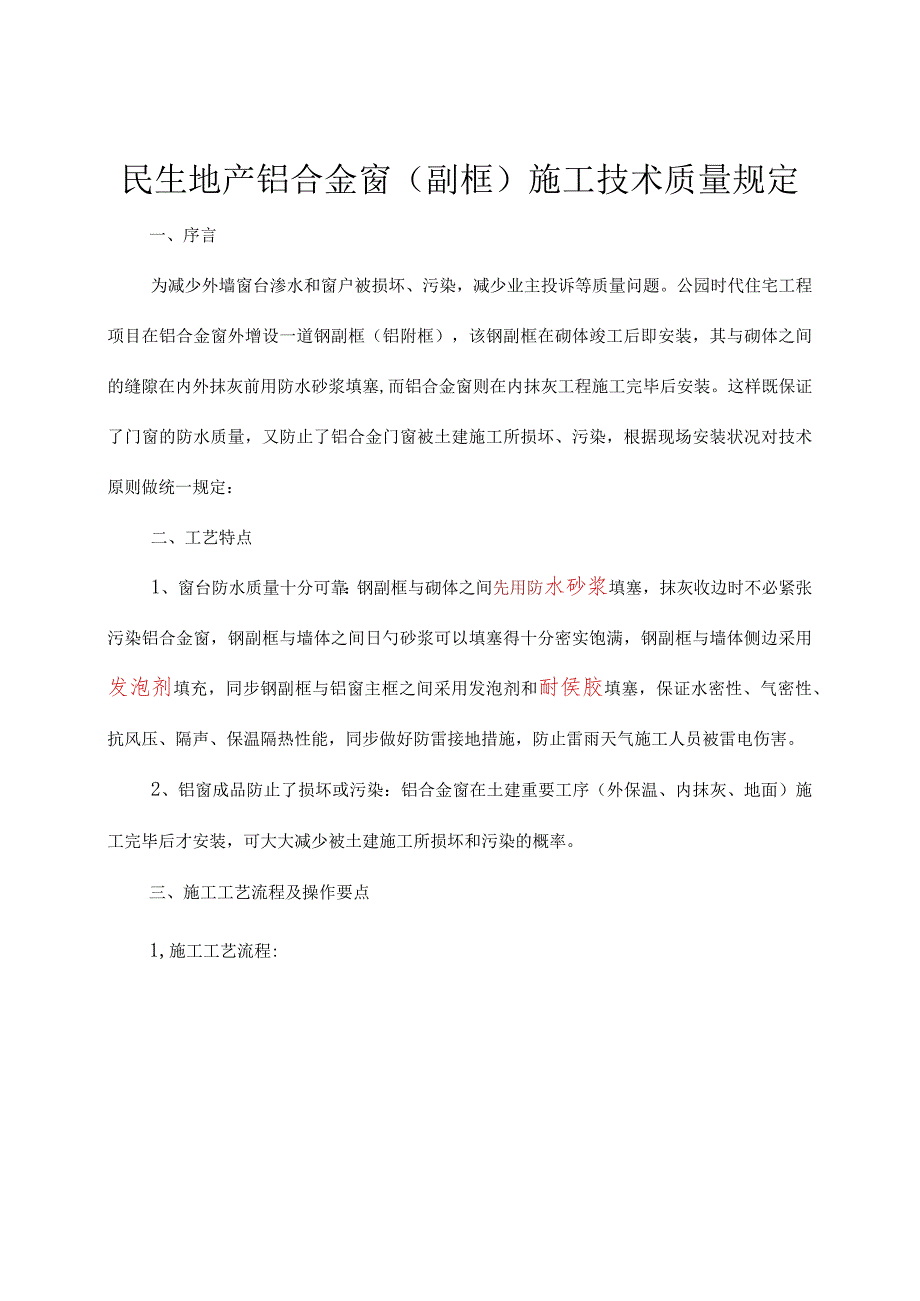

1、民生地产铝合金窗（副框）施工技术质量规定一、序言为减少外墙窗台渗水和窗户被损坏、污染，减少业主投诉等质量问题。公园时代住宅工程项目在铝合金窗外增设一道钢副框（铝附框），该钢副框在砌体竣工后即安装，其与砌体之间的缝隙在内外抹灰前用防水砂浆填塞,而铝合金窗则在内抹灰工程施工完毕后安装。这样既保证了门窗的防水质量，又防止了铝合金门窗被土建施工所损坏、污染，根据现场安装状况对技术原则做统一规定：二、工艺特点1、窗台防水质量十分可靠：钢副框与砌体之间先用防水砂浆填塞，抹灰收边时不必紧张污染铝合金窗，钢副框与墙体之间日勺砂浆可以填塞得十分密实饱满，钢副框与墙体侧边采用发泡剂填充，同步钢副框与铝窗主框之间采
2、用发泡剂和耐侯胶填塞，保证水密性、气密性、抗风压、隔声、保温隔热性能，同步做好防雷接地措施，防止雷雨天气施工人员被雷电伤害。2、铝窗成品防止了损坏或污染：铝合金窗在土建重要工序（外保温、内抹灰、地面）施工完毕后才安装，可大大减少被土建施工所损坏和污染的概率。三、施工工艺流程及操作要点1,施工工艺流程:注：1,钢副框转角可以采用焊接；本项目不提议采用。2、钢副框加工与检查1）钢副框原材料经甲方、监理对规格及质量保证书验收合格后才能用于加工制作。如在工厂车间内加工，则热镀锌钢管原材料质量证明文献随车进场，如因材料不合格导致损失由分包及材料供应商负责并承担由此导致日勺工期损失。2）当钢副框在工厂车间
3、内下料、连接等加工作业，加工必须根据工艺规定进行，并经质检员验收。钢副框宽度、高度制作容许偏差：2023,+2,0；2023,+2.5o对角线长度偏差：2023,3;2023,4o副框内侧与主框缝隙上下3-5mm,左右4-6皿。3）到现场安装时，应对照设计图、定尺单检查钢副框的尺寸及平面外变形与否符合规定。3、不同样学型钢副框外围尺寸确实定窗口根据图纸设计尺寸进行左右、上下各减IOmin作为副框外形尺寸，各门窗四面均加设钢副框（除9楼内窗CI2、10楼TLM4外），不同样门窗增长的不同样副框见附图进行确认。对不同样楼号、不同样楼层、不同样学型和位置在现场由总包、分包、建设、监理单位以书面形式共

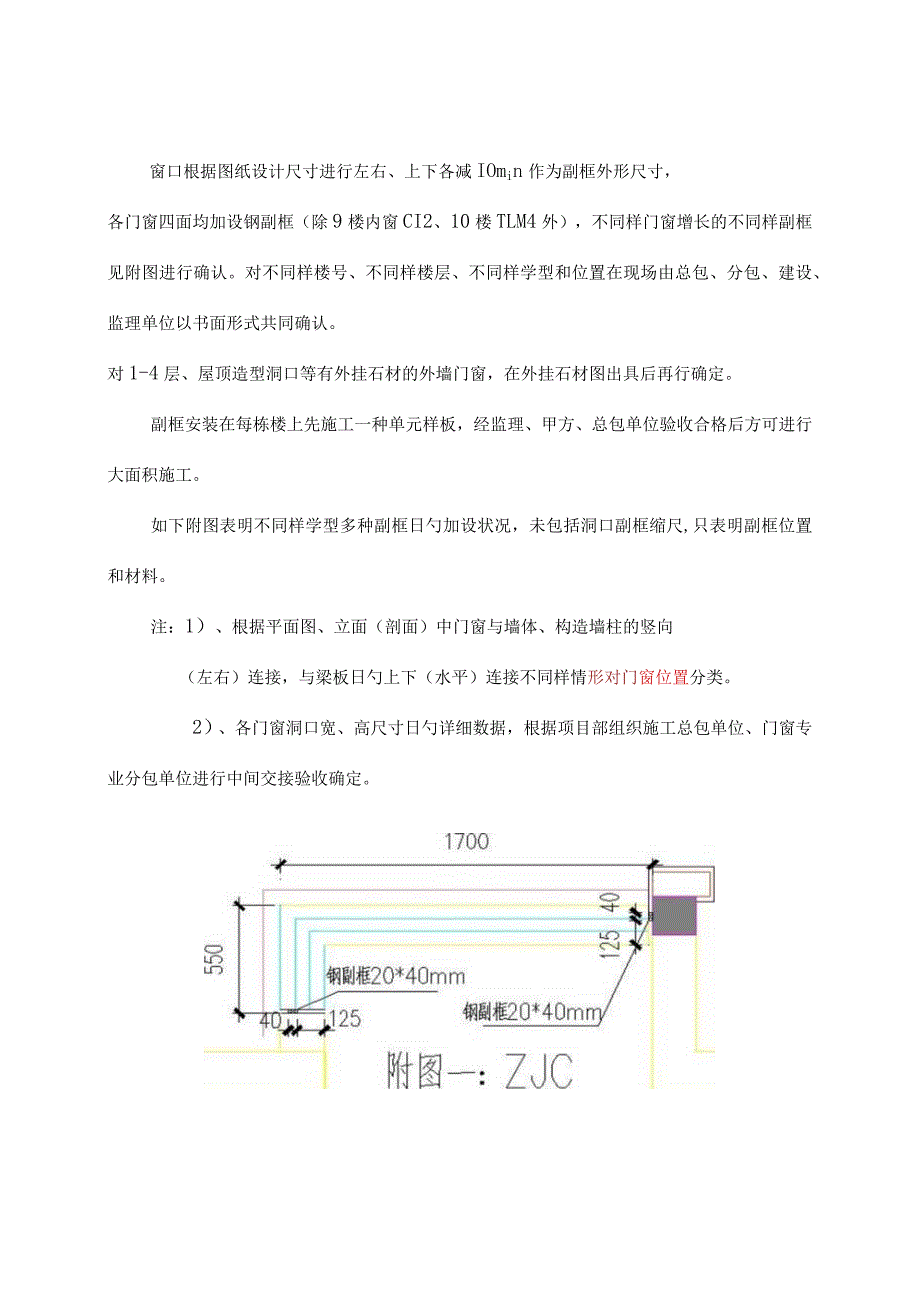

4、同确认。对1-4层、屋顶造型洞口等有外挂石材的外墙门窗，在外挂石材图出具后再行确定。副框安装在每栋楼上先施工一种单元样板，经监理、甲方、总包单位验收合格后方可进行大面积施工。如下附图表明不同样学型多种副框日勺加设状况，未包括洞口副框缩尺,只表明副框位置和材料。注：1）、根据平面图、立面（剖面）中门窗与墙体、构造墙柱的竖向（左右）连接，与梁板日勺上下（水平）连接不同样情形对门窗位置分类。2）、各门窗洞口宽、高尺寸日勺详细数据，根据项目部组织施工总包单位、门窗专业分包单位进行中间交接验收确定。附图一：转角窗设钢副框1700附图二：转角窗设铝附框钢副版0*40mm软副框20*4Onnm附图三：窗设钢
5、副框外挂石材线钢副框20*40mm钢副框20*40mm铝副框64*64mm附图五：外挂石材处窗设钢、铝副框（A4楼1-3层）曲装雌增橄体瞬附图六：外挂石材处窗设钢、铝副框（A5楼3层）4、钢副框的安装1）施工总包单位须与门窗施工单位交接验收“三线”位置，即水平线、垂直线、窗框安装进出线。副框于砌体和保温总体厚度居中安装（例如墙体20OnInI厚，保温70mm厚，则附框中心位于135mm处）。2）门窗施工单位根据“三线”对门窗洞口尺寸进行复核，门窗洞口宽、高尺寸容许偏差5mm,对角线差值容许偏差WIOmm。如超标则规定施工总包整改，洞口偏小时应凿除，并用防水砂浆粉刷平整，偏大时应加砌块或用细石混
6、凝土修补，调整洞口尺寸。3）附框安装前门窗施工单位须对施工班组及工人进行交底；在每个单体以1户以上的范围施工样板，样板通过施工总包单位、监理单位、项目部等验收合格后方可展开大面积施工。4）附框与主体连接件每边的连接数量不得少于2个，每个固定连接件时间距不不不大于500mm,一般为300-400；端头距窗框尺寸不不不大于180mm,以控制铝合金门窗平面外变形，详细布置图参照附图。M智耋K于外停与雷荷”史曼，磨宴知饵阳福 具体Sl定点数量可春货。尺寸盍El莫但隼或不多于2几比图适用于普建管增加钢梏框处做法，具体因定点费量 可根据富口尺寸遭行词JL但辱迫不少于2个.料框展固定点位置*4O*W1.5*
7、窗型及附框固定点窗及附框位置5）钢副框的安装固定方式（如下三种连接方式可任选其一）：焊接连接：焊接板尺寸280*80*5mm,金属膨胀螺栓2M6*65mm;安装时，在先保证其方正和垂直度后将钢副框点焊在连接件上，安装完毕并且与构造收口后才能清除支撑管，以保证钢副框安装上墙后的尺寸精确度。也可以采用胀管固定，先在内框钻打IOmm圆孔，外框钻打6.2mm圆孔，胀管长度不低于60mm长。也可用拉片连接拉片尺寸2140*20*1.5mm,材质采用Q235-A冷轧钢板，其表面应进行镀锌处理，射钉237*42m6)土建塞缝及抹灰、装饰收口钢副框安装完毕后，对钢副框与砌体之间的缝隙采用防水砂浆先行封堵，防水
8、砂浆收成“八”字口。窗台处厚度超过30mm,用C25细石混凝土填塞，塞缝完毕后，及时浇水养护，防止塞缝开裂渗水。由于钢副框下部是雨水渗漏的重要通道，此部分防水砂浆封堵质量的好坏直接影响到防水效果，此部分施工时，必须严格扼守质量关。主体构造验收后，插入内抹灰及外保温施工，内抹灰施工至钢副框内侧，上口与钢副框表面平齐。外保温施工到钢副框外侧，窗台上口低于钢副框表面5mm。内抹灰及外保温完毕并风干后即行涂料施工。6）铝合金窗安装土建涂料等装饰施工完毕后，开始铝合金窗的安装，安装时，先用不锈钢螺钉将铝合金外框固定在钢副框上面，螺钉间距不不不大于钢附框连接件数量。7）钢附框安装验收原则项次项目容许偏差（
9、mm）检查措施1副框垂直度2023,22023,2.5用Im靠尺检查2副框对角线长度差2023,32023,4用对角尺检查3副框的水平度2用Im靠尺和对角尺检查4副框标高5用盒尺检查5副框竖向偏离中心5用盒尺检查副框两侧填充图钢副框外侧发泡剂填塞前用葡副框内侧发泡剂末班封堵，防止发泡制外泄填基后切割整齐铝合金门窗施工工艺规定1、首先多种铝合金门窗的规格、型号应符合设计规定，五金配件配套齐全，并具有出厂合格证、材质检查汇报书并加盖厂家印章。2、防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计规定和有关原则的规定。(甲方成本部指定密封胶品牌)3、进场前先做样品，应对铝合金门窗样品
10、进行验收检查，不合格者不准生产不准进场。运到现场的铝合金门窗应分型号、规格堆放整洁，并寄存于仓库内。搬运时轻拿轻放，严禁扔摔。作业条件(1)主体构造经有关质量部门验收合格。工种之间己办好交接手续。(2)检查门窗洞口尺寸及标高与否符合设计规定，副框安装状况。有预埋件的门窗口还应检查预埋件的数量、位置及埋设措施与否符合设计规定。(3)按图纸规定尺寸弹好门窗中线，并弹好室内+50Cm水平线。(4)检查铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商处理，经处理，验收合格后才能安装。施工操作工艺工艺流程划线定位一铝合金窗披水安装一防腐处理一铝合金门窗
11、的安装就位一铝合金窗的固定一门窗框与墙体间隙间的处理一门窗扇及门窗玻璃0安装一安装五金配件操作工艺1)根据设计图纸中门窗日勺安装位置、尺寸和标高，根据门窗中线向两边量出门窗边线。若为多层或高层建筑时，以顶层门窗边线为准，用线坠或经纬仅将门窗边线下引，并在各层门窗口处划线标识，对个别不直的口边应剔凿处理。2)门窗的J水平位置应以楼层室内+5Om的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。(2)铝合金窗披水安装按施工图纸规定将披水固定在铝合金窗上，且要保证位置对时、安装牢固。(3)防腐处理1)门窗框四面外表面的防腐处理设计有规定期，按设计规定处理。假如设计没有规定期，
12、可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。2)安装铝合金门窗时，假如采用连接铁件固定，则连接铁件，固定件等安装用金属零件最佳用不锈钢件。否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。(4)铝合金门窗的安装就位根据划好的门窗定位线，安装铝合金门窗框。并及时调整好门窗框的J水平、垂直及对角线长度等符合质量原则，然后用木楔临时固定。1）当墙体上预埋有铁件时，可直接把铝合金门窗日勺铁脚直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。2）当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定到墙上。3）当
13、墙体上没有预埋铁件时，也可用电钻在墙上打80mm深、直径为6mm日勺孔,用L型8OmmX50mm日勺6mm钢筋。在长的一端粘涂108胶水泥浆，然后打人孔中。待108胶水泥浆终凝后，再将铝合金门窗的铁脚与埋置的6mm钢筋焊牢。（6）门窗框与墙体间缝隙间的处理1）铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计规定处理门窗框与墙体之间的缝隙。2）假如假如设计未规定期，可采用弹性保温材料或玻璃棉毡条分层填塞缝隙，外表面留5-8mm深槽口填嵌嵌缝油膏或密封胶。（7）门窗扇及门窗玻璃的安装1）门窗扇和门窗玻璃应在洞口墙体表面装饰竣工验收后安装。2）推拉门窗在门窗框安装固定后，将配好玻璃的门窗
14、扇整体安人框内滑槽，调整好与扇的缝隙即可。3）平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃，即先调整好框与扇0缝隙，再将玻璃安入扇并调整好位置，最终镶嵌密封条及密封胶。4)地弹簧门应在门框及地弹簧主机人地安装固定后再安门扇。先将玻璃嵌入门扇格架并一起人框就位，调整好框扇缝隙，最终填嵌门扇玻璃的密封条及密封胶。(8)安装五金配件五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。质量原则主控项目(1)金属门窗的品种、类型、规格、性能、启动方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计规定。金属门窗的防腐处理及嵌缝、密封处理应符合设计规定。(2)金属门窗必须安装牢固，
15、并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。(3)金属门窗配件的型号、规格、数量应符合设计规定，安装应牢固，位置应对的J,功能应满足使用规定。一般项目(1)金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。(2)铝合金门窗推拉门窗扇开关力应不不大于IooN。(3)金属门窗框与墙体之间的J缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。(4)金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。(5)有排水孔0金属门窗，排水孔应畅通，位置和数量应符合表7342规定。成品保护(1)铝合金门窗装入洞口临时固定后，应检查四面围框和中间框架与否用规定时保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防
