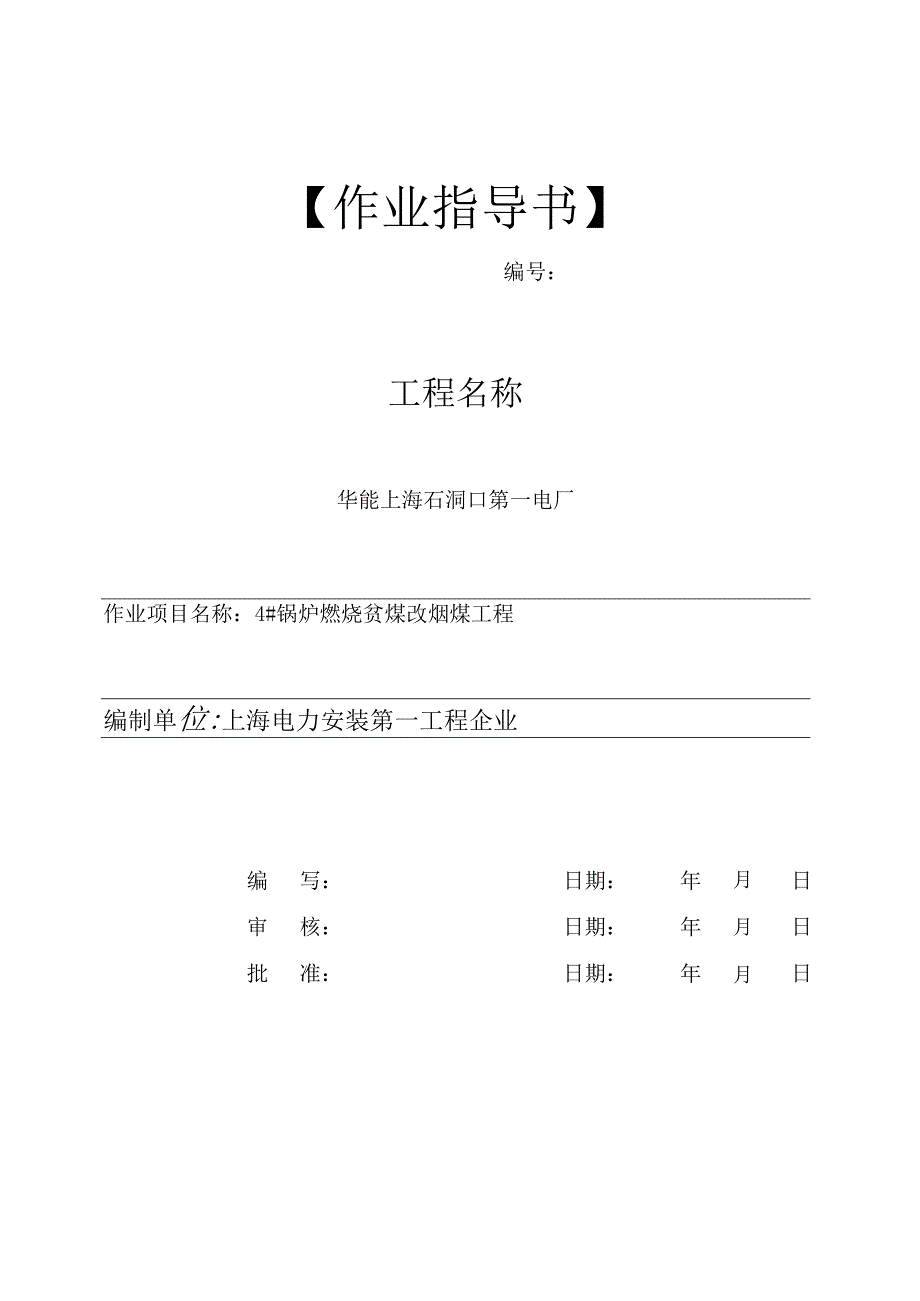

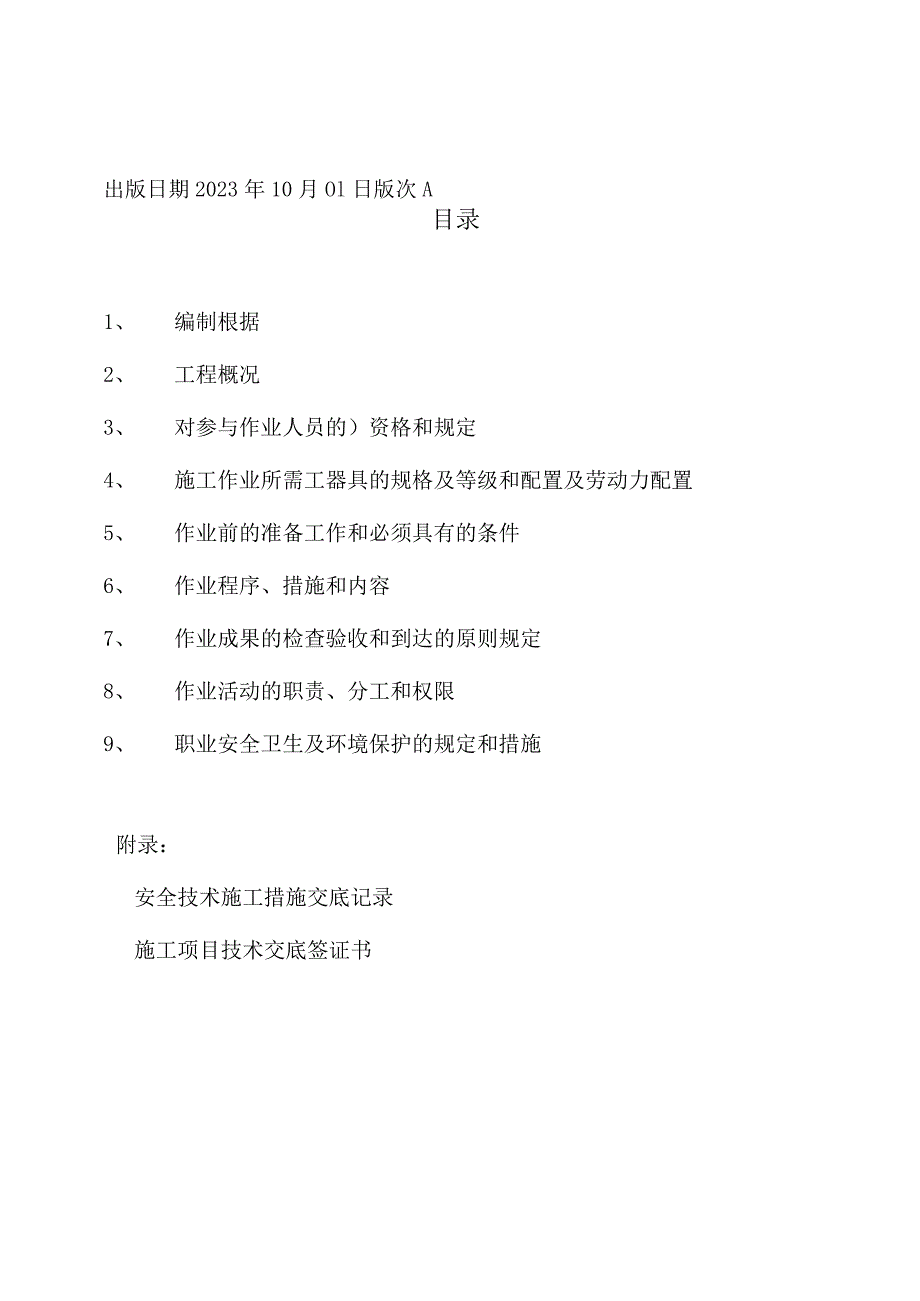

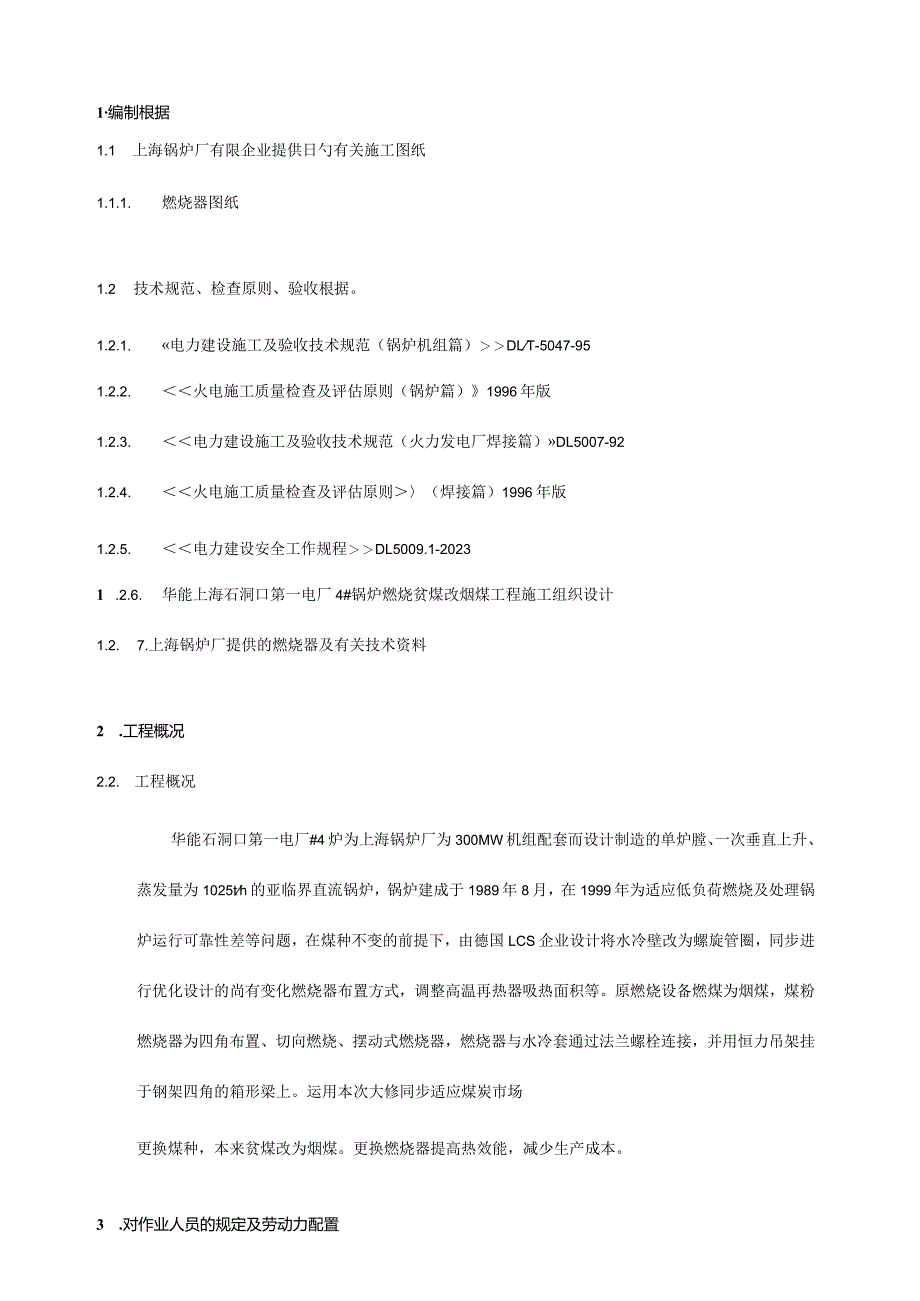

1、【作业指导书】编号:工程名称华能上海石洞口第一电厂作业项目名称:4#锅炉燃烧贫煤改烟煤工程编制单位:上海电力安装第一工程企业编写:日期:年月日审核:日期:年月日批准:日期:年月日出版日期2023年10月Ol日版次A目录1、 编制根据2、 工程概况3、 对参与作业人员的)资格和规定4、 施工作业所需工器具的规格及等级和配置及劳动力配置5、 作业前的准备工作和必须具有的条件6、 作业程序、措施和内容7、 作业成果的检查验收和到达的原则规定8、 作业活动的职责、分工和权限9、 职业安全卫生及环境保护的规定和措施附录:安全技术施工措施交底记录施工项目技术交底签证书1编制根据1.1 上海锅炉厂有限企业提

2、供日勺有关施工图纸1.1.1. 燃烧器图纸1.2 技术规范、检查原则、验收根据。1.2.1.电力建设施工及验收技术规范(锅炉机组篇)DLT-5047-951.2.2.火电施工质量检查及评估原则(锅炉篇)1996年版1.2.3.电力建设施工及验收技术规范(火力发电厂焊接篇)DL5007-921.2.4.火电施工质量检查及评估原则(焊接篇)1996年版1.2.5.电力建设安全工作规程DL5009.1-20231 .2.6.华能上海石洞口第一电厂4#锅炉燃烧贫煤改烟煤工程施工组织设计1.2. 7.上海锅炉厂提供的燃烧器及有关技术资料2 .工程概况2.2. 工程概况华能石洞口第一电厂#4炉为上海锅炉厂

3、为300MW机组配套而设计制造的单炉膛、一次垂直上升、蒸发量为1025th的亚临界直流锅炉,锅炉建成于1989年8月,在1999年为适应低负荷燃烧及处理锅炉运行可靠性差等问题,在煤种不变的前提下,由德国LCS企业设计将水冷壁改为螺旋管圈,同步进行优化设计的尚有变化燃烧器布置方式,调整高温再热器吸热面积等。原燃烧设备燃煤为烟煤,煤粉燃烧器为四角布置、切向燃烧、摆动式燃烧器,燃烧器与水冷套通过法兰螺栓连接,并用恒力吊架挂于钢架四角的箱形梁上。运用本次大修同步适应煤炭市场更换煤种,本来贫煤改为烟煤。更换燃烧器提高热效能,减少生产成本。3 .对作业人员的规定及劳动力配置3.1.技术员3.1.1 掌握工

4、程概况,认真执行国家、电力行业有关技术规范,结合实际状况编制技术措施,并向有关人员进行技术交底,深入实际进行技术指导和监督。3.1.2 记录、检查和整顿焊接资料及工程竣工技术文献的移交和技术总结工作。所有参与作业Fl勺特殊工种人员(电工、电焊工、火焊工、起重工、操作工)必须持证上岗。3.2.焊工3.2.1必须通过焊接基本知识和实际操作技能的培训,并获得焊工合格证书。3.2.2凡担任各项部件焊接的焊工,必须经对应项目技术考核合格。3.2.3 应有良好的工艺作风,严格按照给定的焊接工艺和焊接技术措施进行施焊,严格遵守规范和焊接工艺细则,并认真实行质量自检。3.2.4 焊工在施焊前应认真熟悉作业指导

5、书,凡遇与作业指导书规定不符时,焊工应拒绝施焊。当出现重大质量问题时,汇报有关人员,不得自行处理。3.2.5合格焊工不得担任超越其合格项目H勺焊接工作。3.3 起重工3. 3.1必须通过起重基本知识和实际操作技能培训,并获得起重工合格证书。4. 3.2起重工作业人员应清晰作业过程,并熟悉木工种在整个作业过程中的工作内容及注意事项。3.4 受热面安装工3.4.1必须通过锅炉受热面基本知识和实际操作技能培训。3. 4.2带档作业时受热面安装工须有高级工及以上技术等级资质水平并纯熟掌握受热面安装作业的工艺、程序、质量原则和安全措施。4. 5劳动力配置3.5.1技术人员3.5.2钳工30人3.5.3起

6、重工15人3.5.4电焊工16人3.5.5操作工4人5. 施工作业所需的工器具及准备条件4.1.作业使用吊机:50t汽车吊一台;Iot卷扬机两台;5t卷扬机三台。4.2.作业所需重要工机具:20t链条葫芦8台、IOt链条葫芦4台、2t链条葫芦15台、20t卡环4个、5t卡环20个、50t滑车组2组、砂轮机、焊机、50m钢卷尺、割刀、氧气乙块皮带、直角尺、水平尺、钢丝绳、卡环、扳手、水平管、手锤、撬杆、手电筒(钢卷尺、直角尺、水平尺、链条葫芦、钢丝绳、焊机等须有有效合格证书)等施工机具已准备好。4.3.焊接材料要符合国标和设计文献的规定,要有有效出厂合格证书。4.4.施工现场照明、用水、用电、通

7、道及消防工作满足施工需求。4.5.施工脚手架验收、挂牌符合规定。4.6.安装前拆除工作已完毕、需加固部分应经加固完毕。4. 7.施工组织健全,人员配置合理,技术员对全体施工人员进行安全技术交底,施工人员熟悉本项目安装施工的工艺程序,质量原则和安全作业措施。5. 作业前的准备工作和必须具有的条件5.1 .作业前仔细学习有关施工图,规范及作业指导书,明确作业范围,掌握作业次序、工艺规定、质量原则及其他规定。5.2 摸清设备供应状况,按设备装箱单、施工图对设备进行清点编号。5.3 计量器具已计量合格,特殊工器具(对口夹头、坡口机、角向砂轮机等)准备充足。5.4 施工人员、特殊工种人员已贯彻,已进行施

8、工图技术交底和安全学习,施工机具、计量器具已报审。5.5 起吊前水冷套所有管子通球、合金钢光谱分析符合规范规定,做好记录。5. 6燃烧器吊杆梁已安装,标高与中心线基准已设定。5.7施工用脚手管、脚手板、竹篱笆、照明用灯已所有到齐。5. 8锅炉钢构造承载前质量监督检查工作结束,具有受热面吊装条件。5.9 现场照明、用水、用电及消防设施能满足夜间施工需要。5.10 吊装用时机具已按规定布置、材料已经贯彻到位。5. 11拆除前应对四侧水冷壁及上部转角刚性梁必须加固好,方可拆除然烧器和上部转角管。6. 作业程序、措施及内容6.1 作业程序6. 1.1设备清点、检查、编号。6.1.2 吊梁安装。6.1.

9、3 燃烧器组合架搭设、燃烧器与水冷套组合。6.1.4水冷壁管口坡口加工。6.1.5 燃烧器临抛。6.1.6 燃烧器区域水冷壁尺寸复测后,以水冷壁为根据划线。6.1.7 燃烧器找正、水冷套焊接。6.1.8 燃烧器吊挂装置安装。6.2作业措施和内容6. 2.1设备清点、检查、编弓:设备进场后应进行清点,并根据图纸进行设备缺陷检查,对于合金钢部件进行光谱复查,并对安装部件进行编号,便于安装。7. 2.2吊梁安装:燃烧器吊梁上吊耳需焊接。燃烧器临抛前该梁应已经安装完毕并经验收合格。8. 2.3燃烧器拆除在O米层炉A侧设置一台IOt卷扬机二台5牵引组合卷扬机,炉B侧一台10T卷扬机。在锅炉顶棚四角开Im

10、孔,放置632mm长度为30m葫芦组总根钢丝绳,用一套20t四门葫芦组钢丝绳走三四走七,先将燃烧器吊住。此外在炉膛外面加一台201葫芦做保险。在炉中心靠炉后3米处设置一套32mm长度为30m葫芦组总根钢丝绳,20t四门葫芦组钢丝绳走三四走七。在第一台葫芦组位置另加一吊点,然后割除燃烧器,松开20t链条葫芦,用两台20t葫芦组通过炉后斜炉底开口处送至0米层。四角燃烧器依次按此措施拆除。9. 2.4燃烧器组合架搭设、燃烧器与水冷套组合1)燃烧器组合架搭设,长度为15m,两梁中心宽度为1.5m左右,横档用4根20号工字钢连接,用道木调整组合架水平。2)将水冷套连同其包装水平搁置在组合架上,划出每组喷

11、嘴的纵横中心线。3)将喷嘴按图与法兰用高强度螺栓连接,高强度螺栓穿入方向为螺帽朝炉膛外,并将螺杆点焊于法兰上。同样以喷嘴钢板的内侧为基准划出喷嘴的纵横中心线。组合水冷套与燃烧器,调整喷嘴位置,当两者的中心线重叠后,在法兰与水冷套上的密封盒烧上密封焊。10. 2.5燃烧器临抛组合好的每个燃烧器连同水冷套包装架以及加固用的槽钢共重约15t。用25t的汽车吊装车,运往现场后用汽车吊卸车,用滚杠拖入炉膛,在燃烧器的吊梁上穿好四四走八的滑车组,用IOt卷扬机做起吊动力设备,钢丝绳捆绑于第二组喷嘴上;另一端用汽车吊抬吊,钢丝绳捆绑于第五组喷嘴上。抬吊之前将水冷壁的包装架割断,而后卷扬机与汽车吊抬吊翻身,翻

12、身后汽车吊与一台51卷扬机换钩。用51卷扬机侧向牵引调整上升位置,IOt卷扬机和滑车组为主吊设备将燃烧器吊装到稍微高于安装位置,并临抛于燃烧器吊梁上。6.2.6燃烧器安装D燃烧器安装需以燃烧器区域水冷壁为基准。调整燃烧器喷嘴中心的位置,垂直度及标高。用水冷套与螺旋水冷壁的连接弯头为根据,调整水冷套的转角方向。使弯头两侧焊口偏折度在规范规定的范围内。此时燃烧器粗找正已经完毕。2)在燃烧器上部取一种一次风喷嘴,由喷嘴中心线向两边水平各拉1m,以此两点为底角向炉膛中心方向拉出一种等腰三角形。在此顶角位置烧焊一块钢板,划上标识(如下简称B点)。在喷嘴的纵向中心线上取一点A点,该点位置应与B点水平。用棉

13、线连接A、B点并延伸至对面水冷壁。微调棉线与水冷壁交点的位置,至图纸规定。3)在燃烧器下部取一种喷嘴,找正措施如同。至此燃烧器找正完毕。焊接水冷壁的连接弯头,密封鳍片并安装燃烧器的吊挂装置。11. 业成果质量原则及规定11.1 合安装前,应对所有设备及部件进行宏观检查,复核尺寸与否符合图纸要求,若有发现裂纹、搓伤、龟裂、压扁、砂眼及分层等缺陷应及时汇报处理。11.2 图纸标明的合金钢部件,组合安装前必须进行光谱复查,确认无误后作好标识。11.3 件在运送和起吊过程中不应产生永久变形。11.4 烧切园划线在切园平台上,有对时的切园切线偏差W0.5度。11.5 接符合国家验收评估原则。11.6 动

14、吊架符合图纸规定,滑动自由,钢丝绳索卡紧,牢固、可靠。11.7 封件符合图纸规定,平整、满焊。11.8 定吊架吊杆弯曲度Wl1000nm吊杆长,且全长W4m12. 业活动的职责、分工和权限8. 1班组长的职责、分工和权限8.1.1 班组长负责组织实行班组施工管理目的。8.1.2 在工程项目动工前,配合单位工程技术负责人组织本班组人员参与施工交底活动并接受交底签字,对未接受交底签字的J人员,不得安排参与该项目的J施工。班组长每天在作业前开“站班会”做好安全交底,班后进行安全小结。8.1.4 班组长负责平常的安全文明施工状况,对安全措施贯彻进行检查,督促本班组人员进行文明施工,收工时及时整顿作业场

15、所。8.1.5 班组长要认真组织好每周的班组安全学习,督促班组所有人员参与学习活动,班组长要记录好每周安全学习台帐。8.2专业技术员的职责、分工和权限8.2.1在作业活动中专业技术员负责本专业的技术工作。8.2.2负责一般施工项目施工措施的编制和施工作业票的填写以及交底工作,并监督检查措施的执行状况。8.3 工人的职责、分工和权限认真学习有关安全健康的规程、规定、制度和措施,自觉遵守施工现场的各项安全规章制度。8.3.2 施工项目动工前,认真接受技术和安全施工措施交底,并在交底书上签字。施工结束后参与进行安全工作小结严格执行作业指导书上的各项施工技术规定和安全文明施工规定。按照交底内容文明施工,施工中发现问题应妥善处理或向上级汇报。8.3.4 认真参与每周一次的班组安全学习活动,不得无端缺席。8.4 质量员的职责、分工和权限8.4.1质量员编制焊接质量验收项目和实行计划。8.4.2深入现场监督有关的技术措施实行,及时制止违章作业并及时汇报有关部门八8.4.3按焊口一览表的规定
