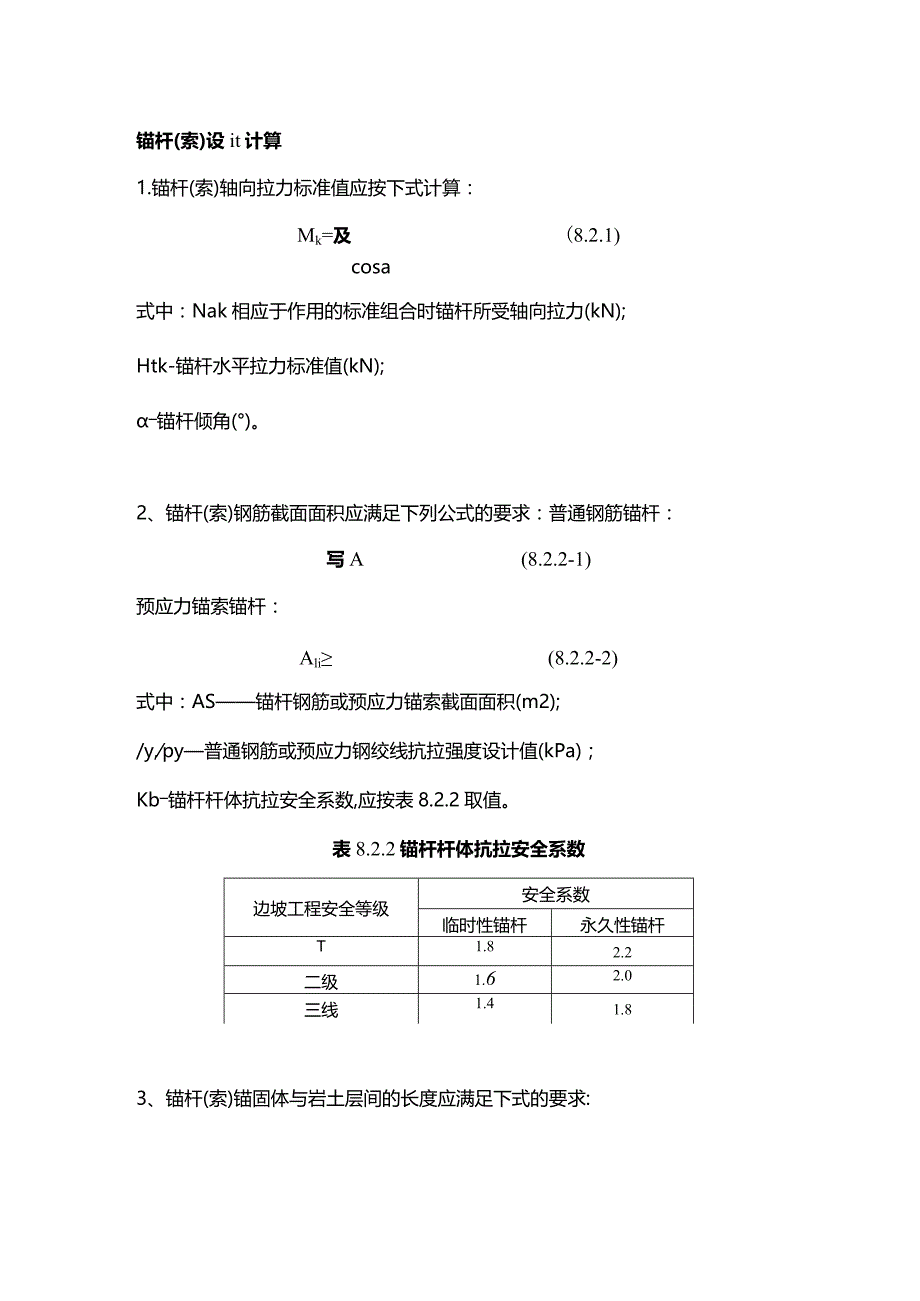

1、锚杆(索)设it计算1.锚杆(索)轴向拉力标准值应按下式计算：Mk=及(8.2.1)cosa式中：Nak相应于作用的标准组合时锚杆所受轴向拉力(kN);Htk-锚杆水平拉力标准值(kN);锚杆倾角()。2、锚杆(索)钢筋截面面积应满足下列公式的要求：普通钢筋锚杆：写A(8.2.2-1)预应力锚索锚杆：Ali(8.2.2-2)式中：AS锚杆钢筋或预应力锚索截面面积(m2);/y,py普通钢筋或预应力钢绞线抗拉强度设计值(kPa)；Kb锚杆杆体抗拉安全系数,应按表8.2.2取值。表8.2.2锚杆杆体抗拉安全系数边坡工程安全等级安全系数临时性锚杆永久性锚杆T1.82.2二级1.62.0三线1.41.

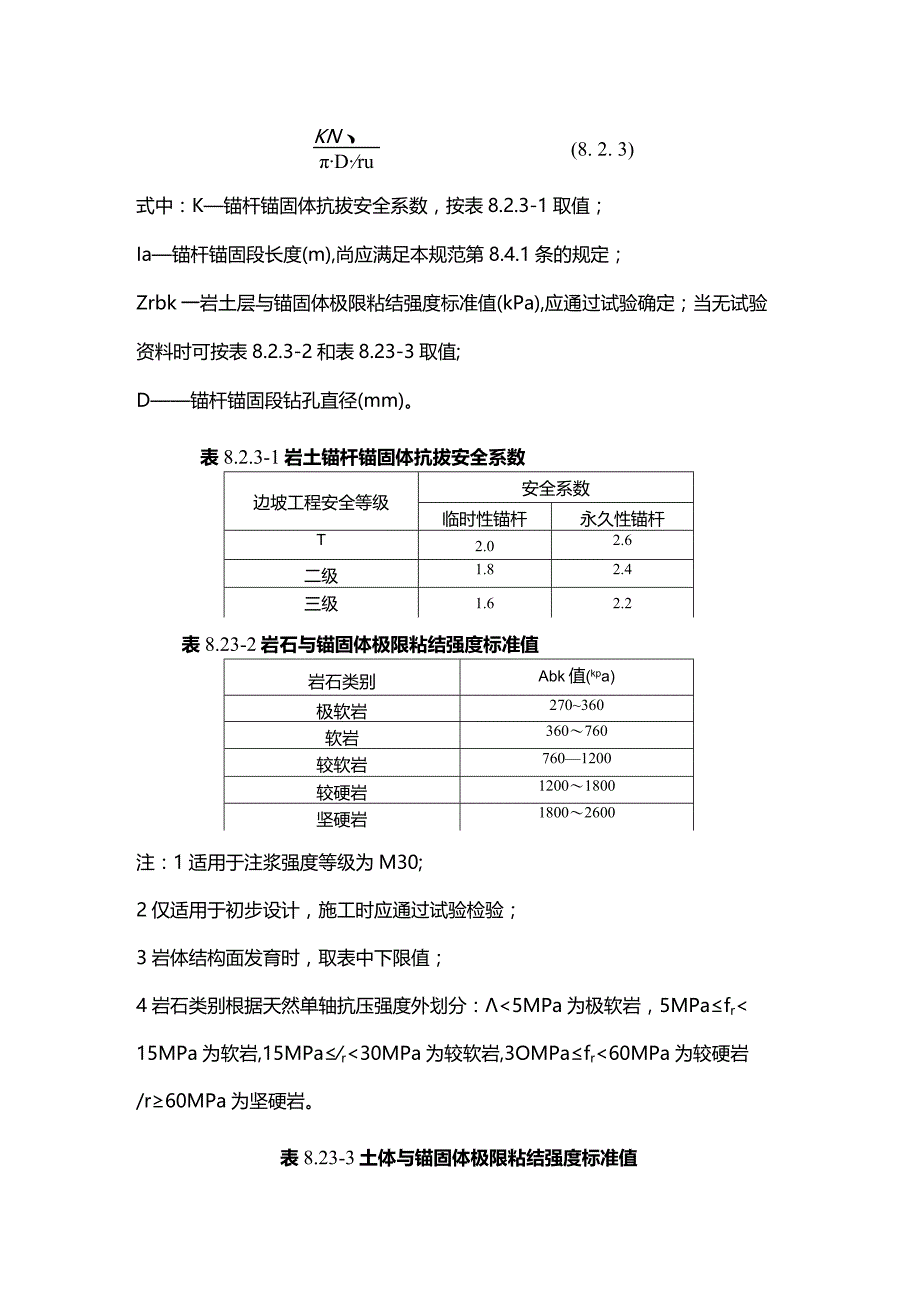

2、83、锚杆(索)锚固体与岩土层间的长度应满足下式的要求:(8. 2. 3)KN、Dru式中：K锚杆锚固体抗拔安全系数，按表8.2.3-1取值；Ia锚杆锚固段长度(m),尚应满足本规范第8.4.1条的规定；Zrbk一岩土层与锚固体极限粘结强度标准值(kPa),应通过试验确定；当无试验资料时可按表8.2.3-2和表8.23-3取值;D锚杆锚固段钻孔直径(mm)。表8.2.3-1岩土锚杆锚固体抗拔安全系数边坡工程安全等级安全系数临时性锚杆永久性锚杆T2.02.6二级1.82.4三级1.62.2表8.23-2岩石与锚固体极限粘结强度标准值岩石类别Abk值(kpa)极软岩270360软岩360760较软

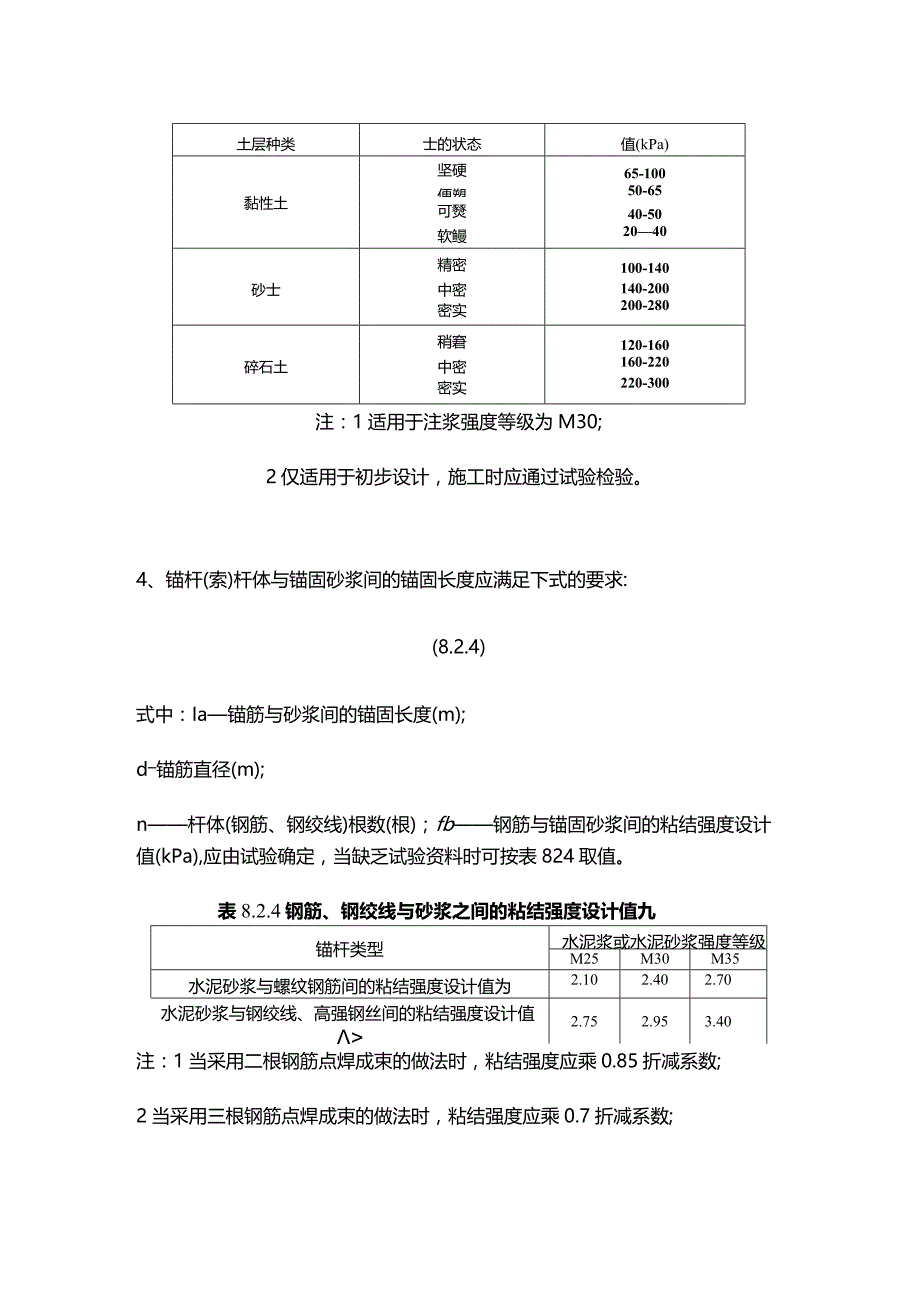

3、岩7601200较硬岩12001800坚硬岩18002600注：1适用于注浆强度等级为M30;2仅适用于初步设计，施工时应通过试验检验；3岩体结构面发育时，取表中下限值；4岩石类别根据天然单轴抗压强度外划分：5MPa为极软岩，5MPafr15MPa为软岩,15MPar30MPa为较软岩,3OMPafr2.752.953.40注：1当采用二根钢筋点焊成束的做法时，粘结强度应乘0.85折减系数;2当采用三根钢筋点焊成束的做法时，粘结强度应乘0.7折减系数;3成束钢筋的根数不应超过三根，钢筋截面总面积不应超过锚孔面积的20%o当锚固段钢筋和注浆材料采用特殊设计，并经试验验证锚固效果良好时,可适当增加
4、锚筋用量。5、永久性锚杆抗震验算时，其安全系数应按0.8折减。6、锚杆(索)的弹性变形和水平刚度系数应由锚杆抗拔试验确定。当无试验资料时，自由段无粘结的岩石锚杆水平刚度系数Kh及自由段无粘结的土层锚杆水平刚度系数Kt可按下列公式进行估算:(8. 2. 6-1)(8. 2. 6-2)Kh=7-COSzaU_3AEEcAc2K3fEcA,+E,4aCOS0式中：Kh自由段无粘结的岩石锚杆水平刚度系数(kNm);Kt自由段无粘结的土层锚杆水平刚度系数(kNm);If一锚杆无粘结自由段长度(m);Ia锚杆锚固段长度,特指锚杆杆体与锚固体粘结的长度(m);Es杆体弹性模量(kNm2);Em注浆体弹性模量(kNm2);E-AEs+(ALA)EmEc锚固体组合弹性模量，c4A杆体截面面积(m2);Ac锚固体截面面积(m2);a锚杆倾角(。)。7、预应力岩石锚杆和全粘结岩石锚杆可按刚性拉杆考虑。
