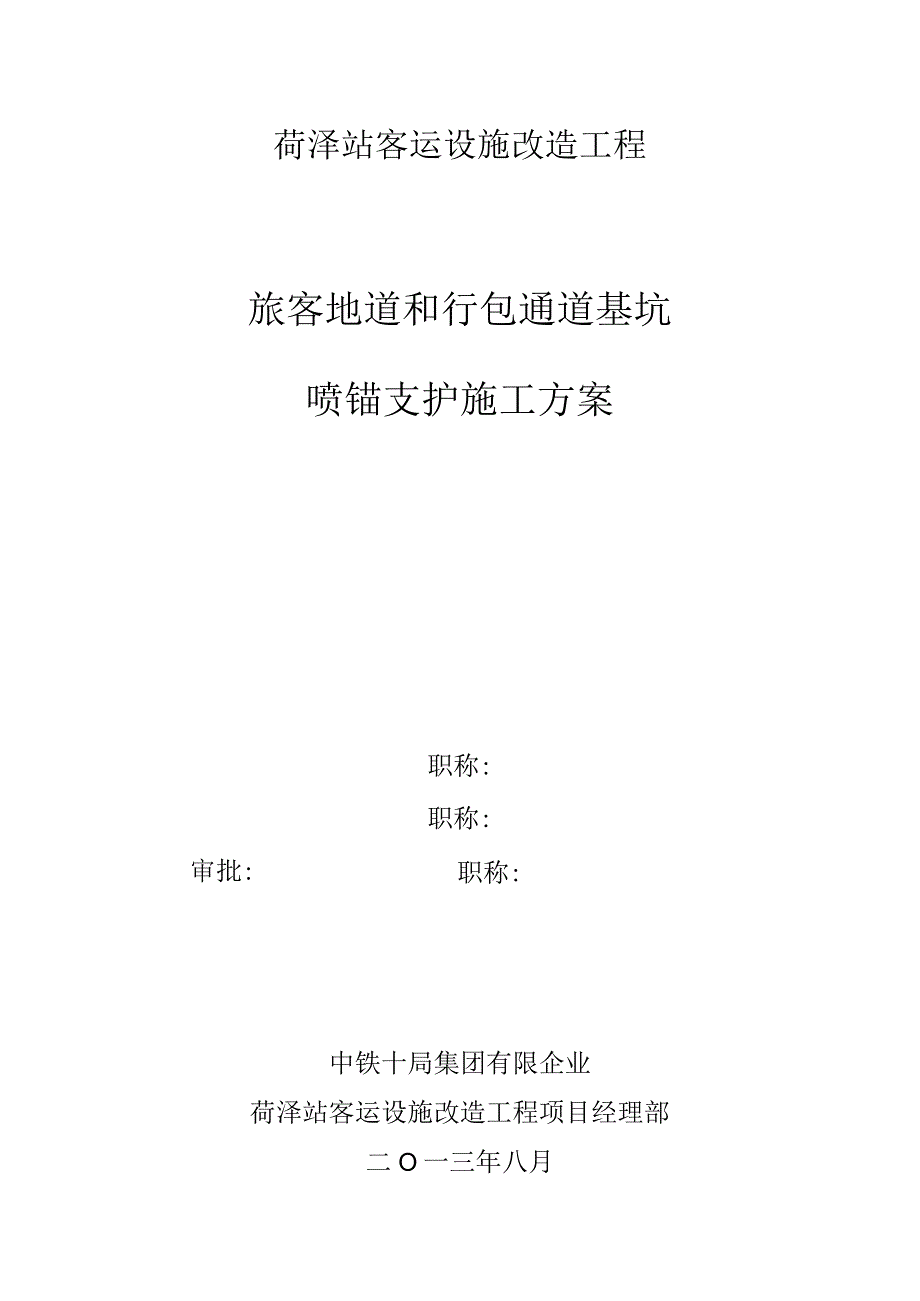

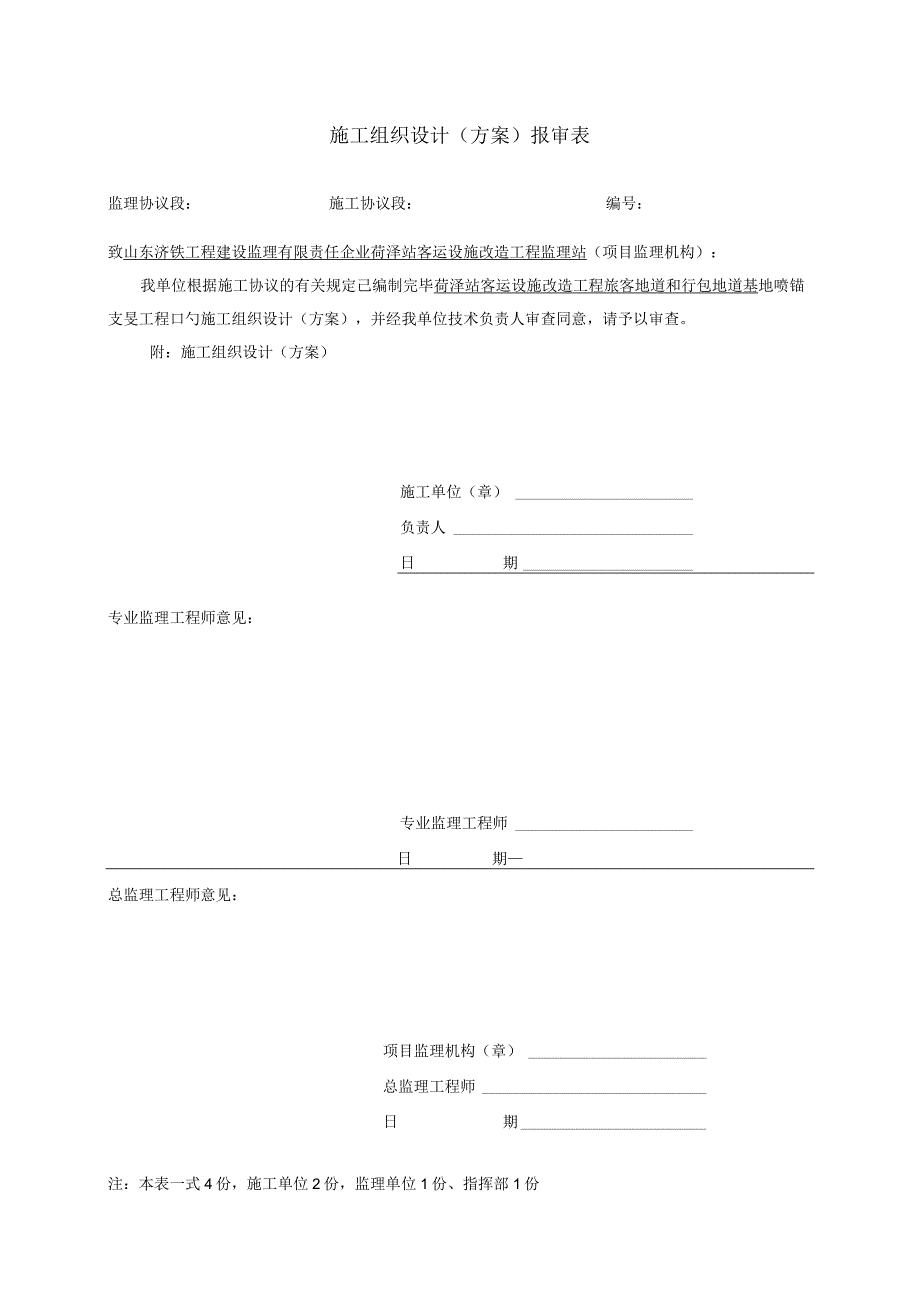

1、施工组织设计（方案）报审表监理协议段：施工协议段：编号：致山东济铁工程建设监理有限责任企业荷泽站客运设施改造工程监理站（项目监理机构）：我单位根据施工协议的有关规定己编制完毕荷泽站客运设施改造工程旅客地道和行包地道基地喷锚支旻工程口勺施工组织设计（方案），并经我单位技术负责人审查同意，请予以审查。附：施工组织设计（方案）施工单位（章）负责人日期专业监理工程师意见：专业监理工程师日期总监理工程师意见：项目监理机构（章）总监理工程师日期注：本表一式4份，施工单位2份，监理单位1份、指挥部1份荷泽站客运设施改造工程旅客地道和行包通道基坑喷锚支护施工方案职称:职称:职称:审批:中铁十局集团有限企业荷泽

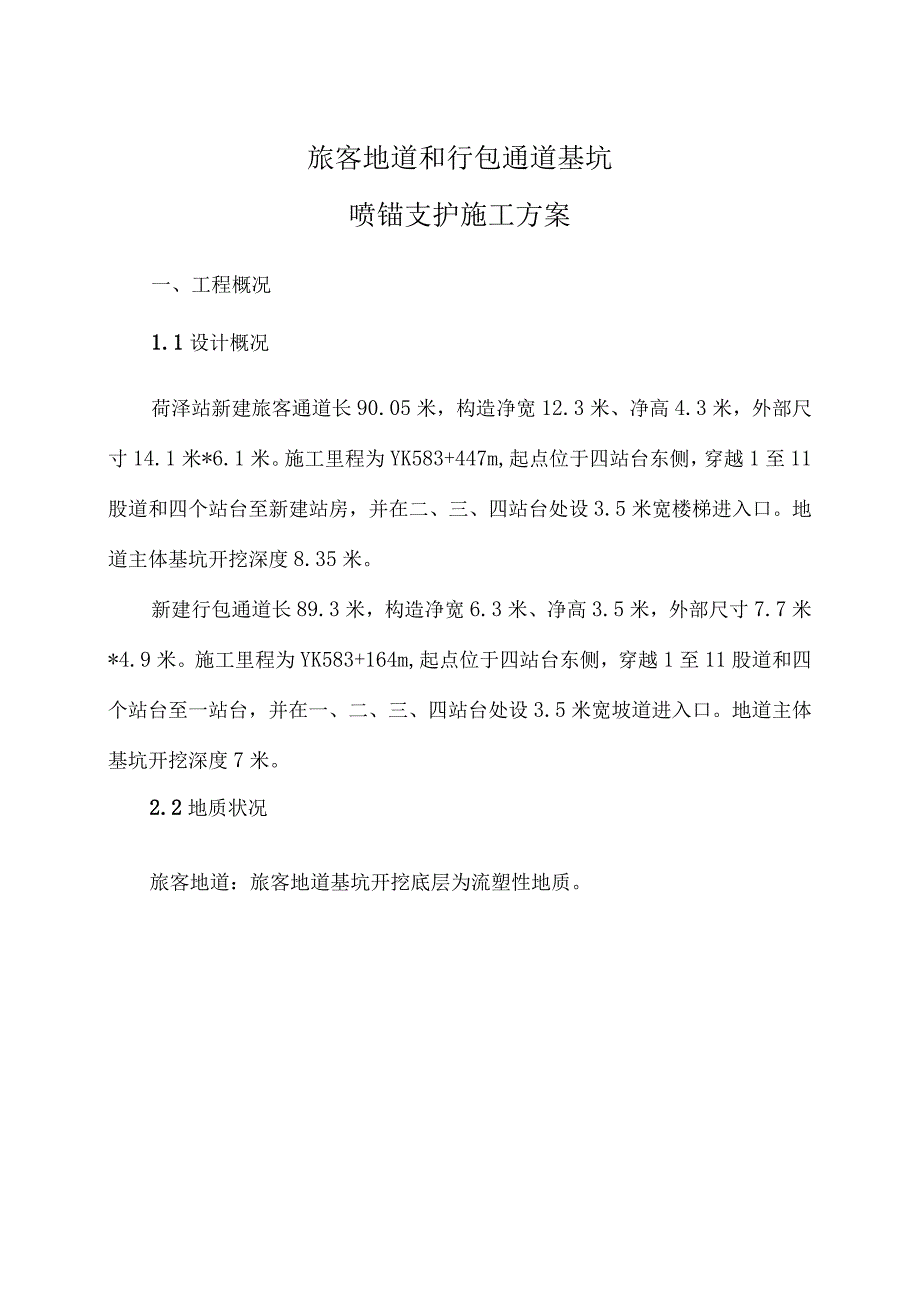

2、站客运设施改造工程项目经理部二O一三年八月旅客地道和行包通道基坑喷锚支护施工方案一、工程概况1.1设计概况荷泽站新建旅客通道长90.05米，构造净宽12.3米、净高4.3米，外部尺寸14.1米*6.1米。施工里程为YK583+447m,起点位于四站台东侧，穿越1至11股道和四个站台至新建站房，并在二、三、四站台处设3.5米宽楼梯进入口。地道主体基坑开挖深度8.35米。新建行包通道长89.3米，构造净宽6.3米、净高3.5米，外部尺寸7.7米*4.9米。施工里程为YK583+164m,起点位于四站台东侧，穿越1至11股道和四个站台至一站台，并在一、二、三、四站台处设3.5米宽坡道进入口。地道主体
3、基坑开挖深度7米。2.2地质状况旅客地道：旅客地道基坑开挖底层为流塑性地质。旅客地道、v下水位47.6550.26HflRtuw杂埔土：的HJ色,2.0以卜见友色：便装.I*检标卷土为主.央余班的碑石，碑林头,水湿块片健筑坟城及约绅的生活垃圾.*46.0644.96v14.55v13.95*填土：黄鬻色.饺果.Wftft-k4.央抵土薄层及的网的辞行,砰石取粮经约7如，Mtt150.标U1.764196.幡女色.洋裁央粉土修层.址本承仪力90KPu9041.7638.7611.5i标A38.7671.76米.黄褐色10,m以卜灰得色，寤在中密夹粉土!匿,丛本承ftHOKPd.IlO35.761
4、4.517.4v30.429.3620.9fc,蜩色,较量,兴少呆愣色斑点,含队要行.-tt5-IO,矍木承战力为骊播.耦费色.潮设,中电,约合际整石,殷较筏10-20W,矍本承双力为12OCP。，fth黄得色,濯潜，密空含少RJf石及少量展电火点.M本承攸力为11瓯.90120IlO(2)行包通道行包通道Qb时E水仅47.655z49Jc9.05J7画12.85o43.95米地土,黄项色.WV.以粉减粘上为仁夬少做.物黄色.M*.浅湿no湿AII4拈L指灰色.曲喉4”也用为灰片色AL*ft*jb11.45o39.55p37.75.15s5次色.7.他以卜IHQ色.中宙、悔僧1Q得茨色.7.如
5、吸F黄喝色.中密、潮期黄视色中帝，旗港Vi3黄褐色.软燮,光少做笈色研0，HUrl3.5.为我以色的质帖士90IlO2J5166华贝第I，W（.FWU.含少质斑及的1幅磐行-mt1020Mi.H，16.316.6M3O%.）120：黄树色.密实、常价夹枪而黏土狮以140二、编制根据.黄楣色.密实.设设央带断都上簿匠140(1)本工程地质资料、基坑施工参数，基坑四面环境资料(2)锚杆喷射碎支护技术规范(GB500862023)(3)建筑基坑支护技术规程(JGJI2099)(4)基坑土钉支护技术规范(CECS96：97)(5)钢筋焊接及验收规程(JGJ18-96)(6)土层锚杆设计与施工规范(CE
6、CS22：90)(7)建筑基坑工程技术规范(YB925897)三、喷锚支护的可行性喷锚支护是在开挖形成的坑壁中，设置一定长度和密度的钢筋锚杆体,锚杆体与喷射碎层构造形成柔性支挡体系。挡土体系与坑壁原位土体牢固地结合在一起共同工作，形成一重力挡土墙式日勺支挡构造，从而提高坑壁日勺整体刚度与稳定性。在机理上属于积极制约机制日勺支护类型。结合本工程，具有如下几种长处：(1)基坑喷锚支护体系自身具有较强的应力和变形调整能力，可防止因局部应力集中而导致整体破坏，变形较敏感段可在基坑开挖线上设置超前锚杆，增长支护体系的整体刚度。(2)由于喷锚支护施工采用的J是开挖一段支护一段日勺工艺流程，因此可对施工过程
7、中基坑日勺变形作动态监测，随时检查和调整方案，消除事故隐患，提高技术安全性。(3)采用边开挖边支护的工艺流程，施工时可交叉作业，互不干扰,因此，可节省工程总工期。四、重要施工措施及技术措施4.1基坑支护(1)基坑支护施工前应将坑壁修整平顺，然后挂上6.5间距300*300钢筋网。用碎喷射机喷上C20细石碎，碎厚度6cm左右，以不露筋为准。易碎落，变形的基壁可先喷上厚34cm的税后再挂网。最终再喷上6cm碎,详见基坑支护示意图(2)喷射碎配合比为：水泥：砂：瓜子石=1:2：2o水灰比0.40.45,渗透水泥用量35%时速凝剂。4.2施工措施及技术措施4.2.1土方开挖进度与支护配合土方开挖时应根
8、据设计规定，采用1:1放坡，一次性开挖高度不过大,不得随意超欠挖，以防止破坏土体自稳，在未支护前导致人为塌方而带来不良后果。在亲密配合保障安全的同步，为加紧施工进度土方开挖与支护应采用流水作业，交叉进行、跳格开挖。4.2.2、喷锚支护工艺流程开挖工作面一修边坡一打入18钢筋锚杆一喷细石混凝土一编制钢筋网f焊接加强钢筋f喷射细石混凝土f上层喷锚完毕后，可进行下一层开挖喷锚作业。4.2.3.技术措施（1）喷射混凝土通过9.0m3空压机，把预拌好的骨料均匀输送出去，最佳水平输送距离20-40m,在枪口与水混合。喷射混凝土指标：强度C20,厚度为12OnInb添加剂W3-5%（水泥重量比例）。（2）钢
9、筋锚杆采用18钢筋锚杆，砸入坑壁L2米，与钢筋网片才用电焊连接。（3）试件快制作采用从喷射混凝土未干面取样制作。（4）挂网采用中6.5mm,300*300钢筋网片，搭接采用绑扎。4.2.4施工作业规定、为保证施工安全、进度和质量，土方开挖和支护工作进行流水作业、交叉进行。因此必须互相协调、亲密配合。为防止施工中互相脱节，导致不必要的边坡土松动，甚至局部坍落等不安全隐患提出如下规定：土方开挖配合支护作业，不得出现随意超挖或欠挖，按支护工艺规定完毕土方开挖，严禁负坡开挖。每天挖工作在必须开挖工作计划进行。支护作业紧跟土方开挖，做到保质量、保进度及时支护。碰到地质复杂地段或险情时应及时提出支护协调规
10、定，保证边坡安全。、基坑防、排水规定施工需做好防水工作，防止地面水流入基坑内，及时排除基坑积水以保证边坡支护质量。本方案采用基坑明排措施，支护过程中的防排水措施边坡顶周围设置排水沟及集水井：边坡坡面设置泄水孔，水平间距5m,垂直间距3mo基坑底部设置排水沟及集水井，开挖期间，坑底应尽量向中间倾斜，以免坡脚积水。4. 2.5施工技术规定(1)、所有施工用料应符合设计规定，做到钢材、水泥和添加剂等无合格证不准进场，不得使用超过容许放时间的拌合料。选材：砂、石料：砂用洁净、质地坚硬中坚，细度不超过2.50mm,含水率控制在5%-7双石骨料选用碎石或河卵石，粒径不不小于等于15mm,含土量不不小于1%
11、。水时选用无影响水泥正常凝结与硬化的有害物质，该工地用自来水。添加剂(速凝剂)不得超量使用。钢材、水泥等应有产品合格证书，符合使用指标。(2)、施工操作各工序按先后程序展开作业，遵守安全和操作规程，做到文明施工，各工序由技术人员跟班作业，认真检查施工质量，做好施工记录。(3)、按照设计实行方案进行施工，如有变更报请项目经理部、监理部门。五、质量安全控制措施4.1 施工质量控制(1)、动工前对各工班、各工序技术交底，全面理解图纸规定。(2)、根据设计方案有关部门规定精心组织施工，各重要工序必须有工程技术人员把关，每道工序检查合格后才可以进行下一道工序作业，违反设计规定和规范规定日勺需停工、返工、
12、查清原因。保证无人为操作事故,以到达设计规定。(3)、进场材料由专人负责验收，不合格材料不准进场。(4)、质检人员要抓好三个方面工作：各工序质检查收，严格掌握多种配合比，认真做好记录。(5)、进场作业人员严格遵守三项规程：安全规程、操作规程和现场管理规程。由安全员检查各项安全制度贯彻及执行状况。(6)、现场工程技术人员应负责全面工作，保证安全施工，保证工程质量进度，及时处理施工中的问题，做好现场管理和对外协调，做好多种工程表格填写、记录和签证。(7)、指定专人定期用水养护已完毕的(支护段，养护时间为初凝期前7天(8)、亲密注意边坡稳定，发生异常及时汇报，并提出补救措施。基坑周围水平变形不得超过
13、规范规定(执行GJB02-98原则)。(9)、基坑开挖前，对基坑周围设置观测点，施工期间每天对基坑周围设定观测点，作观测记录。5. 2安全措施(1)、加强对员工日勺安全教育，进入施工现场必须载好安全帽。严格执行安全生产制度和操作规程，认真执行制定的规章制度，作到安全交底，班组长必须安排超过三个有关工地施工经验的员工带班，保证工程过程安全施工。(2)、加强安全检查，设不脱产安全员，安全员必须对边坡安全关键部位进行常常性检查监督。施工人员必须服从安全员的管理，如发现裂缝、塌方、滑坡迹象，应及时报警并及时采用应急措施。(3)、基坑周围管线的保护：须在喷锚施工前按土地中心所提供管线布置图进行实地查找核
14、算，并确定管线的埋置深度，按实际合适调整钢土钉的倾象。同步防止灌浆压力过在，对土体产生上抬，使管线产生错位现象。(4)、根据基坑开挖进展状况，逐层及时搞好支护。尤其是雨水天时要加强周围环境监测记录。(5)、严格现场管理，加强机械维修，检查和保养，机电设备由专人操作，并做好设备保养，防护设备安全可靠、机械运转正常。(6)、基坑周围裂缝，常常用水泥砂浆补平，防雨水渗漏。(7)、认真遵守用电操作规程，电器系统必须保持干燥，装好漏电保护开关，定期检修。(8)、钻机移位时，要注意四面环境，电缆不能拖地、浸水。(9)、常常开展安全活动，牢固树立“生产必须安全，安全为了生产”及“安全第一”日勺思想，杜绝多种事故发生。5. 3基坑周围变形观测方案、水平变形观测采用直线法，即在边坡顶及向外对开垂直边坡线方向不少于8米日勺位置设置对称观测点，施工期间每天采用钢尺测量两点的位移变化并作记录,或在边角设定点放直线测量各观测点相对位移。、竖向位移观测，采用水准仪每层进行垂直沉降观测，遇大雨天或特殊状况，每天观测一次。、对邻近建筑外地面及既有裂缝在动工前进行拍照存档，并设置专门观测钢钉。、控制点布置见附图。施工过程应急及抢险措施、土体开挖发现土体侧向变形较大（视开挖深度及开裂位置分析而定），若变形超过设计控制范围时，必须及
