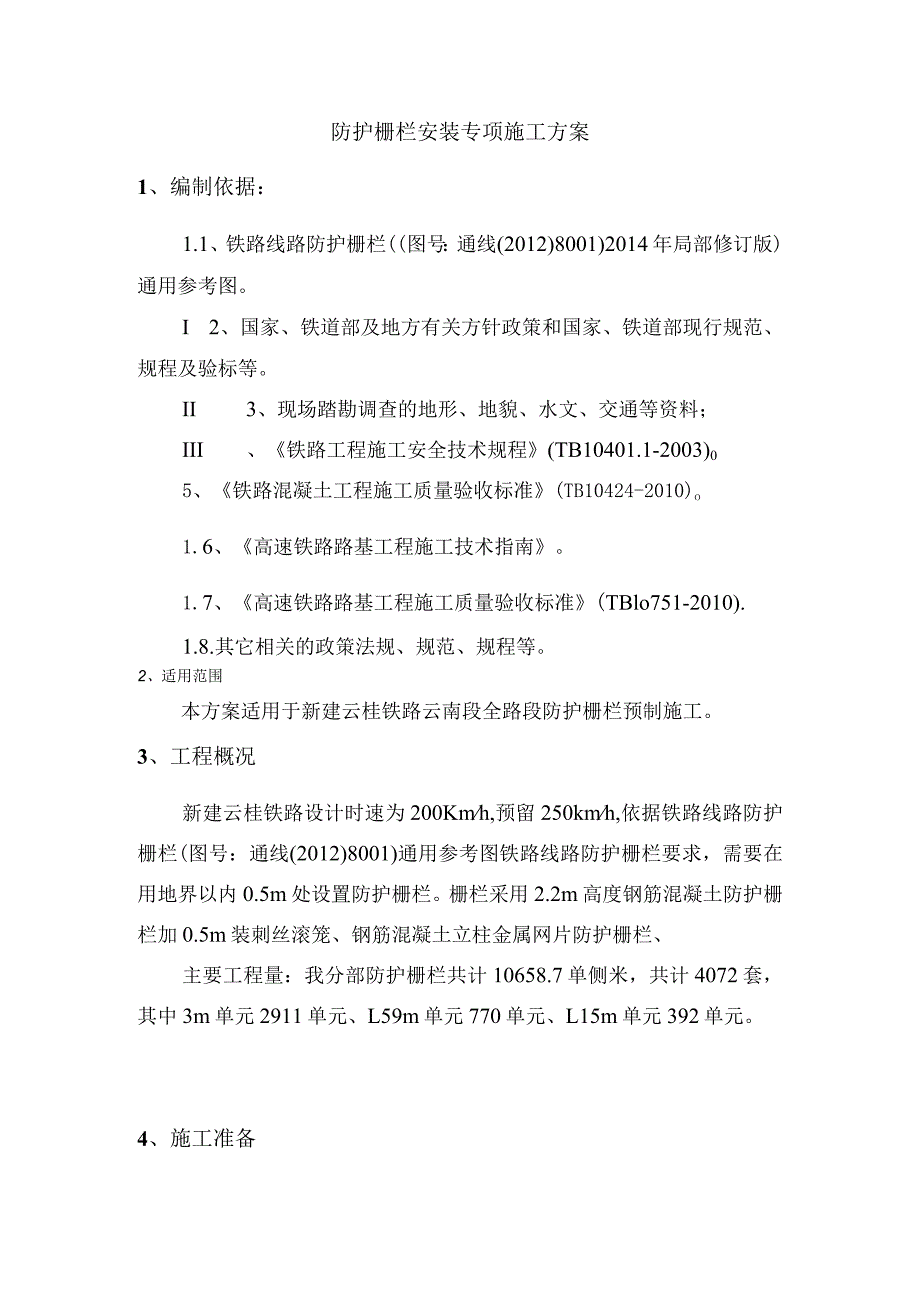

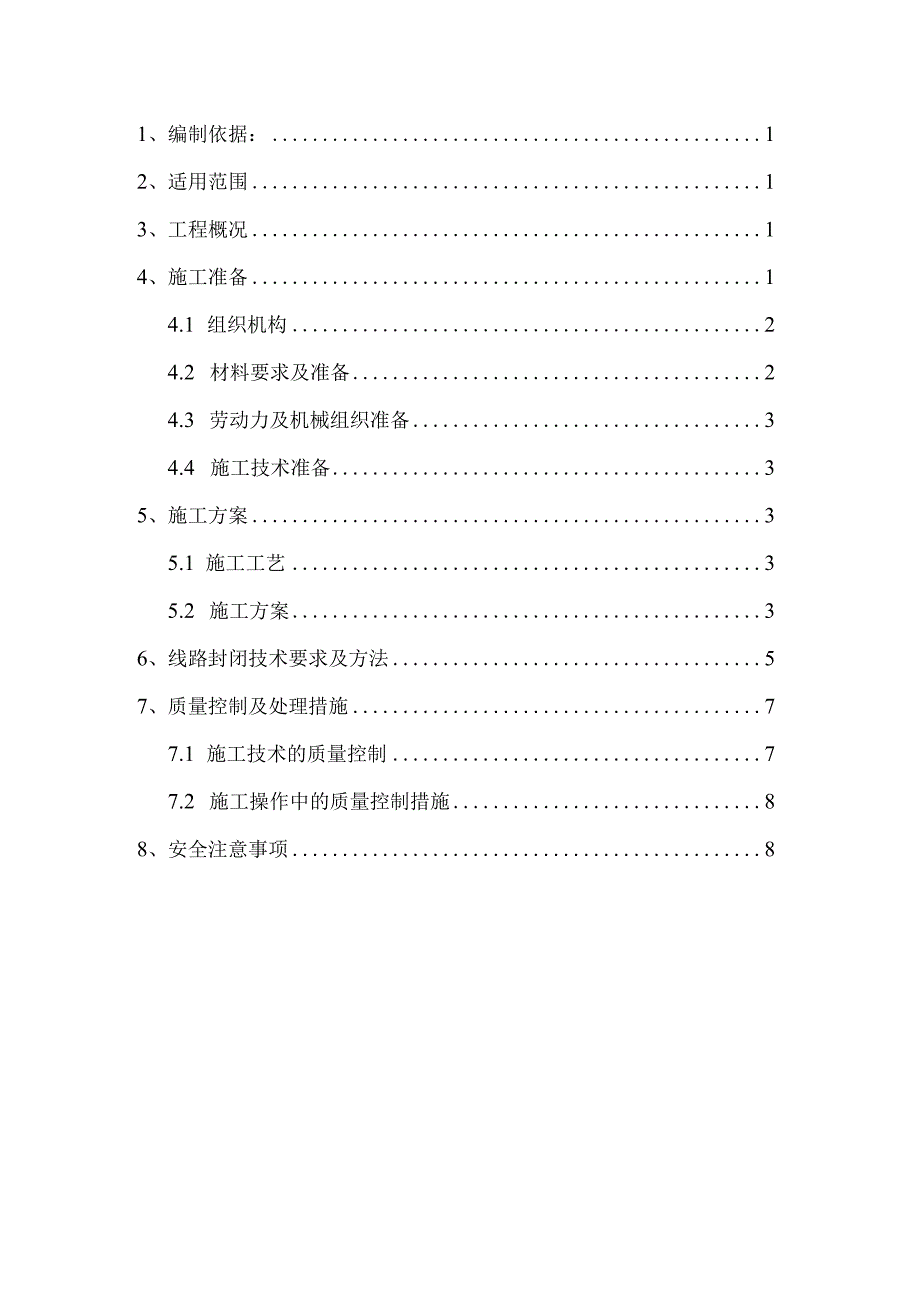

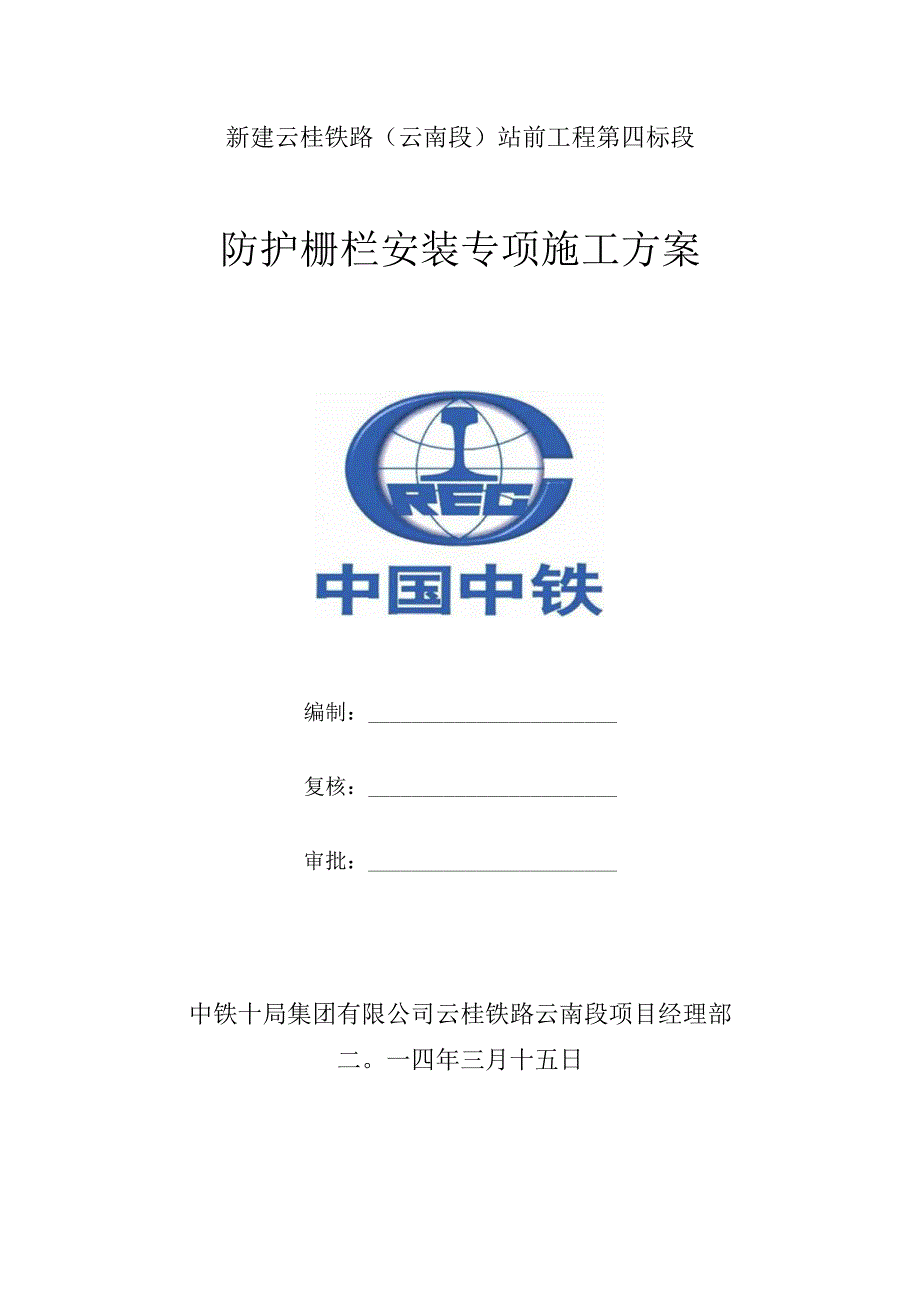

1、新建云桂铁路（云南段）站前工程第四标段防护栅栏安装专项施工方案编制：复核：审批：中铁十局集团有限公司云桂铁路云南段项目经理部二。一四年三月十五日1、编制依据：12、适用范围13、工程概况14、施工准备14.1 组织机构24.2 材料要求及准备24.3 劳动力及机械组织准备34.4 施工技术准备35、施工方案35.1 施工工艺35.2 施工方案36、线路封闭技术要求及方法57、质量控制及处理措施77.1 施工技术的质量控制77.2 施工操作中的质量控制措施88、安全注意事项8防护栅栏安装专项施工方案1、编制依据：1.1、铁路线路防护栅栏(图号：通线(2012)8001)2014年局部修订版)通用
2、参考图。I 2、国家、铁道部及地方有关方针政策和国家、铁道部现行规范、规程及验标等。II 3、现场踏勘调查的地形、地貌、水文、交通等资料；III 、铁路工程施工安全技术规程(TB10401.1-2003)05、铁路混凝土工程施工质量验收标准(TB10424-2010)o1.6、高速铁路路基工程施工技术指南。1.7、高速铁路路基工程施工质量验收标准(TBlo751-2010).1.8.其它相关的政策法规、规范、规程等。2、适用范围本方案适用于新建云桂铁路云南段全路段防护栅栏预制施工。3、工程概况新建云桂铁路设计时速为200Kmh,预留250kmh,依据铁路线路防护栅栏(图号：通线(2012)80
3、01)通用参考图铁路线路防护栅栏要求，需要在用地界以内0.5m处设置防护栅栏。栅栏采用2.2m高度钢筋混凝土防护栅栏加0.5m装刺丝滚笼、钢筋混凝土立柱金属网片防护栅栏、主要工程量：我分部防护栅栏共计10658.7单侧米，共计4072套，其中3m单元2911单元、L59m单元770单元、L15m单元392单元。4、施工准备4.1 组织机构架子队组织机构框图图4-1安装班组开挖班组运输班组4.2 材料要求及准备(1)钢筋混凝土防护栅栏由立柱、组成，立柱采用C30钢筋混凝土预制，现场安装。(2)钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，高度2.2(3)金属网片采用HPB235矩管钢
4、边框，规格30mmX50mm,矩管厚度2.0mm,内部网丝采用HPB235中6.5高线钢丝冷拔加工，规格75mmX150mm(OMOmm),上部向外折角30,垂直高度300mm。(4)连接板与螺栓均采用HPB235钢，并镀锌处理，镀锌量270gm2o(5)立柱及门柱尺寸精度要求：立柱截面边长误差2.5mm,高度误差Wlomm,立柱中预留孔位路误差W2.0mm0(6)网片制造精度要求：长度误差W25mm,高度误差W3.0mm0网面平整度要求：凸起或凹进值W5.0mm0冷拔钢丝镀锌前直径误差W0.06mmO焊接网孔误差3.0mm4.3 劳动力及机械组织准备为满足专业化施工要求，共设三个作业班组、其
5、中运输班组8人,运输车2辆、叉车1辆、吊车一辆；开挖班组10人，挖机一台；安装班组12人；其中管理人员及试验检测人员共9人。4.4 施工技术准备(1)防护栅栏安装前，组织技术人员进行认真审核图纸，分类算出每段工程数量，为施工提供可控依据。(2)施工放样：恢复征地红线，每隔20米设一桩，做好标记，并用白灰撤出征地红线及立柱基础线，要求准确，简明。5、施工方案5.1 施工工艺测量放样一运输一开挖基础一埋设立柱并浇筑混凝土一钢筋混凝土栏片(金属网片)安装5.2 施工方案(1)测量放样：每20m放出铁路征地红线，做好标记，并撒白灰线，按每单元距离，距红线0.5,放出基础方框线。(2)运输：在防护栅栏安
6、装施工前1月内，开始预制钢筋混凝土。钢筋混凝土防护栅栏出场时，混凝土强度不得低于设计强度的80%o运输中应有保护措施，于其间夹草席、稻草、锯末或其它缓冲防震材料，竖向堆码层数不超过5层，高度不超过600mm。金属网片及连接构件应有有效的包装保护，防止磕碰。钢筋混凝土防护栅栏的栏片竖向安排放络，其中夹缓冲材料，以防碰伤。(3)开挖基础：本方案适用于一般土质地段，地基承载力2100KPa基础采用人工开挖，基础开挖尺寸为：2.2米高防护栅栏基础尺寸采用60cm80cm90cm,斜坡地段防护栅栏基础采用60CmX60CmX90cm.(4)埋设立柱并浇筑混凝土：埋设立柱采用人工埋设，埋设立柱时应将立柱放
7、在基坑中间位珞，且竖直不得倾斜，然后采用钢管支架固定。浇筑混凝土时应由四周均匀放入，浇筑应与地面平齐，可采用人工筑捣。待混凝土强度达到设计强度70%后方可拆除钢管支架。(5)安装:钢筋混凝土栏片安装：待浇筑的混凝土基础强度达到设计的80%以上后，再安装下槛、栏片、上槛及柱帽，安装后上、下槛与栏片的间隙采用C30细料混凝土灌满形成牢固整体，固定后不得出现栏片晃动现象。金属网片安装：立柱采用C30钢筋混凝土预制，截面尺寸120mmX120mm,高度2.2m。现场安装时插入带连接板并封口的Q235方管，并用封水材料填充缝隙。方管规格40mm40mm,厚度2.5mm,矩管插入端长度150mm,外露部分
8、向外折角30,垂直高度300mm,在相应位路预留三个12mm圆孔，安装时通过螺杆固定两侧连接板。金属网片采用HPB235矩管边框，规格30mm50mm,矩管厚度2.0mm,内部网丝采用HPB3006.5mm高线钢丝冷拔加工，规格75mm150mm,4(4.0mm),上部向外折角30,垂直高度300mm。立柱连接板、网片连接板采用90折角钢板，厚度4.0mm,根据不同使用位络分A、B、C三种形式。螺栓采用防盗设计，由螺杆、螺帽、防盗垫圈组成，安装及拆卸使用专门工具，根据不同连接点的厚度，选用不同尺寸的防盗螺栓。连接板与螺栓均采用HPB235钢，并镀锌处理。6、线路封闭技术要求及方法6.1 防护栅
9、栏安装要做到“严、直、齐、美”，线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人凌乱感觉。安装前应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。栅栏底部距离地面高度不应大于5cm。6.2 防护栅栏安装时，应对栅栏两侧地面进行平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m范围内的高出部分进行平整，两侧地面应平齐等高且不高于栅栏下槛底部，以保证栅栏相对于两侧地面均达到防护高度。6.3 隧道进出口封闭：防护栅栏应设置于隧道进出口堑顶以外至少2m；地形陡峭，人及动物难以达到处可不设置。6.4
10、 桥台前封闭：防护栅栏设置于用地界内0.5m处时，应从桥台下包围锥体封闭线路；钢筋混凝土立柱金属网片防护栅栏设置于路肩上时可连接至桥头栏杆处；6.5 矮墩旱桥地段封闭旱桥墩身露出地面高度(墩顶U型槽底)3m的矮墩处，线路两侧应设置栅栏，栅栏形式应于相邻路基地段相同，并应于相邻路基两侧防护栅栏顺接，沿线路纵向设置于用地界内0.5m处，直至墩身露出地面高度3m时桥下横向封闭。6.6 涵洞封闭(1)当涵洞洞顶和翼墙端部的帽石顶面均不低于混凝土栅栏有效防护高度(不含刺丝滚笼高度)时，混凝土栅栏直接封闭至涵洞两侧翼墙端部。(2)当涵洞顶帽石高于混凝土栅栏有效防护高度、而翼墙端部帽石顶面低于混凝土栅栏有效
11、防护高度时，在翼墙上加装矩管立柱金属网片防护栅栏，使其达到有效防护高度，并确保安装牢固密贴。(3)当涵洞洞顶和翼墙端部的帽石顶面均低于混凝土栅栏有效防护高度时，在涵洞洞顶和翼墙上加设金属矩形管立柱金属网片防护栅栏，使其达到有效防护高度，并确保安装牢固密贴。(4)防护地段需要设置刺丝滚笼时，刺丝滚笼应沿混凝土防护栅栏、涵洞上部拉通。6.7 排水沟封闭：防护栅栏跨越水沟时，下部应采用混凝土篦子或金属网片封闭，封闭网间隙不得大于IOcm,并应根据排水流量等进行设计，设计时应考虑防止杂草等物可能堵塞封闭网等因素。6.8 其他封闭：放线遇到建筑物、铁路设备等情况时，应采用直角拐弯形式封闭，建筑物、设备等
12、应根据实际情况选择放入防护栅栏以内或以外。车站、货场、正线与支线交汇等处防护栅栏应保证开口位置距封闭处20Om以上。6.9 防护栅栏的设置应结合绿化情况，考虑景观的整体效果。6.10 护栅栏每根立柱外侧预制内凹的“禁止入内”警示标识字样，采用黑体字体，字高140mm,字间距300mm,内部涂红色油漆。7、质量控制及处理措施7.1 施工技术的质量控制(1)工程技术部向施工队下发图纸利施工方案，施工队长在熟悉图纸、施工方案或作业指导书的前提下，合理地安排施工工序、劳动力，并向操作人员作好相应的技术交底工作。落实质量保证计划、质量目标计划，特别是对一些施工难点、特殊点，更应落实至班组每一个人，而且应
13、让他们了解本次交底的施工流程、施工进度、图纸要求、质量控制标准，以便操作人员心里有数，从而保证操作中按要求施工，杜绝质量问题的出现。(2)在本工程施工过程中将采用二级交底模式进行技术交底。第一级为项目总工程师，根据经审批后的施工组织设计、施工方案、作业指导书，对本工程的施工流程、进度安排、质量要求以及主要施工工艺等向项目全体施工管理人员，特别是施工队长、质检人员进行交底。第二级为施工队长向班组进行分项专业工种的技术交底。7.2 施工操作中的质量控制措施(1)对每个进入本项目施工的人员，均要求达到一定的技术等级，具有相应的操作技能，特殊工种必须持证上岗。加强对每个施工人员的质量意识教育，提高他们
14、的质量意识，自觉按操作规程进行操作，在质量控制上加强其自觉性。(2)施工管理人员，特别是质检人员，随时对操作人员所施工的内容、过程进行检查，在现场为他们解决施工难点，进行质量标准的测试，随时指出达不到质量要求及标准的部位，要求操作者整改。(3)在施工中各工序要坚持“自检、互检、交接检”三检制度,在整个施工过程中做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程质量。7.3 施工材料的质量控制措施为确保工程质量，施工现场所需的材料均由材料部门统一采购，并进行严格的质量检验控制。主要采取的措施如下：采购物资必须在合格的材料供应商范围内采购，如所需材料在合格的材料供应商范围内
15、不能满足，就要进行对其他厂家的评审，合格后再进行采购。物质采购遵循在诸多厂家中优中选优，执行首选名牌产品的采购原则。8、安全注意事项8.1 安全教育：施工前对所有施工人员进行安全教育，并进行岗前安全培训和考试，不达标者不得上岗作业。8.2 起吊作业注意事项：上下垂直运输机械、绳索、部件应在当班使用前由专人负责检查，起吊物体不得过重、过满，并应注意：钢丝绳应根据用途保证足够的安全系数。凡表面磨损、腐蚀、断丝超过标准的，大死弯、断股、油芯外露的不得使用；吊钩除正确使用外，应有防止脱钩的保险装置；卡环在使用时，应使销轴和环底受力。8.3 规范现场施工用电，严禁乱拉乱接电线，必须保证一机、一闸、一锁、一漏的配置。非专职电气操作人员，不得操作电气设备，加强电器设备的安全操作管理，防止触电事件的发生8.4 文明施工：积极加强宣传教育，提高全体员工对文明施工的重要性的认识，在此基础上建立健全责任制和奖惩制度。尽可能的选用静音或低噪音施工机械，减少噪音污染。场地布置统一规划，原材料,成品、半成品计施工机具等要归类堆放整齐，各种物资材料按“质量环境职业安全健康管理体系”标准进行标识；对各项生产、设施、道路、管线、电力线路及各类物资放置场地实行平面动态管理。
