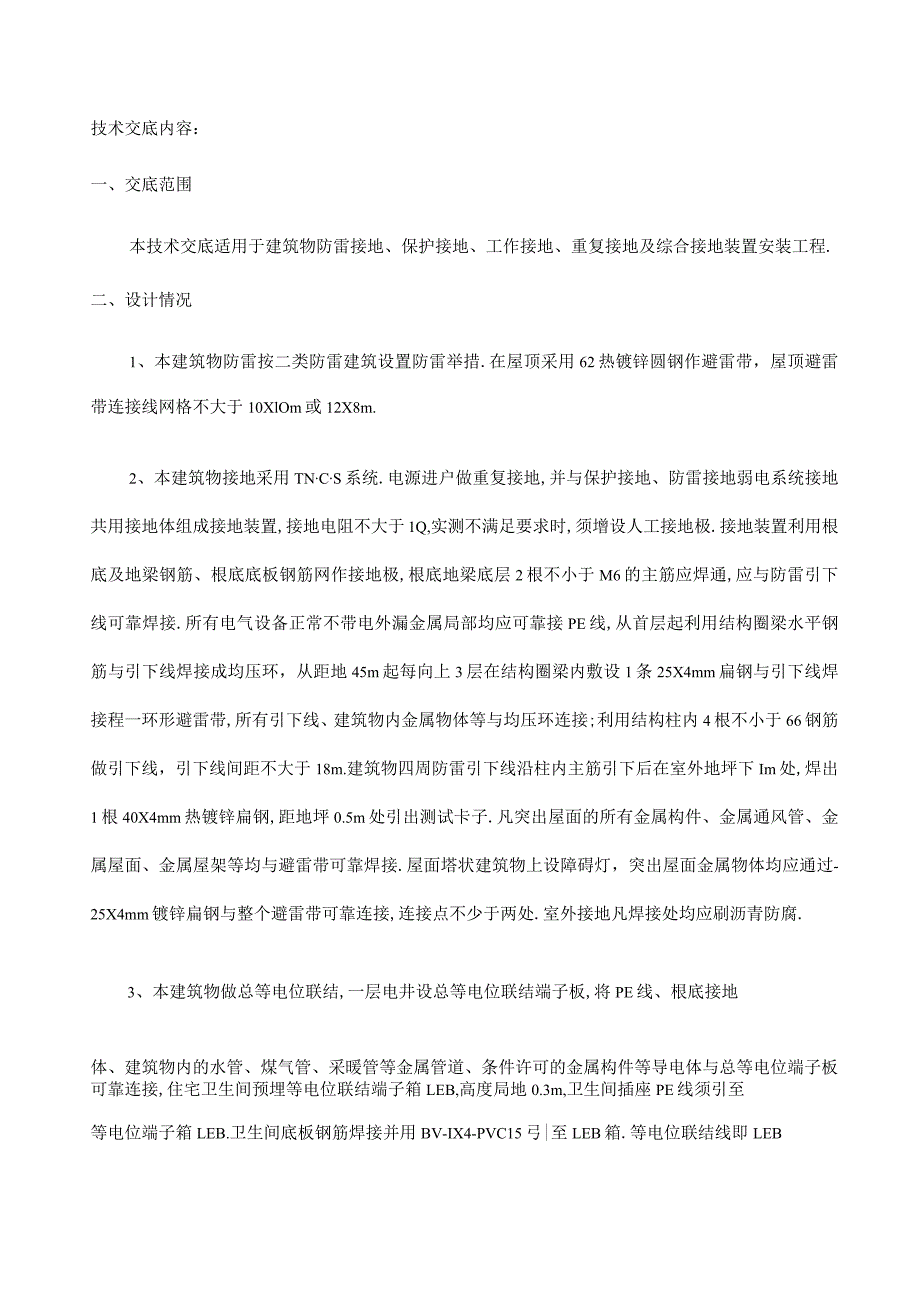

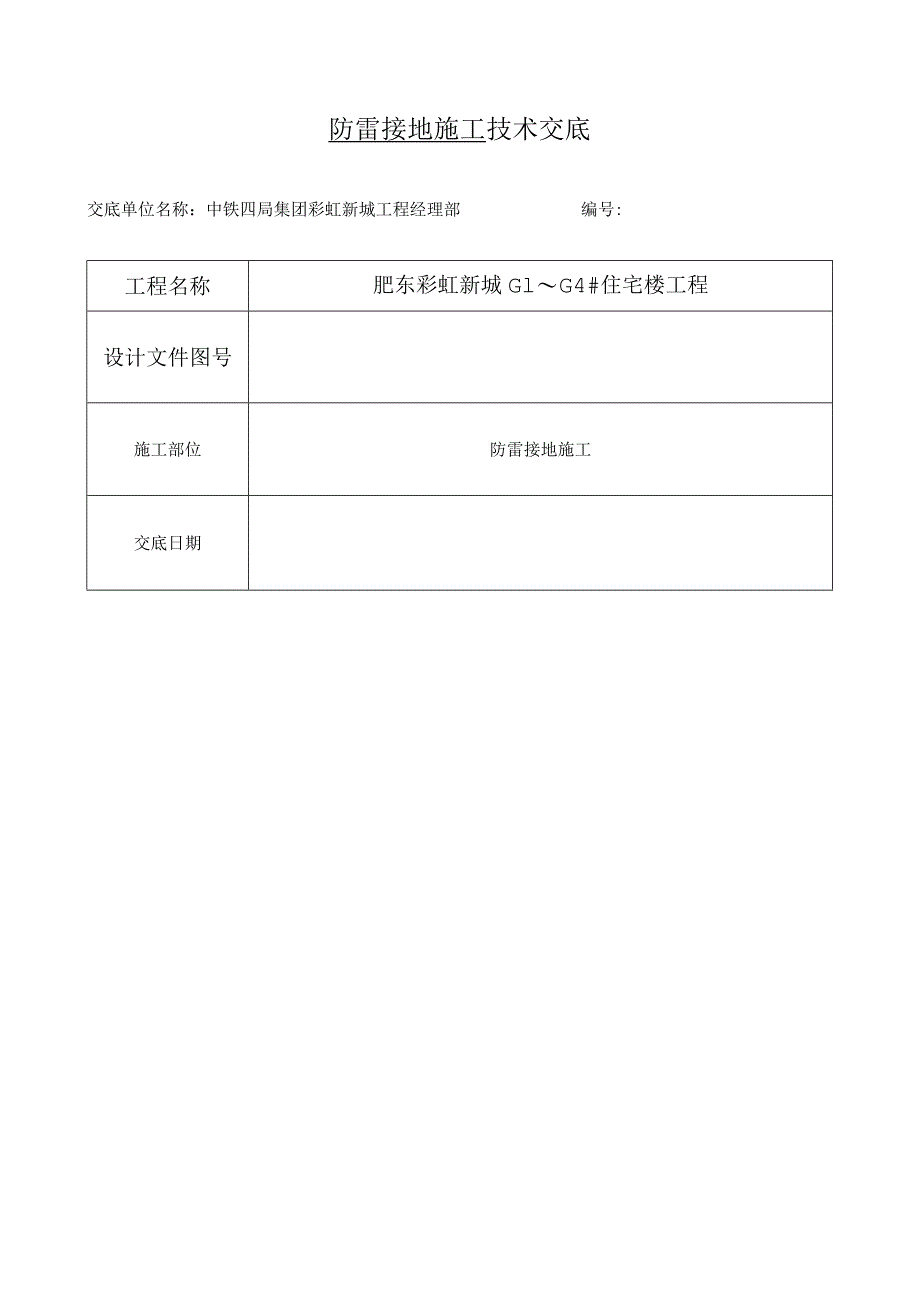

1、防雷接地施工技术交底交底单位名称:中铁四局集团彩虹新城工程经理部编号:工程名称肥东彩虹新城GlG4#住宅楼工程设计文件图号施工部位防雷接地施工交底日期技术交底内容:一、交底范围本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程.二、设计情况1、本建筑物防雷按二类防雷建筑设置防雷举措.在屋顶采用62热镀锌圆钢作避雷带,屋顶避雷带连接线网格不大于10XlOm或12X8m.2、本建筑物接地采用TNCS系统.电源进户做重复接地,并与保护接地、防雷接地弱电系统接地共用接地体组成接地装置,接地电阻不大于1Q,实测不满足要求时,须增设人工接地极.接地装置利用根底及地梁钢筋、根

2、底底板钢筋网作接地极,根底地梁底层2根不小于M6的主筋应焊通,应与防雷引下线可靠焊接.所有电气设备正常不带电外漏金属局部均应可靠接PE线,从首层起利用结构圈梁水平钢筋与引下线焊接成均压环,从距地45m起每向上3层在结构圈梁内敷设1条25X4mm扁钢与引下线焊接程一环形避雷带,所有引下线、建筑物内金属物体等与均压环连接;利用结构柱内4根不小于66钢筋做引下线,引下线间距不大于18m.建筑物四周防雷引下线沿柱内主筋引下后在室外地坪下Im处,焊出1根40X4mm热镀锌扁钢,距地坪0.5m处引出测试卡子.凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接.屋面塔状建筑物上设障

3、碍灯,突出屋面金属物体均应通过-25X4mm镀锌扁钢与整个避雷带可靠连接,连接点不少于两处.室外接地凡焊接处均应刷沥青防腐.3、本建筑物做总等电位联结,一层电井设总等电位联结端子板,将PE线、根底接地体、建筑物内的水管、煤气管、采暖管等金属管道、条件许可的金属构件等导电体与总等电位端子板可靠连接,住宅卫生间预埋等电位联结端子箱LEB,高度局地0.3m,卫生间插座PE线须引至等电位端子箱LEB.卫生间底板钢筋焊接并用BV-IX4-PVC15弓|至LEB箱.等电位联结线即LEB与卫生间浴盆、金属地漏、下水管等金属设施的连通有装修设计完成;在电气竖井内设一根40X4mm热镀锌扁钢作为等电位接地主干线

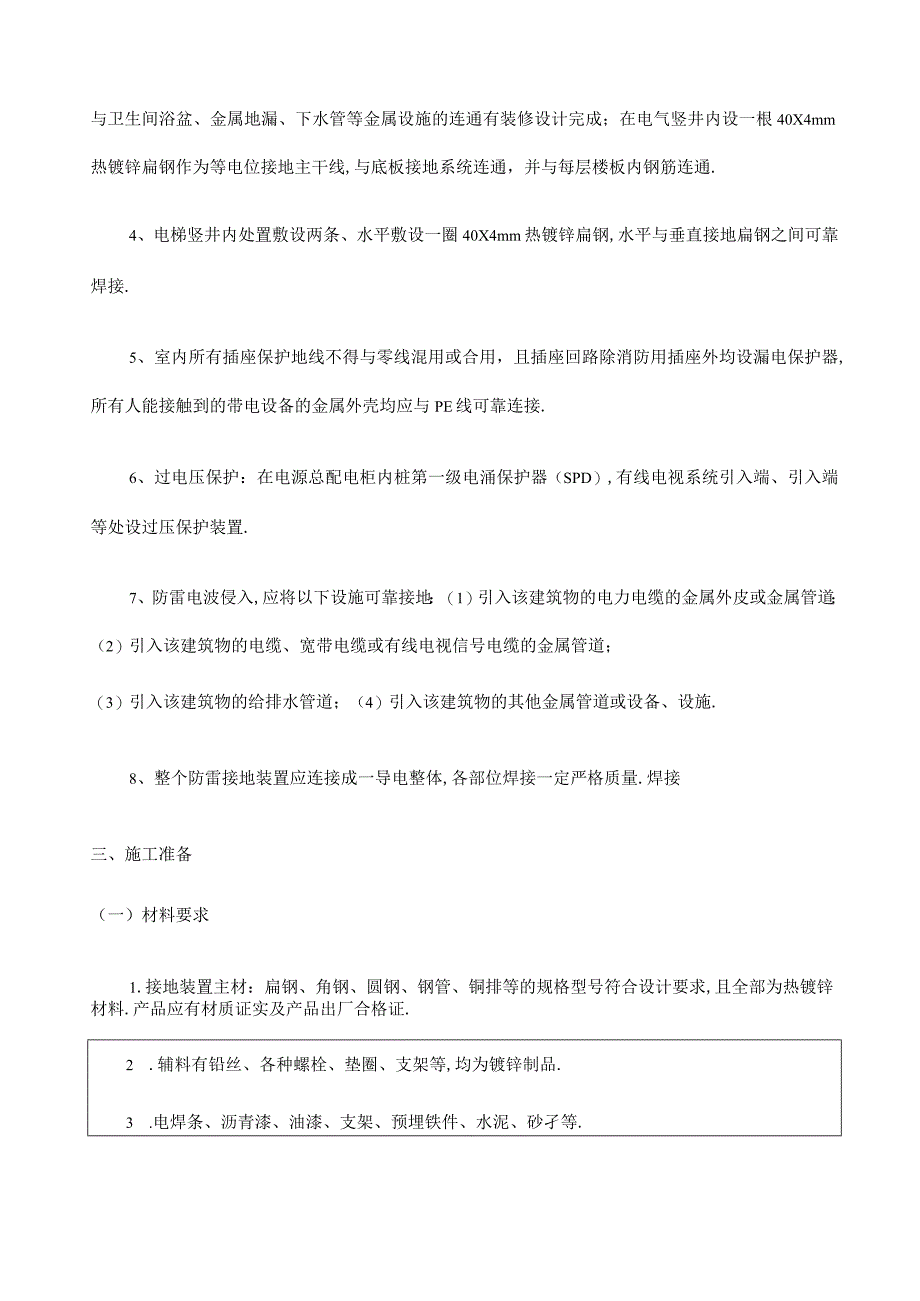

4、,与底板接地系统连通,并与每层楼板内钢筋连通.4、电梯竖井内处置敷设两条、水平敷设一圈40X4mm热镀锌扁钢,水平与垂直接地扁钢之间可靠焊接.5、室内所有插座保护地线不得与零线混用或合用,且插座回路除消防用插座外均设漏电保护器,所有人能接触到的带电设备的金属外壳均应与PE线可靠连接.6、过电压保护:在电源总配电柜内桩第一级电涌保护器(SPD),有线电视系统引入端、引入端等处设过压保护装置.7、防雷电波侵入,应将以下设施可靠接地:(1)引入该建筑物的电力电缆的金属外皮或金属管道;(2)引入该建筑物的电缆、宽带电缆或有线电视信号电缆的金属管道;(3)引入该建筑物的给排水管道;(4)引入该建筑物的其

5、他金属管道或设备、设施.8、整个防雷接地装置应连接成一导电整体,各部位焊接一定严格质量.焊接三、施工准备(一)材料要求1.接地装置主材:扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求,且全部为热镀锌材料.产品应有材质证实及产品出厂合格证.2 .辅料有铅丝、各种螺栓、垫圈、支架等,均为镀锌制品.3 .电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂孑等.(二)主要机具1 .手开工具:电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镉等.2 .电开工具:电锤、冲击钻、电气焊机具等.3 .测试器具:小线、线坠、卷尺、粉线袋等.4 .其他工具:大绳、绞磨(或倒链)、紧线器等.四、施工工艺(一)接

6、地装置安装1.人工接地体(极)安装接地体的加工:接地体应使用热镀锌钢材制作,长度不应小于2.5m.为便于打入,可将接地体一端加工成尖型.(2)挖沟:根据施工图要求及现场接地体的实际布置情况,沿接地体的线路挖深为0.8m-1m,底宽为O.5m的沟,沟底清理干净.(3)安装接地体(极):沟挖好后,应及时安装接地体和焊接接地干线.将接地体用手锤打人地中.土质较坚硬时,预防将接地体顶端打劈,可在顶端加护帽或焊一块钢板加以保护.当接地体顶端距离地面600mm时停止打入.接地体间的干线焊接:接地体间的连接干线一般采用40X4mm镀锌扁钢.首先应将镀锌扁钢调直,侧放于接地体一侧.从接地体一端开始,用接地卡子

7、卡住.接地极与扁钢焊接牢固.接地体安装完毕后,应对接地电阻进行测试.合格前方可进行回填,分层夯实.并做好电阻测试记录及电气接地装置隐检记录.2 .自然接地体安装利用根底及地梁钢筋、底板钢筋网做接地体.将钢筋搭接焊成方格形接地网.再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好,并在室外地面以下将柱内主筋焊好连接板,并将两根主筋用色漆做好标记,便于引出和检查,做好隐蔽检查,填写隐检记录.(二)接地干线安装接地干线应与接地体连接的扁钢或铜排相连接,分为室内与室外两种方式连接.室内接地干线明敷设1)顶留孔洞:按接地干线引至室外接地极数量及位置在穿墙部位预留孔洞.2)室内接地于线支

8、架固定:在砖墙(或加气混凝土墙、空心砖墙)上固定支持件时,应首先在支架固定处预留一个50X50mm的孔洞.墙砌好后,将支架放入孔内,用水泥砂浆将支架埋牢,待凝固后使用.在现浇混凝土墙上固定支架,可用金属膨胀螺栓固定,也可用预留孔洞的方法固定.3)明敷接地干线的安装要求接地干线应横平竖直,且距墙面高度一致.也可沿建筑物倾斜结构平行在直线段上,不应有上下起伏及弯曲情况.接地线引出建筑物内的外墙处应设置接地标志.室内接地线距地面高度不小于O3m,距墙面距离不小于IOmm.3 .引下线明敷设引下线支架安装1)应尽可能随土建结构施工预埋支架或铁件.2)根据施工图要求进行弹线并布置墙面固定点位置.3)用手

9、锤、塞子进行剔洞,洞的大小应不小于50X5Omm,深度不小于IOomm.4)首先埋注一条直线上的两端支架,然后用铅丝拉直线埋注中间支架.支架末端做成燕尾填充水泥砂浆时,洞内先用水浇湿.(2)引下线支架安装应符合以下规定:1)支架必须牢固,灰浆充填饱满,横平竖直.2)支架顶部一般应距建筑物外表100mm.3)两支架垂直间距不大于1.5m.间距应均匀,允许偏差30mm.垂直度每3m检查段允许偏差2%.但全长偏差不得大于IOmm.4)支架及固定件应采用镀锌材料.(3)引下线安装D引下线安装前,必须先将扁钢或圆钢调直,将引下线用大绳提升到最高点,放入每个支架卡子内,从断接卡处由下而上将卡子螺栓拧紧.断

10、接卡子处应进行焊接.焊接后,去除药皮,刷防锈漆.防雷引下线及接地体的连接应采用焊接,焊接处应补涂防腐剂.2)用镀锌螺栓将断接卡子与接地体引出的接地干线连接牢固.建筑物四角的外墙引下线在室外地面上0.5m处设测试卡子3)采用多根明装引下线时,为了便于测量接地电阻,以及检验引下线和接地线的连接状况,应在每条引下线放置断接卡子.4 .引下线暗敷设利用建筑物钢筋混凝土柱子或剪力墙内两根?12主筋通长焊接作为引下线,引下线间距不大于25m.所有外墙引下线在室外地下面Im处引出一根40X4热镀锌扁钢伸出室外,距外墙皮的距离1.5m.利用结构柱子主筋(直径不小于Mmm)作引下线时,先按设计要求找出柱子主筋位

11、置,然后油漆做好标记,距室外地坪0.5m处焊出测试点,随钢筋逐层串联焊接至顶层,焊接出一定长度的与避雷带连接线,搭接长度不应小于钢筋直径的10倍,做完后进行隐检,并做好隐检记录.(2)假设需单独敷设时,先将所需扁钢进行调直.然后将引下线的下端与接地体焊接好,并与断接卡子连接.随着结构施工的逐步增高,将引下线敷设于建筑物结构内至屋顶用出和避雷带连接的长度.如需中间接头应进行焊接,随着结构钢筋的隐检做好隐检,并填写记录.(3)引下线暗敷设应符合以下规定:1)引下线镀锌扁钢截面不得小于25X4mm;镀锌圆钢直径不得小于12mm.2)引下线必须在距地面以上0.5m处做断接卡子或测试点.断接卡子所用螺栓

12、的直径不得小于Iomm,并需加镀锌垫圈和镀锌弹簧垫圈.3)从接闪器到接地体,引下线的敷设路径,应尽可能短而直.4)引下线的固定点间距离不应大于2m.5)利用混凝土柱内钢筋作为引下线时,必须将焊接的地线连接到首层、配电盘处并连接到接地端子上,可在接地端子处测量接地电阻.5.避雷带、均压环安装利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑物防水保护层内.并应与暗敷的避雷网和防雷引下线焊接.(2)利用结构圈梁里的主筋做均压环时,应将不少与两根的主筋焊成闭合环路,并与每个防雷引下线焊接牢固.在金属门窗处留出与金属门窗的连接头(不少于两点).(3)用扁钢敷设在建筑外墙四周的均压环,应与周围各引下线可靠焊接成

13、一体.利用屋面金属扶手栏杆做避雷带时,拐弯处应弯成圆弧活弯,栏杆应与接地引下线可靠焊接.(5)屋顶明敷避雷带的做法可参考明敷防雷引下线的安装.避雷带(或均压环)安装应符合以下规定:1)避雷带(避雷线)采用的圆钢直径不小于12mm,扁钢不小于25X4mm.2)避雷带明敷设时,支架的高度不低于(Mm,支点的间距不应大于LOm.3)建筑物内外墙上的金属门窗加工订货时,应考虑与均压环或避雷引下线的连接举措.4)钢结构、玻璃幕墙建筑所有钢质(或其他金属)结构体必须通过均压环、引下线等与避雷装置可靠连接,连接方法可根据相关要求采用压接或焊接.5)节日彩灯沿避雷带平行敷设时,在避雷带的高度应高于彩灯顶部;当

14、彩灯垂直敷设时,吊挂彩灯的金属线应可靠接地,同时应考虑彩灯限制电源箱处安装低压避雷器或采取其他防雷击举措.6.避雷网安装避雷网安装材料安装前应进行调直.(2)暗敷避雷网可埋在屋顶防水保护层内,所有连接点均应焊接,并同引下线连成一体.(3)所有突出屋面的金属体都必须与避雷网焊接成一体.建筑物的变形缝处避雷线应留出伸缩裕量.(5)如用混凝土支座明敷设,将预制好的混凝土支座分档摆好.两端拉直线,然后将其他支座用砂浆找平找直并固定.在屋顶采用?12热镀锌圆钢作避雷带,屋顶避雷带连接线网格不大于IOmXlOm或12mX8m避雷网安装应符合以下规定:1)明装避雷线应平直、牢固,距离建筑物外表高度应一致,平

15、直度每2m检查段允许偏差3%.,但全长不得超过IOmm.2)避雷线弯曲处不得小于90。,弯曲半径不得小于圆钢直径的10倍.五、质量标准(一)主控工程1 .人工接地装置或利用建筑物根底钢筋的接地装置必须在地面以上按设计要求位置设测试点.2 .测试接地装置的接地电阻值必须符合设计要求.3 .防雷接地的人工接地装置的接地干线埋设,经人行通道处埋地深度不应小于1m,且应采取均压举措或在其上方铺设卵石或沥青地面.4 .接地模块顶面埋深不应小于0.6m,接地模块间距不应小于模块长度的3-5倍.接地模块埋设基坑,一般为模块外形尺寸的121.4倍,且在开挖深度内详细记录地层情况.5 .接地模块应垂直或水平就位,不应倾斜设置.保持与原上层接触良好.6 .暗敷在建筑物抹灰层内的引下线应有卡钉分段固定;明敷的引下线应平直、无急弯,与支架焊接处,油漆防腐,且无遗漏.7 .变压器室、上下压开关室内的接地干线应有不少于2处与接地装置引出于线连接.8 .当利用金属构件、金属管道做接地线时,应在构件或管道与接地干线间焊接金属跨接线.9 .建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路,且与避雷引下线连接可靠.(二)一般工程1 .接地装置应位置正确,焊接固定的焊缝饱满无遗漏,螺
