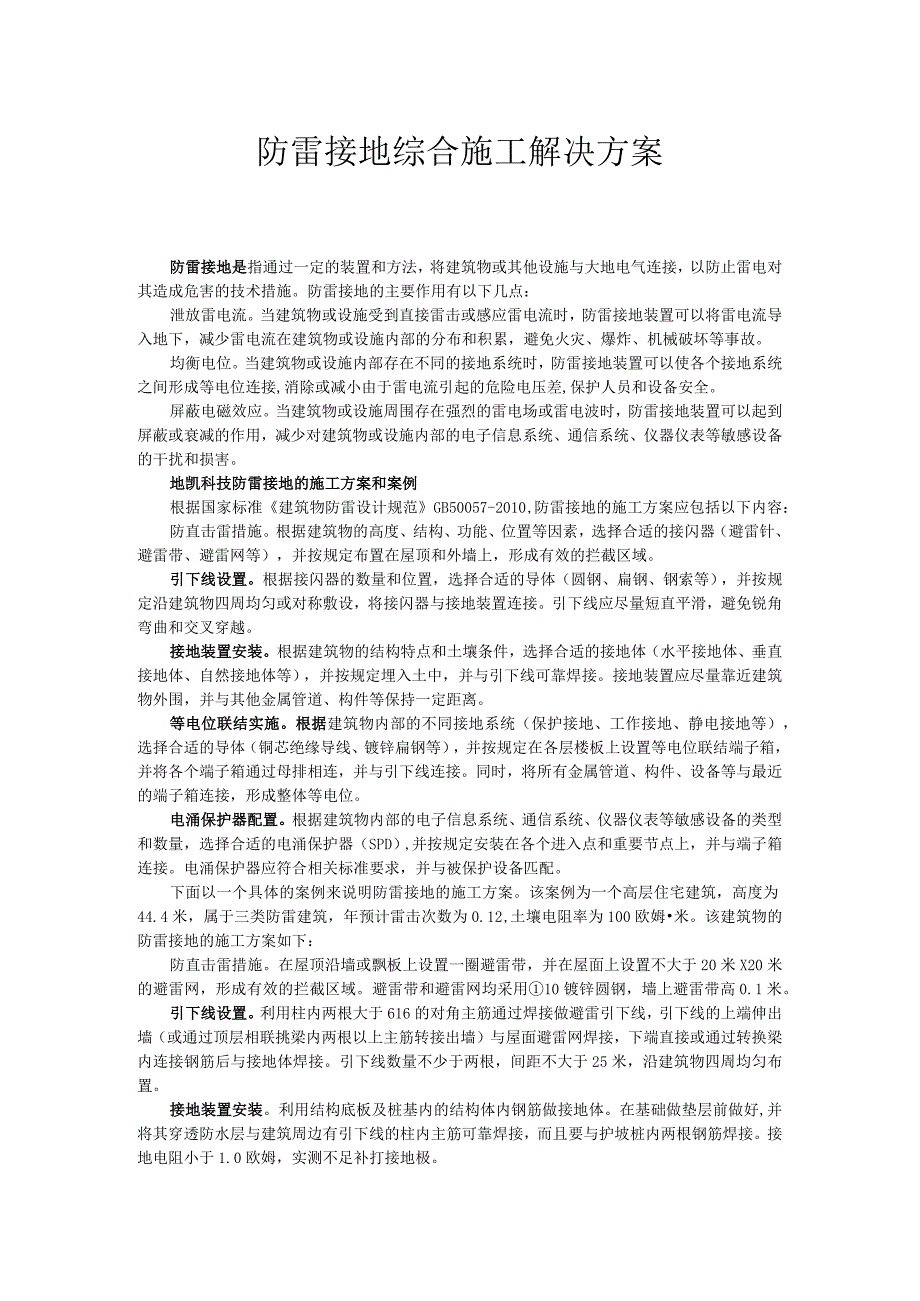

1、防雷接地综合施工解决方案防雷接地是指通过一定的装置和方法，将建筑物或其他设施与大地电气连接，以防止雷电对其造成危害的技术措施。防雷接地的主要作用有以下几点：泄放雷电流。当建筑物或设施受到直接雷击或感应雷电流时，防雷接地装置可以将雷电流导入地下，减少雷电流在建筑物或设施内部的分布和积累，避免火灾、爆炸、机械破坏等事故。均衡电位。当建筑物或设施内部存在不同的接地系统时，防雷接地装置可以使各个接地系统之间形成等电位连接,消除或减小由于雷电流引起的危险电压差,保护人员和设备安全。屏蔽电磁效应。当建筑物或设施周围存在强烈的雷电场或雷电波时，防雷接地装置可以起到屏蔽或衰减的作用，减少对建筑物或设施内部的电
2、子信息系统、通信系统、仪器仪表等敏感设备的干扰和损害。地凯科技防雷接地的施工方案和案例根据国家标准建筑物防雷设计规范GB50057-2010,防雷接地的施工方案应包括以下内容：防直击雷措施。根据建筑物的高度、结构、功能、位置等因素，选择合适的接闪器（避雷针、避雷带、避雷网等），并按规定布置在屋顶和外墙上，形成有效的拦截区域。引下线设置。根据接闪器的数量和位置，选择合适的导体（圆钢、扁钢、钢索等），并按规定沿建筑物四周均匀或对称敷设，将接闪器与接地装置连接。引下线应尽量短直平滑，避免锐角弯曲和交叉穿越。接地装置安装。根据建筑物的结构特点和土壤条件，选择合适的接地体（水平接地体、垂直接地体、自然接
3、地体等），并按规定埋入土中，并与引下线可靠焊接。接地装置应尽量靠近建筑物外围，并与其他金属管道、构件等保持一定距离。等电位联结实施。根据建筑物内部的不同接地系统（保护接地、工作接地、静电接地等），选择合适的导体（铜芯绝缘导线、镀锌扁钢等），并按规定在各层楼板上设置等电位联结端子箱，并将各个端子箱通过母排相连，并与引下线连接。同时，将所有金属管道、构件、设备等与最近的端子箱连接，形成整体等电位。电涌保护器配置。根据建筑物内部的电子信息系统、通信系统、仪器仪表等敏感设备的类型和数量，选择合适的电涌保护器（SPD）,并按规定安装在各个进入点和重要节点上，并与端子箱连接。电涌保护器应符合相关标准要求，
4、并与被保护设备匹配。下面以一个具体的案例来说明防雷接地的施工方案。该案例为一个高层住宅建筑，高度为44.4米，属于三类防雷建筑，年预计雷击次数为0.12,土壤电阻率为100欧姆米。该建筑物的防雷接地的施工方案如下：防直击雷措施。在屋顶沿墙或飘板上设置一圈避雷带，并在屋面上设置不大于20米X20米的避雷网，形成有效的拦截区域。避雷带和避雷网均采用10镀锌圆钢，墙上避雷带高0.1米。引下线设置。利用柱内两根大于616的对角主筋通过焊接做避雷引下线，引下线的上端伸出墙（或通过顶层相联挑梁内两根以上主筋转接出墙）与屋面避雷网焊接，下端直接或通过转换梁内连接钢筋后与接地体焊接。引下线数量不少于两根，间距

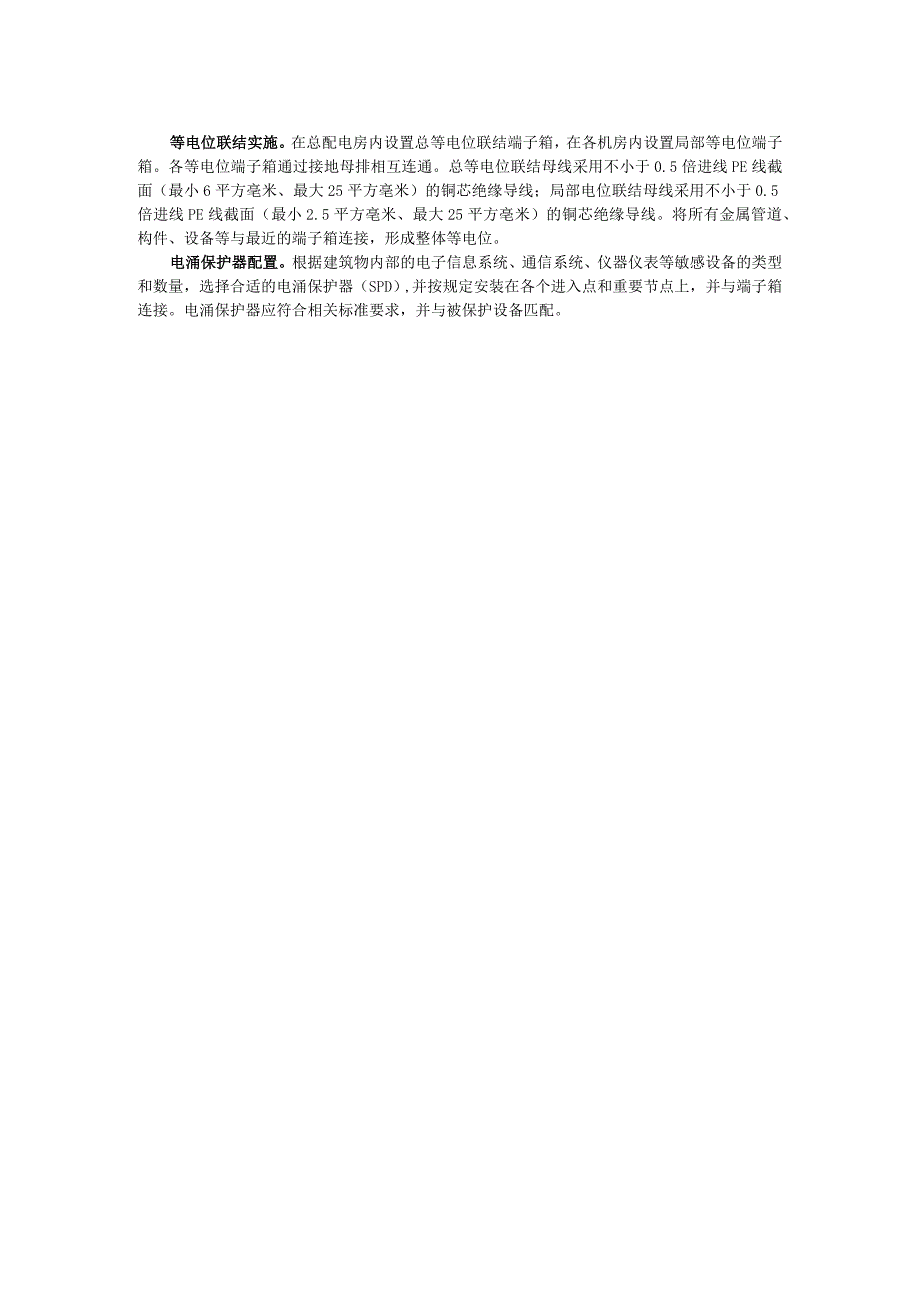

5、不大于25米，沿建筑物四周均匀布置。接地装置安装。利用结构底板及桩基内的结构体内钢筋做接地体。在基础做垫层前做好,并将其穿透防水层与建筑周边有引下线的柱内主筋可靠焊接，而且要与护坡桩内两根钢筋焊接。接地电阻小于1.0欧姆，实测不足补打接地极。等电位联结实施。在总配电房内设置总等电位联结端子箱，在各机房内设置局部等电位端子箱。各等电位端子箱通过接地母排相互连通。总等电位联结母线采用不小于0.5倍进线PE线截面（最小6平方亳米、最大25平方亳米）的铜芯绝缘导线；局部电位联结母线采用不小于0.5倍进线PE线截面（最小2.5平方亳米、最大25平方亳米）的铜芯绝缘导线。将所有金属管道、构件、设备等与最近的端子箱连接，形成整体等电位。电涌保护器配置。根据建筑物内部的电子信息系统、通信系统、仪器仪表等敏感设备的类型和数量，选择合适的电涌保护器（SPD）,并按规定安装在各个进入点和重要节点上，并与端子箱连接。电涌保护器应符合相关标准要求，并与被保护设备匹配。
