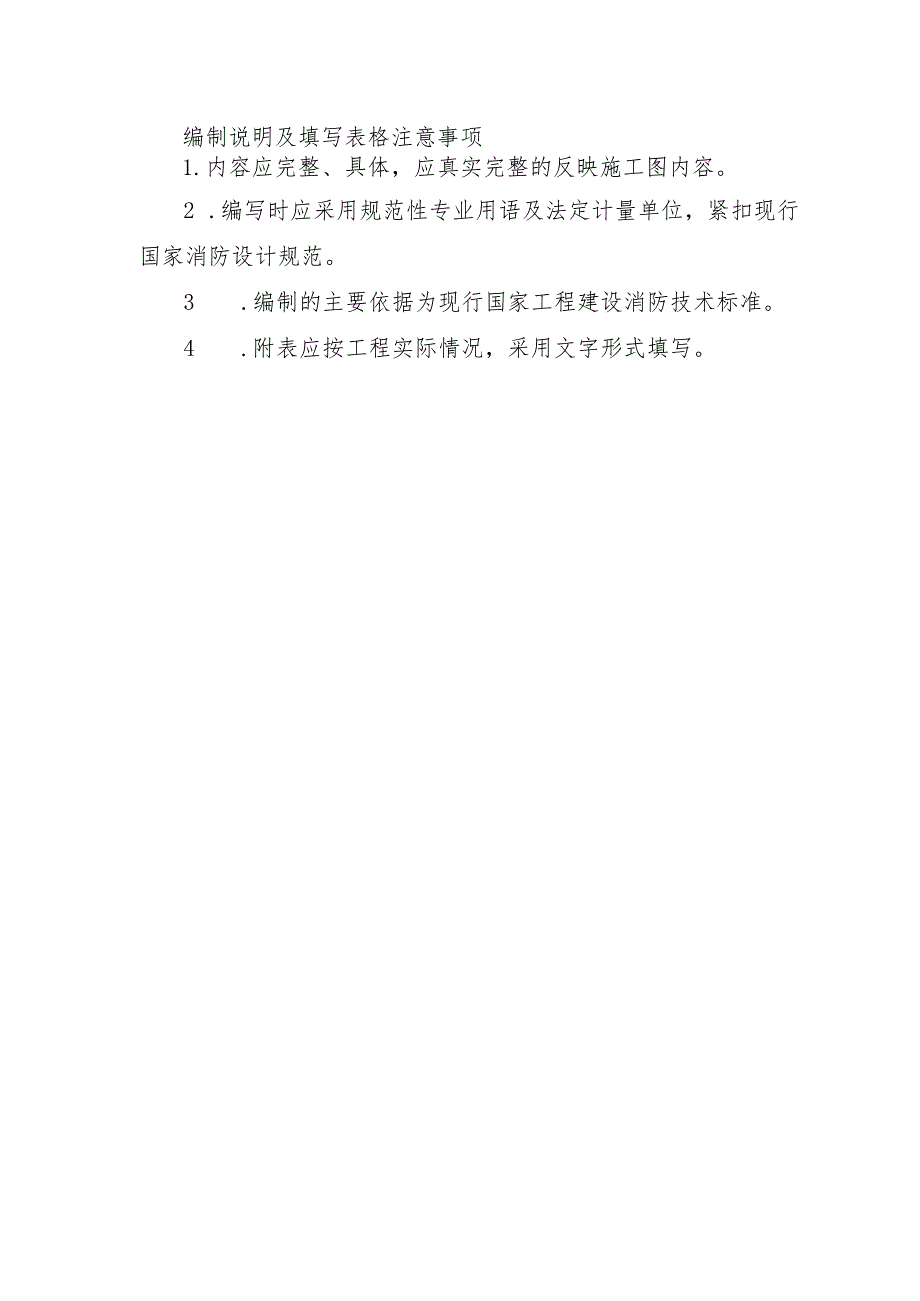

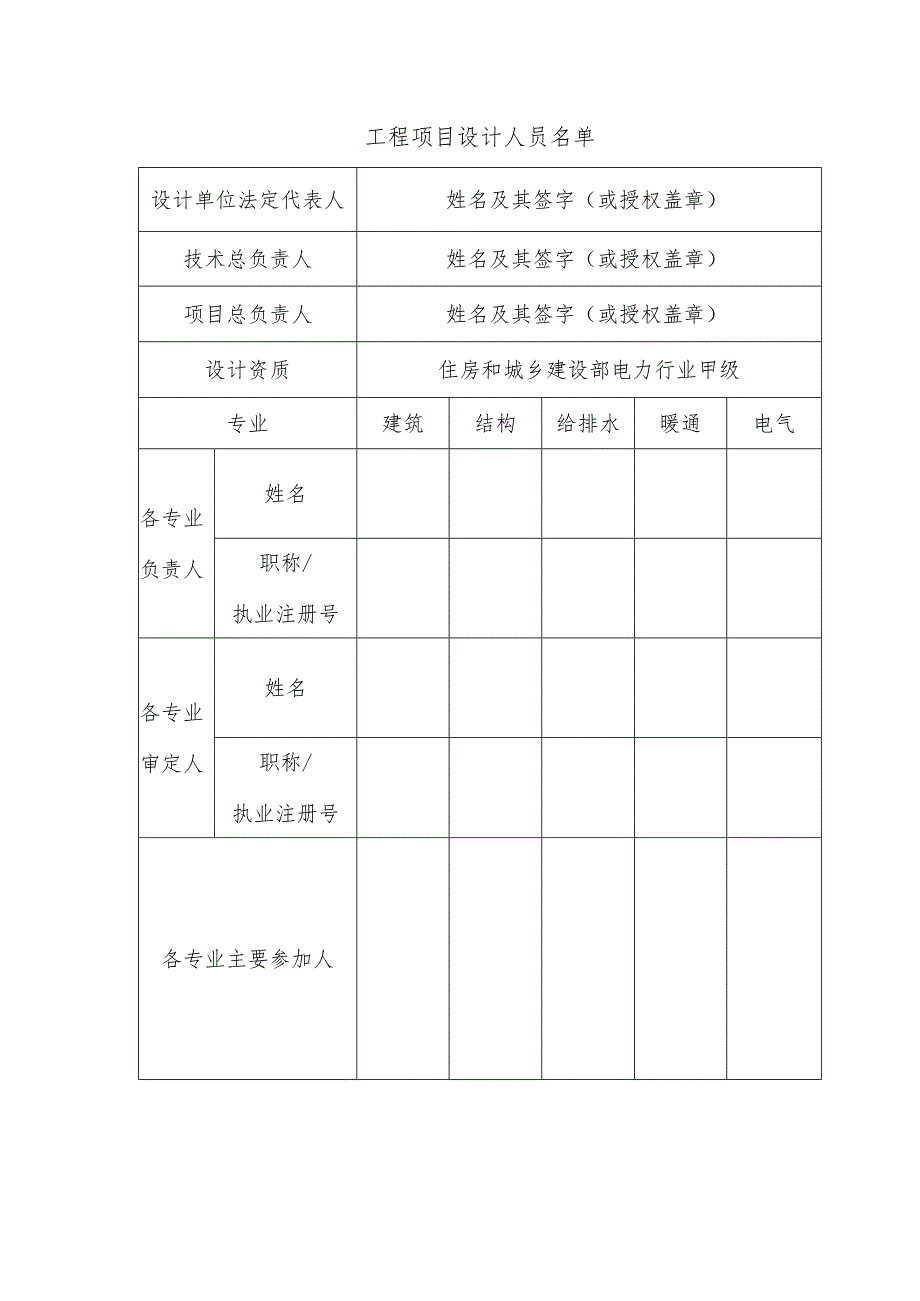

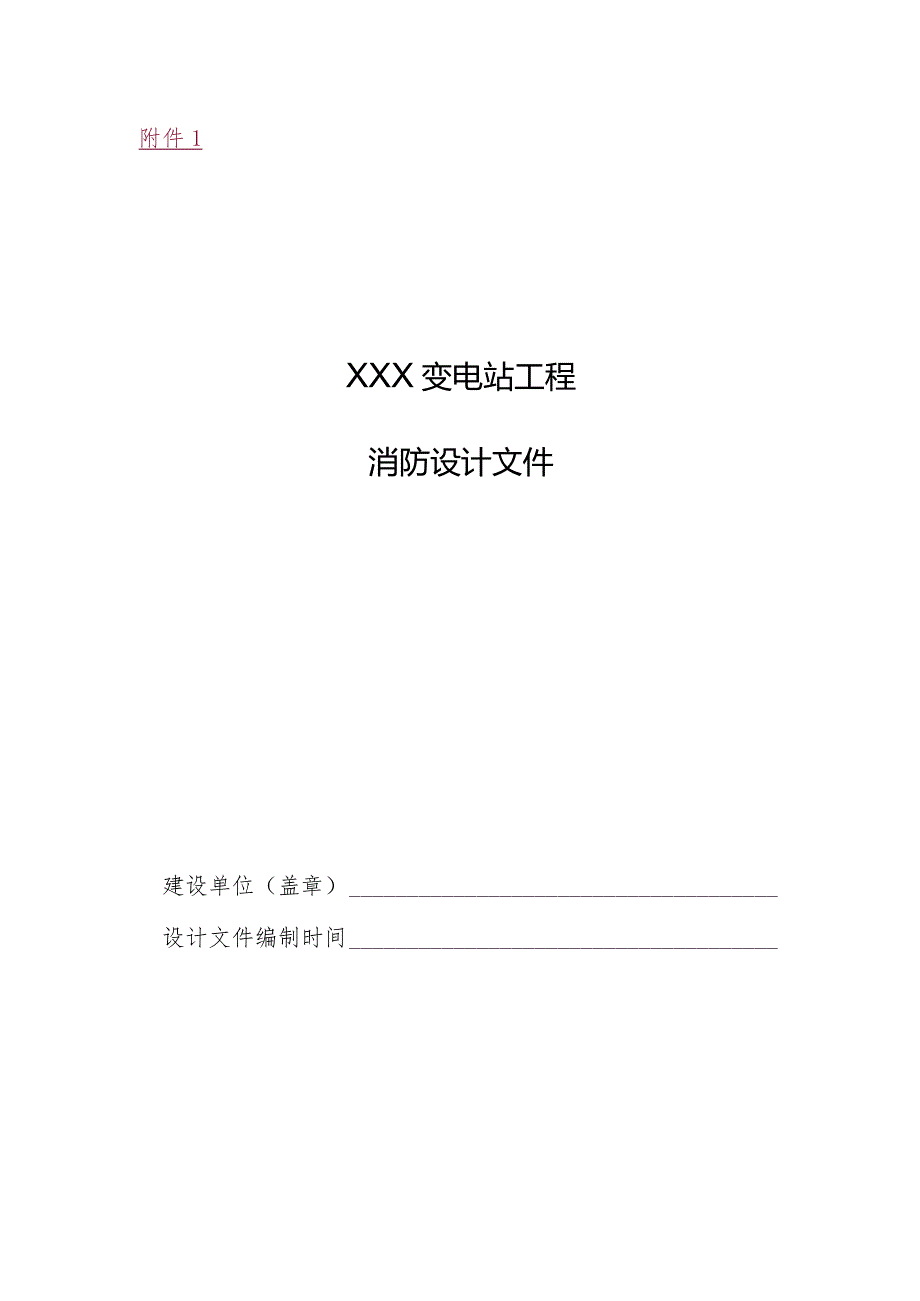

1、附件1XXX变电站工程消防设计文件建设单位（盖章）设计文件编制时间编制说明及填写表格注意事项1.内容应完整、具体，应真实完整的反映施工图内容。2 .编写时应采用规范性专业用语及法定计量单位，紧扣现行国家消防设计规范。3 .编制的主要依据为现行国家工程建设消防技术标准。4 .附表应按工程实际情况，采用文字形式填写。工程项目设计人员名单设计单位法定代表人姓名及其签字（或授权盖章）技术总负责人姓名及其签字（或授权盖章）项目总负责人姓名及其签字（或授权盖章）设计资质住房和城乡建设部电力行业甲级专业建筑结构给排水暖通电气各专业负责人姓名职称/执业注册号各专业审定人姓名职称/执业注册号各专业主要参加人总目

2、录第一部分设计说明书第二部分设计图纸第一部分：设计说明书目录L工程设计依据U1.l设计所执行的主要法律法规以及其他相关文件U1.2设计所采用的主要标准1工.1国家标准U1.2.2行业标准2县级以上政府有关主管部门的项目批复性文件2S1.4火灾危险性类别332.工程建设的规模和设计范围332.1 工程的设计规模及项目组成332 .2分期建设情况333 .3本设计承担的设计范围与分工334 .总指标445 .标准执行情况446 .总平面446.1 场地所在地的名称及在城市（镇）中的位置445.2场地所在地的气象与地质条件445.3场地内原有建构筑物保留、拆除情况5.4场地内建构筑物满足防火间距情况

3、5&5.5场地内建构筑物与周边建构筑物满足防火间距情况.西56功能分区665.7 竖向布置方式665.8 出入口的布置好5. 9道路主要的设计技术条件776. io消防车道g7. 建筑和结构rU7.1 项目建筑概况好6.2建筑设计防火设计说明886. 3结构设计防火设计说明6.4 建筑保温996.5 室内外装修996.6 门窗防火性能及用料说明10446.7幕墙及特殊屋面工程的防火技术要求IOlO7.消防电气IOlO7.1消防电源IOiO7.2消防设备IOW7.3消防应急照明和疏散指示系统IlU7. 4火灾自动报警系统12127.5 电缆及电缆敷设13447.6 电缆防火措施13447.7 蓄

4、电池室防爆措施三A7.8 防火门监控系统1417.9 防给水和灭火设施14148. 1消防水源14448. 2消防水泵房14448. 3室外消防给水和消火栓系统14448.4室内消火栓系统14448.5消防蓄水池158.6其他灭火设施158.6.1主变压器固定式灭火设施158.6.2移动式灭火器配置168.6.3电缆夹层与竖井灭火设施1648.6.4气体灭火系统1741.1 7含油设备事故排油179.防烟排烟及防火防爆17W1.2 1防烟设计171.3 排烟设计18441.4 防火措施184S1.5 防爆设计19101 .工程设计依据1. 1设计所执行的主要法律法规以及其他相关文件本工程设计所

5、执行的主要法律法规及涉及的相关文件名称及文号，如：(1)中华人民共和国消防法(国家主席令第六号，2019年主席令第二十九号修改)(2)中华人民共和国安全生产法(中华人民共和国主席令(2014)第13号)1.2 采用的主要标准1.3 .1国家标准(1)建筑设计防火规范GB50016(2)火力发电厂与变电站设计防火标准GB50229(3)建筑内部装修设计防火规范GB50222(4)工业企业总平面设计规范GB50187(5)建筑钢结构防火技术规范GB51249(6)建筑防烟排烟系统技术标准GB51251(7)消防给水及消火栓系统技术规范GB50974(8)泡沫灭火系统技术标准GB50151(9)气体

6、灭火系统设计规范GB50370(10)水喷雾灭火系统技术规范GB50219(11)细水雾灭火系统技术规范GB50898(12)建筑灭火器配置设计规范GB50140(13)自动喷水灭火系统设计规范GB50084(14)干粉灭火系统设计规范GB50347(15)火灾自动报警系统设计规范GB50116(16)工业建筑供暖通风与空气调节设计规范GB50019(17)电力工程电缆设计标准GB50217(18)消防应急照明和疏散指示系统技术标准GB513091.2.2行业标准(1)电力设备典型消防规程DL5027(2)变电站总布置设计技术规程DL/T5056(3)变电站建筑结构设计技术规程DL/T5457

7、(4)22OkV75OkV变电站设计技术规程DL/T5218(5)22OkV50OkV户内变电站设计规程DL/T5496(6)变电站和换流站给水排水设计规程DL/T5143(7)油浸变压器排油注氮装置技术规程CECS187(8)发电厂供暖通风与空气调节设计规范DL/T50351.4 县级以上政府有关主管部门的项目批复性文件本工程所涉及的县级以上政府有关主管部门的项目批复性文件，应注明有关批复性文件名称及文号，如：(1)关于XX建设项目选址意见的函(注明文号)(2)关于XX项目环境影响报告书的批复(注明文号)(3)关于XX项目水土保持方案报告书的批复(注明文号)(4)中华人民共和国建设用地规划许

8、可证(注明证号)(5)中华人民共和国建设工程规划许可证(注明证号)（6）关于XX项目核准的批复（注明文号）（7）纳入省（市）政府（发改委）重点建设项目的有关文件1.5 火灾危险性类别变电站的危险性物质主要为绝缘油，闪点不小于135（。本工程设计范围内共计XX个建构筑物，其中XX、XX等XX个建构筑物火灾危险类别为“丙类；XX、XX等XX个建构筑物火灾危险类别为“丁类”；XX、XX等XX个建构筑物火灾危险类别为“戊类二2.工程建设的规模和设计范围2. 1工程的设计规模及项目组成设计规模及远期建设情况序号项目名称内容1主变压器台数及容量本期XXXXXMVA,远期XXXXXMVA2无功补偿分组及容量

9、（含油设备）本期XXXXXXXXMVar（电容器），XXXXXXXXMvar（电抗器）；远期XXXXXXXXMVar（电容器），XXXXXXXXMVar（电抗器）3变电站运行管理模式本、远期均为无人值守4建筑方案建筑采用XX结构，总建筑面积：XXma2. 2分期建设情况本工程XX（一次性/分期）建设完成。2.3本设计承担的设计范围与分工（若设计单独完成，按以下内容描述）本工程设计由XX公司单独完成。（若设计合作完成，按以下内容描述）本工程设计由XX公司与XX公司共同完成。其中XX公司负责XX的设计工作，XX公司负责XX的设计工作。3.总指标主要技术指标序号指标名称单位数量备注1总用地面积m2X

10、X亩2围墙内占地面积m2XX亩3总建筑面积m24建筑高度m最大建筑高度5建筑占地面积m26道路用地面积m27绿地面积m28容积率9建筑密度%10绿地率%4.标准执行情况本工程共执行强制性条文XX条，非强制性条文XX条。5.总平面5.1场地所在地的名称及在城市（镇）中的位置站址位于陕西省XX市XX县/区XX镇，距XX市区/县城约XXkm,距XX镇约XXknb站址北侧是XX,南侧是XX,西侧是XX,东侧是XX。与最近消防站的距离约XXkmo5.2场地所在地的气象与地质条件站址所在地属XX气候，平均气温为XX,极端最高气温为XX,极端最低气温为XX,年平均降水量XXmm,平均风速XXms,最大风速X

11、Xms,最大冻土深度XXcmo站址所在地的地层岩性分布为XX;XX（有/无）不良地质作用。5.3场地内原有建构筑物保留、拆除情况保留场地内XX建筑，拆除场地内XX建筑或不涉及。5.4场地内建构筑物满足防火间距情况变电站内建（构）筑物的防火间距（01）名称丙、丁、戊类生产建筑生活建筑可燃介质电容器含油设备事故油池丙、丁、戊类生产建筑x/yx/yx/yx/yx/y生活建筑x/yx/yx/yx/yx/y可燃介质电容器x/yx/yx/yx/y含油设备yyy事故油池x/yx/yx/yx/y（分子X为规范要求防火间距，分母y为本工程设计防火间距）5.5场地内建构筑物与周边建构筑物满足防火间距情况变电站与站

12、外建、构筑物的防火间距（m）东侧西侧南侧北侧名称（建筑分（建筑分（建筑分（建筑分类、耐火等类、耐火类、耐火等类、耐火级）等级）级）等级）丙、丁、戊类生产建筑x/yx/yx/yx/y生活建筑x/yx/yx/yy可燃介质电容器yyyy含油设备yyyy事故油池yyyx/y（分子X为规范要求防火间距，分母y为本工程设计防火间距）5.6功能分区（户外变电站按以下内容描述）本工程主要分为三个区域，包括75OkV/33OkV配电装置区、主变压器及无功补偿区、330kV/110kV配电装置区。（户内变电站按以下内容描述）本工程站内设置一栋配电装置楼，楼内设置主变压器及配电装置专用房间。（半户内变电站按以下内容

13、描述）本工程站内设置一栋配电装置楼，楼内设置配电装置专用房间。户外布置主变压器。1.7 竖向布置方式本工程站址位于XX,东西长约XXm,南北宽约XXmo场地呈现XX高XX低，自然地面标高在XX-XX米（黄海高程）之间，整个场地由XX向XX坡向。场地平整采用平坡式或台阶式布置，应自XX向XX顺自然地形坡向。设计场地坡向由东向西坡度为XX%O,由北向南坡度为XX%O,消防车道的坡度均小于XX%O1.8 出入口的布置变电站设置出入口XX个，位于站区XX侧、XX侧。5. 9道路主要的设计技术条件变电站的进站道路采用xx（公路/城市）型，道路宽度为XXm,站区大门至主变压器的运输道路宽度为XXm,至高压电抗器的运输道路宽度为XXm,变电站主干道的转弯半径为XXmo路面结构为XXo5 .10消防车道站内主要环形消防车道的净宽度为XXm,转弯半径为XXm;消防车道的坡度为XX%。环形消防车道有XX处与其他车道相通。尽头式消防车道的回车场的面积为XXmXXXn1。消防车道的路面、救援操作场地（高层建筑周边设置，一般站不需要）、消防车道
