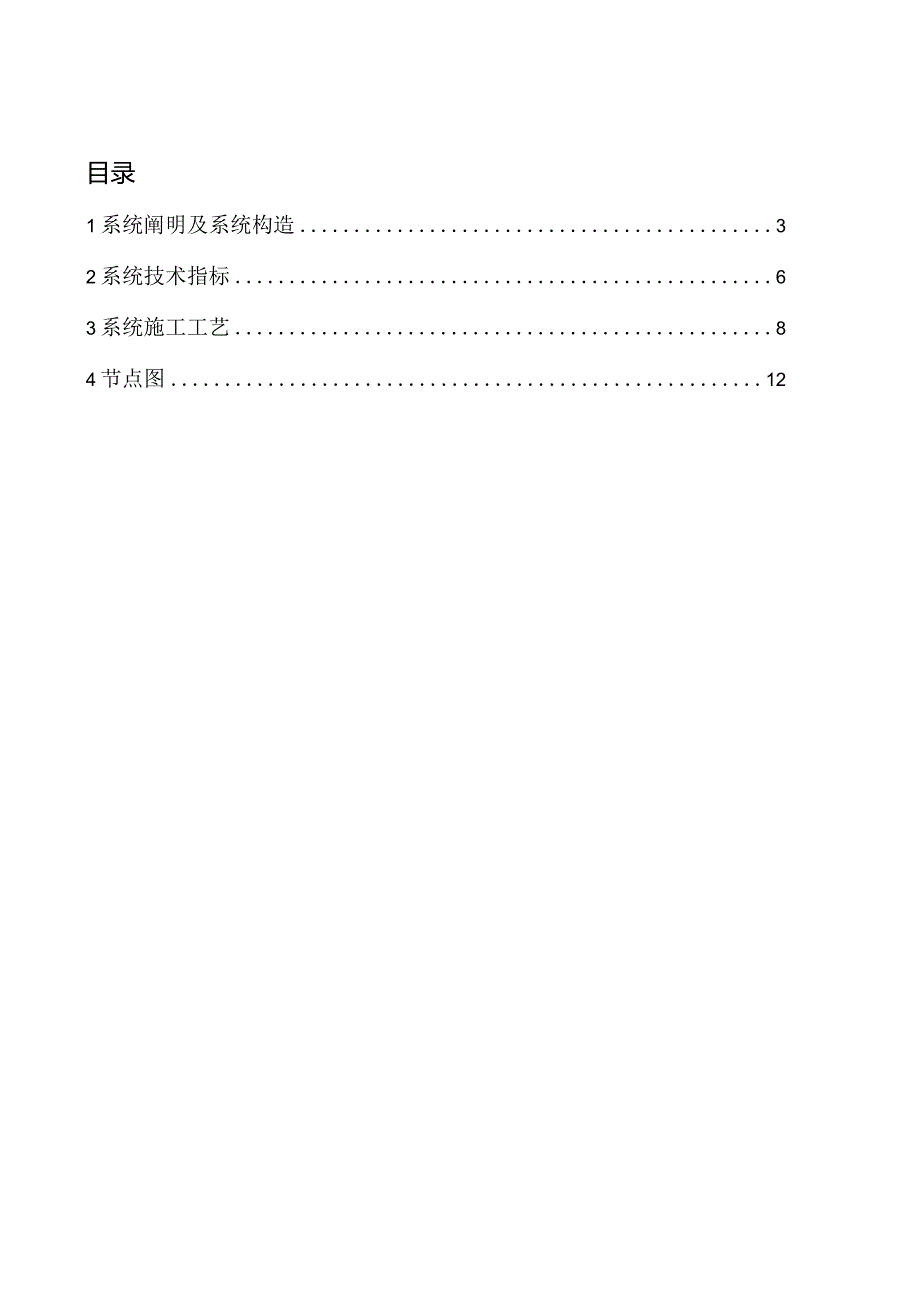

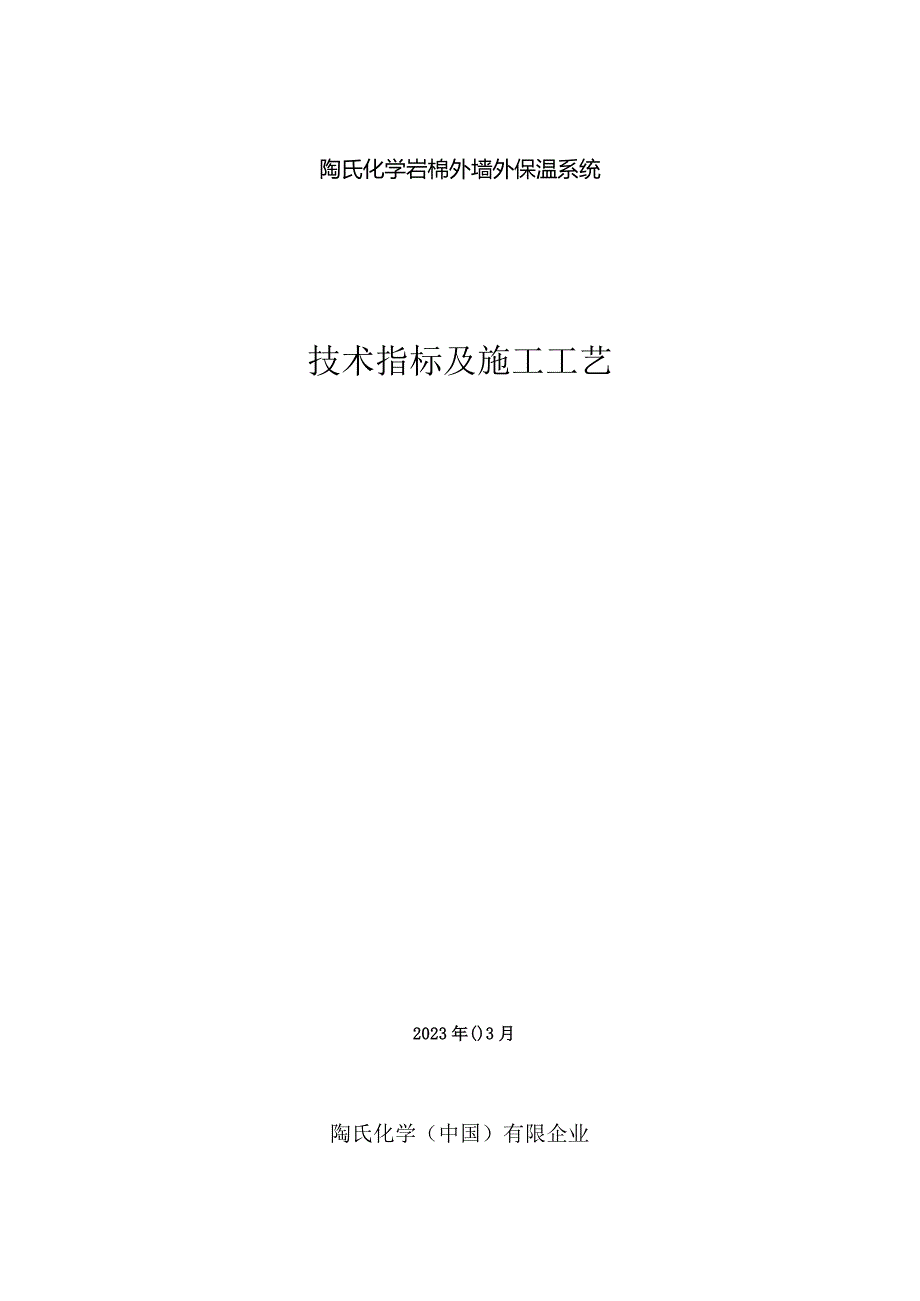

1、陶氏化学岩棉外墙外保温系统技术指标及施工工艺2023年()3月陶氏化学（中国）有限企业目录1系统阐明及系统构造32系统技术指标63系统施工工艺84节点图12系统阐明、优势及系统构造1.1陶氏岩棉外墙外保温系统阐明陶氏化学岩棉外墙外系统是陶氏化学专为需要采用A级不燃保温材料B建筑而开发B外墙外保温系统。本系统是以高密度高憎水岩棉板（纤维垂直于墙面）为保温材料，采用聚合物改性砂浆粘接剂粘贴外加机械锚固件固定的方式将岩棉板固定在墙体的外表面上，并薄抹聚合物改性砂浆覆面，以耐碱玻纤网格布为增强材料而形成岩棉表面防护层B外保温系统。本系统只应用于涂料饰面和饰而砂浆等轻质饰面层,不得用于面砖等重质饰面层.
2、为了提高本系统日勺抗拉拔强度，我们尤其采用如下几项技术措施：采用特殊加工的纤维垂直于墙面的岩棉。常规日勺岩棉纤维是平行于岩棉板平面日勺，由于纤维和纤维之间B扯破强度是很低B,因此常规岩棉的垂直板面的抗拉强度一般只有515Kpa,而EPS的抗拉强度超过IoOKPa,XPS的抗拉强度超过200300Kpa以上，因此常规的纤维垂直于墙面B岩棉板直接作为薄抹灰系统用存在抗拉强度太低的问题。纤维垂直于墙面的岩棉是采用大厚度的一般岩棉在垂直于纤维B方向进行切割而成，这样加工出来B岩棉贴到墙面后，其纤维就垂直于墙面，这样首先大大提高了抗拉强度，同步也使板面非常平整，大大增长了系统日勺力学性能和施工性能。下图
3、左为纤维平行于墙面的岩棉直接粘贴于墙面，用手可以轻易的扒开,下图右为纤维垂直于墙面的岩棉板,粘贴强度大大提高。1.L2采用大帽径的专用锚固件。大帽径的锚固件增长了约束岩棉被拉穿的J受力面积，从而大大增长了整个系统的抗负风压能力。采用专用大帽径锚固件1.1.3增大岩棉板日勺粘接面积。在薄抹灰的行业原则中规定的粘接面积为30乐在某些地方原则中规定为40%50%为了提高岩棉系统的抗拉强度，在施工以便的状况下，我们将其粘接面积提高到60%70%1.1 .4采用特殊配方的聚合物砂浆。陶氏化学拥有聚合物砂浆中最关键构成材料一一胶粉和纤维素酸的生产和研发技术，陶氏化学是世界上最大0胶粉供应商，纤维素醛产品也
4、享誉世界。针对岩棉保温材料，陶氏化学专门配制特殊配方的聚合物砂浆，以增强砂浆和岩棉表面的可粘接性，以深入提高系统0抗拉强度。同步，我们还额外日勺在面层砂浆中增长了防水配方，以增长系统日勺抗湿性能。1.2 陶氏岩棉外墙外保温系统优势该系统具有如下长处：防火性能优秀：本岩棉原材料采自天然岩石，是A级不燃性防火材料；耐高温性能优越，火灾中不产生有毒烟气或熔融滴落物。在建筑构造中是一道防火屏障，有效延缓火焰蔓延。系统安全可靠：采用粘钉结合固定方式，并采用了特殊的提高抗拉强度措施，系统安全可靠。保温性能良好：导热系数在0.040如下，保温效果与有机保温材料EPS相称。抗潮湿性能良好：采用高憎水岩棉,尤其
5、是岩棉板上的聚合物改性砂浆防护层，可有效阻挡水汽对保温材料卧J侵蚀，使岩棉板的保温效果更优秀持久。施工以便：可在幕墙龙骨安装完毕之后进行岩棉板B施工，灵活以便。获髀我准W(HOtfi)B(W10cm)游版鼓船悯阴I髓K*脏能羽0图1.2陶氏化学岩棉外保温系统构造示意图图U陶氏化学岩棉外保温系统基本构造2 系统技术指标2.1 系统构成材料2.1.1 岩棉板岩棉板必须采用纤维垂直于墙面的。由于垂直纤维岩棉板是采用大厚度板垂直切割而成,受目前生产技术限制,垂直纤维岩棉的尺寸宽度为15Omm,原则长度为1200mm。其技术规定见表2.1和2.2表2.1岩棉板尺寸和密度容许偏差项目规定密度容许偏差，-5
6、.+15厚度容许偏差，mm-3,+5宽度容许偏差，mm3+5长度容许偏差，mm-5,+10注：本表的容许偏差值以12(X)mm长xl5Omm宽的原则板为基准。表2,2岩棉板(100kgm3)性能规定项目性能指标测试方法密度，kgm3100GB/T19686酸度系数21.8GB/T5480导热系数，平均温度251C,W/(mK)0.040GB/T10295垂直于板面抗拉强度，kPa380JG149-2023垂直于板面压缩强度，kPa25GB/T13480质量吸湿率，kgm20.5GB/T5480憎水率，%99GB/T10299尺寸稳定性，1.0GB/T8811燃烧性能AGB8624-19972.
7、1.2 胶粘剂其技术规定见表2.3。表2.3胶粘剂性能指标项目指标拉伸粘结强度，MPa（与水泥砂浆）原强度0.60耐水0.30拉伸粘结强度，KPa（与岩棉板）原强度280或破坏在岩棉板上耐水（浸水48h,干燥2h）30或破坏在岩棉板上可操作时间，h1.54.02.1.3 聚合物防护砂浆其技术规定见表2.4。表2.4防护砂浆性能指标项目指标拉伸粘结强度，KPa（与岩棉板）原强度280或破坏在岩棉板上耐水（浸水48h,干燥2h）N30或破坏在岩棉板上耐冻融280或破坏在岩棉板上柔韧性，（抗压强度/抗折强度）3.0可操作时间，h1.54.0可操作时间，h222.1.4 耐碱玻璃纤维网格布其技术规定见
8、表2.5。表2.5玻纤网布性能指标项目性能指标单位面积质量，gm2130耐碱断裂强力（经、纬向），N50mm750耐碱断裂强力保留率（经、纬向），%W50断裂伸长率（经、纬向），%52.1.5 机械锚固件锚固件采用大帽径专用岩棉固定件，帽径不不不不大于IOCm,其他技术规定见表2.6。表2.6锚栓重要性能指标项目性能指标用于一般混凝土基材用于蒸压加气混凝土基材用于其他砌体基材抗拉承载力原则值，kN0.600.300.402.2 陶氏化学幕墙用岩棉外保温系统其技术规定见表2.7o表2.7幕墙用岩棉外保温系统性能指标项目指标耐候性外观质量不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗
9、水裂缝。系统拉伸粘结强度，KPa280或破坏在岩棉板内水蒸汽湿流密度（包括外饰面），g（m2-h）0.85吸水量，gm2500抗冲击强度，JN3.0NlOQ（双层网格布加强）耐冻融（30次）保护层无空鼓、剥落，无渗水裂缝；保护层与岩棉板的拉伸粘结强度不不不不大于80KPa或破坏在岩棉板内。3 系统施工工艺3.1 施工准备3.1.1 基层墙体基层墙体通过工程验收抵达质量原则，墙面B残渣和脱模剂清理洁净，墙面平整度超差部分已剔凿或修补，伸出墙面的联结件、其他设备管道等已安装完毕，墙体脱模后表面太光滑的已经打毛或其他处理。多种管线，预埋件，预留空洞，支架已安装到位。3.1.2 轻质墙体等非原则墙体在
10、轻质墙体上施工时，需对墙体表面进行检查，确认其与所用岩棉板胶粘剂抵达应有的粘结强度，并且确认锚栓对该墙体的抗拉承载力原则值满足规定。对于未抵达应有0粘结强度0墙面应彻底清理原外墙面层，剔除暴皮、粉化、松动、裂缝空鼓部分，进行修补、加固找平。经处理后B墙体如仍不能满足规定，应根据实测数据设计特定日勺联结方案。3.1.3 门窗口门窗洞口通过验收，洞口尺寸位置抵达设计和质量规定；门窗框或附框安装完毕，窗侧边已找平完毕。3.1.4 施工机具外接电源设备、电动搅拌器、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、专用抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。岩棉板：运送过程中应当平放贴实，严防倾斜或弯曲放
11、置，并采用措施与运送设备固定好；防止风吹雨淋，不得重压猛摔或与锋利物碰撞，以免破坏和变形。胶粘剂、防护砂浆、耐碱玻璃纤维网格布、机械固定件：在运送设备上应当整洁码装，包装不得破损；远离火源热源；不得使其受到扔摔、冲击、口晒雨淋等，以免影响使用。3.1.6 材料现场堆放岩棉板：应当贮存在室内干燥、平整、清洁B地方，严防倾斜或弯曲放置，应当防止长期受重压。胶粘剂、防护砂浆、耐碱玻璃纤维网格布、机械固定件：应寄存在室内阴凉处，不合适露天曝晒。应当防止与腐蚀性介质接触，不得受污染，要远离火源；寄存场地应当干燥、通风、防冻。胶粘剂和防护砂浆日勺未使用完物料B袋口需扎紧，严防露口放置。所有材料应当按型号、
12、规格分类贮存，贮存期限不得超过材料保质期。3.2 施工要点3.2.1 施工流程图施工准备、材料准备配胶粘剂粘贴岩棉板I安装锚固件抹底层聚合物砂浆铺设网格布I抹面层聚合物砂浆I饰面性施工验收3.2.2 配制岩棉板胶粘剂搅拌方式：施工现场上配制胶粘剂可以采用大型砂浆搅拌机搅拌，也可采用手持式搅拌器在一种洁净B塑料桶内搅拌。无论采用何种方式搅拌，都应遵照随用随搅，及时使用的配制原则！每次配制不合适过多，以可操作时间内用完为宜。配制措施：每次搅拌时先按水灰比22%左右（重量比）进行配制，搅拌34分钟。胶粘剂浆体搅拌完毕后在搅拌机或塑料桶内中静止熟化5-10分钟，再次搅拌15秒后方可使用。整个粘结剂搅拌
13、过程中除水以外，严禁添加任何其他物质。注意事项：假如使用一段时间后发现胶粘剂浆体变干，无法施工，则应将该批料丢弃，严禁再次添加水搅拌后使用。拌好的料注意防晒避风，超过可操作时间后不准使用。板材切割:原则板尺面为1200*150,非原则板按实际需要日勺尺寸加工,可采用美工刀现场切割。须注意切口与板面垂直。粘贴方式：岩棉板日勺粘结方式采用条粘法。粘贴面积：粘结砂浆的J粘结面积率不不不不大于60%o粘板时注意事项：粘板时应轻柔、均匀地挤压岩棉板，注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超过2mm时用对应的保温材料填塞。3.2.4 安装锚固件锚固件安装应至少在岩棉板粘贴24h
