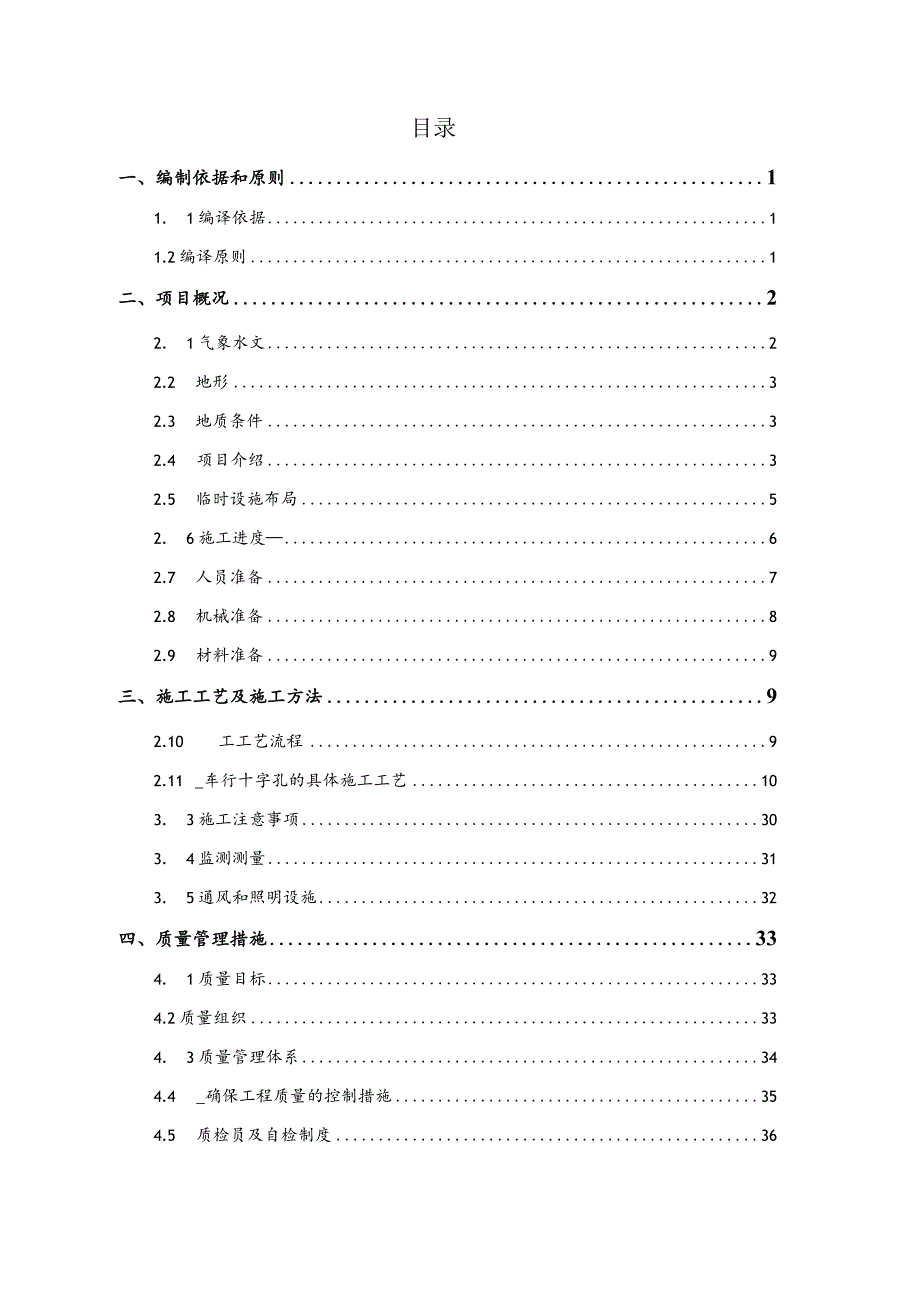

1、目录一、编制依据和原则11. 1编译依据11.2编译原则1二、项目概况22. 1气象水文22.2 地形32.3 地质条件32.4 项目介绍32.5 临时设施布局52. 6施工进度62.7 人员准备72.8 机械准备82.9 材料准备9三、施工工艺及施工方法92.10 工工艺流程92.11 _车行十字孔的具体施工工艺103. 3施工注意事项303. 4监测测量313. 5通风和照明设施32四、质量管理措施334. 1质量目标334.2质量组织334. 3质量管理体系344.4 _确保工程质量的控制措施354.5 质检员及自检制度36五、安全管理措施375. 1安全目标375.2安全生产保障体系3

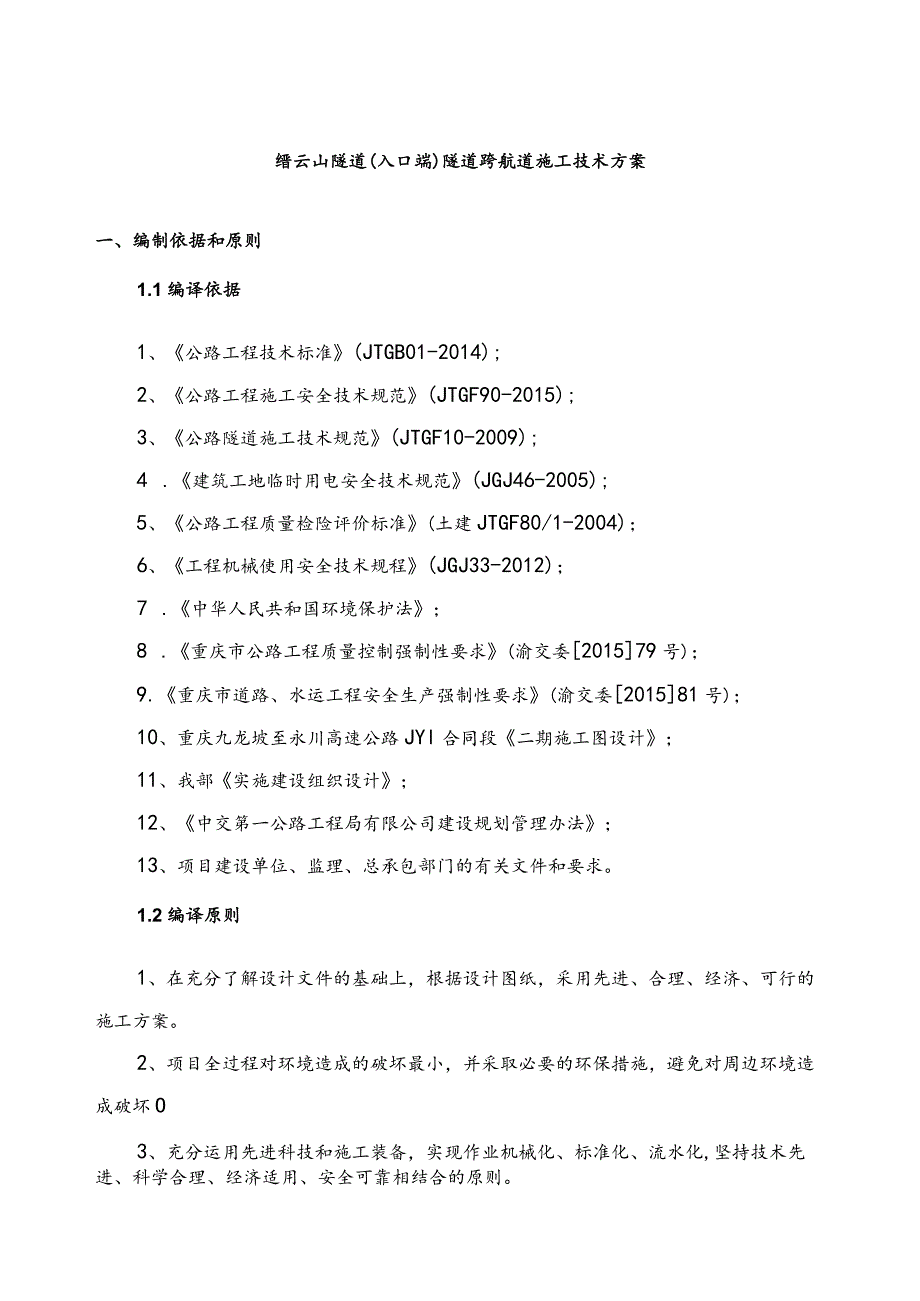

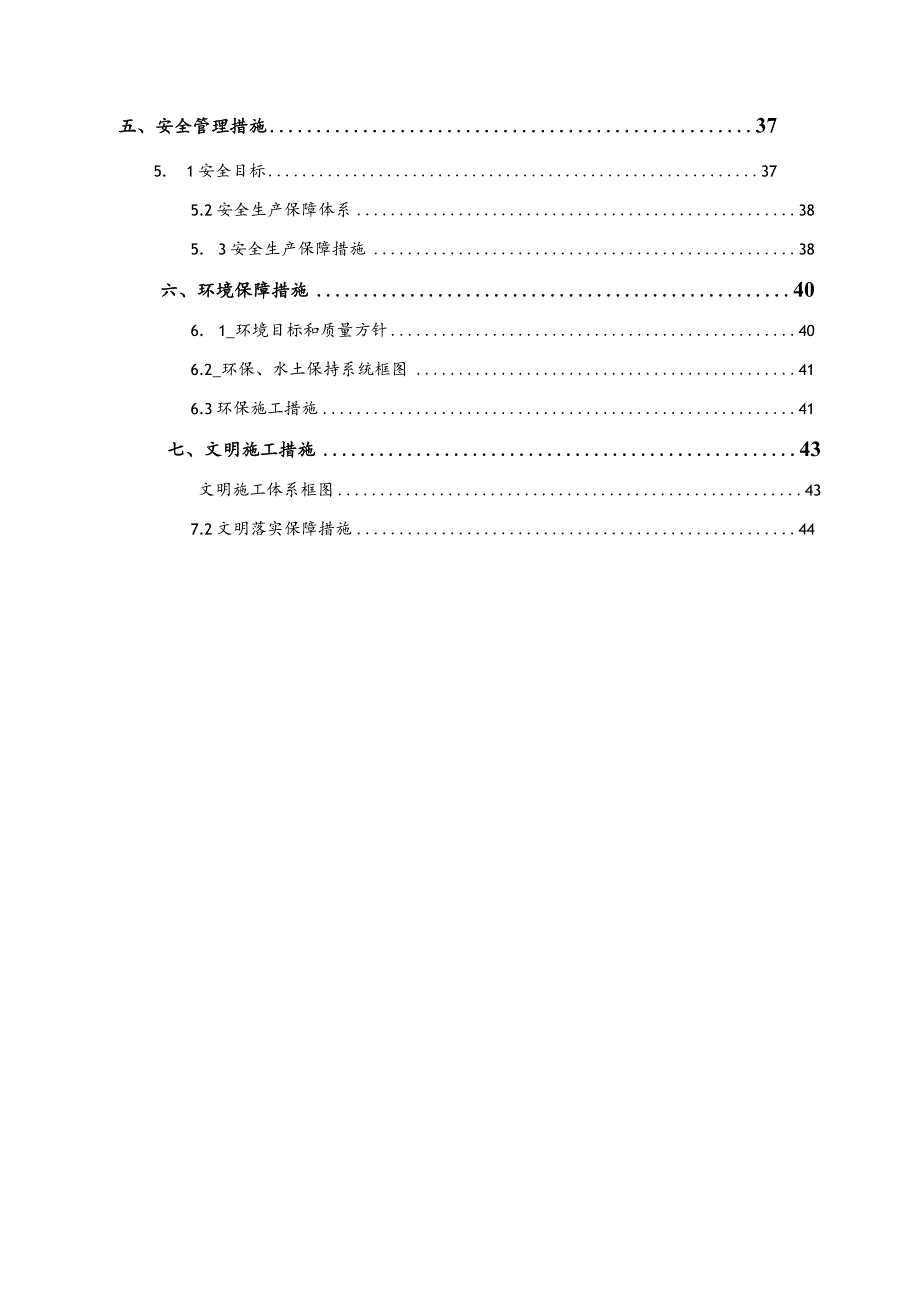

2、85. 3安全生产保障措施38六、环境保障措施406. 1_环境目标和质量方针406.2_环保、水土保持系统框图416.3环保施工措施41七、文明施工措施43文明施工体系框图437.2文明落实保障措施44缙云山隧道(入口端)隧道跨航道施工技术方案一、编制依据和原则1.1编译依据1、公路工程技术标准(JTGB01-2014);2、公路工程施工安全技术规范(JTGF90-2015);3、公路隧道施工技术规范(JTGF10-2009);4 .建筑工地临时用电安全技术规范(JGJ46-2005);5、公路工程质量检险评价标准(土建JTGF80/1-2004)；6、工程机械使用安全技术规程(JGJ33-
3、2012)；7 .中华人民共和国环境保护法；8 .重庆市公路工程质量控制强制性要求(渝交委201579号)；9.重庆市道路、水运工程安全生产强制性要求(渝交委201581号)；10、重庆九龙坡至永川高速公路JYl合同段二期施工图设计；11、我部实施建设组织设计；12、中交第一公路工程局有限公司建设规划管理办法；13、项目建设单位、监理、总承包部门的有关文件和要求。1.2编译原则1、在充分了解设计文件的基础上，根据设计图纸，采用先进、合理、经济、可行的施工方案。2、项目全过程对环境造成的破坏最小，并采取必要的环保措施，避免对周边环境造成破坏O3、充分运用先进科技和施工装备，实现作业机械化、标准化
4、、流水化,坚持技术先进、科学合理、经济适用、安全可靠相结合的原则。4、加强质量管理，树立优良工程理念，创一流施工水平，打造精品工程。5、实施项目管理，通过优化配置劳动力、设备、材料、资金、方案、信息、时间和空间条件，实现成本、工期、质量和社会效益的预期目标。二、项目概况2.1 气象水文隧道遗址区属亚热带暖湿区，高温多湿，雨量充沛。廊道区多年平均气温17.8C,7月最高，1月最低，极端最高气温41.极端最低气温-3.3o年平均降水量IoOO7200mm,最大日降雨量255.7mm。降雨集中在5-9月，占全年降水量的65%以上。多年平均相对温度为81%0气象资料显示，冬季高速公路走廊区域有雾、霜。
5、总则雾日为1831天，霜日为57天，主要集中在1月和2月。隧道场地区内大型地表水体主要分布在东侧梁潭河、西侧滨南河及勘察区周边水库中。东侧常年河流为梁潭河，自南向北发展，为嘉陵江一级支流。凉滩河发源于沙坪坝区白石驿区缙云山东麓、钟梁山西坡。它由南向北流经西永镇、陈家桥镇，最后在北腐汇入嘉陵江。梁潭河全长80.24km,流域面积380km2,河口海拔约242.78m。碧南河发源于缙云山西麓、云雾山东麓，位于璧山县河边镇西侧。它由北向南流经璧山县、狮子镇、广浦镇，最后在江津区尤溪镇汇入长江。这条河是长江的一级支流。滨南河在调查区附近延伸32.87Km,流域面积7500?。隧道场地区地下水类型为松散
6、岩石孔隙水、基岩（红层）裂隙水、碎屑岩孔隙裂隙夹层承压水、碳酸盐岩岩溶水，其中碎屑岩孔隙裂隙夹层承压水和碳酸盐岩岩溶水为主。2.2 地形缙云山隧道以近东西方向横穿缙云山南段。缙云山是北培东部的一座条状山峰，山体狭长。项目布局段宽度约2.9Km。侵蚀构造低山为单面山和奔状低山，分布于山体两侧。东翼山脊较低，最高点海拔654.50m,西翼山脊较高，海拔676.20m。,溶蚀岩溶地形主要为岩溶谷地地貌，在隧道遗址区地形上形成南、北两个较为完整的岩溶谷地。南北河谷全长约6Km,北河谷地形分布海拔480-558m,河谷宽度350-460m。南槽地形分布高程511-575m,槽宽50-530%槽形宽阔平坦
7、，延伸较远，天坑较多，溶蚀槽等岩溶地貌和低谷。.岩溶槽谷为旱谷，山体两侧发育横向沟壑。沟壑发育密度约0.5T.0巴/公里，常年有水。隧道穿过该区域的相对高差为319m,隧道最大埋深约276m。洞口位于斜坡的中下部，斜坡坡度约85,地形坡角约575,局部形成陡峭基岩。左线出口位于沟壑右岸斜坡中下部。冲沟走向约242。,坡向345-356,坡角22-33,局部形成陡峭的基岩脊。右线出口位于沟壑的中下部。沟壑方向约241,坡向213-282,坡角22-31oo2.3 地质条件缙云山隧道横穿温塘峡背斜，背斜向东向北走15,北段为平行华夏构造体系，南至江津长江南岸尤溪镇。它长48Km,宽3.00-6.O
8、OKm。这是一个典型的折叠。线性褶皱。轴向地层为下三叠统嘉陵江组（TIj）和中三叠统雷口坡组（T2I）的可溶性碳酸盐岩。下侏罗统嘉禾组（T3xj）、珠冲组（JIz）、紫流井中下组（Jl-2z）、新天沟组中部（J2x）、沙溪庙组（J2s）泥岩砂岩、页岩隧道遗址区温塘峡背斜地层产状较为陡峭，西翼地层北偏东1020,倾角北偏4250o西方；，倾斜角度为50至62oo2.4 项目介绍缙云山隧道入口位于江津区双福新区三街村茅水湖水库南侧，线路自东向西穿过缙云山中段。隧道入口距双福镇约3.6公里。项目场地位于隧道入口与双福镇之间。隧道入口附近有村级水泥路，交通相对方便。中交一公办重庆九龙坡至永川高速（成渝
9、高速扩能）JYl合同段全长6.12Km,起止桩为K0+000K6120o缙云山隧道设计为双向六车道分流隧道。本标段隧道为独立的小净空隧道，设置左右宽度。隧道左线起止桩为ZK4+915-ZK6+117.5,长度1202.5m,隧道右线起止桩为K4+895K6+120,长度为1225mo在我的分段中，隧道中有一个车辆交叉通道。车辆横孔与隧道轴线交角为90,净宽6.77m,净高6.65m内净空面积S=43.79m?（考虑隧道内紧急情况）车辆正反方向均能顺利进出交叉通道，交叉通道宽度由4m调整为6m）o桩号左孔为ZK5+445.5,右孔为K5+448,车行十字孔围岩等级为Ill级。隧道车行横通道纵断面
10、参数表如下：表1缙云山隧道纵断面参数序列车站车辆过道内衬参数围岩等级左孔右孔设计行星巨L（m）跨通道相交长度（米）横槽钢筋截面长度（m）横槽常用断面长度（m）1ZK5445.5K5+448308.081020Ill缙云山隧道车横通道位于川级围岩中，车横孔内衬复合衬砌，车横通道分为普通段和加筋段。线性水稻项目数量见下表：表2缙云山隧道跨通道延长计工程量表项a挖掘喷射混凝土锚杆（C20）66.5铜网成型混凝土防水层评论的数量单长总长度总长度总重量（米3）C25（m3）（根）（男）（男）（男）（公斤）C30（m3）（米2）补56.62.4310.42.526.162.42.17.1220.01Ill
11、类强段820561围岩正常段55.862.0210.422.520.057.1220.01Ill类围岩交叉通道纵横断面布置如下图所示:注：车用横道加强段长度IOm,左右5m,普通段长度20m。2.5 临时设施布局为提高公路建设项目工程质量、安全管理和文明施工管理水平，规范公路建设项目现场管理工作和管理工作行为，确保工程质量、安全、生产和文明环保施工，该项目部的建设是基于“中交集团愿景”。项目部以重庆市高速公路标准化建设指引为标准，结合现场实际情况，对缙云山隧道施工设施建设进行了统一部署和设计。1、临时车站：为便于集中管理，按照现场文明施工管理要求，营造良好的工作环境，在车站租用私人房屋，并为车
12、站、生产区和运输车辆配备有效的消防设备预防和消防设施及一定数量的手持式灭火器。2、施工便道：结合隧道施工所涉及的地理环境、地理位置和当地社会环境因素，协调当地政府和村民使用原村水泥路，方便各种施工机械和材料的运输。3、搅拌站：在K3+750路段右侧35Onl处，距隧道口1500米处，规划一个初步喷涂站，面积约1200m2,配备HZS60搅拌机，负责喷涂隧道中的混凝土。4、钢筋加工厂：在主线K3+300段右侧规划钢筋集中加工厂，负责洞内所有钢筋、钢拱的加工、储存和安装.面积约288Om2。5、2号弃土场：位于K4+300右侧35Om处，占地约65亩，为K4+500（茅水湖大桥尽头）至K4+915
13、（即缙云山隧道入口）和缙云山隧道弃渣，容量约46.53万立方米。6、洞口设置门禁系统，左右两侧适当位置布置宣传牌，设置空压机房、仓库、五卡一图。见附件。临时设施布置如下图所示：图1缙云山隧道临时设施布置图2.6 6施工进度施工进度表如下表所示。表3施工进度表序列号起点站号和终点站号围岩等级跨通道长度开始日期结束日期1ZK5+445.5K5+448Ill302016/10/102016/11/122.7人员准备根据施工进度，由生产副经理负责组织施工现场工作，项目部人员全部到位。表4项目部人员编制表序列号工作类型人数主要工作内容评论1副总经理1负责网站的整体管理2项目总工程师1负责现场整体技术管理
14、3技术总监2负责现场技术管理4现场技术员2负责各工作现场的现场技术管理5测量工程师2负责现场施工监测和测量6全职保安员2负责现场安全7全部的10隧道车行横穿通道的施工人员已准备就绪。具体安排见下表:表5施工人员安排工作班级名称人数（个）承担主要任务评论挖掘队30钻孔、装药、爆破或人工挖掘等。运输队12镇流器拆除、运输、调度、维修、保养等支持团队40锚杆、钢网、钢架安装、喷射混凝土、临时支撑拆除等。综合安保团队8水、电及设备维修保养、道路养护钢结构团队10各种钢结构装置小计1002.8机械准备按照机械设备使用计划，对所有机械设备进行检修、调试，定期维护保养，保持良好的备用状态。项目中使用的各种测量设备应送相关部门校准，并取得合格证书。根据现场施工要求，安排性能良好的机械设备进场，并对进场设备进行必要的维护保养，确保设备正常运行。具体机械设备见下表。表6工程机械配置表序列号设备名称机械模型力量单元左孔右孔1湿式喷雾器CHP25B(A3)50kW塔112钻机自制塔1
