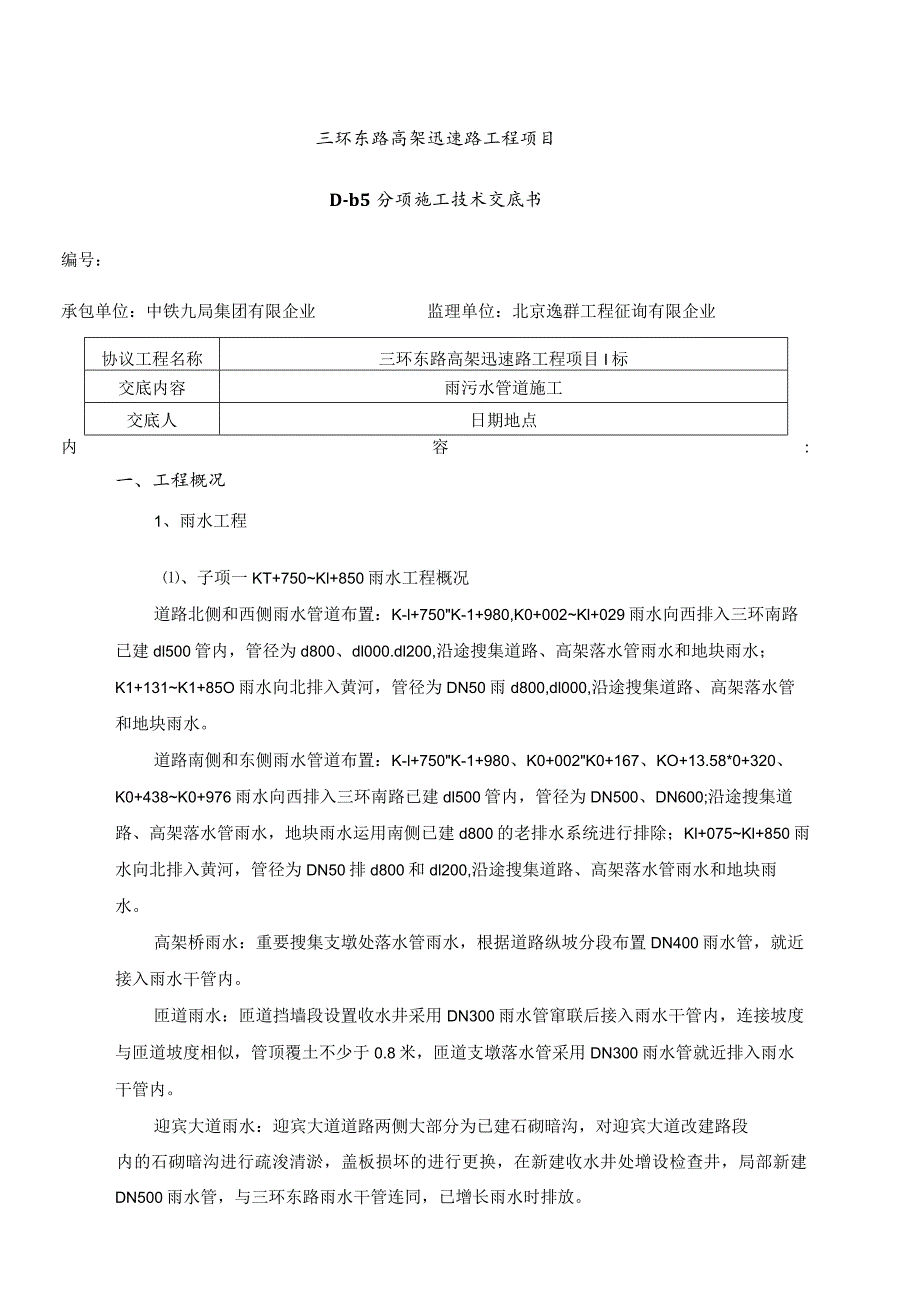

1、三环东路高架迅速路工程项目D-b5分项施工技术交底书编号：承包单位：中铁九局集团有限企业监理单位：北京逸群工程征询有限企业协议工程名称三环东路高架迅速路工程项目I标交底内容雨污水管道施工交底人日期地点内容:一、工程概况1、雨水工程、子项一KT+750Kl+850雨水工程概况道路北侧和西侧雨水管道布置：K-l+750K-1+980,K0+002Kl+029雨水向西排入三环南路已建dl500管内，管径为d800、dl000.dl200,沿途搜集道路、高架落水管雨水和地块雨水；K1+131K1+85O雨水向北排入黄河，管径为DN50雨d800,dl000,沿途搜集道路、高架落水管和地块雨水。道路南侧
2、和东侧雨水管道布置：K-l+750K-1+980、K0+002K0+167、KO+13.58*0+320、K0+438K0+976雨水向西排入三环南路已建dl500管内，管径为DN500、DN600;沿途搜集道路、高架落水管雨水，地块雨水运用南侧已建d800的老排水系统进行排除；Kl+075Kl+850雨水向北排入黄河，管径为DN50排d800和dl200,沿途搜集道路、高架落水管雨水和地块雨水。高架桥雨水：重要搜集支墩处落水管雨水，根据道路纵坡分段布置DN400雨水管，就近接入雨水干管内。匝道雨水：匝道挡墙段设置收水井采用DN300雨水管窜联后接入雨水干管内，连接坡度与匝道坡度相似，管顶覆土
3、不少于0.8米，匝道支墩落水管采用DN300雨水管就近排入雨水干管内。迎宾大道雨水：迎宾大道道路两侧大部分为已建石砌暗沟，对迎宾大道改建路段内的石砌暗沟进行疏浚清淤，盖板损坏的进行更换，在新建收水井处增设检查井，局部新建DN500雨水管，与三环东路雨水干管连同，已增长雨水时排放。（2）、子项二K1+850-K4+833（和平路）雨水工程概况道路东侧雨水管道布置：Kl+850K2+405向北排入黄河，管径为dl200.dl500;K2+552.2K3+734.6段雨水管，从故黄河至郭庄路铺设DN6OO雨水管,向北至郭庄路再沿郭庄路向东排入三八河，管径为DN1500,平时做为输水管道，下雨时停止输
4、水，输水管采用球墨铁管，过铁路处采用钢管；K3+805K4+322由南向北排入民富园新建B*H=3.2*3.12米钢筋跄方涵内，管径为DN500、d800,dl000,搜集沿途道路和地块雨水，向东排入三八河；K4+322K4+818由北向南排入民富园新建B*H=3.2*3.12米钢筋胫方涵内，管径为DN500、d800,dl000,搜集沿途道路和地块雨水，向东排入三八河。道路西侧雨水管道布置：Kl+850-K2+455,向北排入黄河，管径为dlOOO、dl200.dl500,搜集道路、高架、地块雨水；K2+604K3+056向南排入黄河，管径为d800.dlOO,搜集沿途道路、地块排水；K3+
5、116K4+322段沿途搜集道路及西侧雨水向东通过方涵排入三八河，管径为DN500、d800,dl000.B*H=3.2*2.12钢筋腔方涵;K4+322K4+818向南排入民富园方涵，管径为DN500、d800,CilOOO搜集沿线道路、地块雨水。高架雨水：重要搜集支墩处落水管雨水，根据道路纵坡分段布置DN400雨水管，就近接入雨水干管内。匝道雨水：匝道挡墙段设置收水井采用DN400雨水管窜联后接入雨水干管内，连接坡度与匝道坡度相似，管顶覆土不少于0.8米，匝道支墩落水管采用DN300雨水管就近排入雨水干管内，坡度3%。郭庄路雨水：三环路西侧的郭庄路段，北侧运用已建石砌暗沟增长收水井，南侧新
6、建dl000钢筋於管排入三环东路西侧d1200钢筋胫雨水管内；三环东路东侧郭庄路段，北侧新建DN500雨水管排入三环东路东侧DN500雨水管内，南侧增长收水井；兵马俑地道雨水排入路口西北侧的拟建地道泵站内。和平路雨水：三环路西侧的和平路地段，南北两侧新建DN500、DN600雨水管排入三环东路西侧DN600雨水管内；三环东路东侧和平路段，在南北两侧新建DN500雨水管排入和平路上已建石砌沟内；和平路地道雨水排入路口西北侧的拟建地道泵站内。2、污水工程I）、子项一KT+75OK1+85O污水工程概况K1315K185O污水向北排至纬一路，沿古黄河右岸的规划污水干管排入拟建大郭庄污水处理厂。2）、
7、子项二Kl+850K4+703（和平路）污水工程概况Kl+850K3+345接入黄河北岸及纬二路规划污水管，最终排入大郭庄污水处理厂，管径为DN400、DN50、0DN600和d800污水管;K3+470K4+703沿民富园路接入三八河截污干管内，管径为DN400和DN600污水管。二、施工措施根据施工状况分析，整个工程施工可划分为如下几种施工阶段：（1）沟槽开挖阶段（2）基础浇筑阶段（3）管道安装阶段（钢筋舲方涵浇筑阶段）（4）井室浇筑阶段（5）闭水试验阶段（6）沟槽回填阶段1、沟槽开挖（1）测量放样与准备在沟槽开挖前将道路红线放样并根据道路红线测出管位中心线以及对应的开挖边线。沟槽开挖前要
8、注意掌握好天气预报，选择在有持续无雨天气前开挖，现场备好垫层所需的碎石或砂材料，及时完毕封底不要使沟底土基暴露时过长。雨污水中心线在2.5m及以内的采用同槽开挖施工，先施工较深的管道再施工浅的管道。（2）沟槽底部宽度管道沟槽底部的开挖宽度，按下式计算：Bl=Do+2（bl+b2+b3）式中B一管道沟槽底部的开挖宽度（mm）；Do一管道外径（mm）；bl一管道一侧的工作面宽度（mm）,可按下表采用；b2一有支撑规定期，管道一侧的支撑厚度，可取150200mm；b3一现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）。管道一侧的工作面宽度（mm）管道构造的外缘宽度Do管道一侧的工作面宽度bl柔性
9、接口钢筋硅管道(化学建材管)Do500300(300)500Do1000400(400)1000Do1500500(500)15001200mm管道采用钢筋碎企口管，橡胶圈连接，国标II级管，覆土超过6m11l级管。DN1500球墨铸铁管，橡胶圈接口。(2)安管下管前要对管材进行检查，管口尺寸和椭圆度与否合乎设计规定，有无严重蜂窝及漏筋现象，破损的管材不能安放到沟槽内。排管自下游排向上游，承插式管道的承口迎着水流方向。安管采用吊车，安管时起重吊钩与混凝土接触处，垫上麻袋以保证管口不被破坏,并控制吊车距沟边至少保持2m以上的距离，起吊后有专人负责稳定硅管，以免摆动。用中线法进行稳管，即在验收合格
10、后附於管道基础上面，用墨线弹出管道中线，使每一节管道B管壁与墨线恰好重叠，阐明该管道中心线已符合设计规定。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接相接后放置管枕稳住管子。承插口管和企口管分别按图集规定做好接口对接以及接口密封连接管带施工。(3)管座施工管道铺设验收合格后，即可进行混凝土管座及接口施工。管座两侧支模，为保证模板支撑牢固，首先在浇筑平基础时，每隔2m在模板两侧分别埋设620钢筋，使模板支撑与预埋钢筋相连接，以防止碎浇筑时，出现跑模现象或加外支撑形式加固模板。在检查模板完全牢固后再进行腔的浇筑。管道平基、管座混凝土浇筑由于沟槽开挖宽度与放坡影响，一般应采用泵车浇筑，若现场能具有滑槽浇筑条件时宜采用滑槽浇筑施工。施工要点：平基混凝土应在验槽合格后及时浇筑，终凝前不得泡水，并应进行养护。平基混凝土的高程应严格控制，不得高于设计高程，低于设计高程不超过IOmm.平基混凝土强度抵达5MPa以上时，方可直接下
