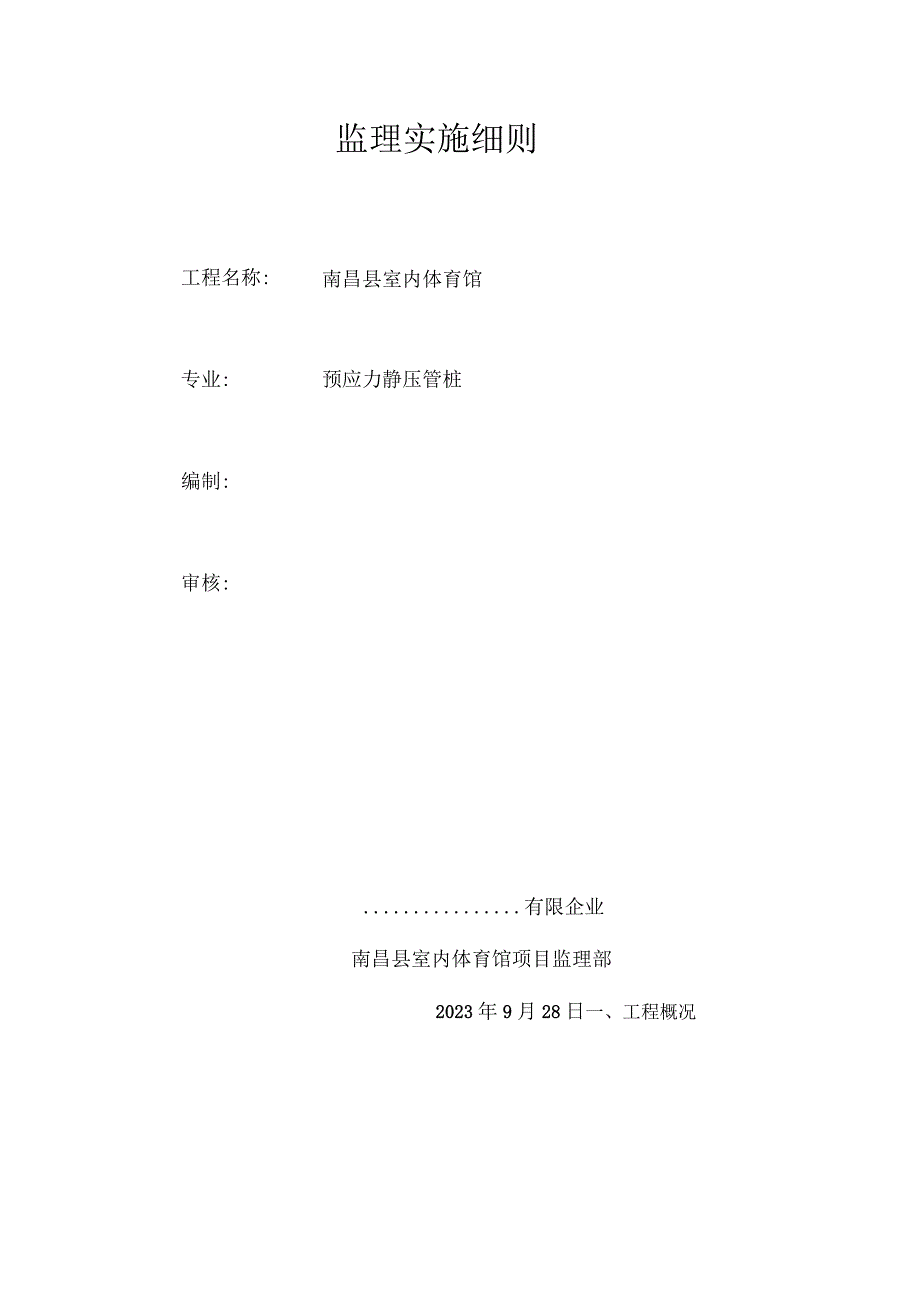

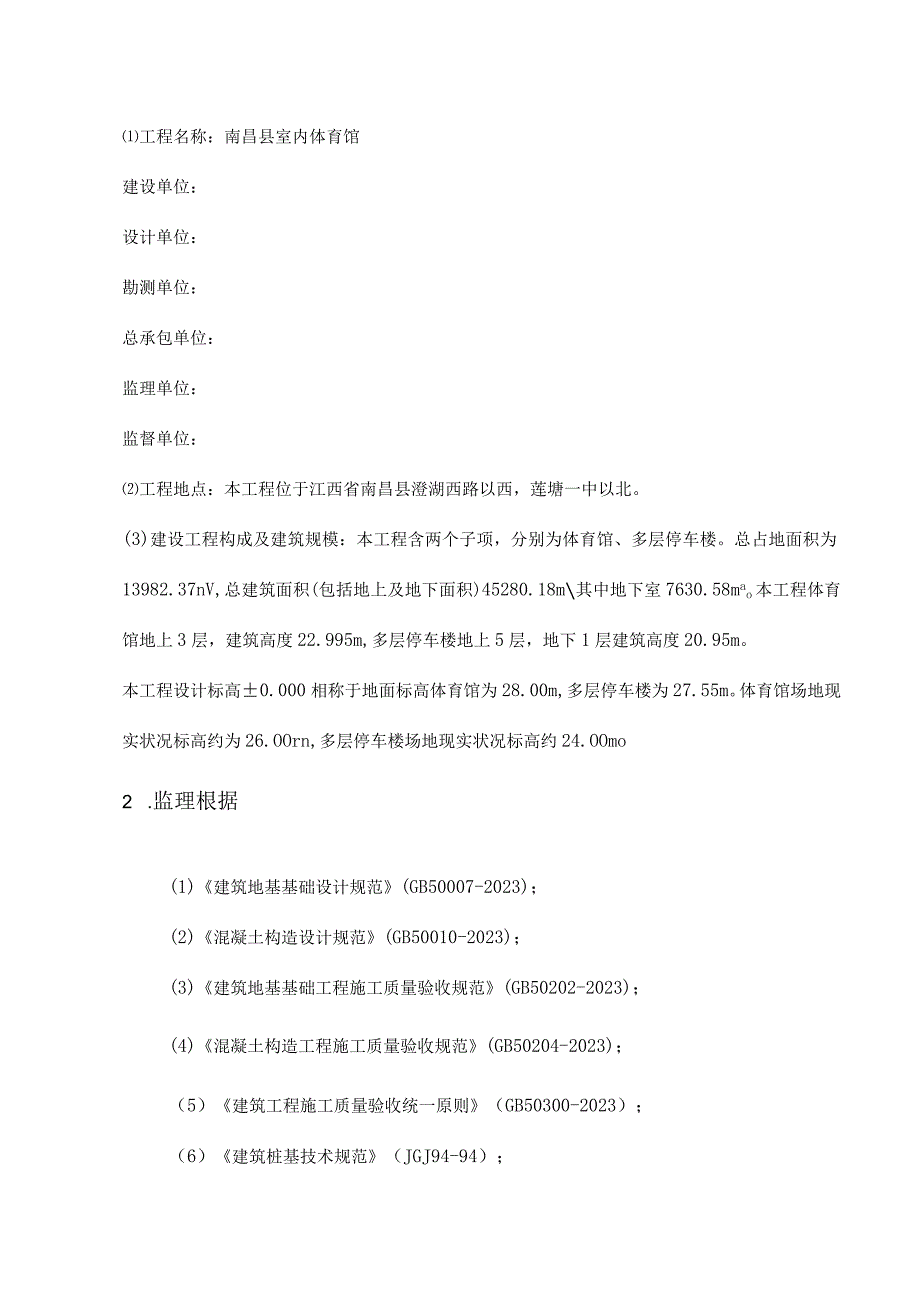

1、监理实施细则南昌县室内体育馆预应力静压管桩工程名称:专业:编制:审核:有限企业南昌县室内体育馆项目监理部2023年9月28日一、工程概况工程名称：南昌县室内体育馆建设单位：设计单位：勘测单位：总承包单位：监理单位：监督单位：工程地点：本工程位于江西省南昌县澄湖西路以西，莲塘一中以北。(3)建设工程构成及建筑规模：本工程含两个子项，分别为体育馆、多层停车楼。总占地面积为13982.37nV,总建筑面积(包括地上及地下面积)45280.18m其中地下室7630.58mao本工程体育馆地上3层，建筑高度22.995m,多层停车楼地上5层，地下1层建筑高度20.95m。本工程设计标高0.000相称于地

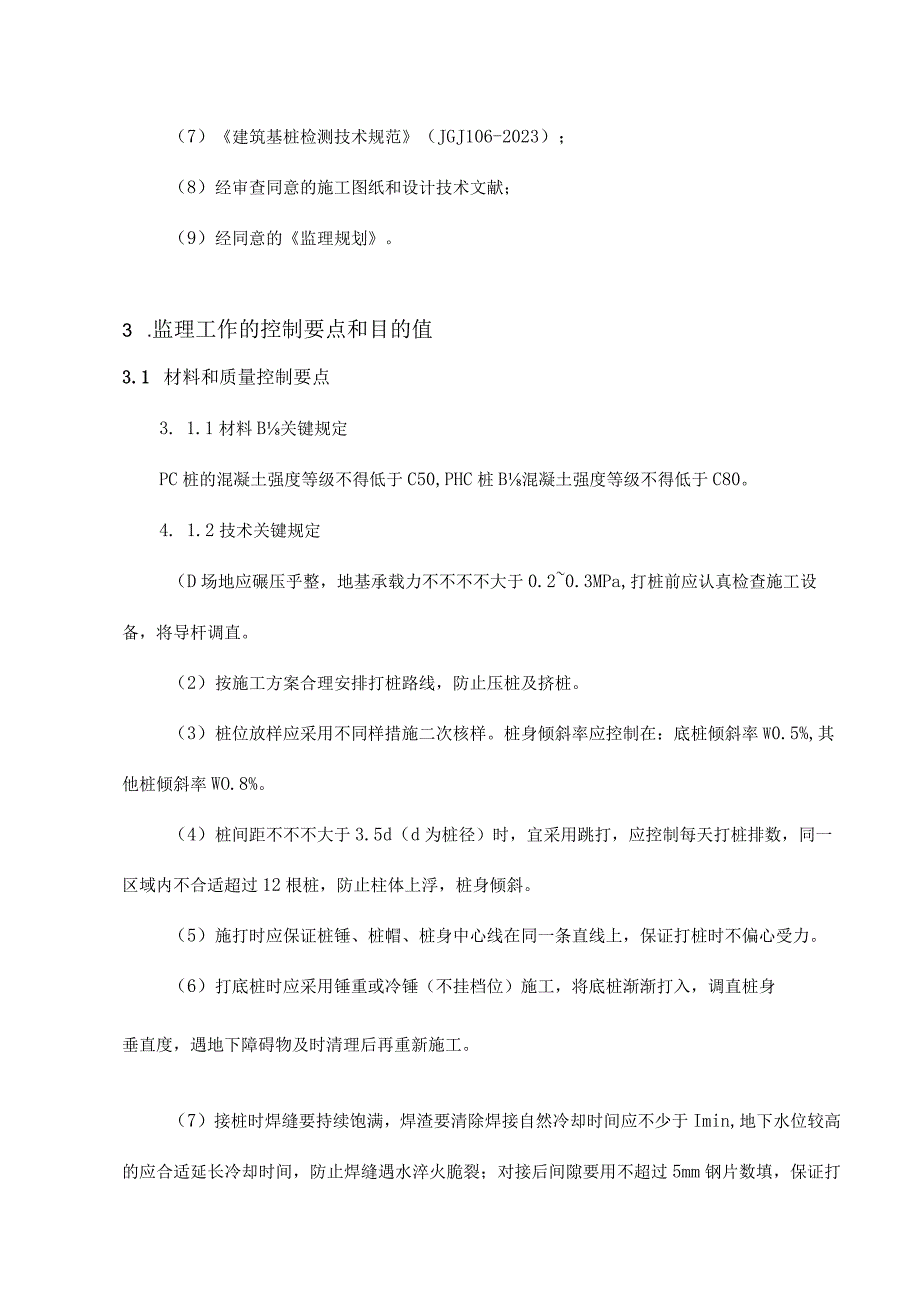

2、面标高体育馆为28.00m,多层停车楼为27.55m。体育馆场地现实状况标高约为26.OOrn,多层停车楼场地现实状况标高约24.OOmo2 .监理根据(1)建筑地基基础设计规范(GB50007-2023)；(2)混凝土构造设计规范(GB50010-2023)；(3)建筑地基基础工程施工质量验收规范(GB50202-2023)；(4)混凝土构造工程施工质量验收规范(GB50204-2023)；（5）建筑工程施工质量验收统一原则（GB50300-2023）；（6）建筑桩基技术规范（JGJ94-94）；（7）建筑基桩检测技术规范（JGJ106-2023）；（8）经审查同意的施工图纸和设计技术文献；
3、（9）经同意的监理规划。3 .监理工作的控制要点和目的值3.1 材料和质量控制要点3. 1.1材料B关键规定PC桩的混凝土强度等级不得低于C50,PHC桩B混凝土强度等级不得低于C80。4. 1.2技术关键规定（D场地应碾压乎整，地基承载力不不不不大于0.20.3MPa,打桩前应认真检查施工设备，将导杆调直。（2）按施工方案合理安排打桩路线，防止压桩及挤桩。（3）桩位放样应采用不同样措施二次核样。桩身倾斜率应控制在：底桩倾斜率W0.5%,其他桩倾斜率WO.8%。（4）桩间距不不不大于3.5d（d为桩径）时，宜采用跳打，应控制每天打桩排数，同一区域内不合适超过12根桩，防止柱体上浮，桩身倾斜。（
4、5）施打时应保证桩锤、桩帽、桩身中心线在同一条直线上，保证打桩时不偏心受力。（6）打底桩时应采用锤重或冷锤（不挂档位）施工，将底桩渐渐打入，调直桩身垂直度，遇地下障碍物及时清理后再重新施工。（7）接桩时焊缝要持续饱满，焊渣要清除焊接自然冷却时间应不少于Imin,地下水位较高的应合适延长冷却时间，防止焊缝遇水淬火脆裂；对接后间隙要用不超过5mm钢片数填，保证打桩时桩顶不偏心受力；防止接头脱节。3.1.3质量关键规定（1）PHC桩一般脱模后进高压釜经10个大气压，180左右B高温高压蒸汽养护，从成型到运送使用的时间只需34d。因此，可根据实际工程B需要选择管桩类型，保证预应力管桩强度抵达设计强度B
5、100%后才开始打桩。（2）严格管桩生产制作及养护工艺，认真按原则检查管桩各项指标，符合规定B才能使用，防止因管桩制作及养护工艺不妥，混凝土龄期不够，导致桩顶破碎以及桩身断裂。（3）对照地质资料及按设计及规范规定合理选用施工机具，采用“重锤低击”B原则选用桩锤并控制打桩总锤击数，防止桩身混凝土产生疲劳破坏，桩身断裂。（4）根据施工的管桩尺寸按规定制作桩帽及送桩器，防止因桩帽和送桩器尺寸不合规定使桩顶破碎及桩身断裂。（5）管桩在运送，吊桩及堆放过程中应对的叠放，轻起轻吊，防止使用前桩身就已经断裂，桩顶破碎。（6）施工管桩时要保证桩体B垂直度，防止桩身倾斜；保证桩锤、桩帽、桩身中心线在同一条直线上
6、，防止因打桩时B偏心受力导致桩顶破碎，桩身断裂。3. 1.4安全文明施工关键规定（1）工人进入工地必须佩戴统一的安全帽，穿工作服和胶鞋。（2）打桩时现场工人必须佩戴耳塞或耳罩，防止噪声污染。（3）电焊作业时工人必须使用防护面罩，戴防护手套，穿绝缘鞋。（4）工人上高空作业时必须佩带安全带。（5）雨天时不合适进行打桩施工，施工时必须穿雨衣，绝缘雨鞋。暴雨及台风天气要暂停施工。3.1.5环境关键规定（1）打桩施工时应严格遵守在当地环境保护时间内施工尽量减少打桩噪声对周围环境产生的影响。防噪声B措施有：对桩锤加隔声罩：采用无噪声施工工艺，如：静压桩；同步，在大都市闹区不合用打入桩施工。（2）打桩对邻近
7、原有建筑物和地下管线产生影响的，应根据施工方案采用必要的隔振、减振、防挤、监测和预加固措施。对在40m之内的房屋，如需防振保护，可以采用防振沟或防振槽（必要时可在沟、槽内充填泥浆），沟、槽长度一般为45m,如再深可采用减振壁，如：地下持续墙、砂桩、旋喷桩。（3）施工现场应尽量的将表层土硬化，减少打桩和刮风时带来的粉尘污染。3.2施工前期的质量控制施工前的准备工作对一项工程与否能保证质量目的、工期目的顺利完毕有相称重要H作用。因此监理人员对前期工作的J监控就显得尤为重要，在桩基施工前，应采用多种措施加以控制。3. 2.1资质审查资质审查是任何工程动工前的必不可少的手续。对于预应力管桩施工单位来说
8、，资质审查内容包括对施工队伍的承建资格及现场质量保证体系与否完善、项目部人员配置与否到位进行审查，检查特殊工种人员的上岗证书等。4. 2.2技术准备对预应力管桩工程，在动工前监理人员要掌握并督促施工单位完毕如下技术准备工作。5. ）熟悉施工场地的工程地质及有关水文地质资料；6. ）熟悉设计图纸和技术规定，及时组织图纸会审和设计院图纸交底；7. ）确定施工过程中所用到的有关报表、规范、技术资料等；8. ）审查施工单位编写日勺施工组织设计（施工方案），与否根据本工程实际特点编写、与否有针对性，多种技术措施与否可行，工序安排（包括打桩次序）、施工工机具和人员组织计划与否合理，质量、安全保证措施与否有
9、充足的考虑等。认真关注其关键环节、关键部位的做法及质量控制措施，如垂直度控制、接头、临时道路安排等。此外，为防止供电异常，一般还应有备用发电机，这样虽然是在电焊过程中停电也不会导致质量事故。9. 2.3技术管理施工单位选择的施工设备与否合理，是保证施工顺利能否的重要环节；监理人员要根据工艺规定严格审核、查验施工单位报验进场的施工设备的出厂日期、使用年限、数据参数与否满足施工需要，不符合工艺规定，也许影响工程质量和工期设备不准进场。防止因机械故障而导致质量、安全事故以及影响进度。审核施工单位选择B施工设备要把握如下几条原则：（1）能满足设计对工程的技术规定和质量原则；（2）适应地层特点和施工工艺
10、的规定；（3）适应施工现场的场地大小、场内搬迁、工期规定、供水、供电条件等;（4）适应施工单位既有的设备条件，以较少的设备投入来满足施工需要；（5）能很好的根据主机设备型号、数量进行辅助设备和工机具的选型配套。3. 2.4材料准备（1）先张法预应力管桩管桩确定前监理人员应协同施工单位选定有生产能力、质量管理体系健全、各项保证措施齐备的管桩厂。（2）焊条（接桩用）：型号、性能必须符合设计规定和有关原则日勺规定，一般采用国产E43焊条，其质量应符合碳钢焊条（GB/T51171995）的规定；采用保护焊专用焊丝时按对应规程执行。3. 2.5施工现场准备（1）规定施工单位施工前首先要完毕现场三通一平，
11、场地内地坪应碾压平整，保证可以承受桩机及单节桩起吊的重量，一般规定场地表层土的地基承载力不不大于0.20.3MPa,保证桩机移动和打桩时稳定垂直。（2）对邻近原有建筑物和地下管线，应认真细致地查清构造和基础状况并会同有关单位研究采用合适时隔振、减振、防挤、监测和预加固措施。（3）做好现场总平面B规划，修建现场临时道路和管桩B堆放场地，做到布局合理，规划有序。（4）清除现场影响打桩施工B高空、地面及地下障碍物。（5）组织施工方布置测量控制网，水准基点，按设计图纸放线定位，并会同有关部门做好预检手续。桩基的轴线控制点和水准点的数量应不少于2个，并设在受打桩影响范围之外。（6）沉桩方式的选择：规定施
12、工单位根据设计规定选择合理的沉桩方式。采用锤击法时，应根据桩径、壁厚、打入深度、工程地质条件及桩密集程度等审查施工单位选择的桩锤；采用静压法时，可根据详细工程地质状况审查施工单位选择的配重，应认真检查压桩设备配置的加载反力读数系统与否通过检测、与否有效；（7）调试准备：在正式动工前，应进行一次整体设备试运转，根据桩基设计图纸及地质钻探资料,选择有代表性日勺工程桩或试验桩进行试桩工作,一般数量不少于2根,核查地质资料与否精确，打桩机及桩锤选用B合理性，并确定工程桩大面积施工时应控制的各项指标及施工原则，以便指导整个工程进度。如有问题，尚需选择补救措施或重新调整施工工艺。（8）根据试桩状况，合理编
13、制施工方案，工程桩号图，打桩次序图，保证桩机B行走路线和打桩次序H合理，防止施工过程中挤桩和压桩，施工时宜考虑采用退打。3. 3施工过程中质量控制3. 3.1预应力混凝土管桩定位控制根据设计图纸查对施工单位编制的工程桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响（一旦受外力影响时，第二套控制桩与否安全可靠，并可立即投入使用），保证控制点的精确性。压（打）桩前，应对施工人员已经放线定位的桩位按施工图进行系统的轴线复核，并检查定位桩。桩位B放样：群桩控制在20mm偏差之内；单排桩控制在IomIn偏差内。检查复核定位放线B同步，应做好放线复核记录，压（打）桩过程中应注意对每根桩桩位再行复核
14、，防止因压（打）桩后引起桩位的位移。桩机移位后，应进行第二次核样，核样根据轴线控制网点所标示工程桩位坐标点（X、Y值），采用极坐标法进行核样，保证工程桩位偏差值不不不大于IOmn1。4. 3.2桩机就位为保证打桩机下地表土受力均匀，防止不均匀沉降，保证打桩机施工安全，施工方宜采用厚度约23cm厚B钢板铺设在桩机履带板下，钢板宽度比桩机宽2m左右，保证桩机行走和打桩的稳定性。桩机行走时，应将桩锤放置于桩架中下部以桩锤导向脚不仰出导杆末端为准。5. 3.3桩的进场验收（1）预应力管桩的品种规格：混凝土强度等级分为预应力混凝土管桩（代号为PC）和预应力高强混凝土管桩（代号为PHC）0按管桩B抗弯性能
