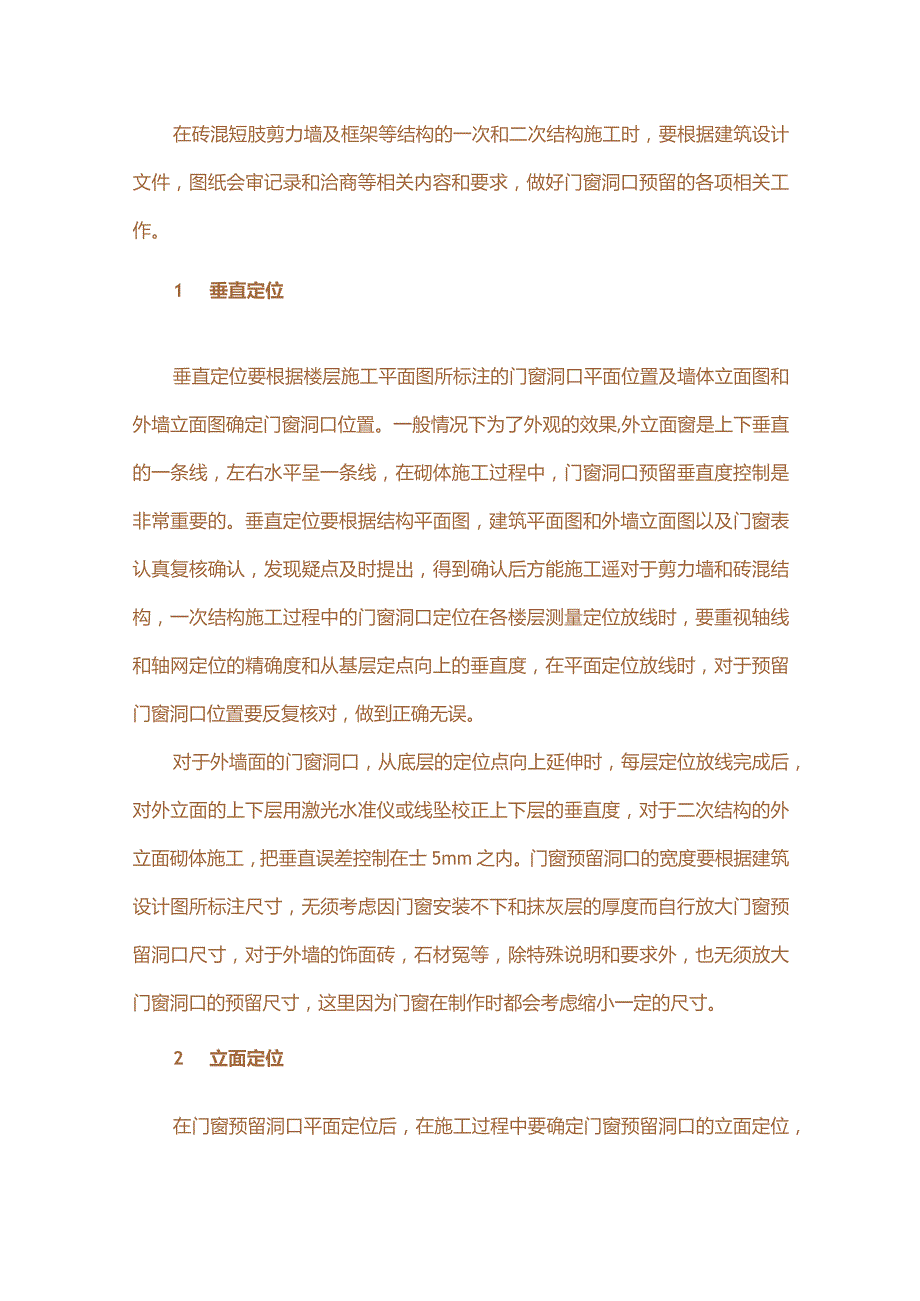

预留门窗洞口细节处理措施.docx_第1页
第1页 / 共2页

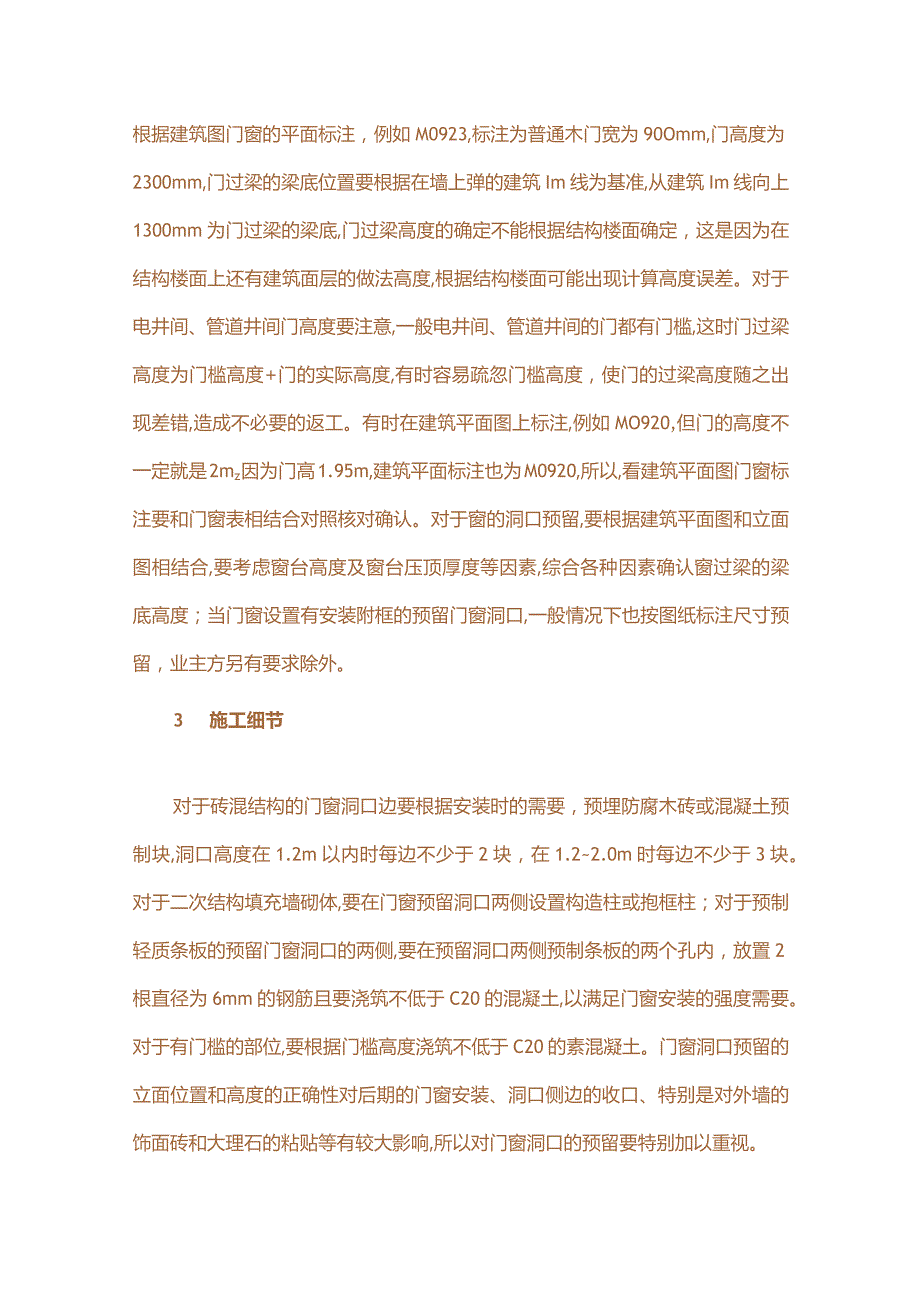

预留门窗洞口细节处理措施.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《预留门窗洞口细节处理措施.docx》由会员分享,可在线阅读,更多相关《预留门窗洞口细节处理措施.docx(2页珍藏版)》请在第壹文秘上搜索。

1、在砖混短肢剪力墙及框架等结构的一次和二次结构施工时,要根据建筑设计文件,图纸会审记录和洽商等相关内容和要求,做好门窗洞口预留的各项相关工作。1 垂直定位垂直定位要根据楼层施工平面图所标注的门窗洞口平面位置及墙体立面图和外墙立面图确定门窗洞口位置。一般情况下为了外观的效果,外立面窗是上下垂直的一条线,左右水平呈一条线,在砌体施工过程中,门窗洞口预留垂直度控制是非常重要的。垂直定位要根据结构平面图,建筑平面图和外墙立面图以及门窗表认真复核确认,发现疑点及时提出,得到确认后方能施工遥对于剪力墙和砖混结构,一次结构施工过程中的门窗洞口定位在各楼层测量定位放线时,要重视轴线和轴网定位的精确度和从基层定点

2、向上的垂直度,在平面定位放线时,对于预留门窗洞口位置要反复核对,做到正确无误。对于外墙面的门窗洞口,从底层的定位点向上延伸时,每层定位放线完成后,对外立面的上下层用激光水准仪或线坠校正上下层的垂直度,对于二次结构的外立面砌体施工,把垂直误差控制在士5mm之内。门窗预留洞口的宽度要根据建筑设计图所标注尺寸,无须考虑因门窗安装不下和抹灰层的厚度而自行放大门窗预留洞口尺寸,对于外墙的饰面砖,石材冤等,除特殊说明和要求外,也无须放大门窗洞口的预留尺寸,这里因为门窗在制作时都会考虑缩小一定的尺寸。2 立面定位在门窗预留洞口平面定位后,在施工过程中要确定门窗预留洞口的立面定位,根据建筑图门窗的平面标注,例

3、如M0923,标注为普通木门宽为90Omm,门高度为2300mm,门过梁的梁底位置要根据在墙上弹的建筑Im线为基准,从建筑Im线向上1300mm为门过梁的梁底,门过梁高度的确定不能根据结构楼面确定,这是因为在结构楼面上还有建筑面层的做法高度,根据结构楼面可能出现计算高度误差。对于电井间、管道井间门高度要注意,一般电井间、管道井间的门都有门槛,这时门过梁高度为门槛高度+门的实际高度,有时容易疏忽门槛高度,使门的过梁高度随之出现差错,造成不必要的返工。有时在建筑平面图上标注,例如MO920,但门的高度不一定就是2mz因为门高1.95m,建筑平面标注也为M0920,所以,看建筑平面图门窗标注要和门窗

4、表相结合对照核对确认。对于窗的洞口预留,要根据建筑平面图和立面图相结合,要考虑窗台高度及窗台压顶厚度等因素,综合各种因素确认窗过梁的梁底高度;当门窗设置有安装附框的预留门窗洞口,一般情况下也按图纸标注尺寸预留,业主方另有要求除外。3 施工细节对于砖混结构的门窗洞口边要根据安装时的需要,预埋防腐木砖或混凝土预制块,洞口高度在1.2m以内时每边不少于2块,在1.22.0m时每边不少于3块。对于二次结构填充墙砌体,要在门窗预留洞口两侧设置构造柱或抱框柱;对于预制轻质条板的预留门窗洞口的两侧,要在预留洞口两侧预制条板的两个孔内,放置2根直径为6mm的钢筋且要浇筑不低于C20的混凝土,以满足门窗安装的强度需要。对于有门槛的部位,要根据门槛高度浇筑不低于C20的素混凝土。门窗洞口预留的立面位置和高度的正确性对后期的门窗安装、洞口侧边的收口、特别是对外墙的饰面砖和大理石的粘贴等有较大影响,所以对门窗洞口的预留要特别加以重视。
