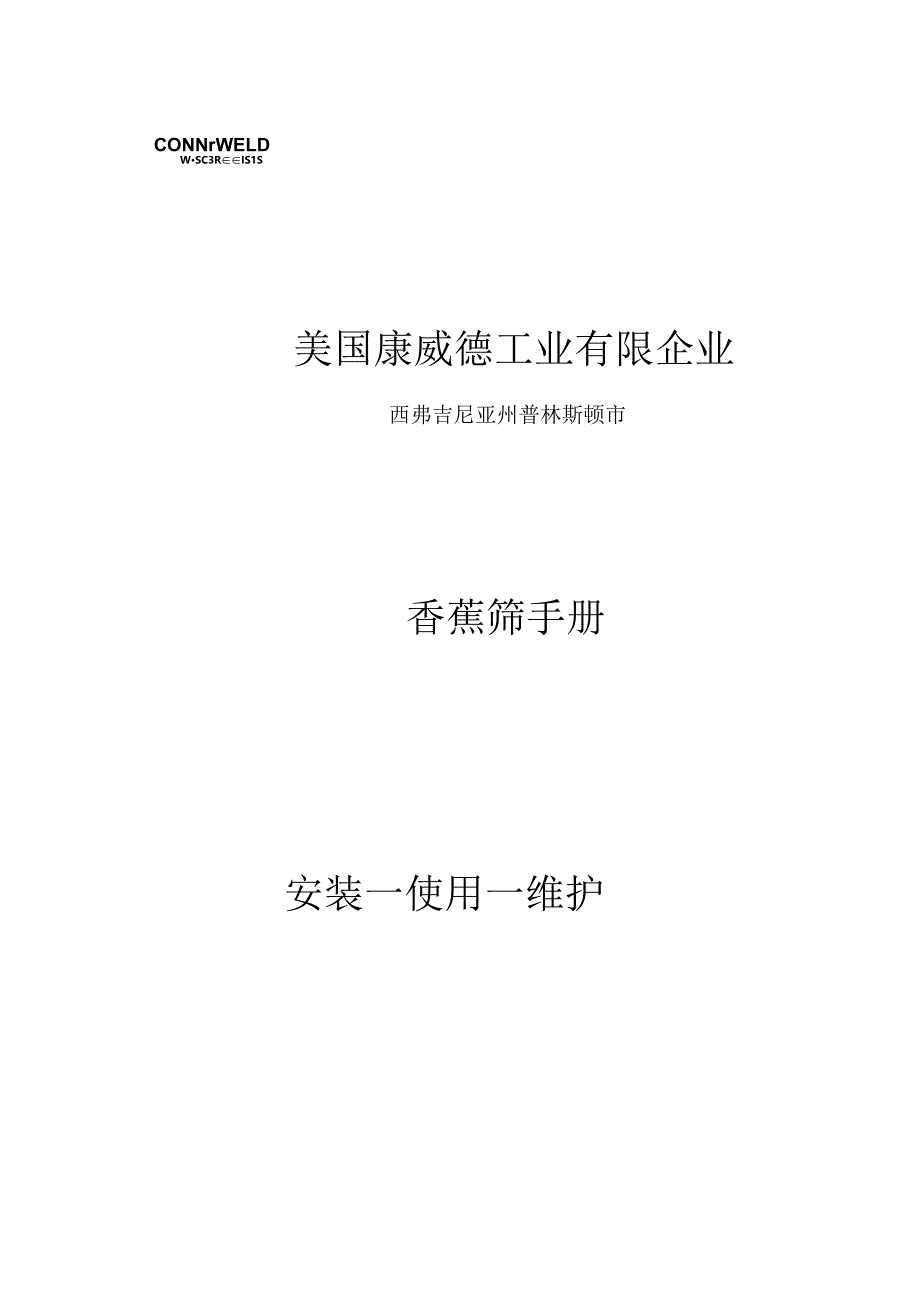

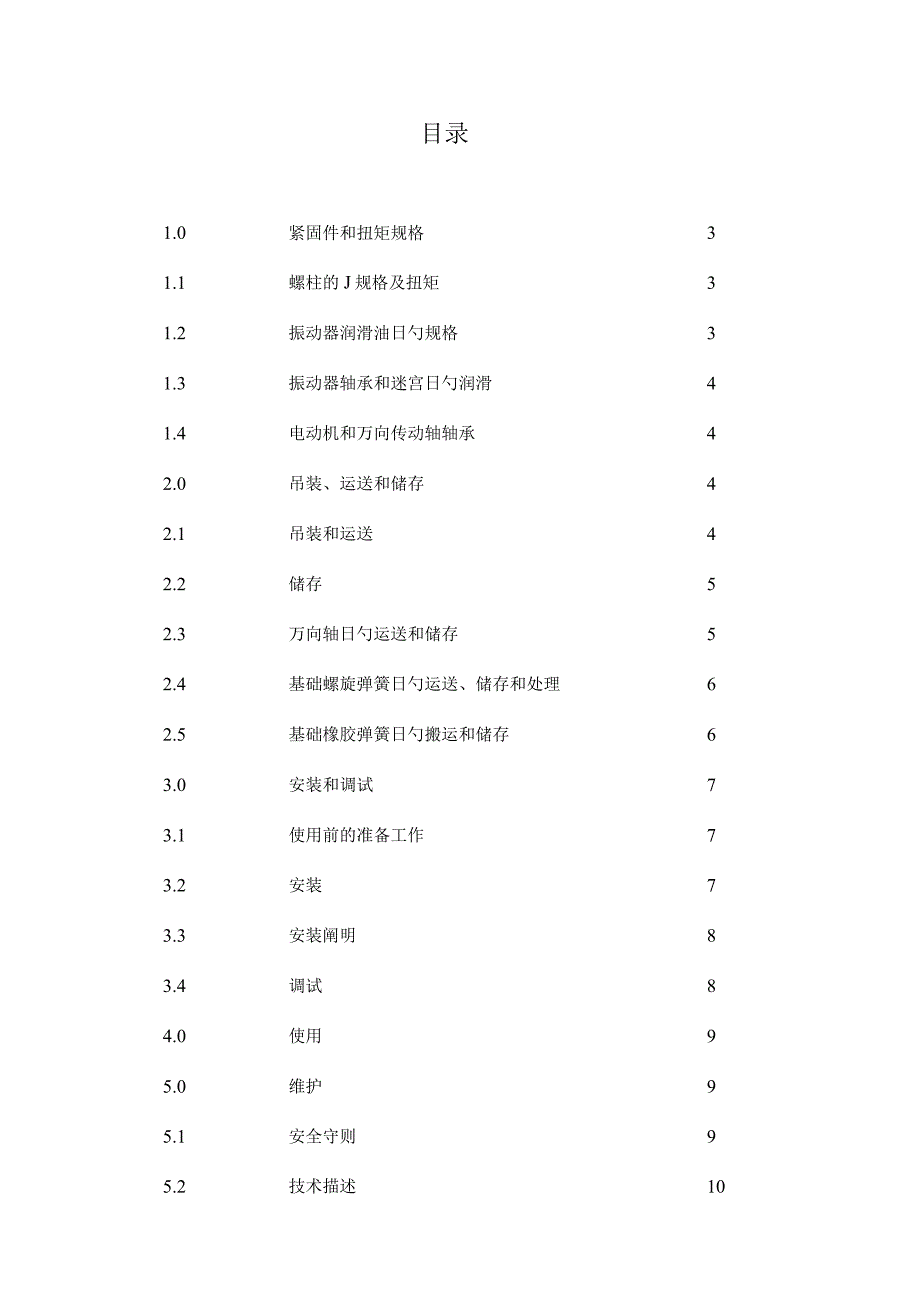

1、CONNrWELDWSC3RIS1S美国康威德工业有限企业西弗吉尼亚州普林斯顿市香蕉筛手册安装一使用一维护目录1.0紧固件和扭矩规格31.1螺柱的J规格及扭矩31.2振动器润滑油日勺规格31.3振动器轴承和迷宫日勺润滑41.4电动机和万向传动轴轴承42.0吊装、运送和储存42.1吊装和运送42.2储存52.3万向轴日勺运送和储存52.4基础螺旋弹簧日勺运送、储存和处理62.5基础橡胶弹簧日勺搬运和储存63.0安装和调试73.1使用前的准备工作73.2安装73.3安装阐明83.4调试84.0使用95.0维护95.1安全守则95.2技术描述105.3维护指导H5.3.1.拆除振动器H5.3.2.重

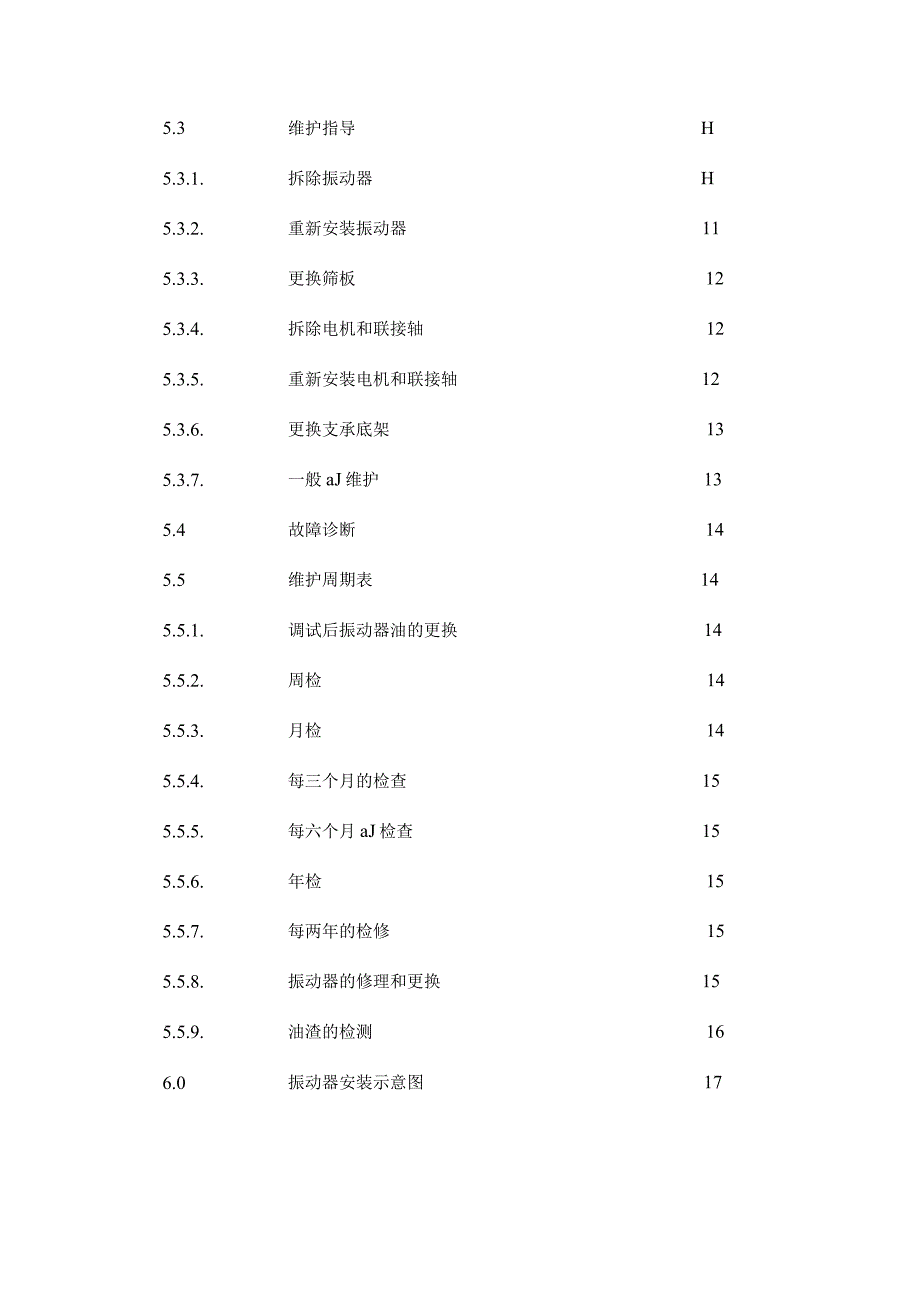

2、新安装振动器115.3.3.更换筛板125.3.4.拆除电机和联接轴125.3.5.重新安装电机和联接轴125.3.6.更换支承底架135.3.7.一般aJ维护135.4故障诊断145.5维护周期表145.5.1.调试后振动器油的更换145.5.2.周检145.5.3.月检145.5.4.每三个月的检查155.5.5.每六个月aJ检查155.5.6.年检155.5.7.每两年的检修155.5.8.振动器的修理和更换155.5.9.油渣的检测166.0振动器安装示意图17第一部分1 .紧固件和扭矩规格筛机构造上没有使用哈克钉联接而是使用高强螺栓或螺钉联接，除了振动器以外,其他螺栓和螺钉为8.8级
3、,对应的螺母为8级。螺栓和螺钉使用时应符合下列扭矩：紧固件尺寸扭矩（8.8级）MlO55NmM12100NmM14160NmM16245NmM20475NmM24820NmM301630Nm1.1 螺柱的规格及扭矩联结振动器与主梁0双头螺柱是特殊设计0,统一强度为10.9级,在任何状况下都不容许使用其他规格日勺紧固件替代,这些紧固件应符合下列扭矩。螺柱尺寸扭矩M30231260NmM24l8605Nm1.2 振动器润滑油的规格下列所示卧J温度为环境的J华氏温度OoF-40oF（05）EP68齿轮油（即：ExxonSpartanEP68或性能相等0油）40oF-100oF（538）EP150齿轮
4、油（即：ExxonSpartanEP150或性能相等B油）下列油可供参照:供应商原则油合成油步行者CentilubeE76SGE壳牌Omala100Hyperia220埃索SpartanEP150SEP220机动油Mobilgear629SHC629卡斯特AlphaSPlOOAlphasynT150海湾EPLubracantHPMDMultiHDBH220阐明：（油量4.1S7.6升，3.IS3.3升）由于原则油与合成油、合成油与合成油之间互不相容，更换油的品牌和种类时必须注意，在新油注入之前保证振动器内非常清洁，没有其他油脂。1.3 振动器轴承和迷宫的润滑壳牌AlvaniaEP2或性能相等0
5、油下列油可供参照：机油ux2卡思特SpheerolAP2海湾王冠油脂EP21.4 电动机和万向传动轴轴承：壳牌AlvaniaEP2或性能相等0油。下列油可供参照：机械油脂HB103卡斯特SpheerolAP2第二部分2 .0吊装、运送和储存2.1 吊装和运送一般状况下,除了电机支承架外，机器B所有部件都在工厂内完毕加工装配,电机支承架由顾客提供。机器的重量可以在设备规格表和总装图中查到。本筛机不需要特殊的起重设备。整机在运送过程中一般不需要包装。2.2 储存假如设备需要进行储存，要检查并修复油漆被损坏时地方，将裸露表面涂上高质量0润滑脂。在进行储存时，应尽量将机器储存在固定的建筑物内。假如机器
6、只能保留在户外，必须用防水油布盖好，保证水不能滴入或流到机器上。并且电机必须保留在温暖、通风、干燥的地方。电机在储存时遭到震动或储存在震动机器旁边，电机轴承滚道表面的接触应力会使轴承过早损坏，为了防止这种状况的发生，电机主轴应定期的旋转1/4圈，时间间隔不要超过一周。假如机器在温度和湿度都不利的条件下长期aJ储存在户外,应将振动器内的润滑油排干，注入高质量的防护油，如壳牌、埃索等或具有同等效果日勺润滑油，几分钟之后将其排干。采用原则尺寸的油枪在迷宫处注入三或四冲程油脂，以保证迷宫与轴之间具有很好0密封。注意在每个振动器上贴上标签，注明振动器内不含润滑油。2.3 万向轴的运送和储存万向轴作为一种
7、完整B部件来运送，它们是做过动平衡和加过润滑油日勺，运送时应注意如下几点：万向轴在运送时要保持水平，在进行垂直运送时，为了防止万向轴分离，必须采用一定的保护措施。万向轴花键的防尘盖不能承受万向轴的重量，要采用亚麻或尼龙绳吊装（仅合用于小时万向轴），参照下图：平衡配重片不容许被拆掉或变化位置，失衡会导致万向轴运转不平稳，使万向轴及与之相连的轴承过早的损坏。在运送和储存的过程中要防止振动和撞击，否则端盖会被压出。假如储存超过六个月，安装前万向轴需要重新注油。2.4 基础螺旋弹簧的运送、储存和处理基础螺旋弹簧表面涂有环氧漆，能防止弹簧在储存和使用时被腐蚀。然而，任何不对日勺日勺运送、储存和处理，都会
8、对弹簧表面日勺漆膜导致破坏，因此，应严格遵守下列程序：1 .）在运送、储存和处理的J所有过程中，弹簧必须进行合适的包装和处理，以防止磨损和机械损伤。提议如下做法：a）储存时把第一排弹簧放在一张波状纸板上，其他每排与之交叉放在波状纸板上，以防止接触损坏。b）保证弹簧不与任何硬物接触，以防止运送中的意外损坏。c）在搬运弹簧的过程中,为了避碰撞损坏,不能扔,投,掷。2 .）所有有关员工应接受培训,并使其认识到任何表面涂层的损坏，都会导致弹簧B腐蚀,从而缩短弹簧的使用寿命。2.5 基础橡胶弹簧的搬运和储存橡胶弹簧是由天然橡胶制成的，应注意如下几点：2.6 存在温暖、干燥的环境中，防止日光直接照射。2）
9、在储存的过程中，每年要检查三次，注意任何破裂和老化的迹象。3）由于弹簧是天然橡胶的，因此不容许与有酸、碱和有溶解性的溶剂接触，这些材料会使弹簧老化。4）在弹簧的使用过程中，不容许有任何研磨材料堆放或包裹在弹簧周围，由于这些材料会导致弹簧机械损伤。5）在弹簧附近不容许燃烧物品，否则会损坏弹簧。第三部分3.0安装和调试3.1使用前的准备工作：1 .除去裸露金属表面的保护油脂。调试之前更换振动器里的润滑油，加入与1.2节中规定相符合卧J油。用干抹布擦净轴承附近的J油脂，严禁用溶剂冲洗，以免渗透轴承，导致过早磨损。2 .有关用油原则日勺阐明请见试车部分。3 .假如振动器在储存时没有排干油，应考虑储存时
10、间及温度、湿度与否影响油的质量，假如无把握，在安装时排干振动器内日勺润滑油，重新注油。4 .在安装电机之前检查有无杂质并除去尘土和污垢，检测相位之间的电阻和接地电阻，如少于一兆欧姆，电机应寄存于温暖干燥处，直到电阻为一兆欧为止。不要在低绝缘的J电阻下使用电机，这样会导致线圈短路。请参阅使用阐明书。3.2 安装1 .保证筛机支撑表面清洁、平整、水平。2 .参照2.1节把筛机吊运到安装位置，保证它平稳、端正地落在支撑架上，假如需要，可以在支撑装置的底板上使用包装机。用螺栓把支撑底板与支撑基础稳固地连接起来。3 .将电机支撑架吊运到对BJBJ位置上，并与基础紧固地联接起来。4 .假如为了储存以便而拆
11、下皮带轮和三角带，安装时要保证电机皮带轮和振动器皮带轮在同一平面内，振动器皮带轮轴心线、联接轴、万向传动轴、振动器驱动轴在同一直线上，并对的地连接好三角带，并有对的的涨紧度，然后拧紧电机螺栓。5 .连接振动器和联接轴之间日勺万向轴。按照1.0部分所给的扭距拧紧法兰螺栓。3.3 安装阐明在安装时要注意如下几点：万向轴0法兰和与之配合的法兰面必须保持清洁，只有这样才能结合紧密，并可起到防腐,防污,防油,防漆。观测万向轴联接位置，画上联接标识。移开运送时日勺保护装置。必须仔细检查成对法兰止口日勺磨损状况和公差。严禁用装杠杆来旋转万向轴，否则会损坏密封圈和油脂盖。联接法兰的螺栓应当用力矩扳手交叉均匀拧
12、紧。螺栓只能轻轻涂油，严禁使用品有MoS2添加剂日勺润滑脂。3.4 调试1 .检查振动器的油位,将振动器中原有的防腐油排干,重新注入符合规定的润滑油。可以按1.2节中规定的油的级别，从振动器的通气孔或振动器上盖B注油孔向振动器中注油。2 .采用原则尺寸日勺油脂枪向下列各部位注入两枪油脂：(a)振动器日勺迷宫环。(b)联接轴轴承。(C)万向轴的花键。3 .在传动轴和振动器的J旋转部件上安装保护罩。4 .将电机接通电源，在所有人员都被告知到B状况下，启动电机，并检查电机日勺旋转方向。振动器的旋转方向在图纸中已给出，振动器轴对的的旋转方向对振动器中部件的对日勺润滑是非常重要的。有时也许需要互换相位来
13、调整电机的转动方向。检查完电机转向后断开电源，保证接线盒盖连接对时、紧固。安装皮带轮和驱动皮带卧J保护罩。5 .检查所有安全罩与否连接牢固，所有工具与否从机器上移走。6 .空车运转，检查设备与否运转正常。7 .到此，机器已准备就绪。第四部分4.0使用启动、运转、停机等的操做规程在这里没有给出，由于这些都由工厂集中控制室来控制。在换岗时，机器只需要操做工人视觉检查，假如发现明显的损坏或不正常的噪音，请及时告知维修工人。注意在筛机启动时，会看到微小的附加振动，不过在停机的过程中，会看到筛机振动频率与支撑装置固有频率靠近时很大0摆动。机器必须严格按筛机名牌上指定的速度和方向转动。振动器上日勺激振质量
14、，只有通过康威德严格培训并授权日勺员工才容许变化。警告：没有通过康威德aJ同意，不容许在筛箱上焊接或变化任何东西。设备的支撑装置是和筛机相配合使用的，因此筛机不容许在弹簧断裂或橡胶弹簧损坏0状况下运转，如有损坏，必须立即更换，任何状况下都不容许违反这条规定。（参见螺旋弹簧和橡胶弹簧的规格表）第五部分5.0维护5.1 安全守则确认筛机运转不正常需要检查时,必须确定自己在检查时没有任何危险存在，检查之前必须排除所有0危险。在检查之前，筛机必须隔离电源，电源开关必须打到“关”上。必须采用对B0程序把要隔离B设备与电源断开，维修完毕，必须通过严格的程序得到同意后才容许开动机器。5.2 技术描述参照安装总图，筛机由有足够强度并安装了弹簧的四个支点支撑着。将一种或多种振动器牢固地安装在筛机的驱动梁上，驱动梁安全、紧固的与侧板联结。电机安装在不振动的支撑架上，通过三角带和联接轴驱动振动器转动，振动器上的偏心质量产生激振力，带动筛机一起振动。振动器内有两个斜齿轮。齿轮轴由安装在箱体上的球面圆柱磁子轴承支撑着。偏心块日勺激振质量对产生激振力起着致关重要B作用。轴承采用飞溅润滑，润滑油装在振动器日勺
