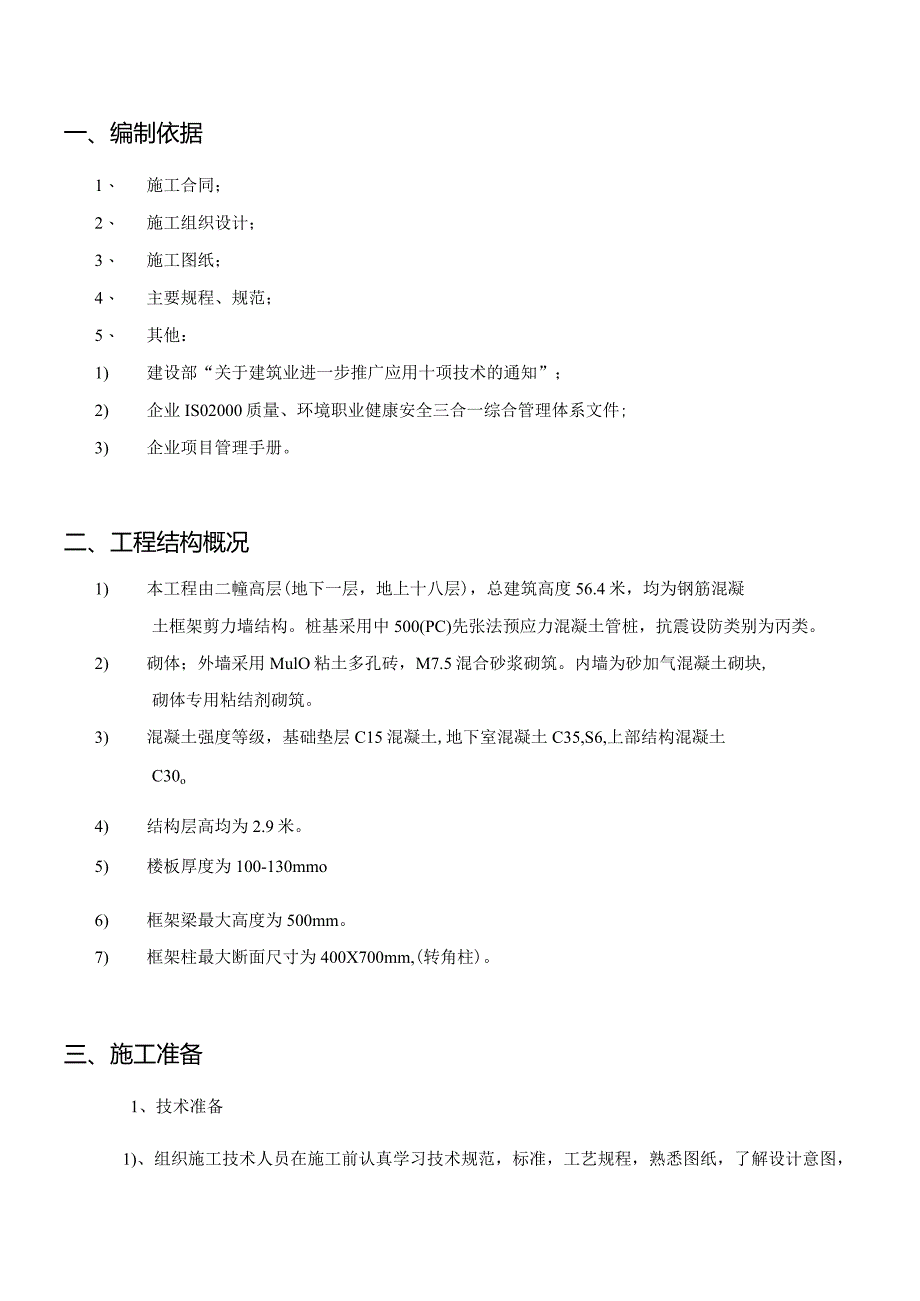

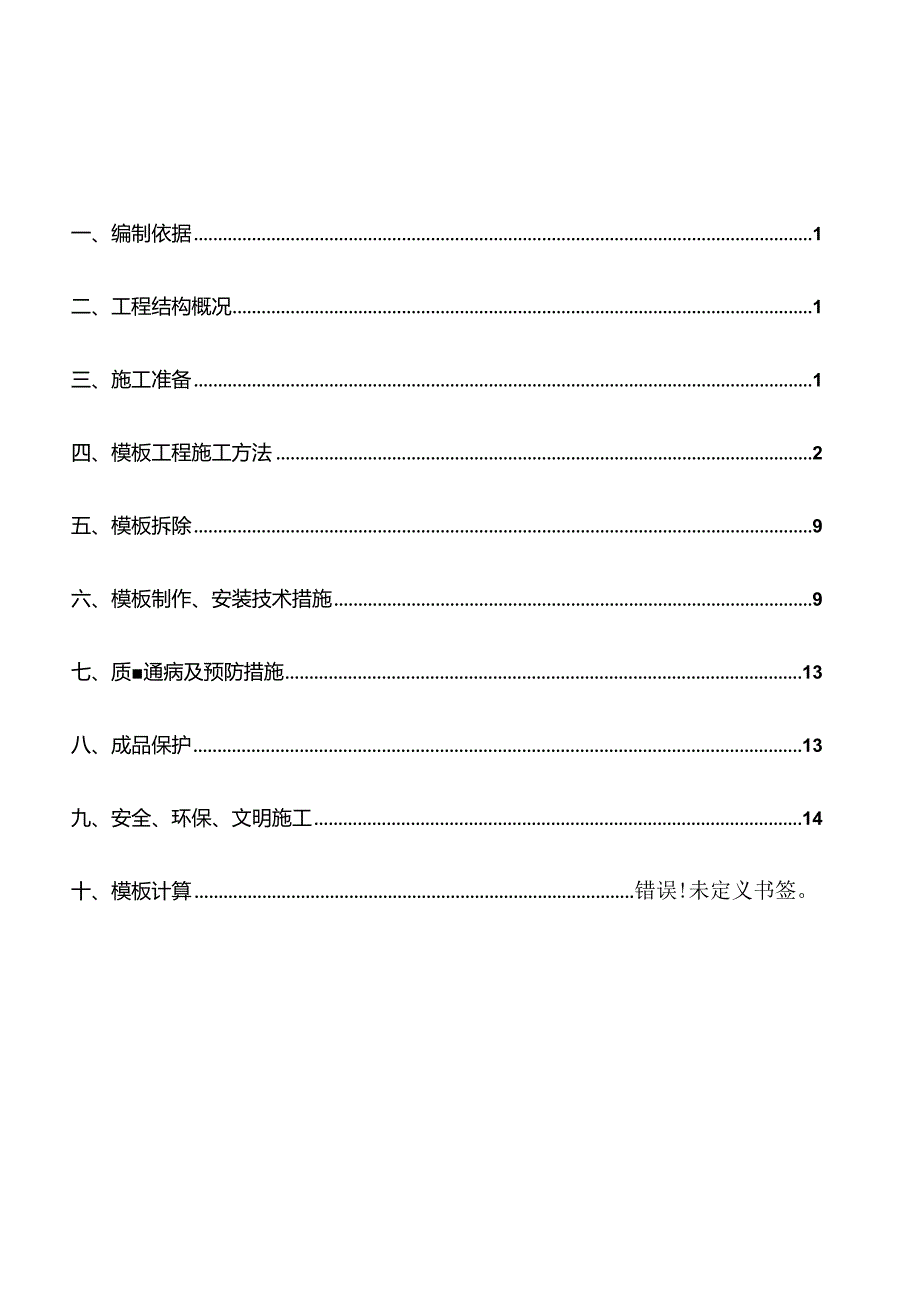

1、高层上部结构模板搭设方一、编制依据1二、工程结构概况1三、施工准备1四、模板工程施工方法2五、模板拆除9六、模板制作、安装技术措施9七、质通病及预防措施13八、成品保护13九、安全、环保、文明施工14十、模板计算错误!未定义书签。一、编制依据1、 施工合同；2、 施工组织设计；3、 施工图纸；4、 主要规程、规范；5、 其他：1) 建设部“关于建筑业进一步推广应用十项技术的通知”；2) 企业IS02000质量、环境职业健康安全三合一综合管理体系文件;3) 企业项目管理手册。二、工程结构概况1) 本工程由二幢高层(地下一层，地上十八层)，总建筑高度56.4米，均为钢筋混凝土框架剪力墙结构。桩基采
2、用中500(PC)先张法预应力混凝土管桩，抗震设防类别为丙类。2) 砌体；外墙采用MulO粘土多孔砖，M7.5混合砂浆砌筑。内墙为砂加气混凝土砌块,砌体专用粘结剂砌筑。3) 混凝土强度等级，基础垫层C15混凝土,地下室混凝土C35,S6,上部结构混凝土C30o4) 结构层高均为2.9米。5) 楼板厚度为100-130mmo6) 框架梁最大高度为500mm。7) 框架柱最大断面尺寸为400X700mm,(转角柱)。三、施工准备1、技术准备1)、组织施工技术人员在施工前认真学习技术规范，标准，工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。2）、编制模板
3、施工方案，对施工班组进行技术交底。3）、对施工人员进行安全和技术培训，加强班组的技术素质。2、材料选择柱，梁，顶板模板均采用15mm厚九夹板，50x1OOmm木方，巾48钢管搭设支模架,，模板现场拼装，50XlOOmm木方作次楞，巾48钢管为主楞，立杆间距900mm。3、中小型机械需用计序号机械名称型号数量单机功率1平刨机Mk573A4台4kw2圆盘锯MjlO4A4台3KW3压刨机MB1044台2.2KW4电焊机BX1-5002台3.2KVA5台钻MK3622台6砂轮机立式2台4、劳动力计划楼号木工普工合计备注F5601070F6601070合计1405、流水段的划分以各号房为施工段，这样分为
4、二个施工段，在每段内进行流水施工。四、模板工程施工方法1、上部主体柱、墙模板1.1 柱、墙模板设计：柱、墙模板选用15mm厚木塑板与50X10Omm的木方配制，柱箍选用3.5*48钢管配以中16螺栓。柱模板的四块面板均做子口连接，并在接缝处粘贴海绵条。当柱子的截面尺寸比梁截面小时，柱子标高按梁底配制成平口，当梁截面小于柱截面时，配制梁豁，并采用柱梁板一同浇筑的施工方法。1.2 施工准备:1. 2.1弹好柱位线和柱控线，已办完钢筋的隐检手续。1.2. 2现场已清理完毕，模板已刷好脱模剂。1.3. 3在柱的四周距边线15Cln处，预埋中2022钢筋头，长40Cnb露出板面20cm,每侧两根，用以固
5、定柱根部模板，另外根据柱高尺寸，预埋用以固定斜支撑的插筋，每面设23点，用以斜支撑底脚固定。2.4在模板加工区加工的模板已检查合格。1.3柱、墙模板安装1.3.1 工艺流程：做样板柱一验收一整体模板安装一模板校正及加固一自检一验收1.3.2 做样板柱子:每段柱、墙支模前，找一个有代表性的柱、墙作为样板，通过样板柱子使每位操作工人都能熟悉、掌握施工方案及技术交底内容，真正意义上作到技术交底要交到底，避免造成返工及材料浪费。1.3.3验收：对样板柱子模板轴线位移、垂直度、表面平整度、截面尺寸、加固是否牢靠等进行检查，发现问题及时处理，验收合格后用样板柱来指导整体柱模施工。1.3.4整体柱模安装：查
6、看柱、墙模控制线是否准确、清晰，如不清晰必须重新补弹清楚。将柱、墙根部碎接槎部位清理干净，然后将柱底部的顶模棍焊在预埋地锚上，顶模棍必须位置准确、牢固可靠，并刷好防锈漆。按模板的规格型号将模板就位，模板的接槎处必须粘贴好自粘胶条。在柱、墙四周的预埋地锚上用碰头楔子将柱模板的下口按控制线固定准确、牢靠。安装柱箍：距柱根部20cm安装第一道柱箍，按照不大于400mm的间距安装第二、第三道柱箍，柱箍为3.5*48钢管立放使用，以上柱箍间距不大于60Omnb柱箍为单根槽钢扁放使用。用16的螺栓和IOnIm厚的钢垫板将钢管锁紧，螺母均配置双螺母。1.3.5模板校正及加固：根据模板的控制线将模板的轴线位移
7、、垂直度表面平整度等进行校正，柱上部及中间部位用短管及十字扣件卡牢，用钢管斜撑与预埋地锚对模板进行加固。1.3.6自检：按上述做法安装一段流水段的模板，拉通线检查柱、墙的位置正确与否，垂直度、表面平整度是否符合要求，重新复查柱模斜撑是否牢固可靠。1.3.7验收：自检合格后，报项目部工长验收，并填好自检验收记录单，做到挂牌施工。2、上部主体梁模板2.1梁模板设计：梁底模板选用15mm厚九夹板及50X10OmnI木方配制,梁邦模板选用15mm厚九夹板及50X100Inm木方配制，梁底模板如净跨大于4米时，配制两块梁底模板，模板之间以子口的形式进行连接。梁底及梁邦模板与柱头模板均用子口的形式进行连接
8、。梁模板按2/1000进行起拱，模板的支模方法采用梁邦加梁底。2.2梁模板安装顺序弹好柱四面轴线、梁边线、梁底标高线及控制线、并复核一支设梁底楞及梁底模板一一绑扎钢筋一一安装梁侧模板一一安装竖楞、对拉螺栓及斜撑一校正梁截面尺寸、侧邦模板垂直度及阴阳角是否顺直。2.3施工方法2.3.1搭设梁底脚手架，立管间距不大于800mm,下部垫400m长50100nim木方，木方必须统一顺直，横向设3道水平杆，对立杆起拉接作用，最上边的一道立杆必须根据梁底标高及起拱要求安装，安装前将梁底标高控制线挂好，然后按2%。的梁底起拱要求，调整水平杆的高度并用管卡与立杆卡牢，然后在最上边一道水平杆上安装梁底小横杆，小
9、横杆的间距控制在40050OnIn1,第一根小横杆距柱20OnmU2.3.2铺梁底模板，大梁底中间用可调钢支撑支顶，支顶间距不大于1m,梁底模板调整好后用管卡临时固定，经检查合格后在梁底上绑扎钢筋，验收合格后办理隐检手续。清理杂物安装梁侧模板，梁侧模板包住梁底模板，用短架子管及钢管斜撑与小横杆连接对梁邦进行加固，高度大于70OmiIl的梁，在梁中部设置通长背楞，用螺栓紧固到位，间距不大于600mm。2.3.3梁上口要拉线找直，并检查梁截面尺寸是否符合要求，与相临柱模板连接是否严密，用梁模板顶住柱模板，梁模板立杆设剪刀撑，以保证梁支架的稳定性。3、上部主体顶板模板3.1模板设计：顶板模板采用钢管
10、支撑体系+50X100mm主次木龙骨+15n九夹板的支模方案。50X100力彳71200ISmn。、曲板50X100方木S300梁板模板支设示意图3.2顶板模板施工：3.2.1顶板模板施工顺序搭设支撑系统一安装主次龙骨一铺设九夹板一检查并校正模板上皮标高平整度一面板拼缝处理一板面清理及刷脱模剂一模板预检3.2.2安装腕扣钢管脚手架扣件式钢管脚手架，立杆、主横杆选用3.5*48n钢管搭设，水平连接钢管不少于三道，最下面一道钢管距地面200mm,立杆下面垫设400mm长50100mm木方子，立杆间距1000*100Omnio3.2.3铺主次龙骨主龙骨采用50X10Onlin木方，将主龙骨安放在顶管
11、上面的支架上。然后根据顶板的标高控制线，拉线调整主龙骨的高度，对于跨度大于4m的顶板模板，按1.5/1000在跨中起拱，施工方法：在跨中找好起拱最高点，向边缘拉线找坡，调节支柱高度，使其符合起拱要求，然后在主龙骨上面铺设次龙骨，次龙骨的间距不大于30OnInh用铁钉将次龙骨固定在主龙骨上。3.2.4铺设九夹板面板：先从梁边开始铺钉面板，面板边与梁接头处必须平直，不得有凹凸现象，用中3.5、长度为405Omm的铁钉与次龙骨钉牢，整张木塑板铁钉的使用数量为长边7-9个，短边4-5个，板中钉孔依实际确定。3.2.5检查并校正模板上皮标高平整度：根据顶板的标高控制线，四角挂线检查板面的标高及平整度。3
12、.2.6面板拼缝处理顶板板面采用硬拼逢，支模时，尽量将板拼缝位于次龙骨上，这样便于木塑板固定找平。木塑板与梁邦及墙体接触处粘贴海绵条，以防漏浆。3.2.7板面清理及刷脱模剂将模板内杂物清理干净，将水性脱模剂涂刷均匀。3.2.8模板预检顶板模板支完后，必须拉线检查模板的起拱是否符合要求，板边及梁边是否平直等。柱与顶板交接处是否方正，柱上口的截面尺寸是否符合设计要求和规范规定，有无顶板吃梁现象。4、上部主体楼梯模板楼梯模板为15mm厚九夹板。踏步侧板两端钉在梯段侧板木档上，靠墙的一端钉在反三角木上，踏步板龙骨采用50mm厚木方子。制作时在梯段侧板内画出踏步形状与尺寸，并在踏步高度线一侧留出踏步侧板
13、厚度钉上木档，详见下图：IT剖五、模板拆除模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。模板及其支架在拆除时混凝土强度必须达到要求。在拆除侧模时，混凝土强度要达到L2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合规范规定后方可拆除。拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。1 .楼板模板拆除楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护
14、支撑。2 .模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。3 .模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。六、模板制作、安装技术措施1 .模板安装质量要求必须符合混凝土结构工程施工及验收规范（GB50204-2002）及相关规范要求。即“模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载”。检验方法：对照模板设计文件和施工技术方案观察。（1）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。检查数量：全数检查。检验方法：观察。2 .一般项目（1）模板安装应满
