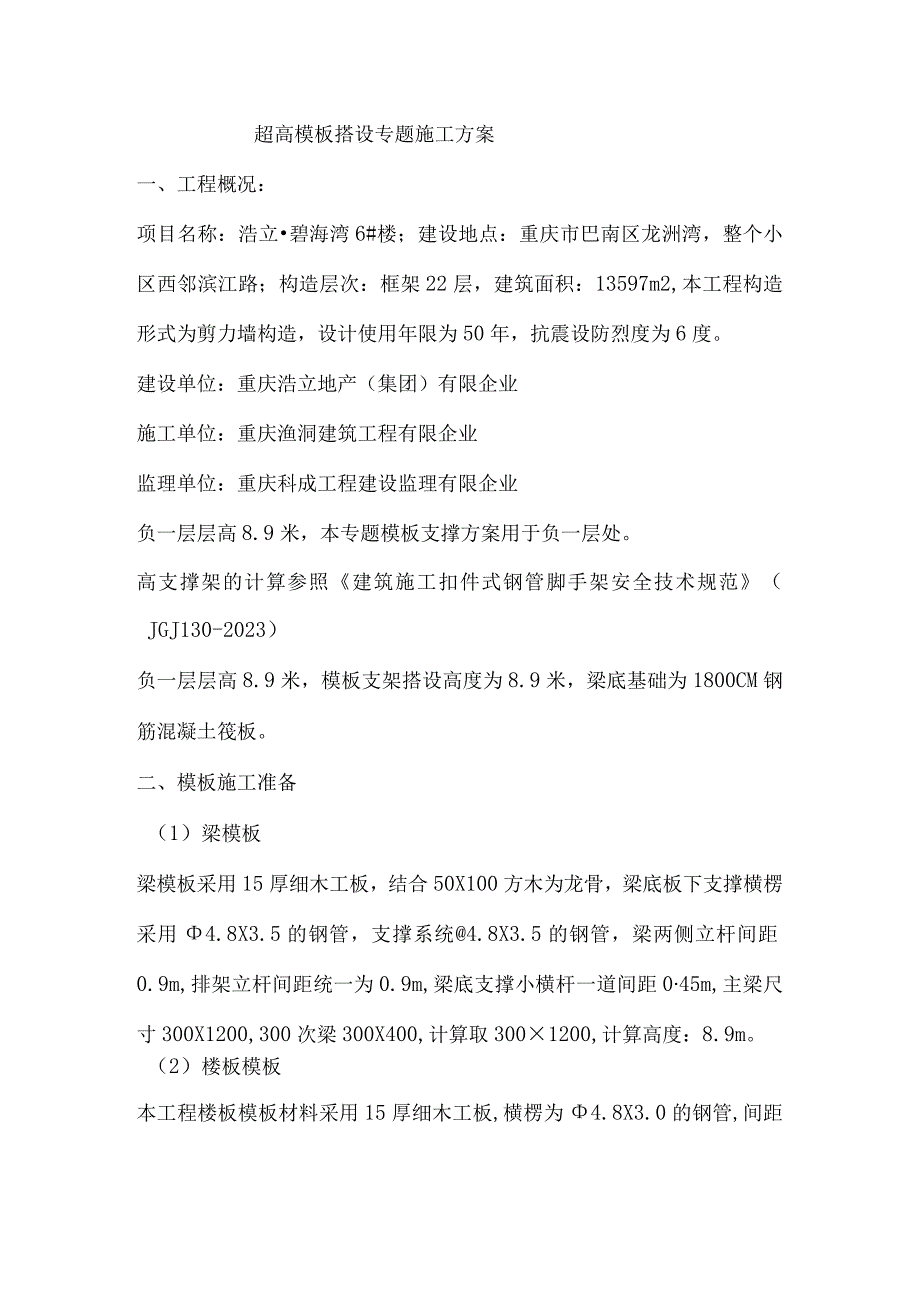

1、超高模板搭设专题施工方案一、工程概况：项目名称：浩立碧海湾6#楼；建设地点：重庆市巴南区龙洲湾，整个小区西邻滨江路；构造层次：框架22层，建筑面积：13597m2,本工程构造形式为剪力墙构造，设计使用年限为50年，抗震设防烈度为6度。建设单位：重庆浩立地产（集团）有限企业施工单位：重庆渔洞建筑工程有限企业监理单位：重庆科成工程建设监理有限企业负一层层高8.9米，本专题模板支撑方案用于负一层处。高支撑架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）负一层层高8.9米，模板支架搭设高度为8.9米，梁底基础为1800CM钢筋混凝土筏板。二、模板施工准备（1）梁模板梁模板采用

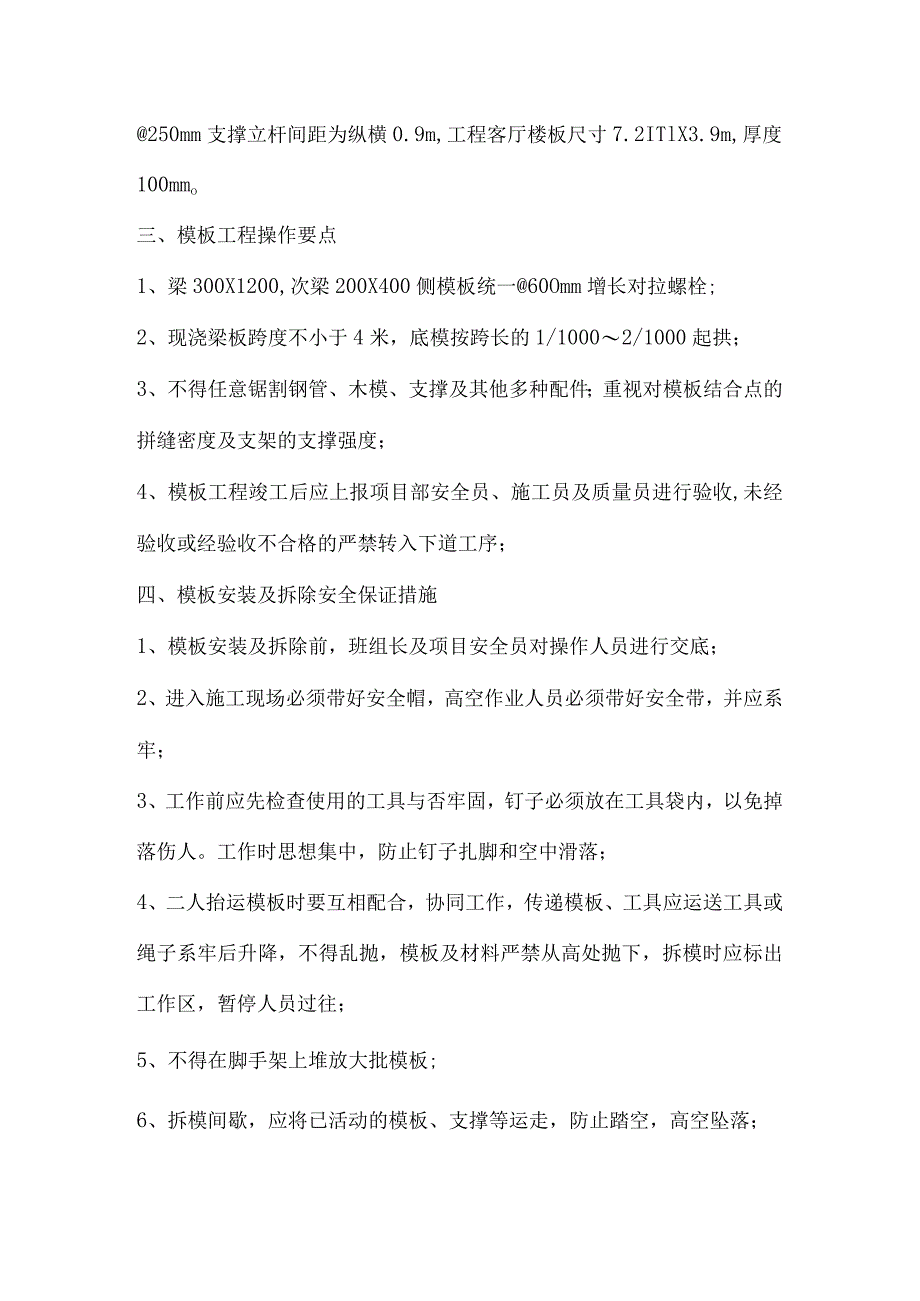

2、15厚细木工板，结合50X100方木为龙骨，梁底板下支撑横楞采用4.8X3.5的钢管，支撑系统4.8X3.5的钢管，梁两侧立杆间距0.9m,排架立杆间距统一为0.9m,梁底支撑小横杆一道间距045m,主梁尺寸300X1200,300次梁300X400,计算取3001200,计算高度：8.9m。（2）楼板模板本工程楼板模板材料采用15厚细木工板,横楞为4.8X3.0的钢管,间距250mm支撑立杆间距为纵横0.9m,工程客厅楼板尺寸7.2ITlX3.9m,厚度100mmo三、模板工程操作要点1、梁300X1200,次梁200X400侧模板统一60Omm增长对拉螺栓;2、现浇梁板跨度不小于4米，底模
3、按跨长的1/10002/1000起拱；3、不得任意锯割钢管、木模、支撑及其他多种配件；重视对模板结合点的拼缝密度及支架的支撑强度；4、模板工程竣工后应上报项目部安全员、施工员及质量员进行验收,未经验收或经验收不合格的严禁转入下道工序；四、模板安装及拆除安全保证措施1、模板安装及拆除前，班组长及项目安全员对操作人员进行交底；2、进入施工现场必须带好安全帽，高空作业人员必须带好安全带，并应系牢；3、工作前应先检查使用的工具与否牢固，钉子必须放在工具袋内，以免掉落伤人。工作时思想集中，防止钉子扎脚和空中滑落；4、二人抬运模板时要互相配合，协同工作，传递模板、工具应运送工具或绳子系牢后升降，不得乱抛，

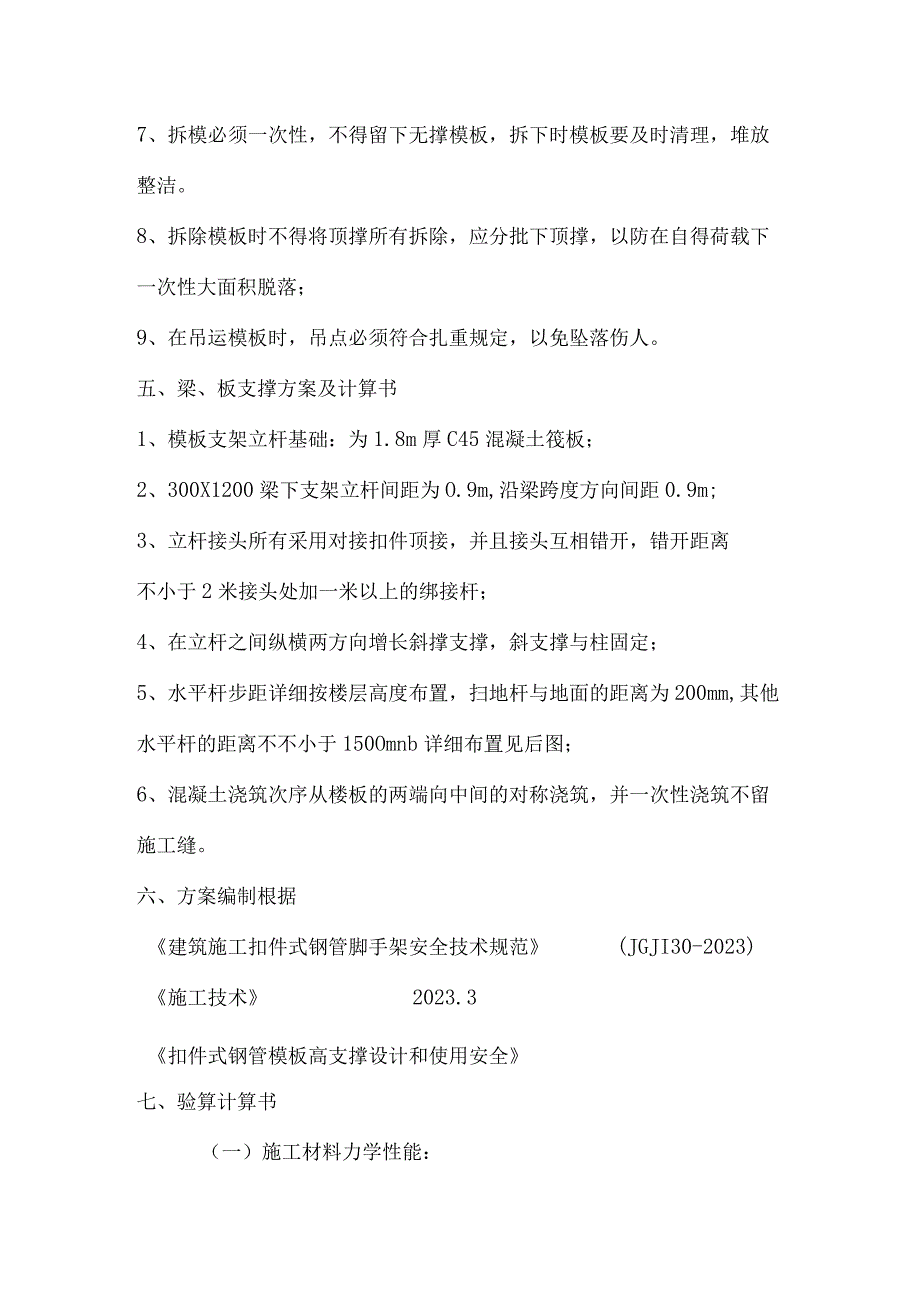

4、模板及材料严禁从高处抛下，拆模时应标出工作区，暂停人员过往；5、不得在脚手架上堆放大批模板;6、拆模间歇，应将已活动的模板、支撑等运走，防止踏空，高空坠落；7、拆模必须一次性，不得留下无撑模板，拆下时模板要及时清理，堆放整洁。8、拆除模板时不得将顶撑所有拆除，应分批下顶撑，以防在自得荷载下一次性大面积脱落；9、在吊运模板时，吊点必须符合扎重规定，以免坠落伤人。五、梁、板支撑方案及计算书1、模板支架立杆基础：为1.8m厚C45混凝土筏板；2、300X1200梁下支架立杆间距为O.9m,沿梁跨度方向间距0.9m;3、立杆接头所有采用对接扣件顶接，并且接头互相错开，错开距离不小于2米接头处加一米以上
5、的绑接杆；4、在立杆之间纵横两方向增长斜撑支撑，斜支撑与柱固定；5、水平杆步距详细按楼层高度布置，扫地杆与地面的距离为200mm,其他水平杆的距离不不小于150Omnb详细布置见后图；6、混凝土浇筑次序从楼板的两端向中间的对称浇筑，并一次性浇筑不留施工缝。六、方案编制根据建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023)施工技术2023.3扣件式钢管模板高支撑设计和使用安全七、验算计算书（一）施工材料力学性能：1、15厚胶合板底模板：弹性模量E=9000NMM2,ft=8.0N/MM,（顺纹抗拉）,fv=L4N/MM2（顺纹抗剪）,fm=13NMM2（顺纹抗弯），模板代|重力密度0
6、.5KN/M32、50X100落叶松方木：惯性矩：I=bh3/12=50X100712=416.7cm1截面抵御矩:W=bh26=5010076=83.33cm3弹性模量E=95000NMM2,ft=8.5NMNf（顺纹抗拉）,fv=l.5N/MM2（顺纹抗剪），fm=13N/MM2（顺纹抗弯）3、钢管计算按直径48mm,壁厚3.5三惯性矩：I=（D4-d,）/64=3.14（4.84-4.I4）/64=12.18cm4弹性模量：2.06105N/MM2截面抵御矩:W=JID3（1-4）/32=3.144.83（1-0.8544）/32=5.08cm3其中a=dD=41/48=0.854截面面
7、积：A=（D2-d2）/4=4.89cm2楼板模板支撑计算书模板支架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)o模板支架搭设高度为8.8米。搭设尺寸为：立杆的纵距0.9米，立杆横距0.9米，立杆的)步距1.5米。采用钢管类型为648X3.5。一、模板面板计算面板为受弯构造，需要验算其抗弯强度和刚度。模板面板的按照多跨持续梁计算。作用荷载与模板自重荷载，施工活载等。1、荷载的计算：楼板荷载原则值：模板及配件自重：0.35KN/M2新浇混凝土自重：2.5KN/M2楼板钢筋自重：0.15KN/M2施工人员及施工设备荷载：2.5KN/M2则楼板荷载设计值q=l.2(0.3
8、+2.5+0.15)+1.4X2.5=7.04KN/m2、抗弯强度验算底模下的横楞间距为0.25m,按照均布三等跨计算:面板的截面惯性矩I和截面抗矩W分别为：I=bh712=25015312=70312mm1W=bh26=2501526=9375mm3公式：f=MWKfU,KfII面板的!抗弯强度设计值,取15.00NW2,Mmax=O.105ql2=0.1057.040.252=0.05KN/M面板抗弯强度计算值：f=MmaxW=0.05106/9375=5.33NMM2KfiI=15.00N/MM2,满足规定。3、抗剪计算T=3Q2bhKT,截面抗剪强度设计值KT1.40Nmm2,Qmax
9、=O.6X7.04X0.25+0.65X2.5=2.68KN截面抗剪强度计算值T=32680/(225015)=1.072Nmm2KTlI=1.40Nmm2,满足规定。4、挠度计算面板最大扰度计算值：vmax=0.677ql7100EI=0.677X7.042507(1009000121500)=0.17mmKVR=L250=l.2mm,满足规定。二、纵向支撑钢管的计算纵向钢管按照均布荷载下持续梁计算，截面力学参数为截面抵御矩：W=4.87cV截面惯性矩：1=10.78cm31、荷载计算：(1)钢筋混凝土板自重(KNm)ql1=2.50.25=0.625KNm(2)模板的自重线荷载(KNm)q
10、l2=0.350.25=0.105KNm(3)活荷载为施工荷载原则值与振捣混凝土时产生的荷载(KN)经计算得到，活荷载原则值q2=(l2)0.25=0.75KNm静荷载q=1.20.625+1.20.105=0.876KNm活荷载q2=1.40.75=1.05KNm2、抗弯强度计算：Mmax=O.105ql2=0.105X(0.876+1.05)0.92=0.164KN/MQmax=O.60.9X(0.876+1.05)=1.04KN最大支座反力N=l.lqbl.05F=l.1X0.876+1.05X0.75=1.98KN抗弯计算强度f=0.164X1074870=33.67NMM2205.0
11、N/MM2满足规定。3、挠度计算：最大变形V=(0.6670.876+1.040.9)97(1002.06XlO510778)=4.05mm,不不小于纵向钢管的最大挠度900/150=6mm与10mm,满足规定。三、板底支撑钢管计算横向支撑钢管按照集中荷载作用下的持续梁计算集中荷载P取纵向板底支撑传递力，P=1.98KN,通过持续梁的计算得到：最大弯矩Mmax=O.267FL=0.2671.980.9=0.48KN/M最大变形Vmax=I.833FL7100EI=l.833X1980X9007(1002.06IO5X107780)=1.19mm最大支座反力QnIaX=7.42KN抗弯计算强度f
12、=0.481064870=98.56N/MM2支撑钢管的抗弯计算强度不不小于205.0N/MM2,满足规定！支撑钢管的最大挠度不不小于900/150=6mm与10mm,满足规定！四、模板支架荷载原则值1、静荷载原则值包括：脚手架0自重NG1=O.1297.9=1.02KN模板的自重NG2=O.350.90.9=0.28KN钢筋混凝土楼板自重NG3=250.1X0.92=2.03KN静荷载原则值NG=NG1+NG2NG3=3.33KN2、活荷载为施工荷载原则值与振捣碎时产生的荷载。经计算得到，活荷载原则值NQ=(1+2)XO.92=2.43KN3、不考虑风荷载时，立杆日勺轴向压力设计值计算公式N
13、=l.2NG+1.4NQ=7.4KN五、立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算公式=N/AKf=205.00N/MM2其中N一立杆的轴心压力设计值(KN),N=7.4KN力一轴心受压立杆的稳定系数，由长细比10/i查表得至土i一计算立杆日勺截面回转半径(Cm)；i=1.60A一立杆净截面面积(Cm2)；AM.89W一立杆净截面抵御矩(Cm3)；W=4.49。一钢管立杆抗压强度设计值，Kf=205.OON/MM21。一计算长度(m)；假如完全参照扣件式规范，由公式(1)或(2)计算lo=kuh(1)Io=(h+2a)(2)1.-计算长度附加系数，取值为1.155；U计算长度系数，参照扣
14、件式规范表；u=l.70公式(1)的计算成果:=82.57N/MM2KfX=205.00N/MM2,满足规定！公式(2)的计算成果：。=27.66NMM2KfI=205.00NMM2,满足规定梁模板支撑计算书梁支架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)o梁支架搭设高度为7.7米，采用钢管类型4.8X3.5。基本尺寸为：立杆的纵距0.9米，立杆横距0.9米，立杆的步距L5米。一、模板面板计算面板为受弯构造，需要验算其抗弯强度和刚度。模板面板的)按照多跨持续梁计算。作用荷载与模板自重荷载，施工活载等。1、荷载的计算：(1)钢筋混凝土梁自重(KNm)ql=251.20.3=9KNm(2)模板的自重线荷载(KNm)q2=0.350(21.2+0.3)=0.945KNm(3)活荷载为施工荷载原则值与振捣混凝土时产生的荷载(KN)经计算得到:活荷载原则值Pl=(1+2)0.30.9=0.81KN均布荷载q=1.29+l.20.945=11.934KN/M集中荷载P=l.40.81=1.34KN面板的截面惯性矩I和截面抗矩W分别为：本算例中，截面惯性矩I和截面抗矩W分别为：W=301.8076=16.2CM3I=301.80712=14.58CM,通过计算得到从左到右各支座力分别为：N1=2.OKNN2=3.34KNN3=2.OKN1、抗弯计算：
