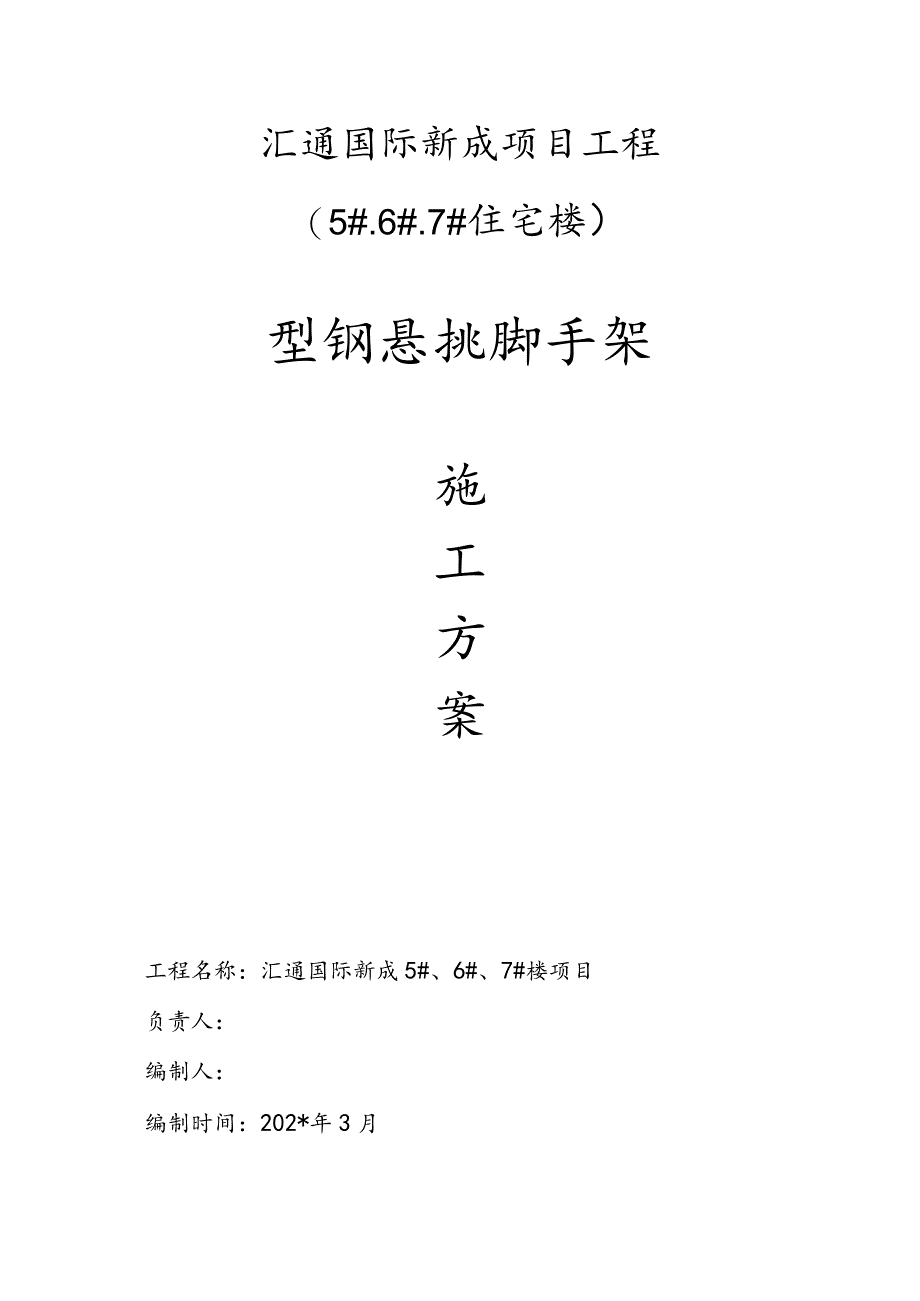

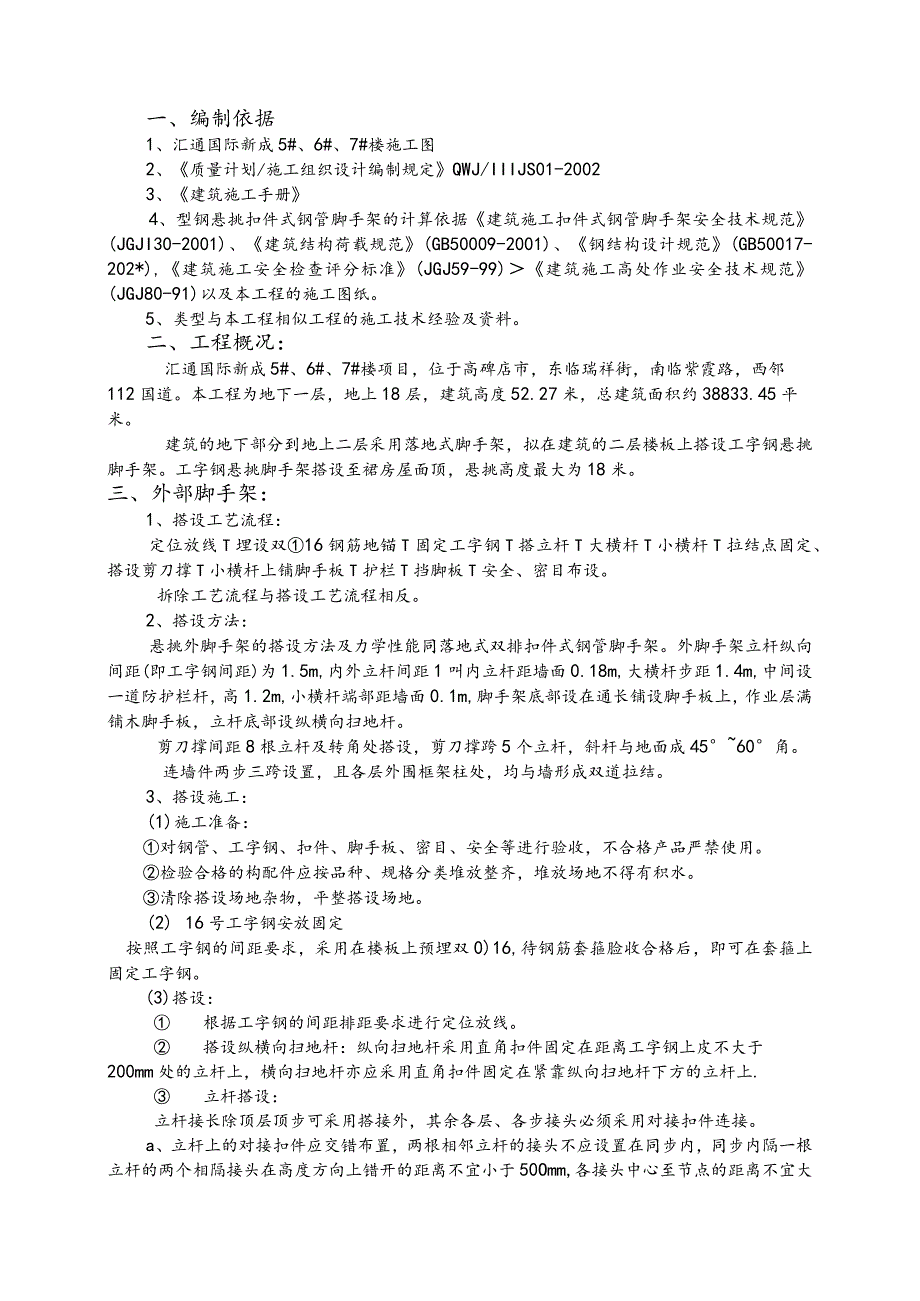

1、汇通国际新成项目工程(5#.6#.7#住宅楼)型钢悬挑脚手架施工方案工程名称:汇通国际新成5#、6#、7#楼项目负责人:编制人:编制时间:202*年3月一、编制依据1、汇通国际新成5#、6#、7#楼施工图2、质量计划/施工组织设计编制规定QWJ/IIIJS01-20023、建筑施工手册4、型钢悬挑扣件式钢管脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)、建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-202*),建筑施工安全检查评分标准(JGJ59-99)建筑施工高处作业安全技术规范(JGJ80-91)以及本工程的施工图纸。5、类型

2、与本工程相似工程的施工技术经验及资料。二、工程概况:汇通国际新成5#、6#、7#楼项目,位于高碑店市,东临瑞祥街,南临紫霞路,西邻112国道。本工程为地下一层,地上18层,建筑高度52.27米,总建筑面积约38833.45平米。建筑的地下部分到地上二层采用落地式脚手架,拟在建筑的二层楼板上搭设工字钢悬挑脚手架。工字钢悬挑脚手架搭设至裙房屋面顶,悬挑高度最大为18米。三、外部脚手架:1、搭设工艺流程:定位放线T埋设双16钢筋地锚T固定工字钢T搭立杆T大横杆T小横杆T拉结点固定、搭设剪刀撑T小横杆上铺脚手板T护栏T挡脚板T安全、密目布设。拆除工艺流程与搭设工艺流程相反。2、搭设方法:悬挑外脚手架的

3、搭设方法及力学性能同落地式双排扣件式钢管脚手架。外脚手架立杆纵向间距(即工字钢间距)为1.5m,内外立杆间距1叫内立杆距墙面0.18m,大横杆步距1.4m,中间设一道防护栏杆,高1.2m,小横杆端部距墙面0.1m,脚手架底部设在通长铺设脚手板上,作业层满铺木脚手板,立杆底部设纵横向扫地杆。剪刀撑间距8根立杆及转角处搭设,剪刀撑跨5个立杆,斜杆与地面成4560角。连墙件两步三跨设置,且各层外围框架柱处,均与墙形成双道拉结。3、搭设施工:(1)施工准备:对钢管、工字钢、扣件、脚手板、密目、安全等进行验收,不合格产品严禁使用。检验合格的构配件应按品种、规格分类堆放整齐,堆放场地不得有积水。清除搭设场

4、地杂物,平整搭设场地。(2) 16号工字钢安放固定按照工字钢的间距要求,采用在楼板上预埋双0)16,待钢筋套箍脸收合格后,即可在套箍上固定工字钢。(3)搭设: 根据工字钢的间距排距要求进行定位放线。 搭设纵横向扫地杆:纵向扫地杆采用直角扣件固定在距离工字钢上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上. 立杆搭设:立杆接长除顶层顶步可采用搭接外,其余各层、各步接头必须采用对接扣件连接。a、立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向上错开的距离不宜小于50Omm,各接头中心至节点的距离不宜大

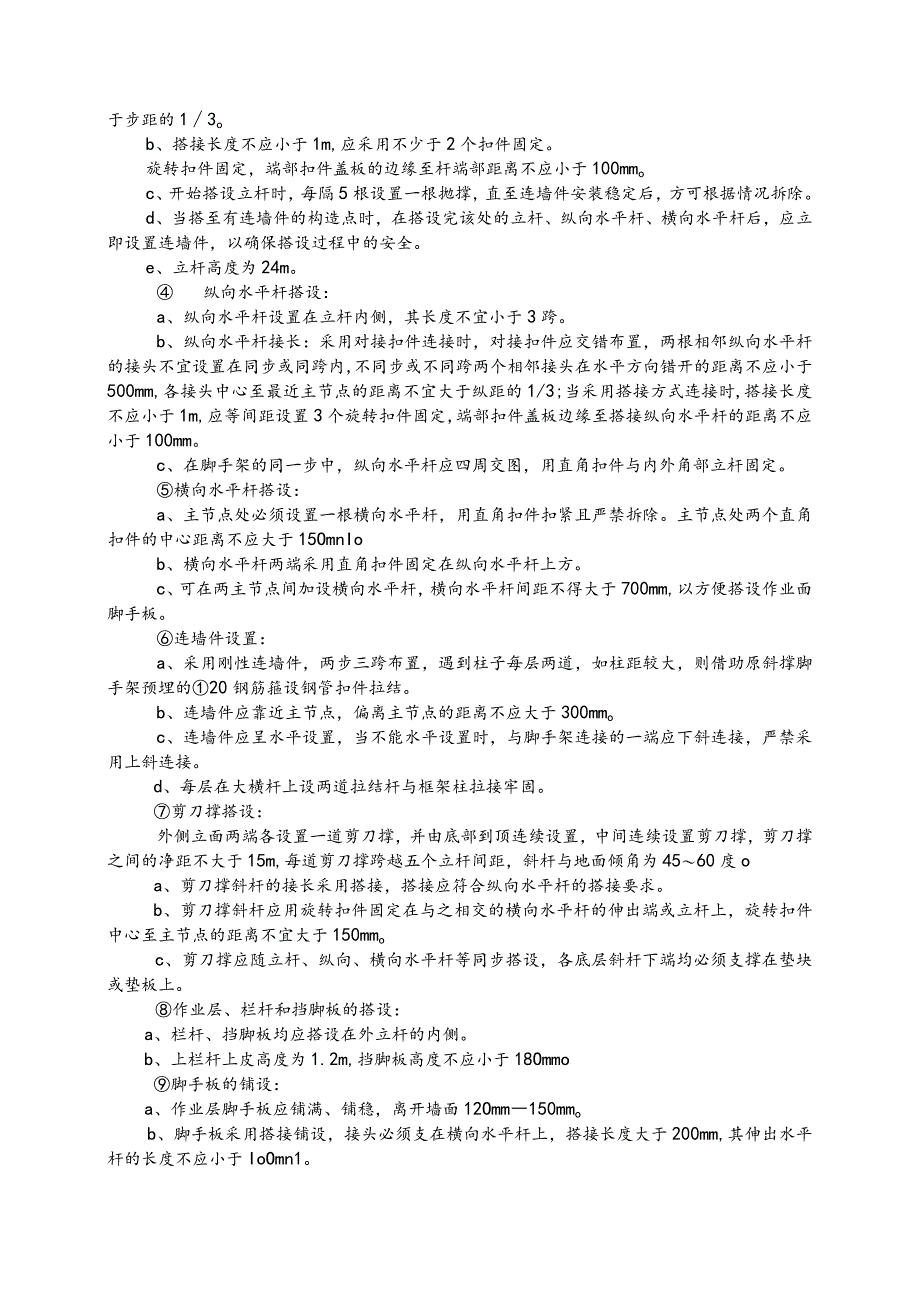

5、于步距的13ob、搭接长度不应小于1m,应采用不少于2个扣件固定。旋转扣件固定,端部扣件盖板的边缘至杆端部距离不应小于100mmoc、开始搭设立杆时,每隔5根设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。d、当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件,以确保搭设过程中的安全。e、立杆高度为24m。 纵向水平杆搭设:a、纵向水平杆设置在立杆内侧,其长度不宜小于3跨。b、纵向水平杆接长:采用对接扣件连接时,对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头

6、中心至最近主节点的距离不宜大于纵距的1/3;当采用搭接方式连接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆的距离不应小于100mm。c、在脚手架的同一步中,纵向水平杆应四周交图,用直角扣件与内外角部立杆固定。横向水平杆搭设:a、主节点处必须设置一根横向水平杆,用直角扣件扣紧且严禁拆除。主节点处两个直角扣件的中心距离不应大于15OmnIob、横向水平杆两端采用直角扣件固定在纵向水平杆上方。c、可在两主节点间加设横向水平杆,横向水平杆间距不得大于700mm,以方便搭设作业面脚手板。连墙件设置:a、采用刚性连墙件,两步三跨布置,遇到柱子每层两道,如柱距较大

7、,则借助原斜撑脚手架预埋的20钢筋箍设钢管扣件拉结。b、连墙件应靠近主节点,偏离主节点的距离不应大于300mmoc、连墙件应呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,严禁采用上斜连接。d、每层在大横杆上设两道拉结杆与框架柱拉接牢固。剪刀撑搭设:外侧立面两端各设置一道剪刀撑,并由底部到顶连续设置,中间连续设置剪刀撑,剪刀撑之间的净距不大于15m,每道剪刀撑跨越五个立杆间距,斜杆与地面倾角为4560度oa、剪刀撑斜杆的接长采用搭接,搭接应符合纵向水平杆的搭接要求。b、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心至主节点的距离不宜大于150mmoc

8、、剪刀撑应随立杆、纵向、横向水平杆等同步搭设,各底层斜杆下端均必须支撑在垫块或垫板上。作业层、栏杆和挡脚板的搭设:a、栏杆、挡脚板均应搭设在外立杆的内侧。b、上栏杆上皮高度为1.2m,挡脚板高度不应小于18Ommo脚手板的铺设:a、作业层脚手板应铺满、铺稳,离开墙面12Omm150mmob、脚手板采用搭接铺设,接头必须支在横向水平杆上,搭接长度大于200mm,其伸出水平杆的长度不应小于IoOmn1。c、拐角、平台口处的脚手板应与横向水平杆可靠连接,防止滑动。d、脚手板端部必须用封绳与横向水平杆绑牢。安全防护设置:a、安全平:首层架体底部采用竹胶板加密目封闭严实,中间每隔Iom或三至四层设置一道

9、安全平,且施工层脚手板下也要加一道安全,应铺满,其封闭和连接均应严密。b、密目:脚手架外立杆内侧应立挂密目,与架体及与之间用5mm尼龙绳固定封闭严密。四、脚手架拆除:1、拆除准备: 全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求。 应由工程技术负责人进行拆除安全技术交底。 清除脚手架上的杂物及地面障碍物。2、拆除作业: 划出工作区标志,严禁非施工人员进入现场。 拆除顺序:自上而下逐层进行,严禁上下同时作业,后绑者先拆,一般应先拆拉结杆、脚手板、剪刀撑,后拆小横杆、大横杆、立杆、工字钢等。 连堵件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高度不应大于2步

10、,如高差大于2步,应增设连墙件进行加固。 统一指挥、上下呼应、动作协调,当解开与另一人有关的扣件时,应先告知对方,以防坠落。 当脚手架拆除至下部最后一根长立杆的高度时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。 材料、工具应用滑轮和绳索运送或集中用塔吊运送,严禁往地面抛扔。 拆卸后的各种构件应分类码放整齐。五、材料质量要求:1、工字钢与现浇板连接螺栓的材质应符合现行普通碳素结构钢技术条件中规定的Q235钢制作。2、钢管扣件式脚手架的钢管为无缝钢管,直径均为048,它们的力学性能均应符合冷弯薄壁型钢结构技术规范。3、扣件均为俄铸铁铸成的扣件的重量及容许荷载均应符合规范要求。扣件的形式有三种

11、:旋转扣件、十字扣件、对接扣件。4、木质脚手板应采用优质杉木或松木,厚度为5cm,宽度为30cm,长度3mo六、脚手架搭设质量要求:1、立杆垂直偏差:纵向偏差不大于H/200,且不大于IOomnI,横向偏差不大于H/400,且不大于50mmo2、单根大横杆水平偏差不大于20mm,小横杆水平偏差不大于IOmn1。3、脚手架的步距、立杆横距偏差不大于20mm,立杆纵距偏差不大于50mm。4、扣件连接时螺栓的松紧程度必须适度,紧固力矩宜为65N.m65N,螺栓根部要放正。七、安全管理:1、脚手架搭设人员必须经过有关部门专业培训,合格者方可持证上岗。2、搭设人员必须戴好安全帽,系好安全带,穿好防滑鞋。

12、3、脚手架的构配件质量与搭设质量,应按有关规定进行检验,合格后方可使用。4、作业层上的施工荷载(结构3KNm2;装饰2KNr)要求,不得超载。不得将模板支架、缆风绳等固定在脚手架上;严禁悬挂起吊设备。5、六级及六级以上大风和雪、雨,雪天禁止脚手架搭设和拆除作业。雨、雪后上架作业应有防滑措施,并应及时清除积雪。6、脚手架使用期间,严禁拆除下列杆件:主节点处的纵、横向扫地杆,纵、横向水平杆。连墙件。7、搭设脚手架时,地面应设围挡及警戒标志,并派专人看守,严禁非操作人员入内。8、工地临时用电线路架设及脚手架接地、避雷措施应按(施工现场临时用电安全技术规范)(JGJ46)的有关规定执行。9、脚手架上进

13、行电、气焊作业时,必须有防火措施和专人看守。10、架面上严禁码放材料,严禁上架人员在架面上奔跑或退行。11、工人在架上作业时,应注意自我保护和他人安全,避免发生碰撞,闪失和落物,严禁在架上嬉闹和坐在栏杆等不安全处休息。12、人员上下应走楼梯,严禁攀援脚手架上下。13、每班工作人员上架前应先行检查有无影响安全作业的隐患存在,排除解决后方可开始作业。14、根据工程实际情况应对脚手架定期进行检查。八、脚手架力学验算:(一)脚手架计算参数信息:1 .脚手架参数双排脚手架搭设高度为20m,立杆采用单立杆;搭设尺寸为:立杆的纵距为15m,立杆的横距为1.05m,立杆的步距为1.4m;内排架距离墙长度为03

14、0m:小横杆在上,搭接在大横杆上的小横杆根数为2根;采用的钢管类型为48x3.5;横杆与立杆连接方式为单扣件;连墙件布置取两步三跨,竖向间距2.8m,水平间距4.5m,采用扣件连接;连墙件连接方式为双扣件;2 .活荷载参数施工均布荷载(kNm2):3.000;脚手架用途:结构脚手架;同时施工层数:2层;3 .风荷载参数本工程地处某某某某市,基本风压0.4kNm2;风荷载高度变化系数z,计算连墙件强度时取1.77,计算立杆稳定性时取1.582,风荷载体型系数s为0.235;4 .静荷载参数每米立杆承受的结构自重荷载标准值(kNm):0.1459:脚手板自重标准值(kNm2):0.300;栏杆挡脚

15、板自重标准值(kNm):0.150;安全设施与安全自重标准值(kNm2):0.005;脚手板铺设层数:2层;脚手板类别:竹笆片脚手板;栏杆挡板类别:竹笆片脚手板挡板:5 .水平悬挑支撑梁悬挑水平钢梁采用16号工字钢,其某某筑物外悬挑段长度1.5m,建筑物内锚固段长度3r11o小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值:P1=0.038kN/m;脚手板的荷载标准值:P2=0.31.53=0.15kN/m;活荷载标准值:Q=3X1.5/3=1.5kN/m;荷载的计算值:q=1.20.038+1.20.15+1.41.5=2.326kN/m;小横杆计算简图2 .强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩,计算公式如下:Mqmax=qI2/8最大弯矩Mqmax=2.326X1.052/8=0.321kNm;
