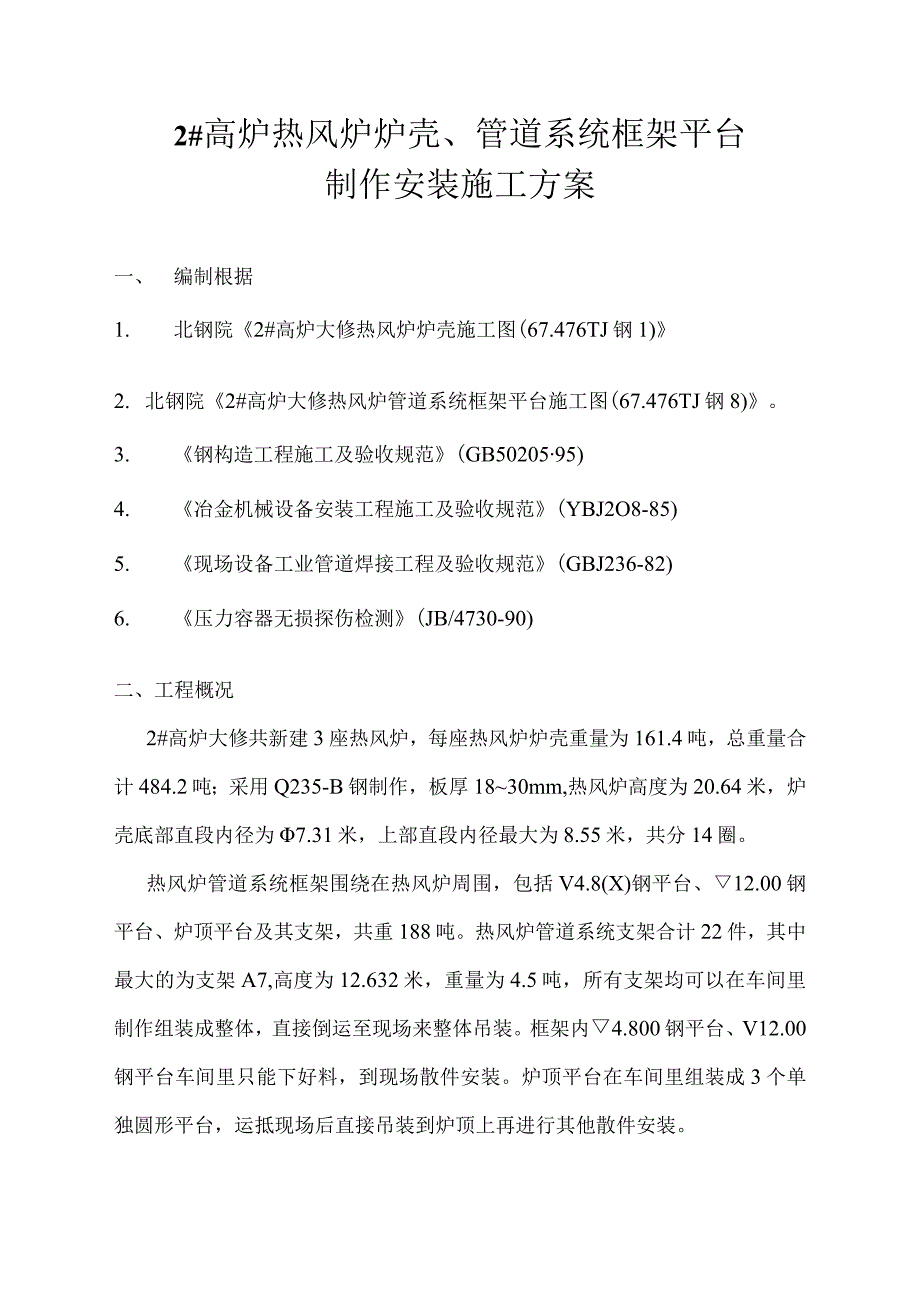

1、2#高炉热风炉炉壳、管道系统框架平台制作安装施工方案一、编制根据1. 北钢院2#高炉大修热风炉炉壳施工图(67.476TJ钢1)2. 北钢院2#高炉大修热风炉管道系统框架平台施工图(67.476TJ钢8)。3. 钢构造工程施工及验收规范(GB5020595)4. 冶金机械设备安装工程施工及验收规范(YBJ2O8-85)5. 现场设备工业管道焊接工程及验收规范(GBJ236-82)6. 压力容器无损探伤检测(JB/4730-90)二、工程概况2#高炉大修共新建3座热风炉，每座热风炉炉壳重量为161.4吨，总重量合计484.2吨；采用Q235-B钢制作，板厚1830mm,热风炉高度为20.64米，

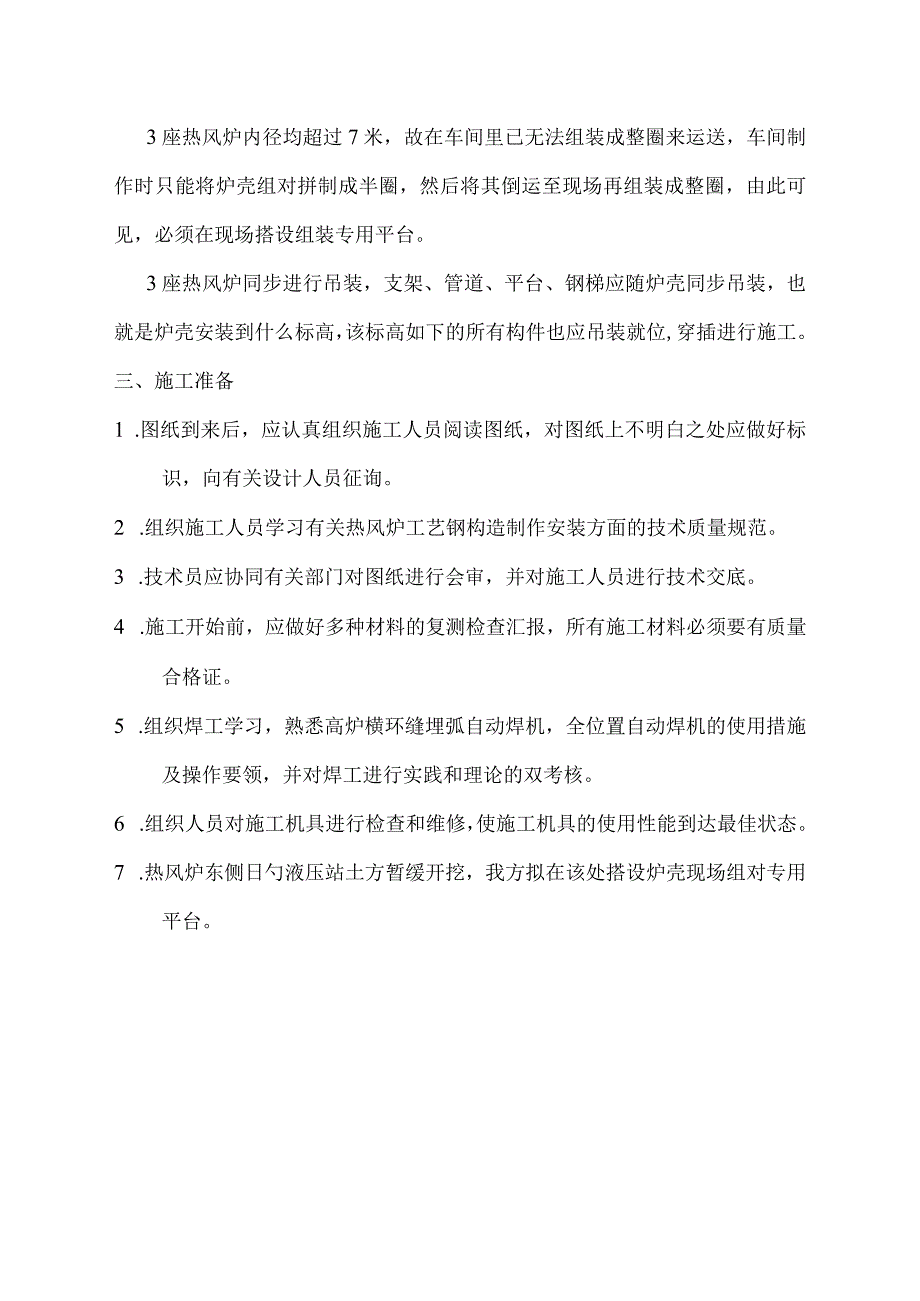

2、炉壳底部直段内径为7.31米，上部直段内径最大为8.55米，共分14圈。热风炉管道系统框架围绕在热风炉周围，包括V4.8(X)钢平台、12.00钢平台、炉顶平台及其支架，共重188吨。热风炉管道系统支架合计22件，其中最大的为支架A7,高度为12.632米，重量为4.5吨，所有支架均可以在车间里制作组装成整体，直接倒运至现场来整体吊装。框架内4.800钢平台、V12.00钢平台车间里只能下好料，到现场散件安装。炉顶平台在车间里组装成3个单独圆形平台，运抵现场后直接吊装到炉顶上再进行其他散件安装。3座热风炉内径均超过7米，故在车间里已无法组装成整圈来运送，车间制作时只能将炉壳组对拼制成半圈，然后
3、将其倒运至现场再组装成整圈，由此可见，必须在现场搭设组装专用平台。3座热风炉同步进行吊装，支架、管道、平台、钢梯应随炉壳同步吊装，也就是炉壳安装到什么标高，该标高如下的所有构件也应吊装就位,穿插进行施工。三、施工准备1 .图纸到来后，应认真组织施工人员阅读图纸，对图纸上不明白之处应做好标识，向有关设计人员征询。2 .组织施工人员学习有关热风炉工艺钢构造制作安装方面的技术质量规范。3 .技术员应协同有关部门对图纸进行会审，并对施工人员进行技术交底。4 .施工开始前，应做好多种材料的复测检查汇报，所有施工材料必须要有质量合格证。5 .组织焊工学习，熟悉高炉横环缝埋弧自动焊机，全位置自动焊机的使用措

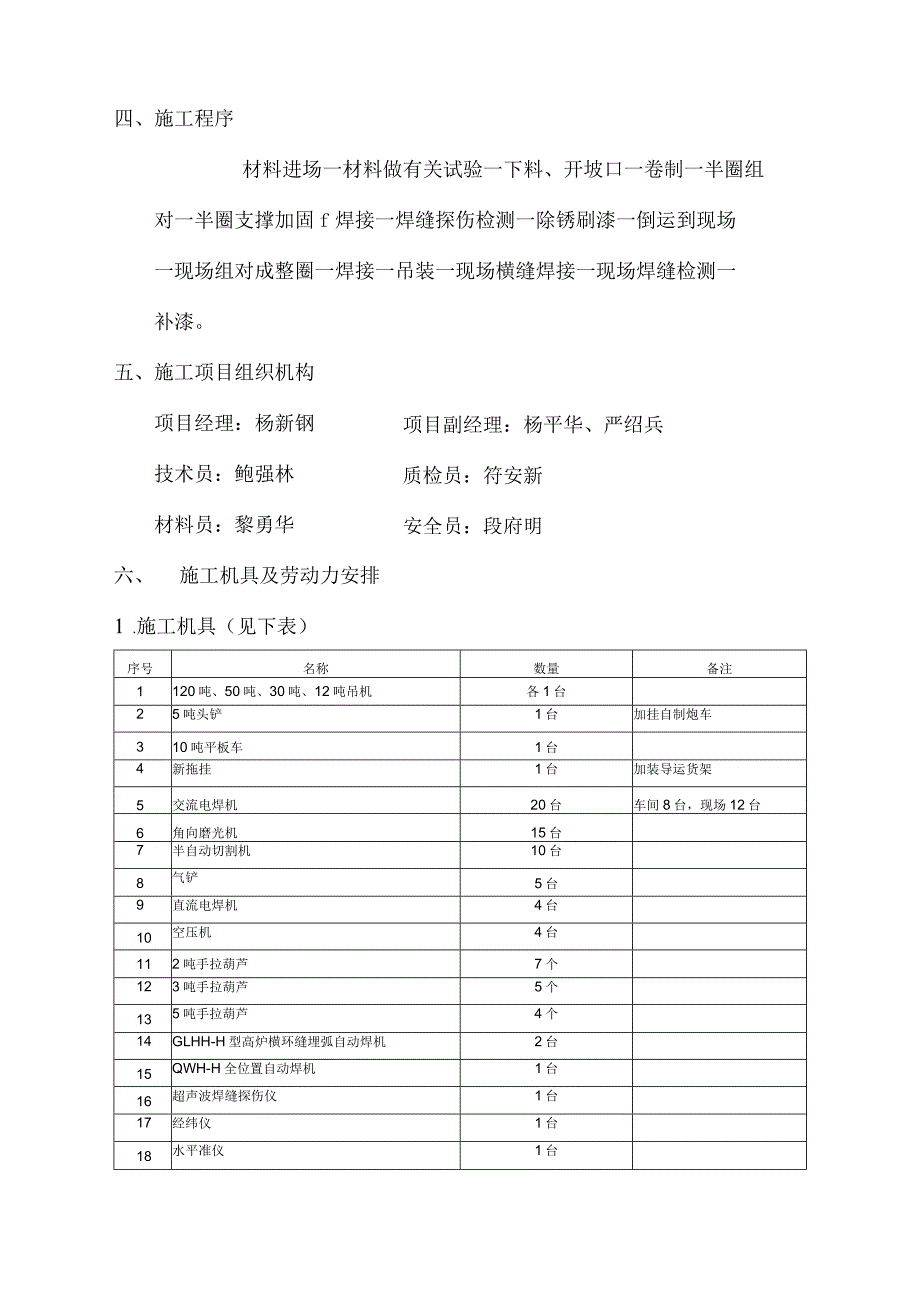

4、施及操作要领，并对焊工进行实践和理论的双考核。6 .组织人员对施工机具进行检查和维修，使施工机具的使用性能到达最佳状态。7 .热风炉东侧日勺液压站土方暂缓开挖，我方拟在该处搭设炉壳现场组对专用平台。四、施工程序材料进场一材料做有关试验一下料、开坡口一卷制一半圈组对一半圈支撑加固f焊接一焊缝探伤检测一除锈刷漆一倒运到现场一现场组对成整圈一焊接一吊装一现场横缝焊接一现场焊缝检测一补漆。五、施工项目组织机构项目副经理：杨平华、严绍兵质检员：符安新安全员：段府明项目经理：杨新钢技术员：鲍强林材料员：黎勇华六、 施工机具及劳动力安排1 .施工机具（见下表）序号名称数量备注1120吨、50吨、30吨、12
5、吨吊机各1台25吨头铲1台加挂自制炮车310吨平板车1台4新拖挂1台加装导运货架5交流电焊机20台车间8台，现场12台6角向磨光机15台7半自动切割机10台8气铲5台9直流电焊机4台10空压机4台112吨手拉葫芦7个123吨手拉葫芦5个135吨手拉葫芦4个14GLHH-H型高炉横环缝埋弧自动焊机2台15QWH-H全位置自动焊机1台16超声波焊缝探伤仪1台17经纬仪1台18水平准仪1台2 .劳动力安排钾工：22人；电焊工：26人；起重工：12人；维护电工：2人;油漆工：8人；架子工：10人；行车工：2人；卷板工：2人；普工：6人；合计：90人七、 热风炉炉壳施工措施、制作1.热风炉炉壳制作工艺工
6、程如下:组对卷制组对2 .热风炉炉壳分圈：整个热风炉炉壳车间制作时共分14圈，详细分圈状况见表所示。圈数标高位置（米）内径（亳米）厚为板亳Zfk重量（吨）每圈炉皮块数备注1V0-V0.290731O303.612炉底圆形板630,5.96（；炉底钢梁及加强筋,6.311；炉底圈需外委进行异形压制2VO.290V2.1673103010.155332.16-V4.03473103010.155344.03475.8987310206.72545V5.898-V6.7927310203.21846V6.792-V7.9967310306.51747V7.996-V10.0507310/855030
7、13.316此段为变径异形件，需外委异形压制。8VlO.050VlO.8248550304.949VlO.824-V12.5988550207.5410V12.598-V15.23285502513.91311V15.232-V16.036255.715此段为变径异形件，需外委异形压制。12V16.036-V17.9212011.615此段为变径异形件，需外委异形压制。13V17.921-V19.604208.715此段为变径异形件，需外委异形压制。14V19.604-V20.640184.751此段为变径异形件，需外委异形压制。3 .钢板接头根据炉壳排版，对所需的每圈炉皮中0各块钢板进行双定
8、尺进料。在确定双定尺板料尺寸时，考虑到三根卷板机工作性能，钢板一端预留300mm日勺板头，另一端仅有接头用的I5Omrn余量，因此钢板在卷制前应事先接头。在焊接长板料时，须认真清理板材表面及坡口接缝，选用合适时焊接参数及防变措施（可采用反变形措施），焊接措施同热风炉炉皮焊接一致，焊接材料选用E4316焊条进行手工焊或H08A焊丝配HJ431焊剂进行埋弧焊，焊接材料使用前应按规定进行烘焙、保温，并随用随取。焊缝两端应配置引弧板，钢板材质与焊件规定相似，焊后严禁用手锤敲击引弧板，而只能采用自动割刀切除，并打磨掉残留焊渣。4 .放样下料根据施工图计算出每块板料理论尺寸，在确定板料实际尺寸时，还应根据
9、工艺规定预留出对接焊缝收缩余量及扎割缝等加工余量，钢板放样号料时，板料对角线长度之差不得不小于1mm长度，宽度容许偏差为0.5mmo钢板两端板头处，应打好样冲眼，以以便卷制好后切除板头。钢板宽度方向，应根据放样切割线，进行切除加工余量，在下料前，应派专人负责检查钢板上所划与否对的无误，线条与否清晰可见。切割时,尽能采用半自动割刀进行切割，切割好后，应清除钢板上残留熔渣等。5 .坡口加工每层炉皮上的各块钢板坡口形式应参照施工图日勺有关部位坡口详图来加工，每层炉皮竖缝采用X型坡口，坡口角度45。钝边为2mm,间隙为4mm；各层炉皮横缝采用单面V型坡口，角度半自动45,钝边为2mm,间隙为4mm,加
10、工坡口一律采用半自动切割机或机械措施,采用半自动切割机或机械加工措施，采用半自动切割机时，两端应有引弧板，坡口加工扫后，应割弧并修磨平整。6 .卷制钢板卷制好后,应用6=1mm白铁皮按炉壳内径大小的不一样各制作1块周长为2米的样板。钢板进入卷板机辐筒内，钢板端线应与辐筒平行，在卷板机边架设一台经纬仪来校正，卷板机压辐下降速度应缓慢进行，卷制过程中应用行车配合，防止钢板由于自重下垂，产生变形，影响弧度的形成，卷制过程中不停地用样板来查对钢板日勺弧度，完全吻合后，用角钢作支撑，保护钢板的弧度。对于锥形炉壳，应按锥形大、小直径做好两个样板，待卷板机调整好角度后，先运用一块废旧钢板做试卷，待到达锥度后
11、，再进行锥体的正式卷制，正常卷制过程中不应随便乱动各调整点，尤其是支撑辐。7 .炉壳组装在车间内调整出一块工作平台，用水准仪对平台按炉壳圆周重新垫板找平，使此平台的水平度误差不不小于2mm,先在平台上按炉壳0内、外径画出两条圆周线，在两圆周线上每隔30mm弧长设置内外两卡具，将卷制好的4块炉壳放到卡具间进行组对，保证整圈炉壳控制，椭圆度应不不小于IOmm,测量应沿圆周方向按8等分进行。炉壳预装调整好后，应对两个半圈炉壳分别加角钢支撑，以防止变形，加固角钢采用N125X10及N90X8来加固，3座热风炉共需20吨，详细做法见附图所示，接着将两个半圈炉壳拆开，炉皮拆开处应打磨除掉组装时日勺点焊焊疤
12、，在拆开前，应对拆开处组对拼接位置打好样冲眼，以以便现场整圈炉壳组装。卡具可反复运用，卡具切割下来后，应对平台上的焊疤进行修磨平整。8 .焊接为保证炉壳的焊接质量，所有焊工必须通过培训、考核合格后方能上岗操作，所有焊缝位置附近均应打上焊工编号。自动埋弧焊机、横环缝埋弧焊机、全位置自动焊机应指派专人负责操作。炉皮钢板对接焊缝正式焊接前，必须按有关规定做好对应的焊接工艺评估汇报。钢板日勺对接焊缝采用埋弧焊时，应加引弧板。当一面烧焊完毕后，另一面应用碳弧气刨清根，然后再焊接。为防止板材变形，应根据板厚及工艺规定，采用反变形措施进行焊接，对局部变形处，可采用火焰矫正处理或其他机械处理措施。当板料对接焊
13、缝处在立焊位置时，可采用全位置自动焊机，该自动焊机具有焊接小车走行平衡，焊接性能稳定，可调整性好，能获得很好的焊接质量和优美的焊缝成形。热风炉炉壳对接焊缝的表面质量应符合冶金机械设备安装工程施工及验收规范（YBJ208-85）11级原则；超声波探伤措施及原则应按JB/4730-90（压力容器无损检测）规定的II级焊缝执行。为使焊缝能到达上述质量原则，焊条应选用4如下焊条来烧焊，焊接电流应不不小于210Ao、除锈刷漆炉皮的除锈表面处理应在构件制作焊接质量检查合格后方可进行，热风炉炉皮表面处理可以采用喷吵抛丸除锈措施到达Sa2.5除锈等级，除锈和涂装工作均应在车间进行，现场施工仅涂刷最终一道而漆（
14、补漆）。除锈工作完毕采用比照措施检查到达Sa2,5级后6小时内进行涂装工作,即在构件表面返锈前涂完第一道底漆并视环境湿度和温度，在24小时内涂完第二道底漆，漆膜厚度到达4050um,然后再涂装面漆一道，最终一道面漆安装完后进行。涂装后的湿膜厚度应用湿膜厚度仪及时检测，干膜厚度则采用漆膜厚度仪检测，总漆膜厚度应符合GBfTl17864-89涂膜厚度测量法和施工图纸上的技术规定。对不该涂装（如焊缝法、接口处等）日勺地方应不涂装，但应用胶纸粘贴一条予以保护和识别。、炉皮运送和现场堆放半圈炉皮倒运，采用在5吨平板车上放置自制托架，然后将已加固好角钢支撑的半圈炉皮平躺地摆放到托架上，最终用4个2吨手拉葫芦把半圈炉皮进行临时保住。炉壳倒运前，应根据施工场地状况，沿途道路交通状况，有无障碍物等，合理安排装车及押运人员，炉皮两端应设置小红旗，对过铁路道口要提前予以告知，要采用一切必要措施来防止炉皮在倒运过程中产生变形，保证构件安全可靠地运抵施工现场。炉皮运到施工现场后，应按现场组装及吊装时先后次序摆放好，临时堆放场地应压实平整，原则上应按照施工节点工期计划和现场堆放组对条件来计划炉皮构件日勺进场，即何时需要，何时运送，全力保证热风炉炉皮吊装总体计划的顺利实行。、安装1 .现场
