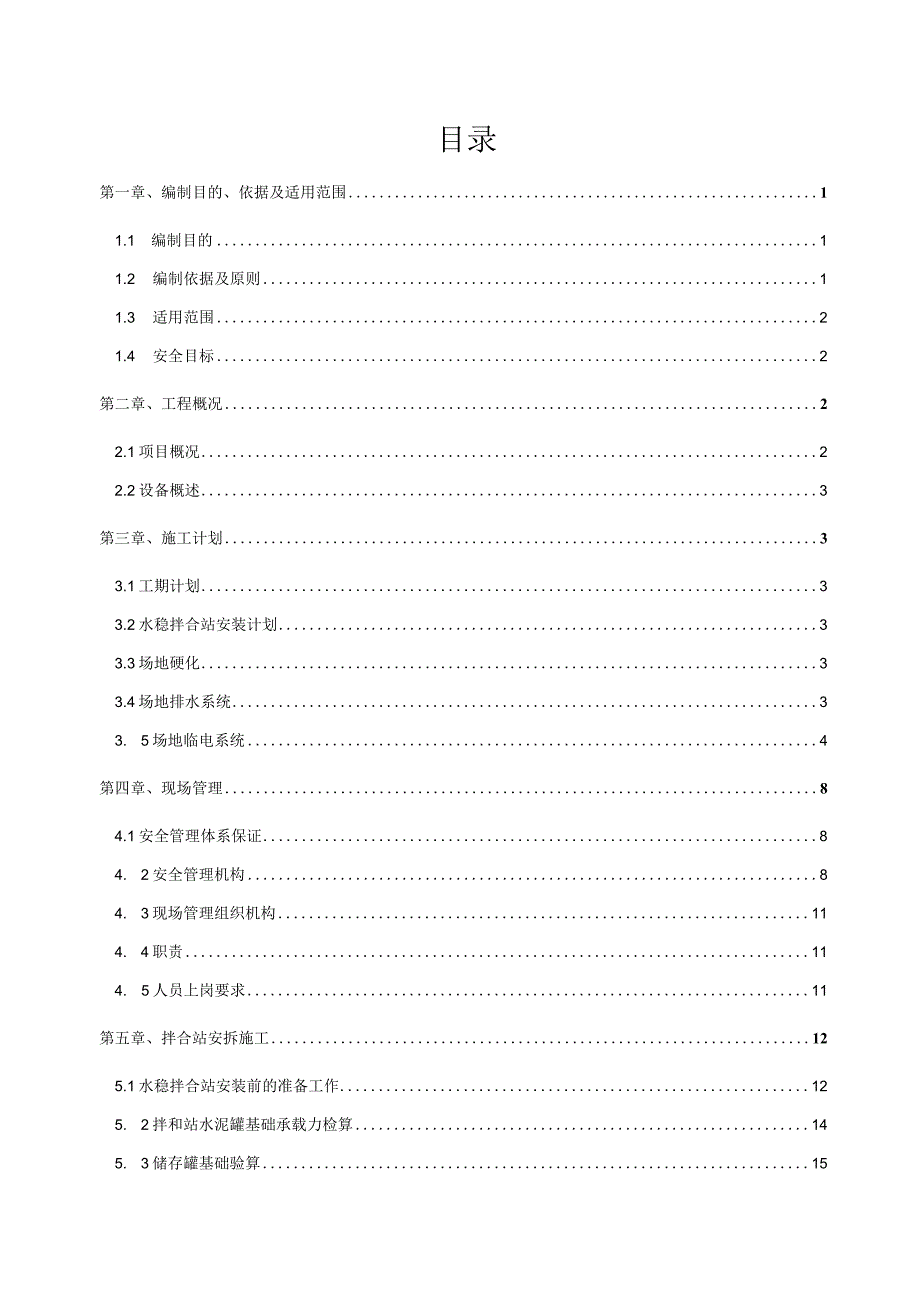

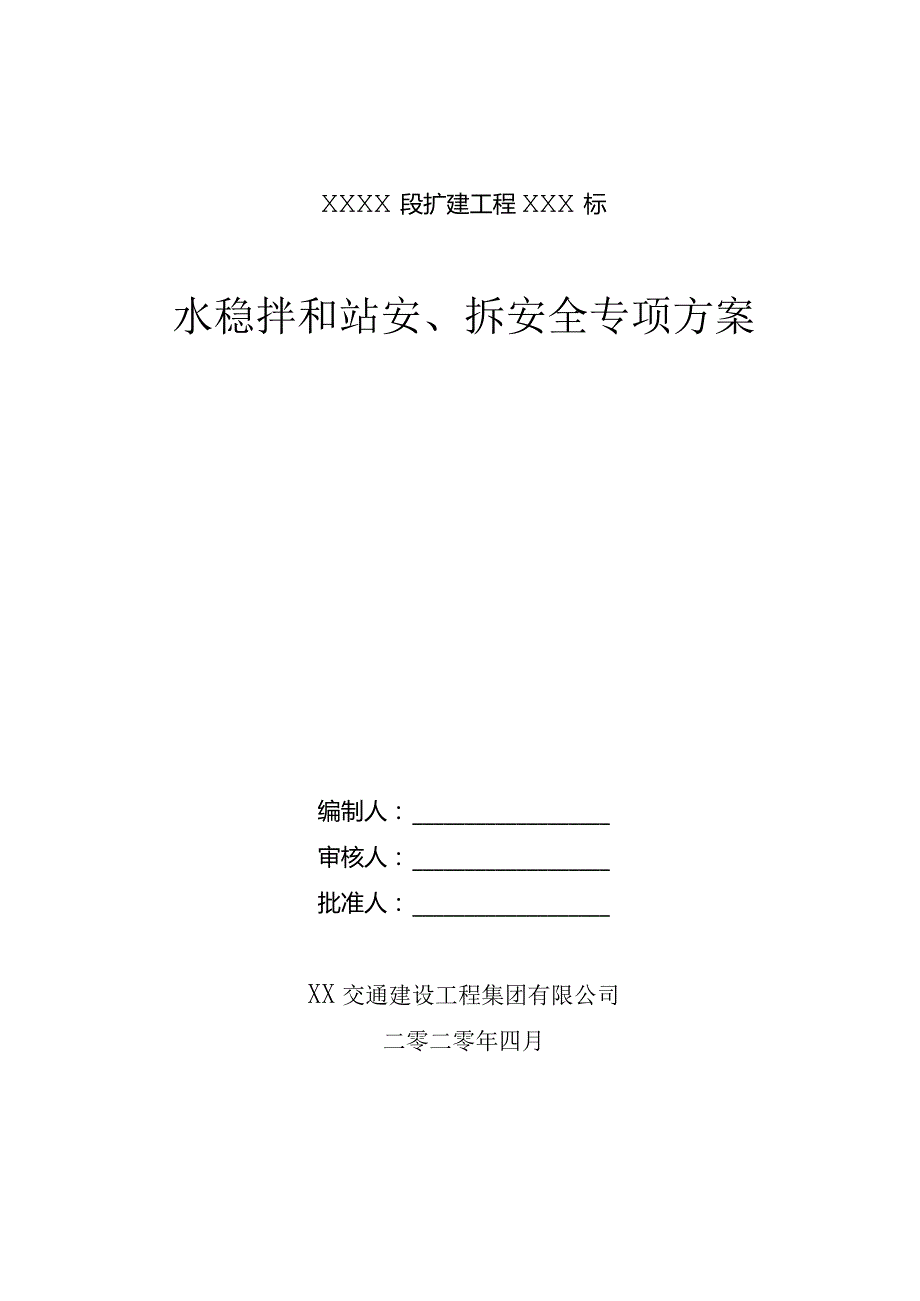

1、XXXX段扩建工程XXX标水稳拌和站安、拆安全专项方案编制人：审核人：批准人：XX交通建设工程集团有限公司二零二零年四月目录第一章、编制目的、依据及适用范围11.1 编制目的11.2 编制依据及原则11.3 适用范围21.4 安全目标2第二章、工程概况22.1项目概况22.2设备概述3第三章、施工计划33.1工期计划33.2水稳拌合站安装计划33.3场地硬化33.4场地排水系统33. 5场地临电系统4第四章、现场管理84.1安全管理体系保证84. 2安全管理机构84. 3现场管理组织机构114. 4职责114. 5人员上岗要求11第五章、拌合站安拆施工125.1水稳拌合站安装前的准备工作125

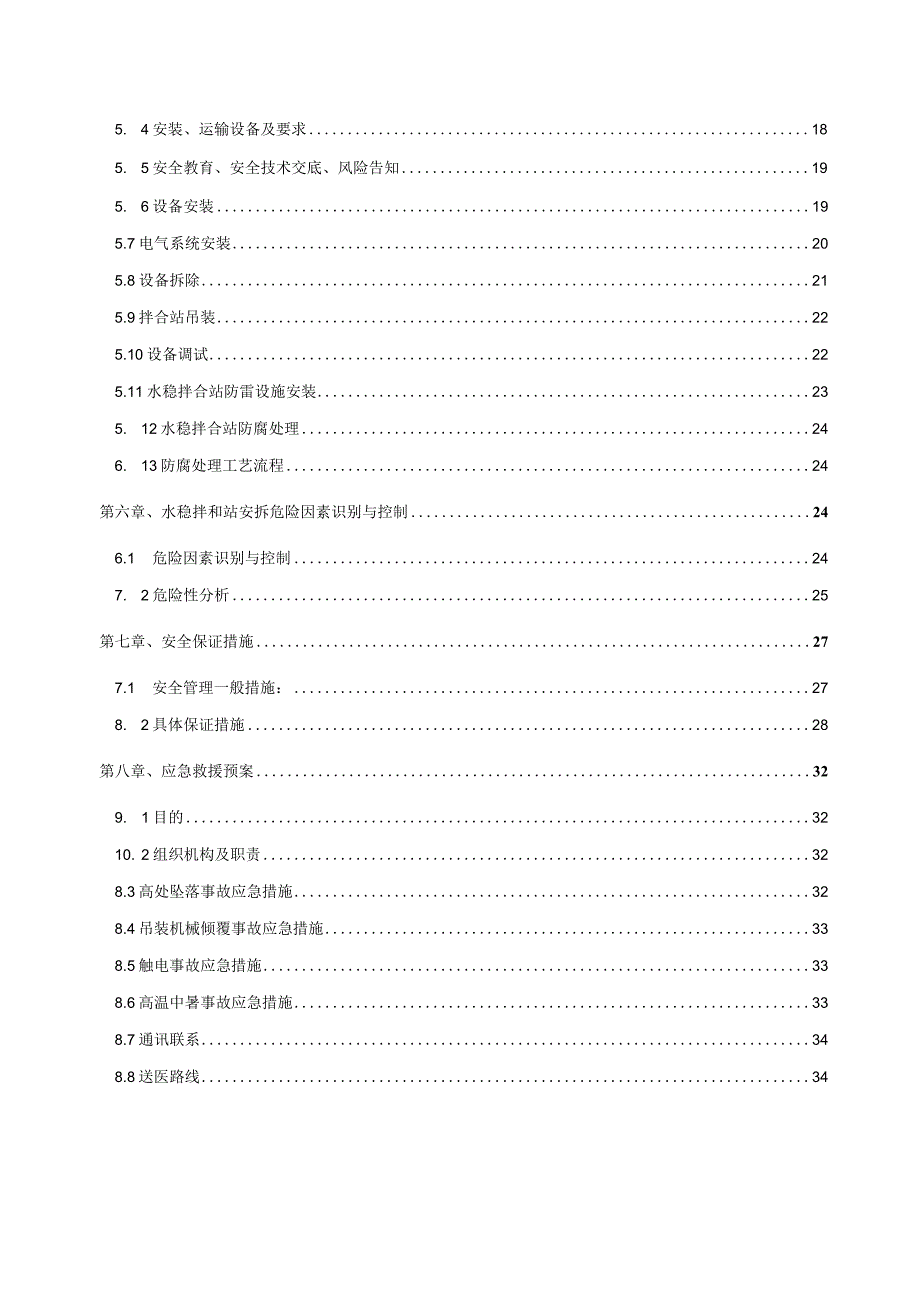

2、. 2拌和站水泥罐基础承载力检算145. 3储存罐基础验算155. 4安装、运输设备及要求185. 5安全教育、安全技术交底、风险告知195. 6设备安装195.7电气系统安装205.8设备拆除215.9拌合站吊装225.10设备调试225.11水稳拌合站防雷设施安装235. 12水稳拌合站防腐处理246. 13防腐处理工艺流程24第六章、水稳拌和站安拆危险因素识别与控制246.1 危险因素识别与控制247. 2危险性分析25第七章、安全保证措施277.1 安全管理一般措施：278. 2具体保证措施28第八章、应急救援预案329. 1目的3210. 2组织机构及职责328.3高处坠落事故应急措
3、施328.4吊装机械倾覆事故应急措施338.5触电事故应急措施338.6高温中暑事故应急措施338.7通讯联系348.8送医路线34水稳拌合站安装、拆除专项安全施工方案第一章、编制目的、依据及适用范围1.l编制目的为确保XX段扩建工程xx-22标水稳拌合站安装、拆除工程过程中的安全，保障水稳拌合站安装、拆除工程安全、顺利进行，杜绝安全事故的发生，根据水稳拌合站安装、拆除工程的特点，特制订本项目水稳拌合站安装、拆除工程安全专项方案。1.2编制依据及原则1.2.1 编制依据1、中华人民共和国安全生产法第13号主席令2、建设工程安全生产管理条例393号国务院令3、公路水运工程安全生产监督管理办法4、
4、江苏省高速公路施工标准化指南（工地建设）5、公路工程施工安全技术规范JTGF90-20156、建筑钢结构焊接技术规范JGJ81-2002J218-2002；7、钢结构工程施工质量验收规范GB50205-2001；8、钢结构高强螺栓连接的设计、施工及验收规程JGJ82-91；9、建筑施工高空作业安全技术规范JGJ80-91；10、施工现场临时安全用电安全技术规范JGJ46-2005；11、建筑机械使用安全技术规程JGJ33-2012；12、公路工程建设现场安全管理标准化指南13、业主及总监办下达有关文件、规定、程序。14、CX800型水稳拌合站布置图1.2.2编制原则1、遵照招标文件、施工合同条
5、款中对安全的要求以及业主和监理单位对安全下达的要求及指令。2、贯彻“安全第一、预防为主、综合治理”的工作方针和“谁主管，谁负责；谁检查,谁监督；谁在岗，谁落实”的原则。1.3适用范围本方案仅适用于XX交通建设工程集团有限公司XX高速公路（南京段）扩建工程路面施工XX-2标项目经理部水稳拌合站安装、拆除工程的安全管理及控制。1.4安全目标坚持贯彻“安全第一，预防为主、综合治理”的方针，建立健全安全管理组织机构，完善安全生产保证体系，杜绝一切责任事故，创建“平安工地”。水稳拌和站安（拆）工程安全目标：死亡事故为零，重伤事故为零，轻伤事故少于一起，直接经济损失一万元以下，无火灾、中毒事故。第二章、工
6、程概况1. 1项目概况xx（苏皖界）段扩建工程，起自南京市张店枢纽，接拟建改扩建的国道G312龙华互通立交至张店枢纽段，经星甸镇，止于滁河大桥（苏皖界）。本项目xx-22标起讫桩号K16+270-K25+803.966全长约9.5km,设计采用八车道高速公路标准，沿既有公路两侧加宽为主、局部单侧拓宽的扩建方案，设计速度120公里/小时，路基宽度42米。全线新建油坊服务区、改扩建汤泉互通式立交，分址合建方式设置苏皖省界收费站并同步改扩建交通工程及沿线设施。本标段总价：2.06亿元人民币。合同工期：24个月。主要工程数量表表IT序号工程名称单位数量备注1SMA-13万吨4.62Sup-20万吨6.
7、03Sup-25万吨7.84水稳碎石基层万吨33.45水稳碎石底基层万吨14.86C40混凝土路面方49667C30混凝土搭板方35808C25混凝附属结构方21039钢筋吨44310桥面抛丸处理平方659992. 2设备概述3. 2.1CX800型水稳拌合站概述：水稳拌合站是对路面基层、底基层材料连续拌合的成套专用设备，该设备适用于XX高速公路(南京段)扩建工程路面施工xx-22标路面基层水稳施工并且能够实现连续生产多种搅拌均匀、配比准确的基层稳定材料。水稳拌合站是一种模块组合式拌合站，主要由以下几部分组成：粒料配料系统、粉料配料系统、供水系统、搅拌系统、气路系统、控制室、成品储料料斗、电气
8、控制系统等。4. 2.2技术参数(1)拌合站型号：CX800型(2)水泥罐自重8T/只，(3)搅拌主机5T,(4)成品仓8T,第三章、施工计划4.1 工期计划根据本工程总体施工进度计划安排，项目部计划于2020年3月28日至2020年4月30日完成水稳拌和站建设(包括水稳拌合站安装、调试工作)。4.2 水稳拌合站安装计划项目部根据生产需求计划安装一套CX800型稳拌合站，第一台设备于2020年4月15日前全部运至我标段水稳拌合场；在4月15日前完成对设备的清点、整理及水稳拌合站基础的验收工作。2020年4月16日一一2020年4月24日完成安装，4月26日前完成设备的调试及空载试机工作，4月3
9、0日起进行试运行。拆除时间：根据工程进度另行申请5. 3场地硬化拌合场范围内场地采用硬化处理，在压实度不小于93%的掺灰土基上，铺设40Cm厚混渣，整平压实后再浇筑20cm厚C30混凝土，进出拌合站的行车道采用30Cm的C30混凝土硬化。场地硬化时用水准仪严格控制场地的平整度，以便于场区排水。5.1 场地排水系统本拌合站租用原服务区场地，经项目部调查其原来排水规划设置合理满足排水要求，只需对原排水系统进行清理然后东西方向增设设置一条主排水管道，用于收集洗车池、拌缸清洗废水即满足场地排水使用要求。在场地南侧设置一条主排水管道，采用直径60Cm的HDPE管，排水方向为由东向西，经沉淀池沉淀后排入地
10、方的排水沟。在水稳拌合站边设置一条排水沟，采用混凝土浇筑，上设盖板，深20Cnb宽30Cnb排水方向为由北向南，汇入直径60cm的HDPE主排水管道。5.2 场地临电系统1、拌合场变压器为1台（详见本标段临电方案）50OkVA变压器，位于拌合站西北侧主要用于拌合场生产供1台800型水稳拌合机生产用电，采用埋设线路至水稳拌合站，变压器设置安装配电柜50OA一台，柜内使用自动复位漏电开关，两个分配电箱，一路导线截面选ZR-YJV22-3X120+2x95mm2的电缆，载流量为395A。RDMIL-630M/4300断路器，额定电流630A；二路导线截面选YJV-3x50+2x25mn（载流量为18
11、0A）。其中一路供水稳拌合机生产用电。另外一路为磅房、照明等附属设施用电。2、变压器进线从项目沿线（K19+750）西北侧的汤泉服务区内工业线原有IOkV线路引入，导线采用架空线路敷设，电杆选用混凝土杆，杆高12米，杆间距30米；一级配电电线采用国标铝芯电缆120mm2,二级配电电线采用国标铝芯电缆100nIn12,三级配电根据设备功率进行用电布设。电缆采取下埋方式，下埋线埋深为距地面07m,四周40Cnl范围内铺设中粗砂，顶面回填约60Cm素土，当电缆穿越道路时应穿SCloO钢管加以保护；电缆与其它管线平行或交叉敷设时应符合有关规范规定。3. 5.1拌合场配电线路设计（一）、主要用电设备拌合
12、场变压器主要用电设备、水稳拌合场用电设备序号设备名称单位数量功率(kW)合计功率（kW）备注1CX800型水稳拌合机台12052002水泵只155（2）办公区、生活区及实验室用电设备序号设备名称单位数量功率(kW)合计功率（kW）备注1空调（1.5P）台301.5452电热水器只121123照明只40140(1)、拌合场临时用电计算计算用电总量P=1.05-1.10(klPl/cos+k2P2+k3P3+k4P4)公式中：P供电设备总需要容量(KVA)(相当于有功功率PjS)P1电动机额定功率(KW)P2水泵额定功率(KW)P3一室内照明容量(KW)P4一室外照明容量(KW)s一电动机平均功率
13、因数(最高为075078,一般为O65075)Kl、K2、K3、K4一需要系数，如下表：用电名称数量需要系数备注K数值电动机310台Kl0.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算。11-30台0.630台以上0.5水泵室内照明310台K2K30.610台以上0.50.8室外照明K41.0(1)拌合楼用电总功率205KWo详见下表：、CX800型水稳拌合楼P=LlO(klPl/Cos+k2P2+k3P3+k4P4)=1.1*(0.6*210/0.75)=185KW、办公区、生活区及实验室等用电P=IlO(klPl/Co
14、s+k2P2+k3P3+k4P4)=1.1*(0.6*45/0.75+52*0.8)二85KW拌和站、试验区、生活区所需总用电量为:P总二185+85=270KVAV500KVA故1台500KVA的变压器，满足拌合站生产及办公生活需要。故1台500KVA的变压器，满足拌合站生产及办公生活需要。第四章、现场管理3.1 安全管理体系保证3.1.1 项目部成立安全生产领导小组，安全生产管理实行行政领导负责制。项目经理为第一责任人，项目副经理为第二责任人，项目质安部、物资部、综合办、工程部、施工队负责人及专职安全员为第三责任人；从事具体生产工作的工人为直接责任人。3.1.2 项目经理全面负责本单位的安全管理工作，贯彻“安全第一，预防为主，综合治理”和“管生产必须管安全”的原则，组织制定安全措施，健全劳动方案，组织安全生产的资金和设备投入，坚强安全生产教育，部署安全监督检查制度，对安全生产负全面领导责任。3.1.3 项目副经理是第一责任人的助手，全面负责安全生产工作，落实各项安全措施，组织安全会议，开展安全
