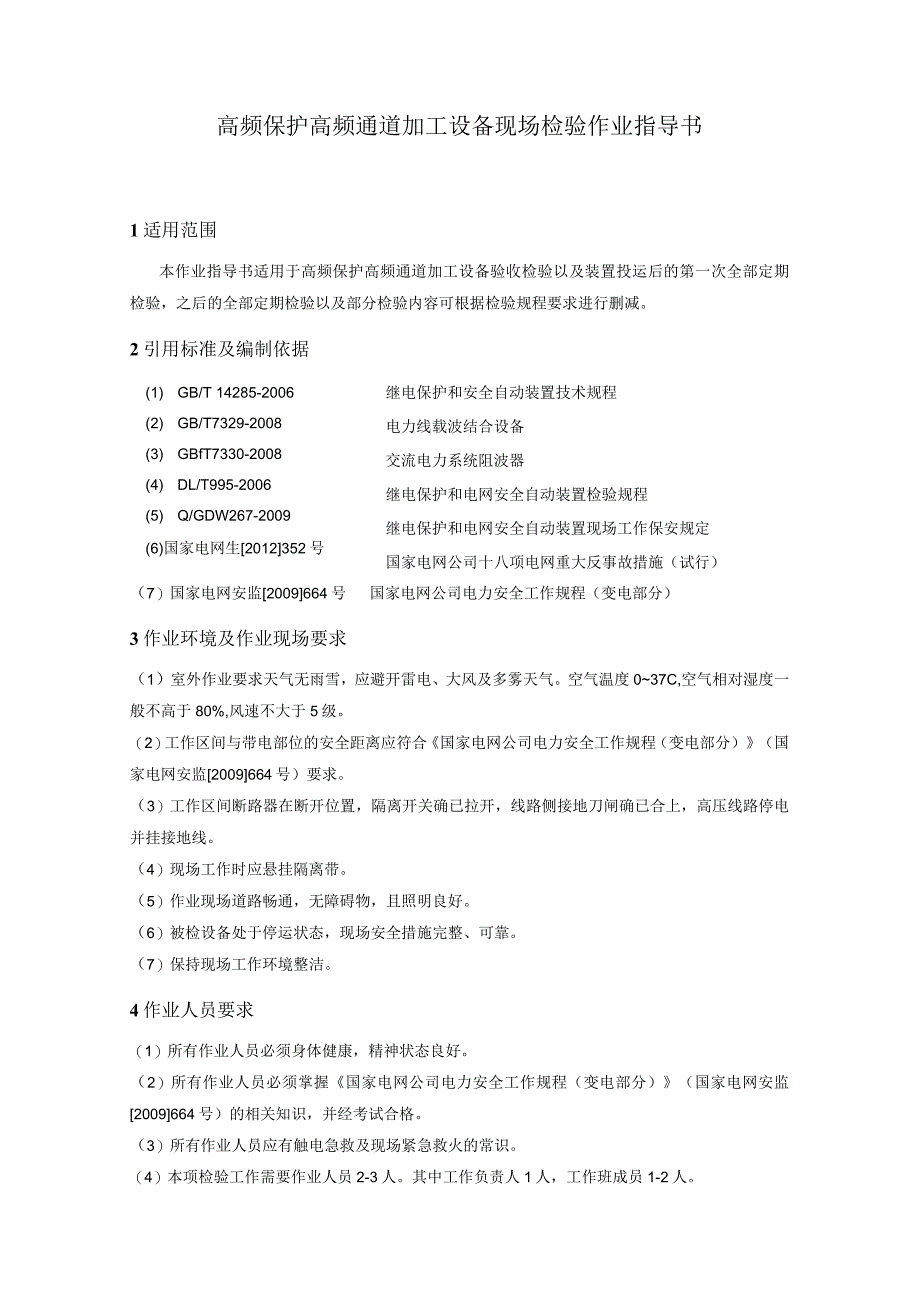

1、高频保护高频通道加工设备现场检验作业指导书1适用范围本作业指导书适用于高频保护高频通道加工设备验收检验以及装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7329-2008(3) GBfT7330-2008(4) DL/T995-2006(5) Q/GDW267-2009(6)国家电网生2012352号继电保护和安全自动装置技术规程电力线载波结合设备交流电力系统阻波器继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措
2、施（试行）（7）国家电网安监2009664号国家电网公司电力安全工作规程（变电部分）3作业环境及作业现场要求（1）室外作业要求天气无雨雪，应避开雷电、大风及多雾天气。空气温度037C,空气相对湿度一般不高于80%,风速不大于5级。（2）工作区间与带电部位的安全距离应符合国家电网公司电力安全工作规程（变电部分）（国家电网安监2009664号）要求。（3）工作区间断路器在断开位置，隔离开关确已拉开，线路侧接地刀闸确已合上，高压线路停电并挂接地线。（4）现场工作时应悬挂隔离带。（5）作业现场道路畅通，无障碍物，且照明良好。（6）被检设备处于停运状态，现场安全措施完整、可靠。（7）保持现场工作环境整洁

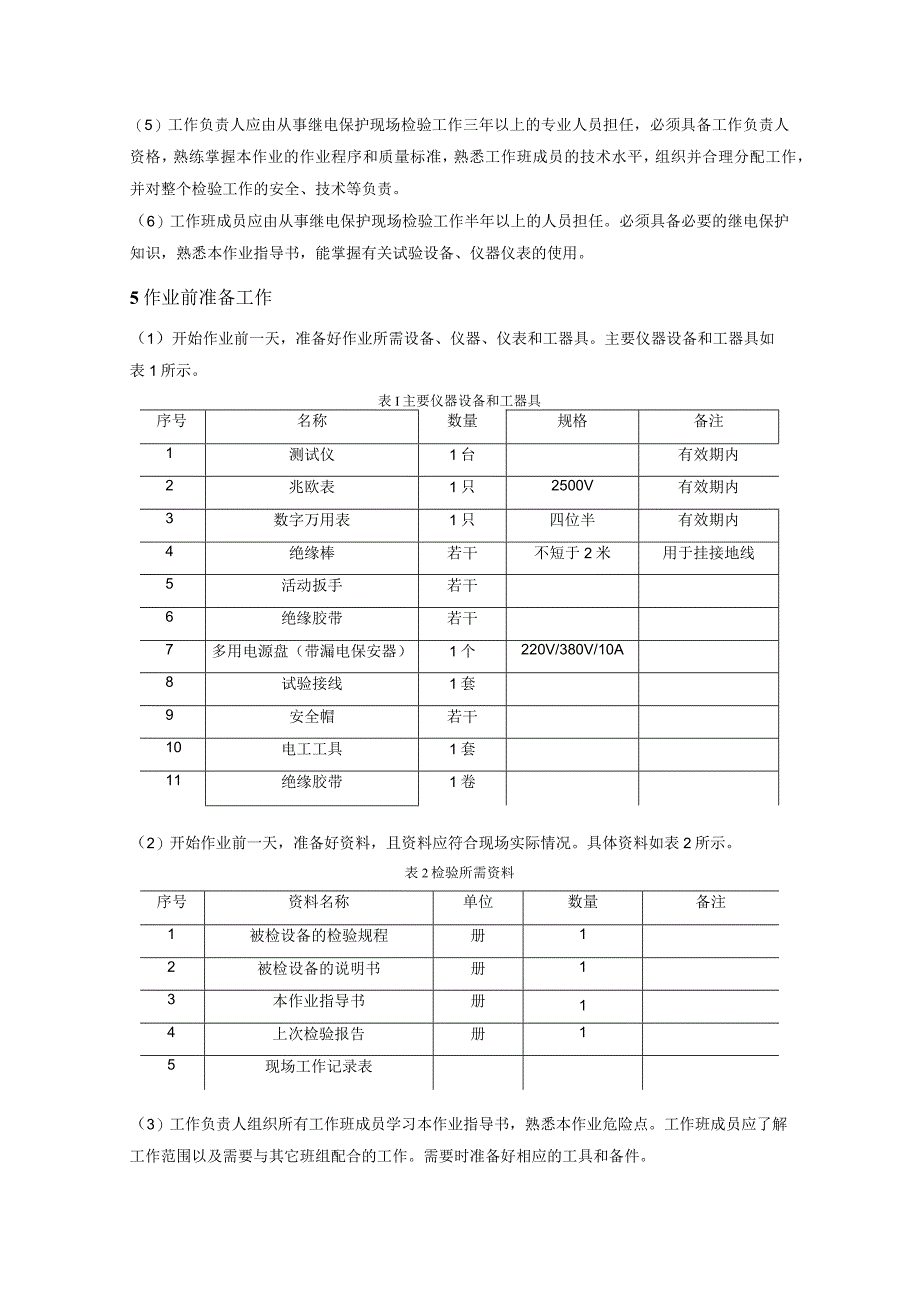

3、。4作业人员要求（1）所有作业人员必须身体健康，精神状态良好。（2）所有作业人员必须掌握国家电网公司电力安全工作规程（变电部分）（国家电网安监2009664号）的相关知识，并经考试合格。（3）所有作业人员应有触电急救及现场紧急救火的常识。（4）本项检验工作需要作业人员2-3人。其中工作负责人1人，工作班成员1-2人。（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。必须具备
4、必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。5作业前准备工作（1）开始作业前一天，准备好作业所需设备、仪器、仪表和工器具。主要仪器设备和工器具如表1所示。表I主要仪器设备和工器具序号名称数量规格备注1测试仪1台有效期内2兆欧表1只2500V有效期内3数字万用表1只四位半有效期内4绝缘棒若干不短于2米用于挂接地线5活动扳手若干6绝缘胶带若干7多用电源盘（带漏电保安器）1个220V/380V/10A8试验接线1套9安全帽若干10电工工具1套11绝缘胶带1卷（2）开始作业前一天，准备好资料，且资料应符合现场实际情况。具体资料如表2所示。表2检验所需资料序号资料名称单位数

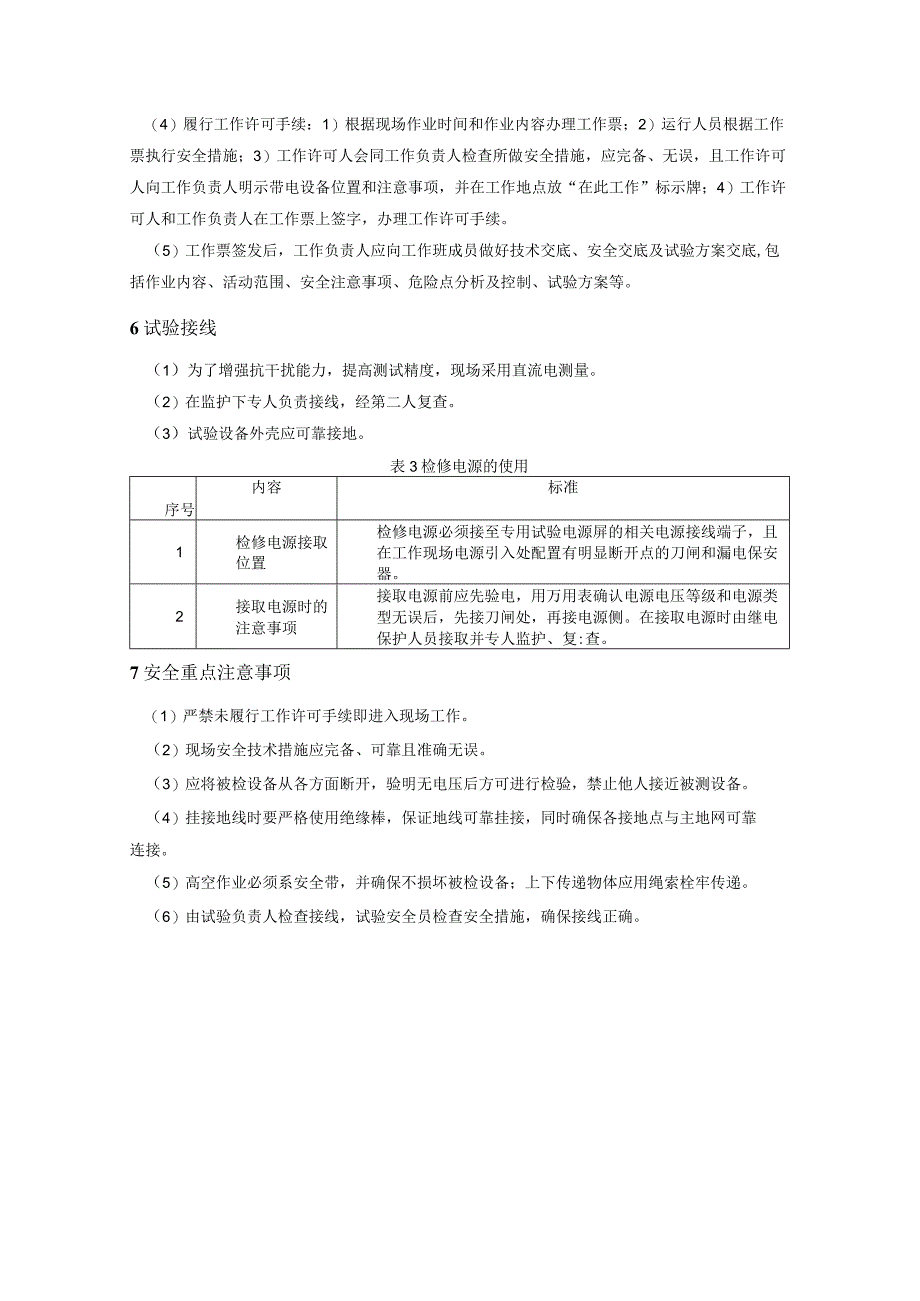

5、量备注1被检设备的检验规程册12被检设备的说明书册13本作业指导书册14上次检验报告册15现场工作记录表（3）工作负责人组织所有工作班成员学习本作业指导书，熟悉本作业危险点。工作班成员应了解工作范围以及需要与其它班组配合的工作。需要时准备好相应的工具和备件。（4）履行工作许可手续：1）根据现场作业时间和作业内容办理工作票；2）运行人员根据工作票执行安全措施；3）工作许可人会同工作负责人检查所做安全措施，应完备、无误，且工作许可人向工作负责人明示带电设备位置和注意事项，并在工作地点放“在此工作”标示牌；4）工作许可人和工作负责人在工作票上签字，办理工作许可手续。（5）工作票签发后，工作负责人应向
6、工作班成员做好技术交底、安全交底及试验方案交底,包括作业内容、活动范围、安全注意事项、危险点分析及控制、试验方案等。6试验接线（1）为了增强抗干扰能力，提高测试精度，现场采用直流电测量。（2）在监护下专人负责接线，经第二人复查。（3）试验设备外壳应可靠接地。表3检修电源的使用序号内容标准1检修电源接取位置检修电源必须接至专用试验电源屏的相关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器。2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧。在接取电源时由继电保护人员接取并专人监护、复:查。7安全重点注意事项（1）严禁
7、未履行工作许可手续即进入现场工作。（2）现场安全技术措施应完备、可靠且准确无误。（3）应将被检设备从各方面断开，验明无电压后方可进行检验，禁止他人接近被测设备。（4）挂接地线时要严格使用绝缘棒，保证地线可靠挂接，同时确保各接地点与主地网可靠连接。（5）高空作业必须系安全带，并确保不损坏被检设备；上下传递物体应用绳索栓牢传递。（6）由试验负责人检查接线，试验安全员检查安全措施，确保接线正确。8作业流程图试验设备及图纸资料准备履行工作许可手续9作业程序与危险点控制7序号检验项目检验内容及要求危险点控制检验结果责任人签字1阻波器检验1.1外部检查1）阻波器的强流线圈和调谐元件状态应良好，它们之间的连
8、接应正确。2）清除阻波器上的灰尘和污物，检查零件的完好性，各螺丝应拧紧，各焊接点应无假焊现象。3）检查调谐元件箱应严密、放电器固定要牢靠，注意强流线圈要干净，保证接触良好1.2绝缘检查I）将强流线圈断开，将2500V摇表的接地端子接在调谐元件的外壳上，另一端依次接到不接外壳的端子上，测量绝缘电阻。要求绝缘电阻值大于100Mo2）测绝缘电阻合格后，进行1000V.Imin的交流耐压试验（或用2500V摇表代替）。3）进行避雷器放电电压试验1）测量应由两人进行，应使用相应的绝缘导线，其端部应有绝缘套。2）应将被检设备从各方面断开，验明无电压后方可进行，禁止他人接近被检设备1.3阻塞阻抗测试对于Z型
9、阻波器，在工作频带内要求阻塞阻抗大于800;对于R型阻波器，在工作频带内要求阻塞电阻大于5701）挂接地线时要严格使用绝缘棒，保证地线可靠挂接，同时确保各接地点与主地网可靠连接。序号检验项目检验内容及要求危险点控制检验结果责任人签字2）高空作业时，必须系安全带，并确保不损坏被试设备；上下传递物体应用绳索栓牢传递。3）由试验负责人检查接线，试验安全员检查安全措施，确保接线正确2结合滤波器检验2.1外部检查1）结合滤波器中各元件应完整，元件之间的连接是应正确。2）螺丝应拧紧，焊点无假焊现象。3）外壳无渗漏水及生锈现象，放电器固定要牢靠2.2绝缘检查1）将电感线圈接地点拆开，把所有元件短接后，用10
10、0OV摇表对地（外壳）摇绝缘电阻，要求不小于I00Mo2）测绝缘电阻合格后，进行1000V.Imin的交流耐压试验（或用2500V摇表代替）1）测量应由两人进行，应使用相应的绝缘导线，其端部应有绝缘套。2）应将被测设备从各方面断开，验明无电压后方可进行，禁止他人接近被检查设备2.3避雷器检验用2500V摇表测试直流放电电压。要求直流放电电压在1700210OV之间（对于Y5CB-1氧化锌避雷器，工频放电电压为1800220OV）危险点控制检验结果责任人签字1）挂接地线时要严格使用绝缘棒，保证地线可靠挂接，同时确保各接地点与主地网可靠连接。2）由试验负责人检查接线，确保接线正确1）测量应由两人进
11、行，应使用相应的绝缘导线，其端部应有绝缘套。2）应将被检设备从各方面断开，验明无电压后方可进行，禁止他人接近被检设备7序号检验项目检验内容及要求2.4工作衰减特性测试I）分别测试线路侧和电缆侧工作衰减特性。2）对于通用型结合滤波器，要求工作衰减W2dB.3）对于保护专用型结合滤波器，要求工作衰减1.3dB2.5回波损耗特性测试1）分别进行线路侧和电缆侧回波损耗特性测试。2）对于通用型结合滤波器，要求回波损耗12dB3）对于保护专用型结合滤波器，要求回波损耗20dB3高频电缆检验3.1外部检查1）铅包及铠装应良好。2）铜芯无根伤。3）连接牢固可靠3.2绝缘检查1）用100OV摇表测高频电缆与屏蔽
12、层之间的绝缘电阻，要求不小于IoOMC。2）绝缘电阻合格后，再进行2000VImin的交流耐压试验7序号检验项目检验内容及要求危险点控制检验结果责任人签字3.3特性阻抗测试对于SYV-100-7型高频电缆，特性阻抗要求值为95105C;对于SYV-75-9型高频电缆，特性阻抗要求值为7278Q由试验负责人检查接线，确保接线正确3.4工作衰减和输入阻抗测试SYV-IOo-7、SYV-75-9型高频电缆工作衰减要求值见附表竣工验收发现问题及处理情况1、验收传动；2、全部工作完毕，拆除所有试验接线（应先拆开电源侧）；3、工作负责人监督工作班成员按安全措施票恢复安全措施；4、全体工作班人员清扫、整理现
13、场；5、工作负责人检查施工现场，检查施工现场是否有遗留的工具、材料；6、状态检查，严防遗漏项目；7、工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。遗留问题工作日期工作负责人工作班成员厂站名称：线路名称：工作频率：设备型号：检验日期：年月日检验人员：10.1阻波器10.1.1阻波器参数主线圈安装地点生产厂家制造年月型号序号额定电感（mH）工频电感（mH）额定持续电流（八）额定工频（HZ）额定短时电流（八）持续时间（三）测试日期调谐装置安装地点生产厂家制造年月型号序号频率或频带（HZ）阻塞阻抗或阻塞电阻最低值（C）测试日期10.1.2绝缘检查检查内容检测结果（MQ）绝缘电阻耐压试验结论：10.1.3阻塞阻抗（电阻）测试频率(kHz)阻塞阻抗（电阻）（C）10.2 结合滤波器10.2.1结合滤波器参数安装地点生产厂家制造年月型号序号执行标准号耦合方式耦合电容器的电容量工作频带线路侧标称阻抗电缆侧标称阻抗标称峰值包络功率测试日期10.2
