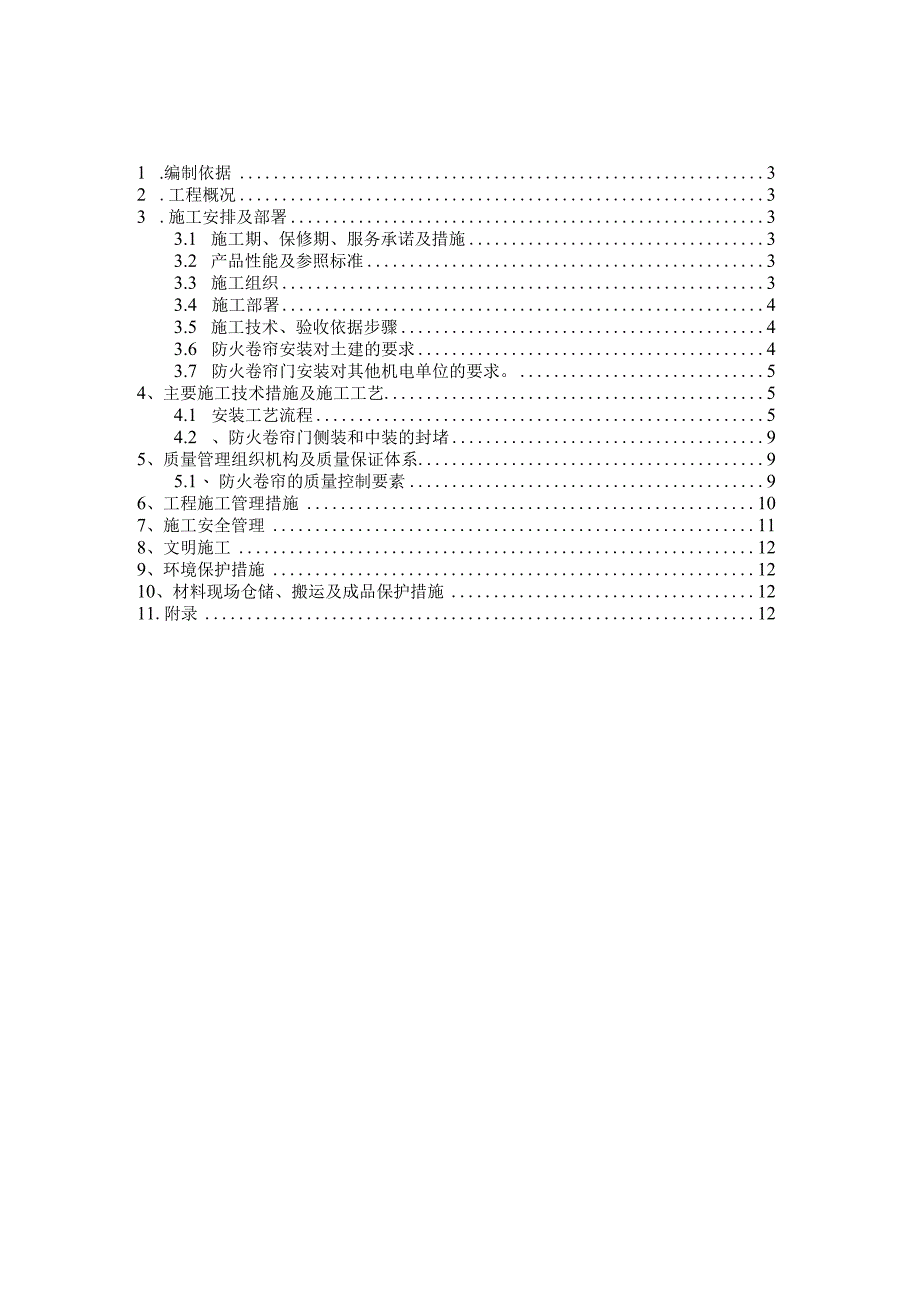

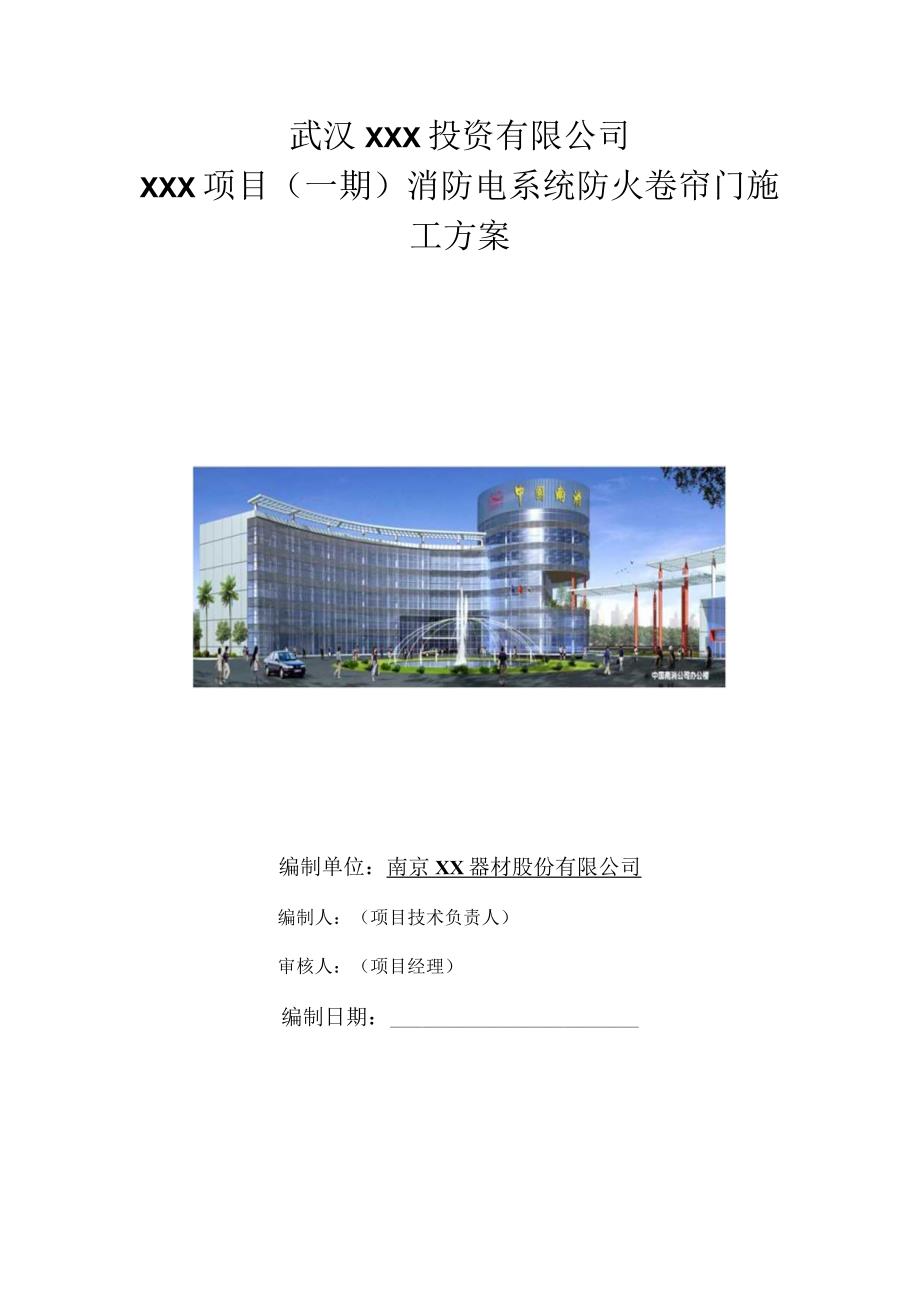

1、武汉XXX投资有限公司XXX项目（一期）消防电系统防火卷帘门施工方案编制单位：南京XX器材股份有限公司编制人：（项目技术负责人）审核人：（项目经理）编制日期：1 .编制依据32 .工程概况33 .施工安排及部署33.1 施工期、保修期、服务承诺及措施33.2 产品性能及参照标准33.3 施工组织33.4 施工部署43.5 施工技术、验收依据步骤43.6 防火卷帘安装对土建的要求43.7 防火卷帘门安装对其他机电单位的要求。54、主要施工技术措施及施工工艺54.1 安装工艺流程54.2 、防火卷帘门侧装和中装的封堵95、质量管理组织机构及质量保证体系95.1、 防火卷帘的质量控制要素96、工程施

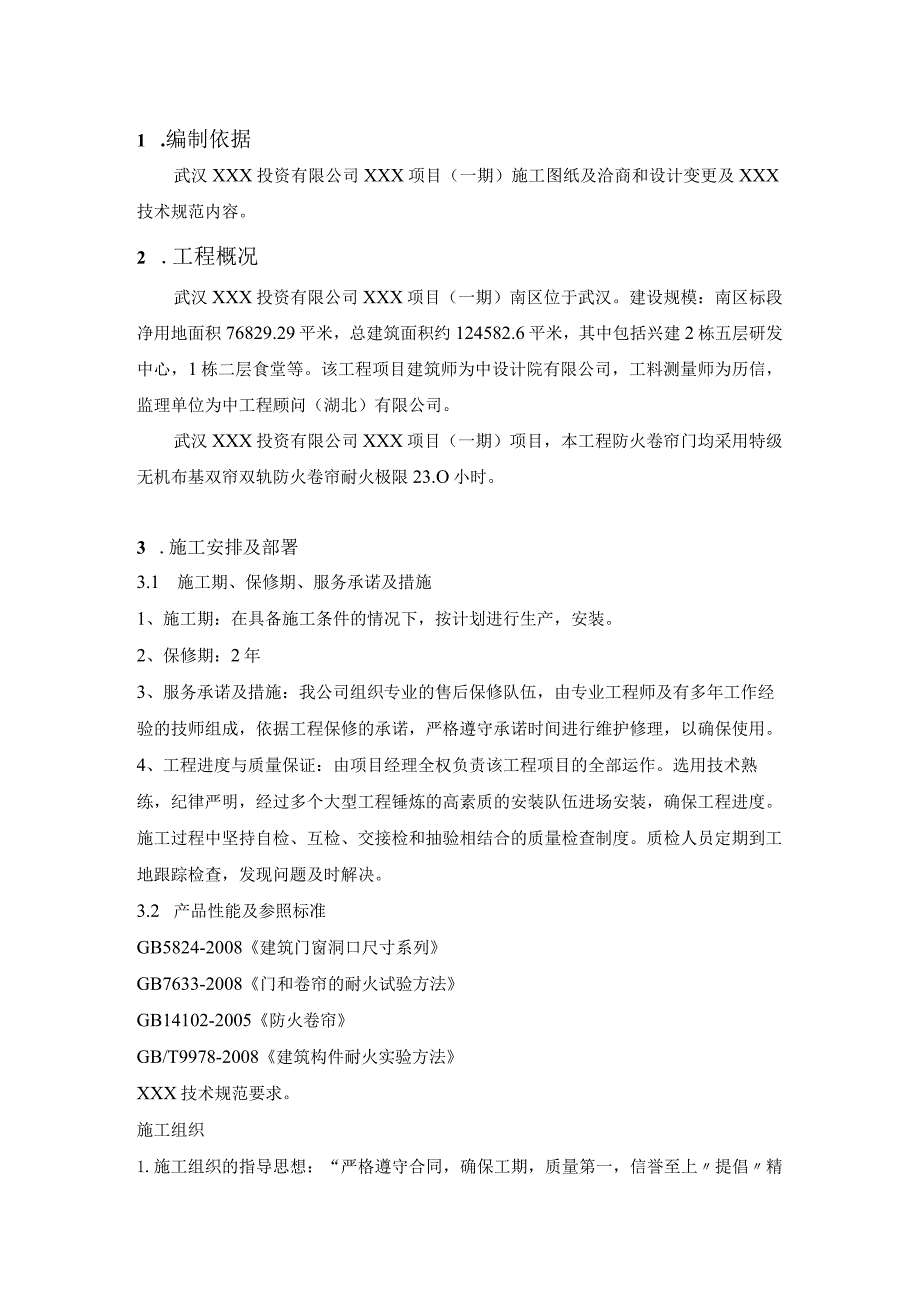

2、工管理措施107、施工安全管理118、文明施工129、环境保护措施1210、材料现场仓储、搬运及成品保护措施1211.附录121 .编制依据武汉XXX投资有限公司XXX项目（一期）施工图纸及洽商和设计变更及XXX技术规范内容。2 .工程概况武汉XXX投资有限公司XXX项目（一期）南区位于武汉。建设规模：南区标段净用地面积76829.29平米，总建筑面积约124582.6平米，其中包括兴建2栋五层研发中心，1栋二层食堂等。该工程项目建筑师为中设计院有限公司，工料测量师为历信，监理单位为中工程顾问（湖北）有限公司。武汉XXX投资有限公司XXX项目（一期）项目，本工程防火卷帘门均采用特级无机布基双帘
3、双轨防火卷帘耐火极限23.O小时。3 .施工安排及部署3.1 施工期、保修期、服务承诺及措施1、施工期：在具备施工条件的情况下，按计划进行生产，安装。2、保修期：2年3、服务承诺及措施：我公司组织专业的售后保修队伍，由专业工程师及有多年工作经验的技师组成，依据工程保修的承诺，严格遵守承诺时间进行维护修理，以确保使用。4、工程进度与质量保证：由项目经理全权负责该工程项目的全部运作。选用技术熟练，纪律严明，经过多个大型工程锤炼的高素质的安装队伍进场安装，确保工程进度。施工过程中坚持自检、互检、交接检和抽验相结合的质量检查制度。质检人员定期到工地跟踪检查，发现问题及时解决。3.2 产品性能及参照标准
4、GB5824-2008建筑门窗洞口尺寸系列GB7633-2008门和卷帘的耐火试验方法GB14102-2005防火卷帘GB/T9978-2008建筑构件耐火实验方法XXX技术规范要求。施工组织1.施工组织的指导思想：“严格遵守合同，确保工期，质量第一，信誉至上提倡精益求精的工作作风。2 .从采购材料抓起，尽量缩短采购时间。3 .采取各种措施尽力减少不均衡施工的不利影响。考虑采取合理安排交叉施工，尽量向前赶工期。4 .根据现场的洞口尺寸，对图纸反复核对，确保无误。3.4 施工部署3.4.1 生产顺序：采取先生产一批，然后进场安装，安装与生产同时进行的方式。3.4.2 原材料存放：原材料进厂到产品
5、加工及成品的存放都设专管专用，材料在现场存放时要放置在干燥、通风的地方，要避免和有腐蚀的物质及气体接触，并必须做防潮、防雨、防晒、防腐等措施。平放时，下面垫平，防止变形。由专人负责管理。3.4.3 所有材料进场上报合格证、检验报告和相关资质证明文件。3.4.4 所有隐蔽工程检查验收，必须经监理验收合格后，方可下道工序施工。质量检查：检查部门必须严格把关，从原材料的购进到车间生产，每道环节都该做好质量计录，以确保产品质量；3.4.5 产品运输：产品在运输过程中要平稳，牢固，避免因行车时碰撞损坏产品。装卸时要轻抬轻放，严格避免磕、摔、撬等行为，防止机械变形，损坏产品，影响安装使用。3.5 施工技术
6、、验收依据步骤1)技术依据：本工程施工方案主要依据GB14102-2005防火卷帘和GB7633-2008门和卷帘的耐火试验方法。2)技术质量要求：防火卷帘应符合本工程施工方案，参考GB14102-2005防火卷帘，并按规定程序批准的图纸和技术文件生产加工。3)XXX相关技术规范。3.6防火卷帘安装对土建的要求1) 土建应当按照门窗表中的门洞尺寸预留门洞，并在卷帘门安装之前进行门洞尺寸移交。2) 土建应当按照设计及标准图集要求进行施工。3) 土建移交门洞时，初装修应当结束，门洞具备安装条件3.7防火卷帘门安装对其他机电单位的要求。1）综合机电图排版时不得有管线穿过防火卷帘门帘板或卷轴箱。2）卷
7、轴箱正下方不得有机电管线通过，否则影响卷帘门检修。3）卷轴箱正前方50CM处不宜有机电管线通过，影响后期检修。4）卷轴箱上方如有水管通过不应有水管接头，否则漏水会影响卷帘门正常运行。5）卷轴箱上方如有水管通过应做防结露保护，以免滴水影响卷帘门运行。6）卷轴箱上方的空调风管宜做防结露保护，以免滴水影响卷帘门运行。7）卷轴箱上方的金属桥架应做等电位连接。4、主要施工技术措施及施工工艺4.1安装工艺流程确认洞口及产品规格一左右支架安装卷筒轴开闭机空载试车帘面安装一负荷安装负荷试车侧导轨导轮横梁一控制箱和按钮盒行程限位调试箱体护罩验收交付411确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷
8、帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。412划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线a划出建筑洞口宽度方向中心线；b左右支架中心卷筒轴中心的标高位置线；c左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。413安装左右支架左右支架的安装应按以下步骤要求进行。a根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。b清理并找平大小支架与建筑物（墙体、柱、梁）的安装基准面。当安装形式为墙侧安装时：1）建筑有预埋件时应在清理安装基
9、准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。2）建筑没有预埋件或有预埋件但不符合安装技术要求时，依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于4个，且其安全系数不小于防火卷帘总重量的5倍。安装基准面应垂直于大小支架。当安装形式为墙中安装时：1）建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则依次为大小支架安装的基准面。2）建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为支架的安装基准面。3）当支架安装基准面在建筑结构侧面和柱体表面时，
10、应使用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。C安装左右支架。1）检查左右支架质量是否有缺陷（轴承润滑及安全止动装置可靠性），并划出支架中心线，准备安装。2）有预埋件时，将支架施焊预埋件上。施焊前应首先点焊数点，经调整形状位置无误后，再实施焊接。墙侧安装时支架角钢上下两端为连续焊接，焊缝高度为6mm,角钢两侧分三段（上、中、下）断续焊接。每段焊缝长为60mm,焊缝高为6mm0不得虚焊，夹渣。焊后应除渣，并涂防锈漆。支架应垂直于安装基准面。3）无预埋件时，采用安全适用的膨胀螺栓，不少于4件，将2支架固定于安装基准面上，膨胀螺栓总抗剪安全系数不小于
11、卷帘总重量的4倍。4）要求：墙侧装支架表面应垂直于安装基准面，墙中间安装时其文架轴头中心线垂直于安装基准面。安装后，左右二支架轴头（轴承）中心应同轴，其不同轴度在全长范围内不大于2mm。当采用钢质膨胀螺栓时，其胀栓的最小埋入深度应符合规定（详见钢制膨胀螺栓许载荷明细）。当卷帘自重超大而需要时，可采用焊接加固以保证支架的安装，安全可靠，运行稳定。凡焊接处应无虚焊，夹渣，焊后应除渣，并作防锈处理。414卷筒轴的安装a安装前应检查卷筒轴轴头焊接，卷轴直线度质量。以及首板固定位置与卷轴轴向是否平行。b检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。C要求:卷筒轴安装后应检验确认其水平
12、度，水平度在全长范围内不大于2mmO415开闭机安装a准备1）开箱，依照装箱单清点产品零部件是否齐全，如有误应封存并即时报告处理。2）空载试运行。开闭机运转状态不应有异声，停机制动灵敏、可靠。并调整限位滑块位置。接线相序应避免与安装后相序不同，应接地保护。3）识别开闭机左、右安装方向，要求手动链条出口处，必须与地面垂直。b安装及要求1）用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。2）要求：开闭机轴线应平行于卷筒轴中心线手动链条出口应垂直于地面；两链轮轮宽的对称平面应在同一平面内，并且两链轮轴线问应平行;链条松边下垂度不大于6mm;链条安装后应采用HJ50机械油或用钙基润滑脂润滑
13、。416空载试车a开闭机安装后，采用应急电源，接通电器控制箱及开闭机，实施空载试车。注意开闭机的接线相序，应与交付时的接线相序一致。b空载电动试运行前，应首先使用开闭机的手动拉链，拉动试运行，无误方可电机试运行。C观察运行中支架，卷筒轴运转是否灵活可靠，稳定。有无异常，要求卷筒轴在运行中其径向跳动量不大于IOmmo417帘面安装a准备开卷检查帘面（钢质、无机布）是否因储存，运输等因素造成产品变形损坏。并检查首板，末尾板，帘板、无机布帘面的直线度，外表质量等。b首板，帘面和末尾板。C要求1）首板长度方向应与卷筒轴中心线平行，并用规定规格的螺钉固定于卷筒轴上。2）帘面安装后，应平直，两边垂直于地面
14、。经调整后，上下运行不得歪斜偏移，且帘面的不平直度不大于空口高度的1/300。3）具有防风钩的帘面，其防风钩的万向，应与侧导轨凹槽相一致。4）末尾板（座板）与地面平行，接触应均匀，保证帘面上升，下降顺畅，并保证帘面具有适当的悬垂度和自重下降，双帘应同步运行。5）无机帘面不允许有错位，缺角，挖补，倾斜，跳线，断线，色差等缺陷。418导轨安装帘面安装调整无误后，即进行导轨的安装，其要求应满足：a防火卷帘帘面嵌入导轨深度符合国家相关规定b导轨顶部应成圆弧形，其长度超过洞口75mm。c导轨现场安装应牢固，预埋钢件与导轨连接间距不得大于600mmOd安装后，导轨应垂直于地面。其不垂直度每米不得大于5mm
15、,全长不超过20mm。e焊接后，焊缝应除渣，并做防锈处理。导轨安装后，保证洞口净宽。g.帘面在导轨运行应顺畅平稳，不允许有卡阻，冲击现象。419控制器和按钮盒安装、接线、调试a安装前开箱检查控制箱外壳，器件在储存、运输中是否造成以外损失，松脱，确认一切工常后方可安装b安装时应保证电控箱在垂直位置，其倾斜度不超过5%,固定平稳可靠。c接线前请考虑端子接线图，了解每个接线端的作用及接线要求，以正确接线，当控制器有绝缘要求的外部带电端子与机壳之间绝缘值不小于IMC。绝缘电阻符合规定方可进行通电调试工作。d接通电源，检查验证三相电源相序正确与否。e接通电源后，进行功能设定，确定一步降或二步降以及与消防控制中心联动的输入信号类型及信号数量和状态信号的反馈。4110行程限位调试a按动按钮上升或下降键，检查卷帘的运行方向是否与其对应并确认。b调试限位器前应用拉链使帘面
