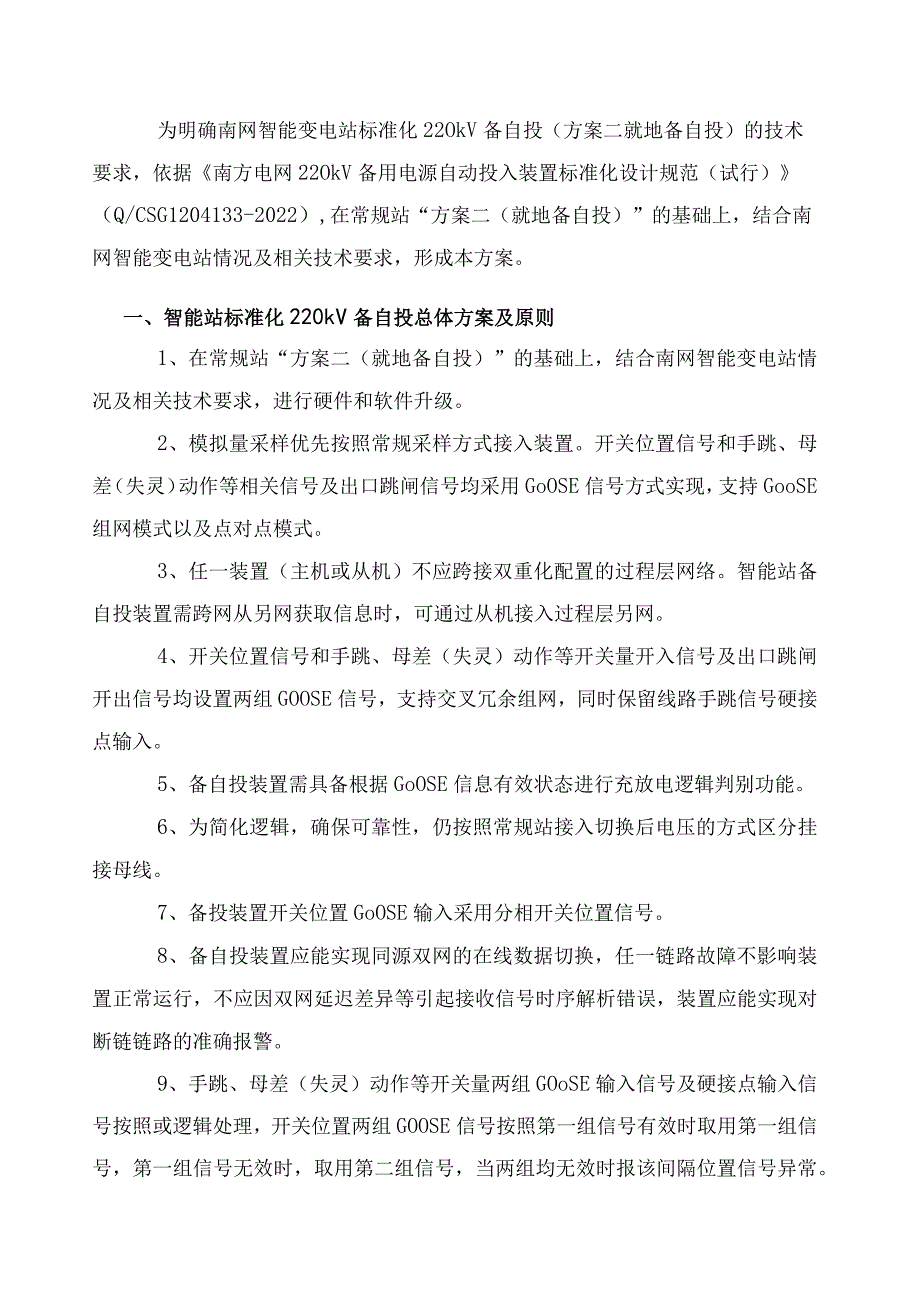

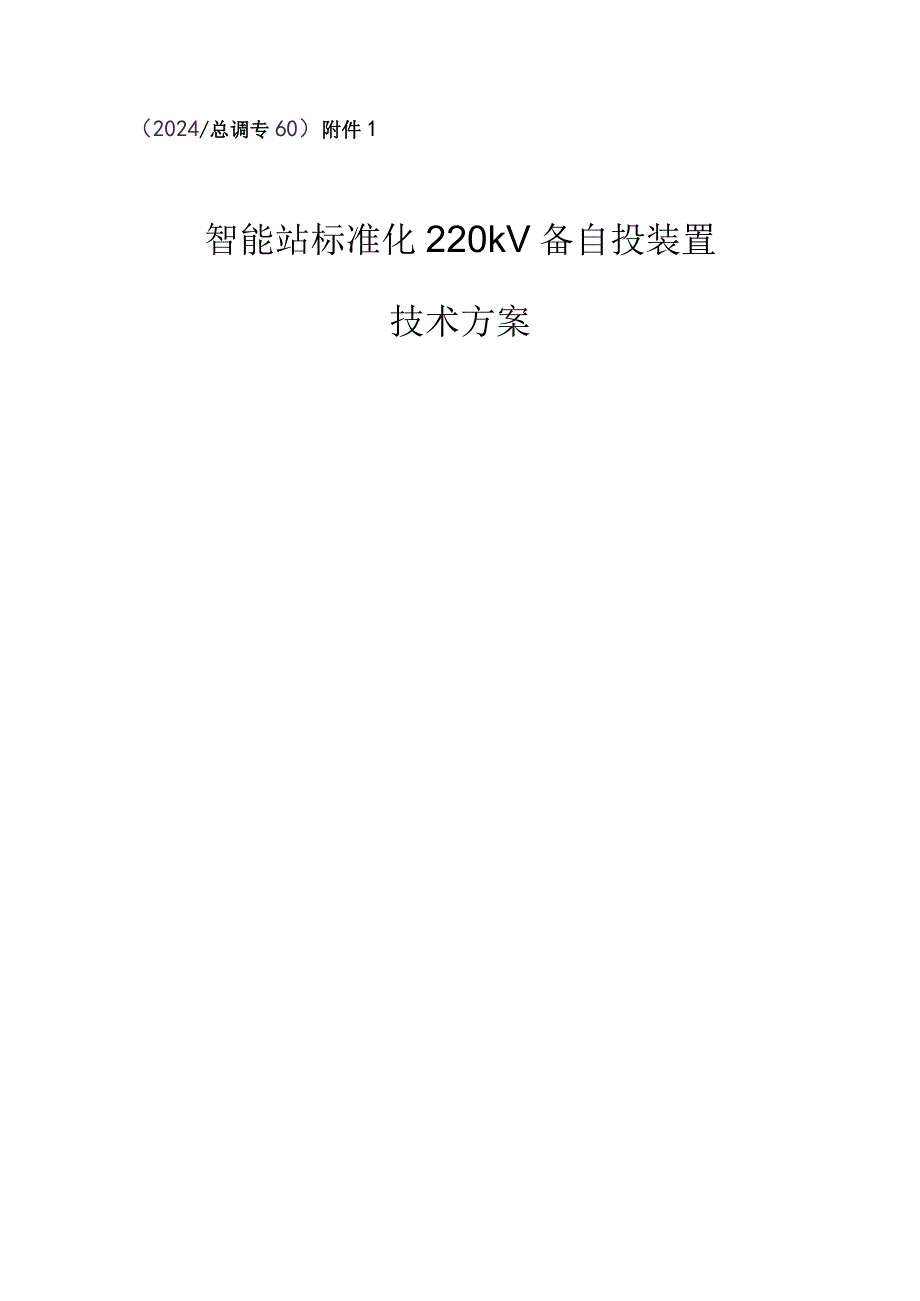

1、(2024/总调专60)附件1智能站标准化220kV备自投装置技术方案为明确南网智能变电站标准化22OkV备自投(方案二就地备自投)的技术要求,依据南方电网22OkV备用电源自动投入装置标准化设计规范(试行)(Q/CSG1204133-2022),在常规站“方案二(就地备自投)”的基础上,结合南网智能变电站情况及相关技术要求,形成本方案。一、智能站标准化220kV备自投总体方案及原则1、在常规站“方案二(就地备自投)”的基础上,结合南网智能变电站情况及相关技术要求,进行硬件和软件升级。2、模拟量采样优先按照常规采样方式接入装置。开关位置信号和手跳、母差(失灵)动作等相关信号及出口跳闸信号均采用

2、GoOSE信号方式实现,支持GooSE组网模式以及点对点模式。3、任一装置(主机或从机)不应跨接双重化配置的过程层网络。智能站备自投装置需跨网从另网获取信息时,可通过从机接入过程层另网。4、开关位置信号和手跳、母差(失灵)动作等开关量开入信号及出口跳闸开出信号均设置两组GOOSE信号,支持交叉冗余组网,同时保留线路手跳信号硬接点输入。5、备自投装置需具备根据GoOSE信息有效状态进行充放电逻辑判别功能。6、为简化逻辑,确保可靠性,仍按照常规站接入切换后电压的方式区分挂接母线。7、备投装置开关位置GoOSE输入采用分相开关位置信号。8、备自投装置应能实现同源双网的在线数据切换,任一链路故障不影响

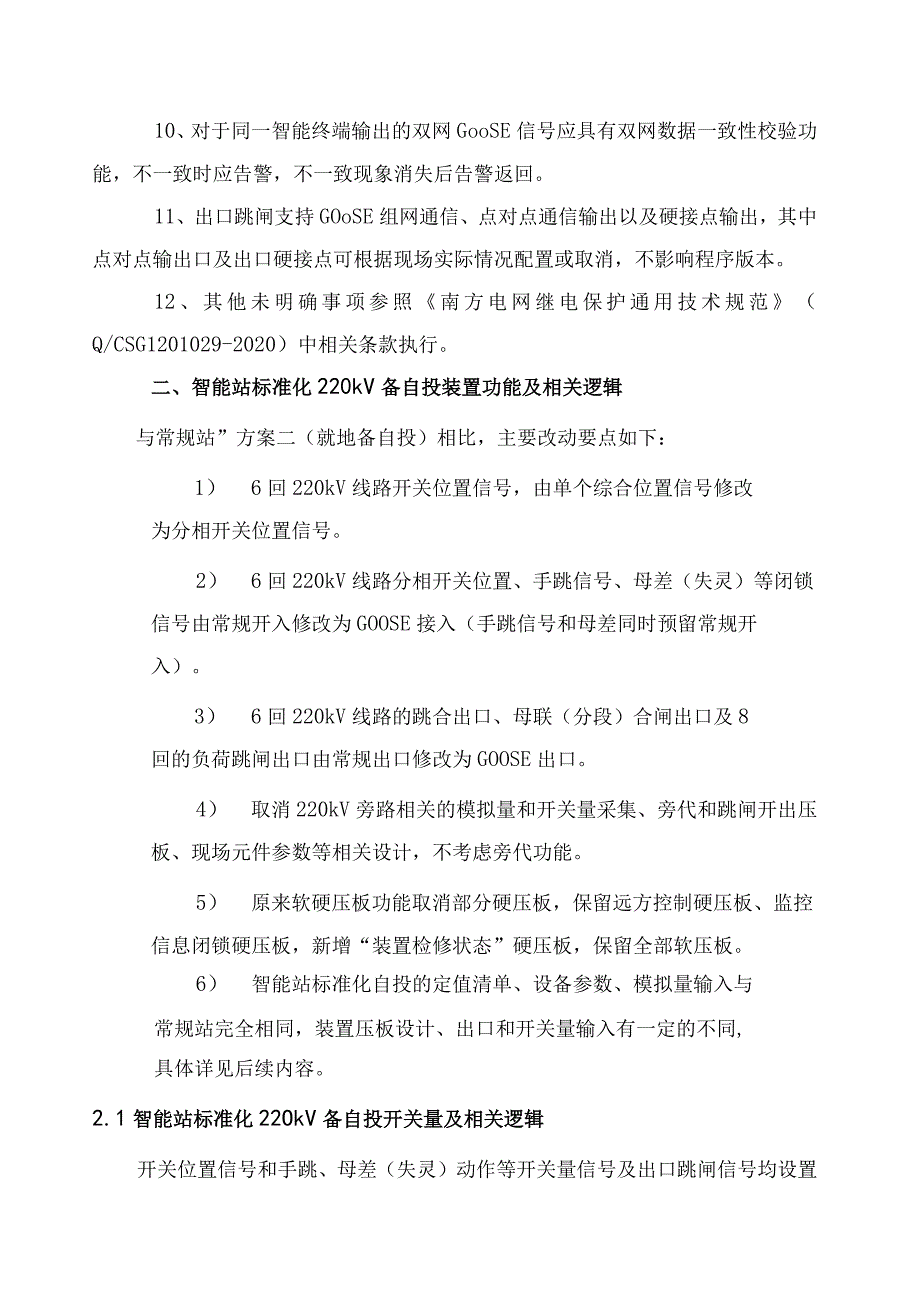

3、装置正常运行,不应因双网延迟差异等引起接收信号时序解析错误,装置应能实现对断链链路的准确报警。9、手跳、母差(失灵)动作等开关量两组GOoSE输入信号及硬接点输入信号按照或逻辑处理,开关位置两组GOOSE信号按照第一组信号有效时取用第一组信号,第一组信号无效时,取用第二组信号,当两组均无效时报该间隔位置信号异常。10、对于同一智能终端输出的双网GooSE信号应具有双网数据一致性校验功能,不一致时应告警,不一致现象消失后告警返回。11、出口跳闸支持GOoSE组网通信、点对点通信输出以及硬接点输出,其中点对点输出口及出口硬接点可根据现场实际情况配置或取消,不影响程序版本。12、其他未明确事项参照南

4、方电网继电保护通用技术规范(Q/CSG1201029-2020)中相关条款执行。二、智能站标准化220kV备自投装置功能及相关逻辑与常规站”方案二(就地备自投)相比,主要改动要点如下:1) 6回220kV线路开关位置信号,由单个综合位置信号修改为分相开关位置信号。2) 6回220kV线路分相开关位置、手跳信号、母差(失灵)等闭锁信号由常规开入修改为GOOSE接入(手跳信号和母差同时预留常规开入)。3) 6回220kV线路的跳合出口、母联(分段)合闸出口及8回的负荷跳闸出口由常规出口修改为GOOSE出口。4) 取消220kV旁路相关的模拟量和开关量采集、旁代和跳闸开出压板、现场元件参数等相关设计

5、,不考虑旁代功能。5) 原来软硬压板功能取消部分硬压板,保留远方控制硬压板、监控信息闭锁硬压板,新增“装置检修状态”硬压板,保留全部软压板。6) 智能站标准化自投的定值清单、设备参数、模拟量输入与常规站完全相同,装置压板设计、出口和开关量输入有一定的不同,具体详见后续内容。2.1智能站标准化22OkV备自投开关量及相关逻辑开关位置信号和手跳、母差(失灵)动作等开关量信号及出口跳闸信号均设置两组GOOSE信号,每个开关量信号按照来源设备均设置订阅GOOSE软压板。具体如下表所示:信号类型装置定义信号取用逻辑位置信号线路*HWJA_1以交叉冗余组网方式为例:第1组(取自智能终端1)、第2组(取自智

6、能终端2)信号独立定义,从机将原始信号处理后形成的信号和信号的有效无效状态发给主机,由主机再进行逻辑判别后取用。(1)从机取用逻辑:同源双网信号处理原则参照南方电网继电保护通用技术规范(Q/CSG1201029-2020)中“GOOSE接收机制”执行。(2)主机取用逻辑:1)经从机处理后的第1组(第2组)输入信号,其中位置信号在两组信号有效情况下优先取用第一组信号,第一组信号无效后取用第二组信号,若均无效,则按照相应异常处理逻辑处理O2)手跳、母差(失灵)、其他闭锁等信号主机均采取“或”逻辑。线路线路*HWJC_1线路*HWJA_2线路*HWJB_2线路*HWJC_2手跳信号线路*手跳线路*手

7、跳_2线路*手跳_3(常规开入)母差、失灵保护动作I母差、失灵保护动作信号11母差、失灵保护动作信号I母差、失灵保护动作信号_211母差、失灵保护动作信号_2&差、失灵保护动作信号_3(常规开入)其它闭锁信号其他闭锁信号1_1其他闭锁信号2_1其他闭锁信号1_2其他闭锁信号2_2其他闭锁信号(常规升入)跳闸出口信号跳*22OkV线路跳闸出口1跳闸合闸出口均按照两组信号输出,考虑到部分智能站IokV侧无GOOSE组网的情况,预留部分常规出口跳闸接点,可根据现场实际情况配置或取消,不影响程序版本。跳*22OkV线路跳闸出口2合*22OkV线路合闸出口1合*22OkV线路合闸出口2合22OkV母联出

8、口1合22OkV母联出口2跳*负荷线路跳闸出口1跳*负荷线路跳闸出口2以下与常规站对比详细说明:项目对象常规站智能站主要区别备注输入模拟量母线电压222段无接入母联(分段、桥)开关两侧母线的三相电压主(备)供单元线路PT6回6回无单相主(备)供单元切换后电压6+1回6回智能站取消旁路接入接入线路间隔的切换后母线三相电压主(备)供单元电流6+1回6回智能站取消旁路接入接入线路间隔的的三相电流负荷线路(含小电源)8回8回无1 .电压与电流均接入单相(A相);2 .若该站供电区域下带有小电源,则必须接入相应的小电源线路。开入备自投功能压板1块(软、硬压板)1块(软压板)常规站配置软硬压板、智能站配置

9、软压板1.投入时,开放装置的备自投功能;若装置充电不成功,则根据控制字选择是否告警。2、退出时,控制功能屏蔽,采样异常告警和输入量显示保持。监控信息闭锁压板1块(硬压板)1块(硬压板)无投入时,不向103或SlP后台或管理主站上送信息。投检修态压板无1块(硬压板)智能站新增压板1 .发出命令时GOoSE等信息带检修标志位;2 .61850后台信息test标志位。远方操作允许1块(硬压板)1块(硬压板)无投入时,开放远方操作功能夏季限流值启用压板1块(软、硬压板)1块(软压板)常规站配置软硬田板、智能站配置软压板投入时线路过载限流值采用夏季,否则采用冬季。线路备投特殊方式压板1块(软、硬压板)1

10、块(软压板)常规站配置软硬压板、智能站配置软压板针对线路自投设置的压板主(备)供单元检修位板6块(软、硬压板)6块(软压板)常规站配置软硬压板、智能站配置软压板当该压板投入时,装置认为该单元检修,除电气量、开入量正常显示外,其他逻辑判断均不参与。母联(分段、桥)检修压板1块(软、硬压板)1块(软压板)常规站配置软硬压板、智能站配置软压板母线检修压板2块(软、硬压板)2块(软压板)常规站配置软硬压板、智能站配置软压板主(备)供单元旁代压板6块(软、硬压板)无常规站配置软硬压板、智能站无此类压板当旁代压板投入时,主供单元的电流切换为旁路单元电流、合位信号切换为旁路单元合位。负荷线路允切压板8块(软

11、压板)8块(软压板)无任意负荷单元在其允切压板退出时,无论任何情况下均不应被切除线路开关位置信号、手跳信号GoOSE订阅压板无2*6块(软压板)常规站不配置;智能站为GOoSE订阅软压板,每个线路开关设置两个GOOSE订阅软压板。母联开关位置信号GOOSE订阅压板无2*1块(软压板)常规站不配置;智能站为GOoSE订阅软压板,设置两个GoOSE订阅软压板。母差失灵闭锁信号GOOSE订阅压板无2块(软压板)常规站不配置;智能站为GoOSE订阅软压板,设置两个GOoSE订阅软压板。稳控闭锁信号GooSE订阅压板无2块(软压板)常规站不配置;智能站为GOOSE订阅软压板,设置两个GoOSE订阅软压板

12、。开关合位信号(6+1+1)*1个(6+1)*2*3个常规站外回路三相合位并接为一个输入、智能站GOOSE分相输入且从两套智能终端独立取用,取消旁路位置接入6回线路、母联分相位置开入(由两套智能终端独立采集分相开关位置信号,信号取用原则:优先取用智能终端1信号,智能终端1异常后取用智能终端2信号,当两台智能终端异常时报位置信号GoOSE异常)入外部闭锁信号开线路手跳信号6+1个(6)*3个常规站开关量板卡采集;智能站GOOSE采集,保留常规板卡采集功能1.6回线路常规站各设置1开入,智能站按照智能终端1、2及常规开入定义;2 .非动作状态下,装置收到任意手跳信号后即放电并在信号消失且满足条件时

13、重新充电(手跳信号从0到1起作用);3 .动作状态下,装置收到任一手跳信号不放电4 .智能站三个手跳信号为或逻辑,即任何一个为1即满足手跳为1。母差和失灵闭锁信号1个3个常规站多个信号端子并接接入开关量板卡采集,智能站GOOSE每个信号独立采集(母差(失灵)、闭锁信号消失且手动复归后装置才进入充电状态。稳控闭锁信号1个3个任何时候只要接收到该闭锁信号,不管是否己动作,均瞬时放电。闭锁信号消失,5s后装置自动复归。外部闭锁信号1个5个稳控闭锁A、B网及常规开入,外部闭锁信号等预留5个信号点)(预留)闭锁信号消失,5s后装置自动复归。跳信机信号开入跳信机装置异常1个1个无,硬接点采集装置收到相关开

14、入,仅形成开入变位报文并上送,与备自投逻辑无关。跳信机通信异常1个1个无,硬接点采集跳信机动作1个1个无,硬接点采集出口硬压板投入监视开入无8个常规站与负荷允切压板合并,智能站单独设置该开入监视当采用切负荷出口硬接点时,关联的压板投退监视开入。开出跳主(备)供单元开关(6+1)个X2(硬压板)6个X2(软压板)常规站开出板卡输出,智能站GOOSE输出出口由出口软压板控制,跳闸出口不宜接入起动失灵保护切负荷单元8个(硬压板)8个X2(软压板)常规站开出板卡输出,智能站GOOSE输出合主(备)供单元开关6+1个(硬压板)6个X2(软压板)常规站开出板卡输出,智能站GOOSE输出合母联(分段)开关1个(硬压板)1个X2(软压板)常规站开出板卡输出,智能站GOOSE输出告警、装置闭锁、动作、充电不成功信号等若干若干无(均为硬接点信号)硬节点信号,不小于一组带保持的中央信号和一组迅速返回的远动信号通信等其它以太网接口3个4个无用于站内及远方监视GOOSE组网通信口无3*4个22OkV设置Al、A2、BkB2共4个组网口,IlOkWIOkV参考设置。GOoSE组网通信口GOoSE跳合主(备)供对点通信口6个GOOSE跳合闸点
