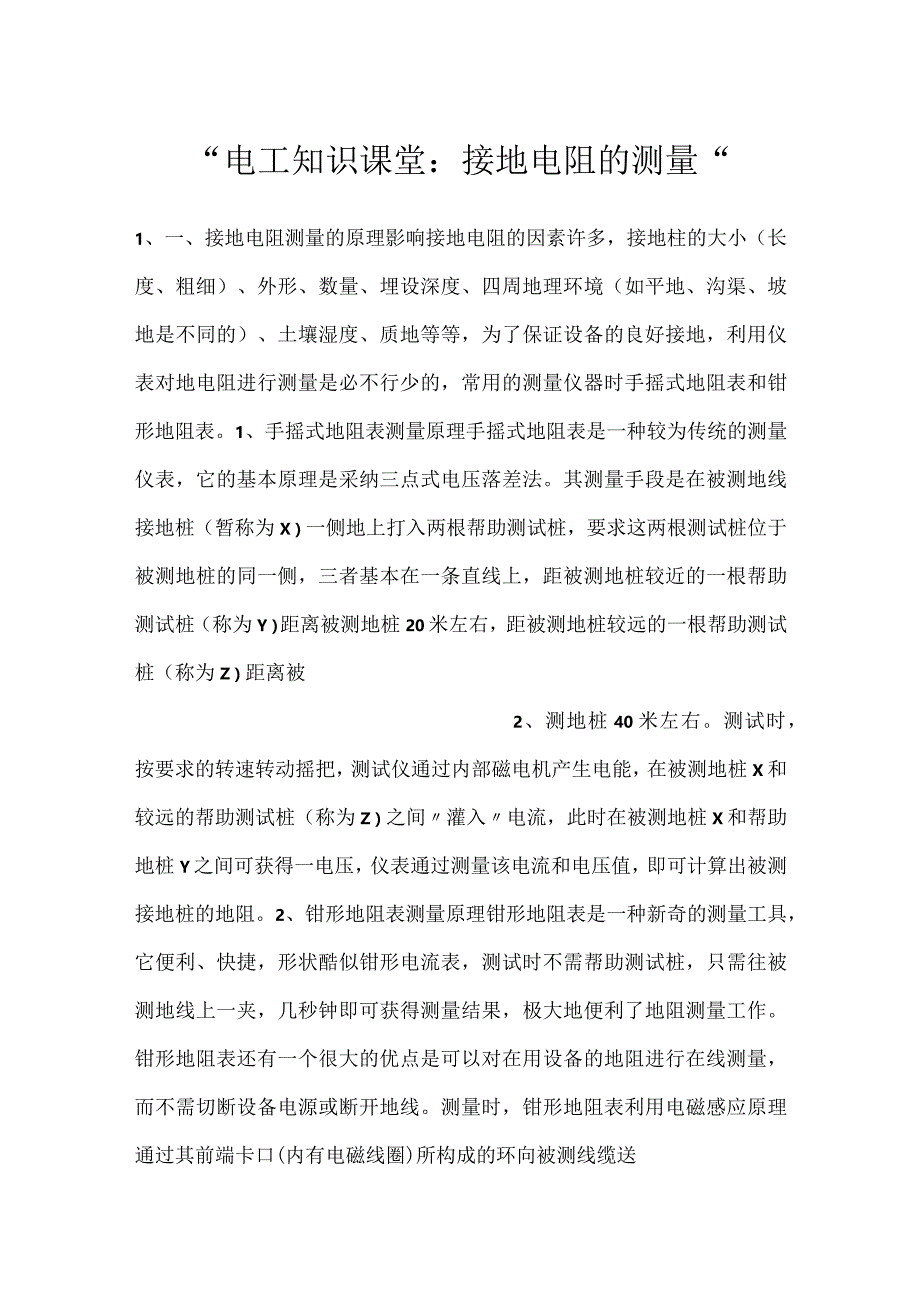

1、“电工知识课堂：接地电阻的测量“1、一、接地电阻测量的原理影响接地电阻的因素许多，接地柱的大小（长度、粗细）、外形、数量、埋设深度、四周地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等，为了保证设备的良好接地，利用仪表对地电阻进行测量是必不行少的，常用的测量仪器时手摇式地阻表和钳形地阻表。1、手摇式地阻表测量原理手摇式地阻表是一种较为传统的测量仪表，它的基本原理是采纳三点式电压落差法。其测量手段是在被测地线接地桩（暂称为X）一侧地上打入两根帮助测试桩，要求这两根测试桩位于被测地桩的同一侧，三者基本在一条直线上，距被测地桩较近的一根帮助测试桩（称为Y）距离被测地桩20米左右，距被测地桩
2、较远的一根帮助测试桩（称为Z）距离被2、测地桩40米左右。测试时，按要求的转速转动摇把，测试仪通过内部磁电机产生电能，在被测地桩X和较远的帮助测试桩（称为Z）之间灌入电流，此时在被测地桩X和帮助地桩Y之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的地阻。2、钳形地阻表测量原理钳形地阻表是一种新奇的测量工具，它便利、快捷，形状酷似钳形电流表，测试时不需帮助测试桩，只需往被测地线上一夹，几秒钟即可获得测量结果，极大地便利了地阻测量工作。钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量，而不需切断设备电源或断开地线。测量时，钳形地阻表利用电磁感应原理通过其前端卡口(

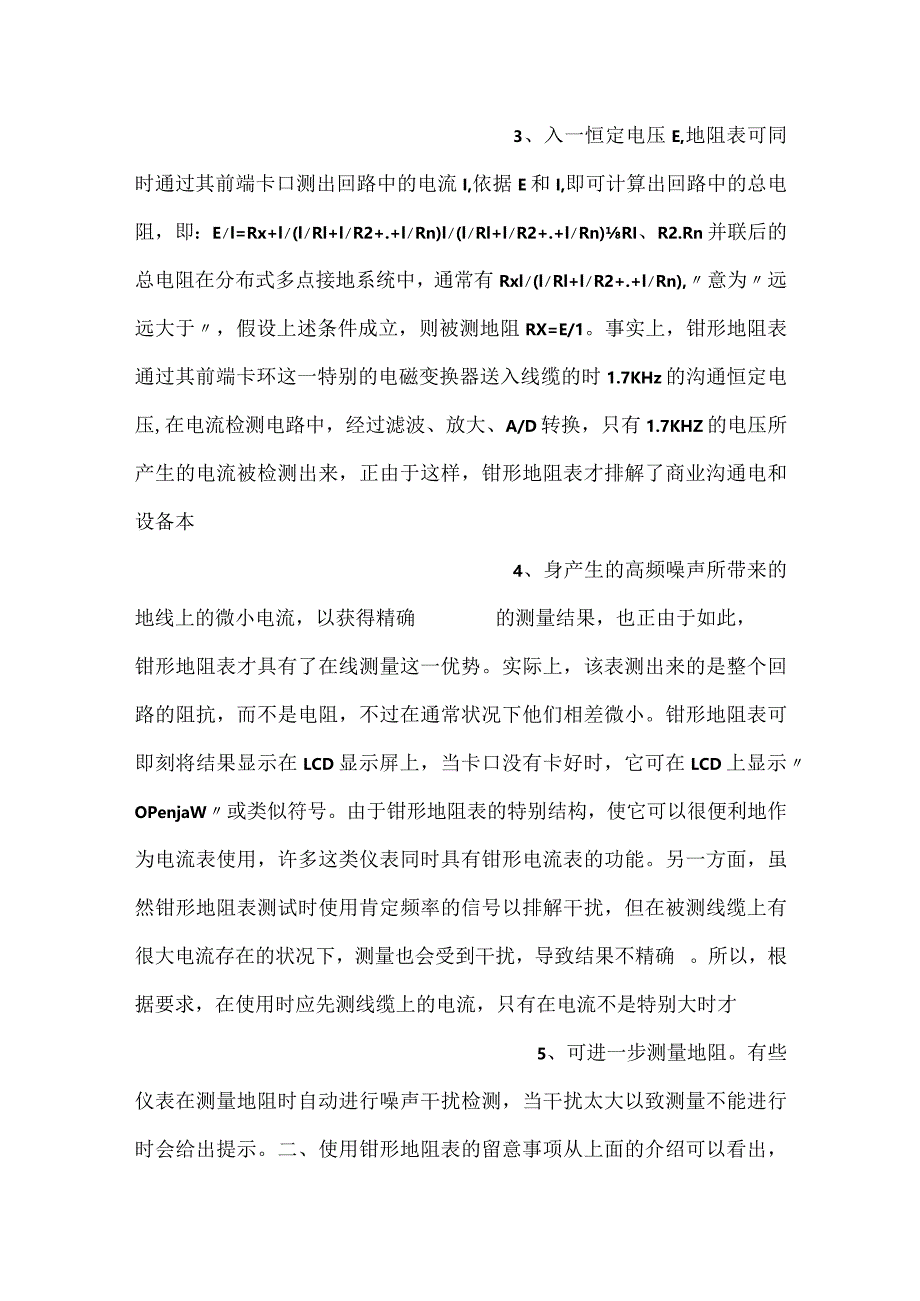

3、内有电磁线圈)所构成的环向被测线缆送3、入一恒定电压E,地阻表可同时通过其前端卡口测出回路中的电流I,依据E和I,即可计算出回路中的总电阻，即：El=Rx+l(lRl+lR2+.+lRn)l(lRl+lR2+.+lRn)RI、R2.Rn并联后的总电阻在分布式多点接地系统中，通常有Rxl(lRl+lR2+.+lRn),意为远远大于，假设上述条件成立，则被测地阻RX=E/1。事实上，钳形地阻表通过其前端卡环这一特别的电磁变换器送入线缆的时1.7KHz的沟通恒定电压,在电流检测电路中，经过滤波、放大、A/D转换，只有1.7KHZ的电压所产生的电流被检测出来，正由于这样，钳形地阻表才排解了商业沟通电和
4、设备本4、身产生的高频噪声所带来的地线上的微小电流，以获得精确的测量结果，也正由于如此，钳形地阻表才具有了在线测量这一优势。实际上，该表测出来的是整个回路的阻抗，而不是电阻，不过在通常状况下他们相差微小。钳形地阻表可即刻将结果显示在LCD显示屏上，当卡口没有卡好时，它可在LCD上显示OPenjaW或类似符号。由于钳形地阻表的特别结构，使它可以很便利地作为电流表使用，许多这类仪表同时具有钳形电流表的功能。另一方面，虽然钳形地阻表测试时使用肯定频率的信号以排解干扰，但在被测线缆上有很大电流存在的状况下，测量也会受到干扰，导致结果不精确。所以，根据要求，在使用时应先测线缆上的电流，只有在电流不是特别

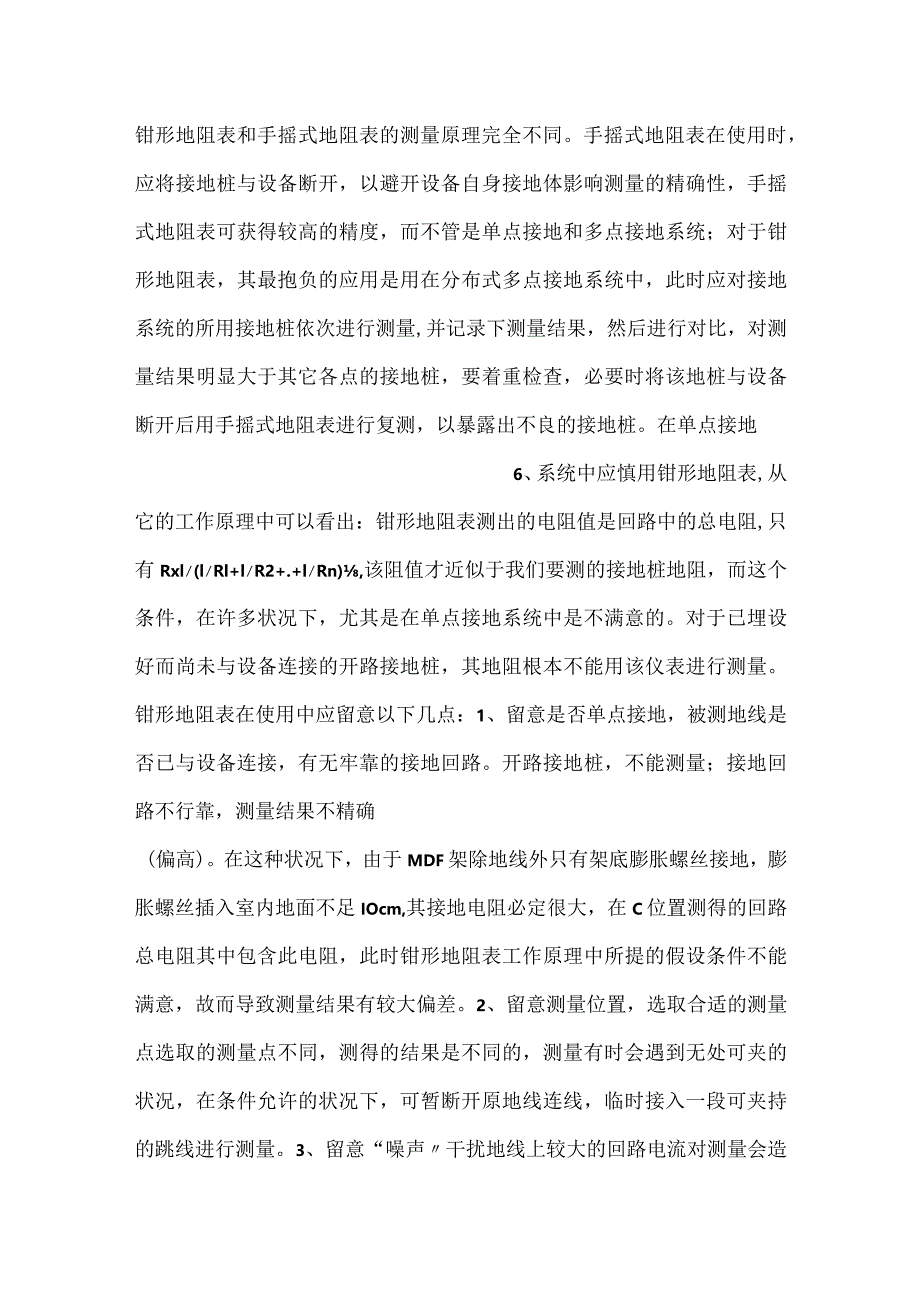

5、大时才5、可进一步测量地阻。有些仪表在测量地阻时自动进行噪声干扰检测，当干扰太大以致测量不能进行时会给出提示。二、使用钳形地阻表的留意事项从上面的介绍可以看出，钳形地阻表和手摇式地阻表的测量原理完全不同。手摇式地阻表在使用时，应将接地桩与设备断开，以避开设备自身接地体影响测量的精确性，手摇式地阻表可获得较高的精度，而不管是单点接地和多点接地系统；对于钳形地阻表，其最抱负的应用是用在分布式多点接地系统中，此时应对接地系统的所用接地桩依次进行测量,并记录下测量结果，然后进行对比，对测量结果明显大于其它各点的接地桩，要着重检查，必要时将该地桩与设备断开后用手摇式地阻表进行复测，以暴露出不良的接地桩。
6、在单点接地6、系统中应慎用钳形地阻表,从它的工作原理中可以看出：钳形地阻表测出的电阻值是回路中的总电阻,只有Rxl(lRl+lR2+.+lRn),该阻值才近似于我们要测的接地桩地阻，而这个条件，在许多状况下，尤其是在单点接地系统中是不满意的。对于已埋设好而尚未与设备连接的开路接地桩，其地阻根本不能用该仪表进行测量。钳形地阻表在使用中应留意以下几点：1、留意是否单点接地，被测地线是否已与设备连接，有无牢靠的接地回路。开路接地桩，不能测量；接地回路不行靠，测量结果不精确(偏高)。在这种状况下，由于MDF架除地线外只有架底膨胀螺丝接地，膨胀螺丝插入室内地面不足IOcm,其接地电阻必定很大，在C位置测得的回路总电阻其中包含此电阻，此时钳形地阻表工作原理中所提的假设条件不能满意，故而导致测量结果有较大偏差。2、留意测量位置，选取合适的测量点选取的测量点不同，测得的结果是不同的，测量有时会遇到无处可夹的状况，在条件允许的状况下，可暂断开原地线连线，临时接入一段可夹持的跳线进行测量。3、留意“噪声干扰地线上较大的回路电流对测量会造成干扰，导致测量结果不精确，甚至使测试不能进行，许多仪表在这种状况下会显示出NOiSe或类似符号。
