塑胶跑道投标书-.docx

上传人:p** 文档编号:815879 上传时间:2024-03-12 格式:DOCX 页数:26 大小:36.27KB
下载 相关 举报
塑胶跑道投标书-.docx_第1页
第1页 / 共26页

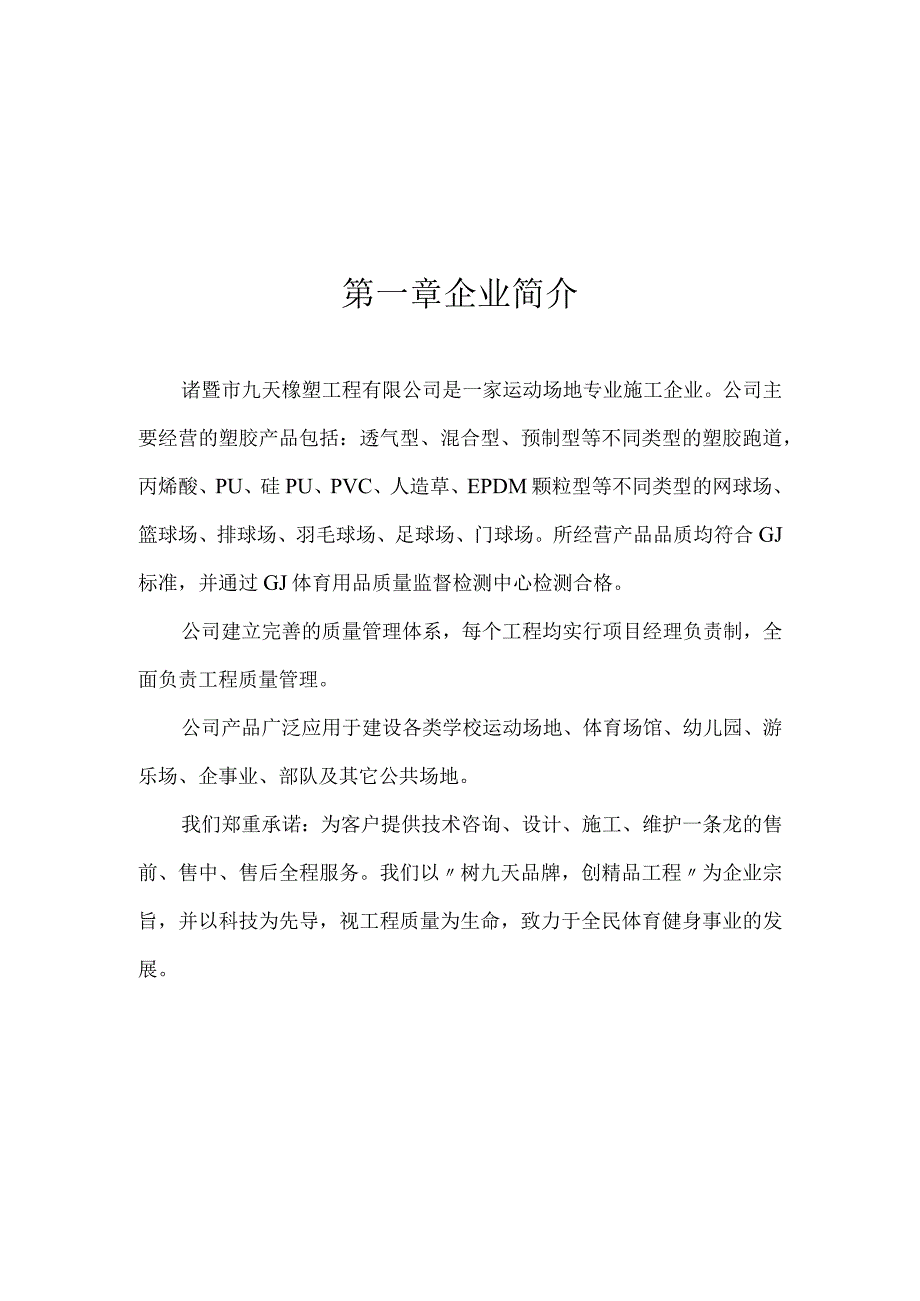

塑胶跑道投标书-.docx_第2页
第2页 / 共26页

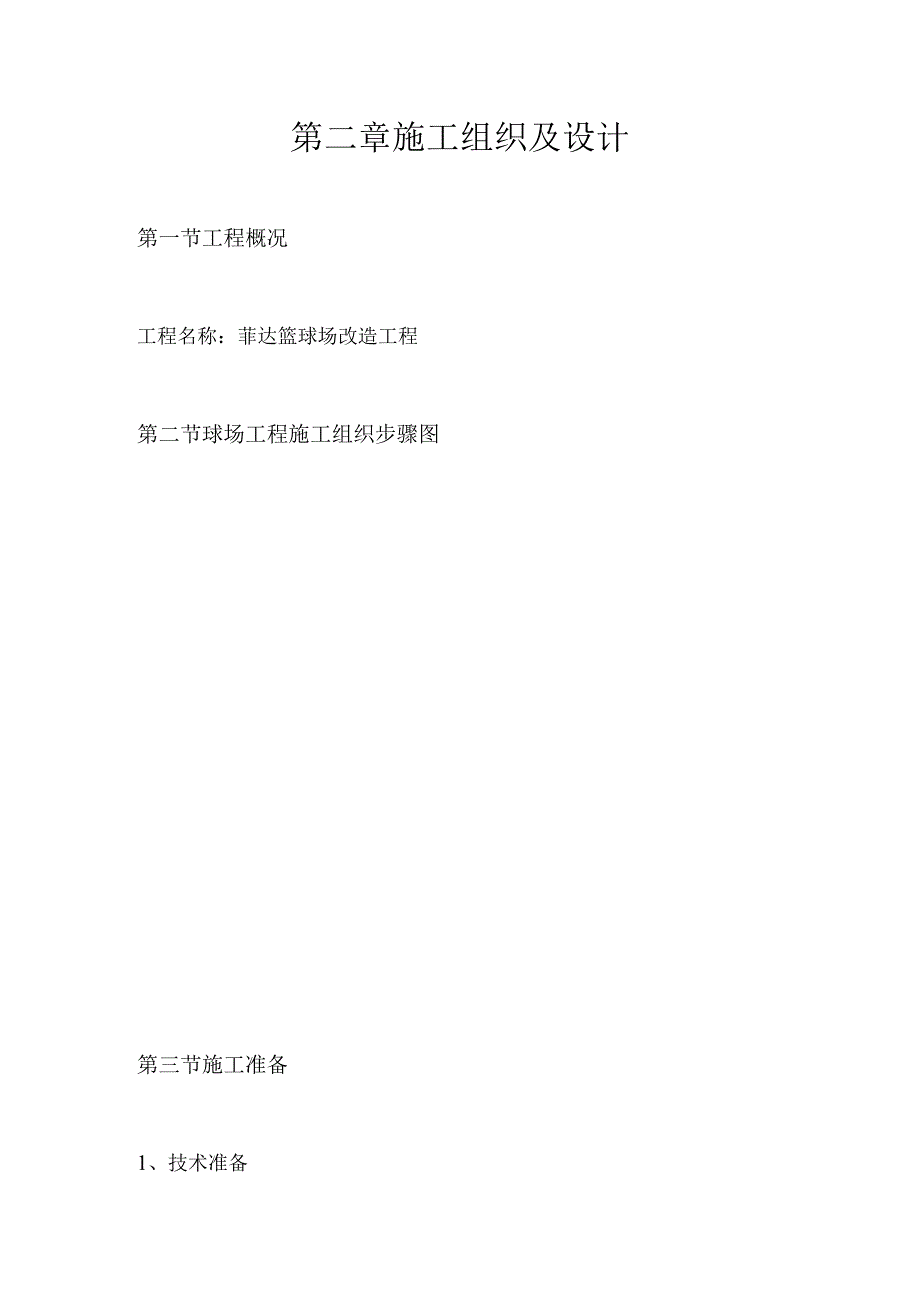

塑胶跑道投标书-.docx_第3页
第3页 / 共26页
塑胶跑道投标书-.docx_第4页
第4页 / 共26页
塑胶跑道投标书-.docx_第5页
第5页 / 共26页
塑胶跑道投标书-.docx_第6页
第6页 / 共26页
塑胶跑道投标书-.docx_第7页
第7页 / 共26页
塑胶跑道投标书-.docx_第8页
第8页 / 共26页
塑胶跑道投标书-.docx_第9页
第9页 / 共26页
塑胶跑道投标书-.docx_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《塑胶跑道投标书-.docx》由会员分享,可在线阅读,更多相关《塑胶跑道投标书-.docx(26页珍藏版)》请在第壹文秘上搜索。

1、菲达篮球场招标文件组长:王兹组员:郭建陈些第一章企业简介诸暨市九天橡塑工程有限公司是一家运动场地专业施工企业。公司主要经营的塑胶产品包括:透气型、混合型、预制型等不同类型的塑胶跑道,丙烯酸、PU、硅PU、PVC、人造草、EPDM颗粒型等不同类型的网球场、篮球场、排球场、羽毛球场、足球场、门球场。所经营产品品质均符合GJ标准,并通过GJ体育用品质量监督检测中心检测合格。公司建立完善的质量管理体系,每个工程均实行项目经理负责制,全面负责工程质量管理。公司产品广泛应用于建设各类学校运动场地、体育场馆、幼儿园、游乐场、企事业、部队及其它公共场地。我们郑重承诺:为客户提供技术咨询、设计、施工、维护一条龙

2、的售前、售中、售后全程服务。我们以树九天品牌,创精品工程为企业宗旨,并以科技为先导,视工程质量为生命,致力于全民体育健身事业的发展。第二章施工组织及设计第一节工程概况工程名称:菲达篮球场改造工程第二节球场工程施工组织步骤图第三节施工准备1、技术准备(I)图纸会审:深化图纸设计,如集甲方、设计、施工三方会审,提出设计、施工质询,发会议纪要,作为工程施工和结算据;(2)施工组织设计的编制和审批;(3)技术交底:对施工人员布置施工方案与技术交底。2、现场准备(1)勘察现场,并作好记录,有问题马上汇报,以便紧急磋商对策;(2)与甲方确认进场需要的施工场地和要完成的工作面,以便甲方提早做好准备。在适当位

3、置设一处工地临时办公室和临时材料仓库,并设夜间值班处;(3)与甲方落实施工现场水电的供应及接驳点、运输通道等施工条件;(4)划定施工现场,施工人员严格在现场内施工;严禁非施工人员进入,确保质量与安全。3、生产准备(1)要取得建设单位配合及时办理施工许可证等手续。(2)根据施工总平面布置,搭设临时设施和工人临时宿舍。并布置施工机具和材料的堆放场地。(3)按照经审核批准的临电、临水布置图,建立临时供电、供水系统,系统敷设完毕后应依手续办理验收并备案待查。(4)进行施工材料、机具、劳动力的组织就位工作。开工前制定材料进场计划,特殊材料和设计指定的材料尽早落实货源,及时组织进场,并提前进行原材料检验工

4、作和碎及砂浆的试配。模板支顶供应量要充足,以满足施工进度要求。(5)组织人员进行安全生产教育和技术交底,各部门制定工作计划和作业细则,保证开工前所有准备工作一切准备就绪。4、物质人力资源的准备(1)向甲方提供材料样板,产地证明及合格证,经甲方确认作为施工依据;(2)做好材料的生产计划,争取提前进场;(3)落实机械机具的供应;(4)调配施工力量,组织劳动力入场,进行入场教育,明确目标任务。第四节硅PU球场施工设计一、基础处理新水泥混凝土基础:基础要求:坚实平整(平整度要求:3m直尺误差不大于3mm),有一定排水坡度(一般横向不大于4000,纵向不大于2000,必须保证泄水),强度达建筑混凝土标准

5、C25强度,浇制后保水养护不少于7天,整体固化养护期不少于28天(保证水泥的固化时间,让水泥在固化过程中产生的白色粉末完全析出于基础表面)。新水泥基础浇制后必须切割合理温度伸缩缝,原则以不大于6xlOm为一方块切割,若分板块浇制的板块间必须切割温度缝,切割温度缝要求宽为68mm,深度不少于30mm,(保证基础热胀冷缩能集中在温度缝中变化,不回导致基础其它地方开裂)。基础处理:(磨缝一酸洗一底涂一填缝一找平、修补)a、磨缝:把温度缝两边的基面各宽4050mm磨成斜口深3mm(如图(1)示),使温度缝表面成“V”型,(各40-50宽是提高填缝胶与基面的粘接面积,增加其粘接力,3mm深是保证填缝胶厚

6、度而不占用弹性层的位置,保证整体的缓冲性好,使基础的热胀冷缩不影响硅PU表面)。b、酸洗:用清水湿润基础(防止稀盐酸渗入基础里面),以浓度为8%左的稀盐酸均匀泼洒并洗刷基面,再用清水冲洗干净(一般冲洗两遍),洗完干燥后要求基面水泥原色,无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。C、底涂:基础足够干燥后用专用底涂(TB-201)分多道滚涂于基面,原则以涂刷后基面形成光亮膜为止,不足处必须补涂至足够为止,(底涂的作用为渗透进基础的微细孔内,固化后起堵塞地下水气及加固基面;形成光亮膜是保证基础的微细孔完全堵塞),应避免在烈日下或基础温度较高情况下(450C)施工以保证底涂漆的渗透性

7、(无雾雨天气的早上或傍晚较适宜)。在基础表面强度C20或表面较松散时,可用TB-201加1倍稀释剂(二甲苯或醋酸乙酯)稀释后厚涂于基面(增强其渗透性,增加TB201渗入深度)直到表面形成光亮膜为止,使基础表面得以达到施工要求。d、填缝:底涂固化后,同填缝胶加10%-20%稀释剂(二甲苯或醋酸乙酯)稀释后用毛刷涂刷于温度缝内两侧,然后填缝泡棉对折轻挤满温度缝(填缝泡棉是可拉伸、可压缩的,有效减少基础热胀冷缩变化影响表面外观)露出部分填缝泡棉用手提磨机磨平,再用填缝胶分两道以上把7型槽填平(一次填的厚度不大于LOmm,太厚会发泡,影响填缝胶的性能)。(如图(2)示)E、找平、修补:在酸洗过程中圈出

8、的积水地方,积水涂度不超过5mm的用弹性层(TB-002)加面层专用砂按L1(重量比),再加适量稀释剂搅拌均匀并调节至适合施工稠度,用直尺或刮板涂刮找平积水处;若积水深度超过5mm的地方,应用TB002薄涂一道于积水处,再用底涂(TB201)加4080目砂按1:68(重量比)拌和均匀,平整摊铺于积水处并压实,(薄涂TB-002作用为保证修补料与基面粘结牢固;若砂粒较细80目,加入量要相应减少)修补时注意修边不要让修补后的边高出基面,若有高出需在固化后打磨平整后才能进行弹性层施工。2、旧水泥混凝土基础:基础要求:坚实、平整、无下沉板块,断裂缝不超IOmm宽,若没有切割合理温度缝,必须按新水泥基础

9、要求切割温度缝。若基础有下沉或极不平整、断裂缝过宽过多等现象,建议重新用沥青混凝土(40mm厚)或水泥混凝土(50mm厚)铺设找平基础。基础处理:基本按新水泥混凝土基础处理方法处理。若基础有裂缝超过2mm宽的,应用切割机扩宽列68mm,按新水泥基础要求磨缝、填缝;若宽度少于2mm的把缝表面磨成“V”字型,厚度50mm,深度3mm,直接用填缝胶分多道填平即可。(如图(3)示)3、沥青基础:基础要求:表面均匀坚实、无油污、无未搅拌开的沥青块,平整无裂纹,无烂边堆挤,无麻面,接缝平顺光滑,无阻水现像,压实密实度不少于95%,在中型碾压机压过后,无显著轮迹,无发软起皮,无松散浮土、波浪等现象,平整度为

10、3mm直尺误差小于3mm,平整度合格率大于90%,有一定排水坡度,保证泄水。新沥青基础自然养护不少于28天,使沥青中高沸点挥发物挥发完全,保证硅PU材料与基础有良好的粘结.(2)基础处理:A、清洗:用洗衣粉水液或洗洁精水液,清洗基面,再用清水冲洗干净,清洗后的基础应无脏污物及其它浮松杂物。清洗时要标好积水位的标识标记OB、找平:用专业底层TB-202按A组:B组=1:2.5(重量比)比例搅拌均匀(可加水调节施工稠度),用胶刮板分两道以上刮涂于基面,要求必须把基面的空隙填平,密封,保证干固后没有针孔,表面平整。不影响后面施工,若基面空隙较大,第一道刮涂时可加入A组份同等份量的细砂(4080目),

11、搅拌均匀后刮涂。C、积水找平修补:按新水泥基础要求处理。第五节硅PU材料施工(弹性层f加弹层f面层f划线)弹性层:弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工,弹性层(TB-O02)为单组份材料,只需用稀释剂调节合适施工稠度,用齿刮板涂于基面,每道涂刮厚度不能超过ZOmm,每道涂刮时间间隔以前一道干固为准(一般约10小时,具体视现场天气情况而定)直至涂刮至所需厚度。涂刮时注意流平效果,若不能流平刮齿痕迹,需多加稀释剂以保证表面流平。若气温较低(Vl(TC=以及相对湿度较低(V60%=,需加入(3-8%)水搅拌均匀后涂刮,以加速材料固化,减少间隔时间,具体加水量视现场天气而定,应避免

12、在猛然阳光照射下施工。弹性层干固后,用积水法测试表面平整度,积水处用TB-002修补平整,表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。加强层:加强层(TB-OO3)为单组份材料,施工方法与弹性层一致。若加强层设计较薄(小于Imm),齿刮涂难以流平的,可用胶刮板分多道刮涂,必须保证刮涂后表面光滑平整。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。面层:面层(TB-205)为双组份水性材料,必须按规定比例(A组:B组=9:1(重量比)把两组份充分搅拌均匀,(配比不准会影响面层的固化效果,直接影响面层的使用性能)加水稀释施工稠度,一般加入50-80%

13、(TB-205重量计算,根据现场实际情况而定),用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。最低温度低于5不适宜施工,施工后保持10小时无水浸泡。各类球场面层参考做法:篮球场:分三道喷涂,第一、二道加15%(TB-205重量计算)专用砂,每道TB205用量约为0.15kg,第三道不加砂(用量约为0.1kg),加砂时,应先将A组份与专用砂搅拌均匀,再加入B组份搅拌均匀,再加水稀释;三秒禁区应做三道加砂的,一道不加砂(共四道)网球场:分三道喷涂,第一道加30%砂,第二道加20%砂,第三道不加砂。羽毛球、排球场:不加砂喷涂三道。4、划线按标准尺寸量度定位,标出界线位置,用美

14、纹纸沿界线两边贴在球场上,用专用划线漆(TB-207)涂刷于美纹纸间,待表面干后撕掉美纹纸。TB207为双组份材料,必须按规定比例(A:B=9:1)把A、B两组份充分混合均匀,分两道涂刷。若球场表面为粗糙面,第一道可加20%面层专用砂涂刷,以防渗边。5、注意事项:a、调配材料时必须称量准确并搅拌均匀。b、施工整过程每一道工序施工前必须保持表面清洁。c、室内场地必须保证良好的通风效果。d、场地铺设后需保持5天以上才能投入使用。本指引只为使用硅PU材料所提供指导性质,现场施工某些细节需按现场情况妥善处理。附成型截面图:第六节施工组织措施一、技术组织措施1、面层铺装紧急情况处理硅PU塑胶面层施工过程

15、中,往往会遇到许多紧急情况,大致情况有:下雨、刮风、停电等。紧急情况的处理方法有:1)下雨如果面层铺装施工过程中突然发生下雨的紧急情况,则立即停止配料,用预先准备好的塑料薄膜盖好电机、搅拌器以及物料桶等,如搅拌器中有已搅拌好的材料应立即将铺至场地中。2)刮风如果铺装施工过程中出现刮大风紧急情况,立即停止配料、摊铺工序,如发现有杂物刮至塑胶面层上应不断将杂物清除掉。3)停电如果配料过程中发生停电事故,如能及时修复电路的应立即修复,如不能及时修复的,立即停止配料,同时通知摊铺工序做好停工准备,如果搅拌器中有物料应当垃圾处理掉。第三章确保工程质量的技术组织措施原材料的质量管理1、原材料质量原材料由本公司自行采购,对所有进场原材料均向供货方索取检验报告单,合格后原材料方可使用,该项工作由材料员负责。2、半成品质量2.1 单液型环保胶水:必须达到GJ的相关标准。2.2 EPDM胶粒:要求颗粒均匀,棱角分明,无杂色混料、无脏物杂物,同色夹带粉料率W3%检验工作由分析人员负责3、施工用材料的质量保证措施3.1、 认真做好材料的采购工作,材料采购时,做到货比三家,严禁不合格材料进入施工现场,更不得投入工程使用。3.2、 材料进场前,要有出厂合格证及材料检验证明书,做到“双控”检验,同时必须接受甲方及现场监理的抽样检验,在经过认可的条件下,才能投入使用。3.3、 对工程

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 办公文档 > 招标投标

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
