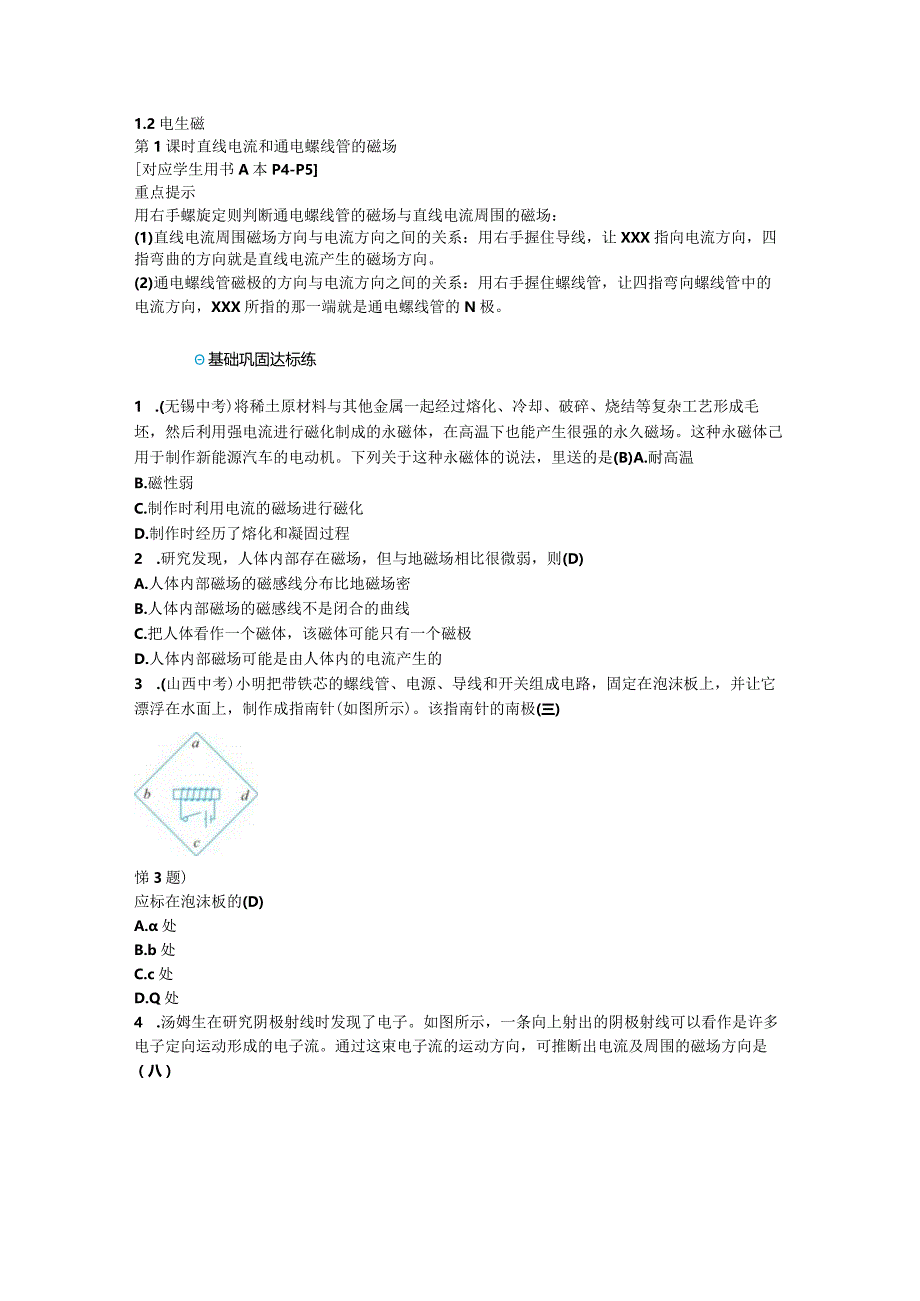

1、1.2电生磁第1课时直线电流和通电螺线管的磁场对应学生用书A本P4-P5重点提示用右手螺旋定则判断通电螺线管的磁场与直线电流周围的磁场：(1)直线电流周围磁场方向与电流方向之间的关系：用右手握住导线，让XXX指向电流方向，四指弯曲的方向就是直线电流产生的磁场方向。(2)通电螺线管磁极的方向与电流方向之间的关系：用右手握住螺线管，让四指弯向螺线管中的电流方向，XXX所指的那一端就是通电螺线管的N极。基础巩固达标练1 .(无锡中考)将稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。这种永磁体己用于制作新能源汽
2、车的电动机。下列关于这种永磁体的说法，里送的是(B)A.耐高温B.磁性弱C.制作时利用电流的磁场进行磁化D.制作时经历了熔化和凝固过程2 .研究发现，人体内部存在磁场，但与地磁场相比很微弱，则(D)A.人体内部磁场的磁感线分布比地磁场密B.人体内部磁场的磁感线不是闭合的曲线C.把人体看作一个磁体，该磁体可能只有一个磁极D.人体内部磁场可能是由人体内的电流产生的3 .(山西中考)小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，并让它漂浮在水面上，制作成指南针(如图所示)。该指南针的南极(三)悌3题)应标在泡沫板的(D)A.处B.b处C.c处D.Q处4 .汤姆生在研究阴极射线时发现
3、了电子。如图所示，一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流。通过这束电子流的运动方向，可推断出电流及周围的磁场方向是（八）（第4题）TTTTA.B. C. D.5 .如图所示，弹簧测力计下挂着一条形磁铁，条形磁铁下面放置着一通电螺线管，当条形磁铁从左向右水平移动时，弹簧测力计示数的变化情况是（八）6 .如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撤上铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来。（1）通电螺线管外部的磁场与_条形磁体的磁场相似。图甲中，利用铁屑（填“铁屑”或“小磁针”）可以形象地显示磁场的分布情况。（2）请在图乙中标出通

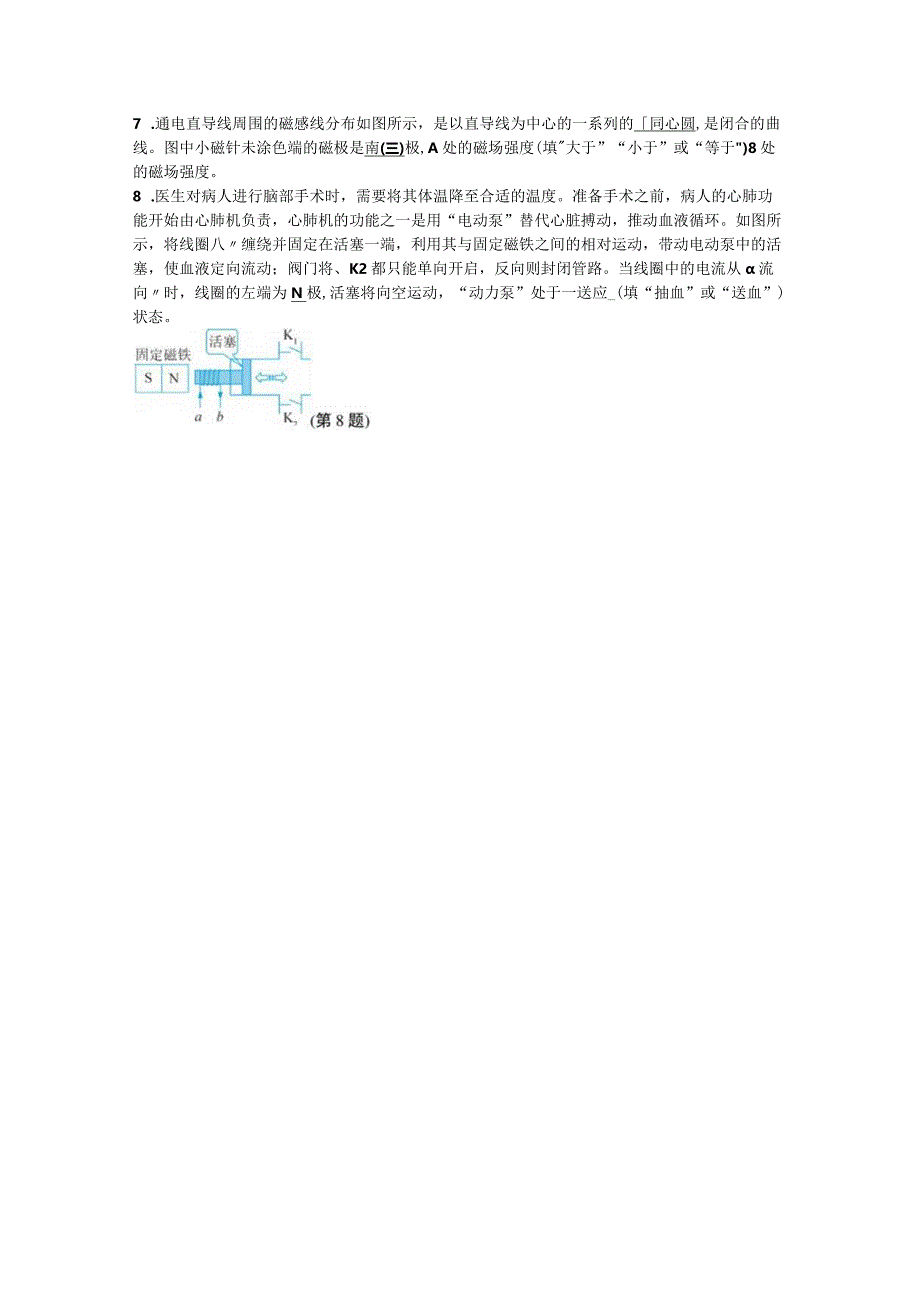

4、电螺线管的N极和S极。甲乙 悌6题）（第7题）7 .通电直导线周围的磁感线分布如图所示，是以直导线为中心的一系列的同心圆,是闭合的曲线。图中小磁针未涂色端的磁极是南(三)极,A处的磁场强度(填大于”“小于”或“等于)8处的磁场强度。8 .医生对病人进行脑部手术时，需要将其体温降至合适的温度。准备手术之前，病人的心肺功能开始由心肺机负责，心肺机的功能之一是用“电动泵”替代心脏搏动，推动血液循环。如图所示，将线圈八缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门将、K2都只能单向开启，反向则封闭管路。当线圈中的电流从流向时，线圈的左端为N极,活塞将向空
5、运动，“动力泵”处于一送应_(填“抽血”或“送血”)状态。E)能力提升自主练9 .图中的两个线圈套在光滑的玻璃管上，导线柔软，可以自由滑动，闭合开关S,则（八）A.两线圈向左右分开B.两线圈向中间靠拢C.两线圈静止不动D.两线圈先向左右分开，然后向中间靠拢当闭合开关S后，电路处于接通状态，也流从螺线管的左端流入，右端流出，由右手螺旋定则可知，线图L右端为N极、左端为S极，线图P左端为N极、右端为S极。线圈L右端与线圈P左端极性相同，同名磁极相互排斥，故两线图会向左右分开。10.如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断中，正确的是(D)A.通电螺线管的左端为N极B.通电螺线管外A点
6、磁场的方向向右C.小磁针N极指向左D.小磁针S极指向左闭合开关后，电流由螺线管的左端流入、右端流出，根据安培定则可判断，通电螺线管的右端为N极、左端为S极；在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左；通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，即小磁针的S极指向左。11.如图甲所示为一种家用门磁防盗报警器，由磁条和主机组成，在门窗上均可使用，如图乙所示为其简化示意图。安装时，将磁条固定在门窗框上，主机安装在与其等高的门窗板边缘，门窗关上时，两者刚好靠在一起。当主机开关闭合时，若门窗被打开，磁条与主机分离，主机内的触发器就会工作，
7、带动报警器发出报警声。下列说法中，正确的是（八）报警器主机乙（第11题）A.触发器内是一个开关，当主机与磁条靠近时，开关是断开的B.触发器可以由铜制成C.磁条的两极对调后，该报警器不能正常工作D.本装置是利用电流的磁效应工作的触发器与磁条之间存在磁力的作用，所以触发器不可能是由铜制成的，故B错误；磁条无论哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作,故C错误；本装置利用的是磁体能够吸引磁性物体的特点，故D错误。12 .如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合后，弹簧测力计示数变小。请标出电磁铁的S极，再用“+”标出电源的正极。心胴（第12题解）开关闭合后弹簧
8、测力计的示数变小，即弹簧变短，说明电磁铁与磁体相互排斥，故电磁铁的上端为N极，下端为S极；由安培定则可知，电流应由电磁铁的下端流入，故电源的左端为正极。13 .为了研究通电螺线管周围不同位置的磁场强弱，某小组同学将通电螺线管放置在水平玻璃板正下方，在玻璃板上均匀地撒上铁屑，轻敲玻璃板后发现在不同位置处的铁屑分布情况不同，铁屑的疏密表示了磁场的强弱。他们选取通电螺线管两端对称的A、B、C、D、E和F六个区域，如图甲所示，为便于观察，如图乙所示为这六个区域放大后的铁屑分布情况。（第13题）（1）分析比较图乙A、B、C或D、E、F可知,在通电螺线管周围，距离螺线管两端越远磁场越弱。（2）分析比较图乙
9、A、F或B、E或C、D可知，在通电螺线管周围，与螺线管两端距离相同的区域磁场强弱相同（3）为了形象、直观地描述磁场，人们按照铁屑的排列在磁场中画出一条条带箭头的假想曲线,这样的曲线叫作磁感线。请根据所给磁感线的概念和上述实验现象得出通电螺线管周围磁场强弱和磁感线分布之间的关系：磁感线分布密的地方磁场强（1）由图乙可以看出，C处铁屑的分布比B处密集，B处铁屑的分布比A处密集，由此可以确定C处的磁场最强，B处次之，A处最弱，因此在通电螺线管周围，距离螺线管两端越远磁场越弱。（2）分析比较图乙A、F或B、E或C、D可知，几处磁场强弱相同，因此在通电螺线管周围，与螺线管两端距离相同的区域磁场强弱相同。
10、（3）磁感线的疏密可表示磁场强弱，磁感线分布密的地方磁场强，磁感线分布疏的地方磁场弱。a探究创新培优练14 .通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则来判定。（第14题）图甲中螺线管的A端是N极。（2）螺线管实际上是由多个单匝圆形线圈组成的，通电螺线管的磁场可以看成由多个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极。现有一单匝圆形通电线圈，其电流方向如图乙所示，则其8端是区极。（3）地球周围存在地磁场。有学者认为，地磁场是由于地球带电自转形成环形电流引起的，地球自转的方向为自西向东，则形成环形电流的方向与地球自转的方向（填“相同”或“相反”），科学上规定正电荷定向移动的方向为电流方向，那么地球带（填“正”或“负”）电。导学号：56320005（1）根据安培定则，用右手握住螺线管，四指弯向电流的方向，拇指指向螺线管的A端，所以A端为N极。（2）由XXX则可判定，单匝线圈的BxxN极。（3）由于地磁北极在地理南极附近，根据XX定则，拇指指向N极，四指弯曲的方向为电流的方向，所以也流方向自东向西，与地球自转的方向相反。科学上规定正也荷定向移动的方向为电流方向，所以地球带负电。
